Medindo Intervalos de Tempo com a Franzininho C0: Integrando Timer, Interrupções e USART

Introdução

Nos últimos artigos da série sobre Franzininho C0 com STM32CubeIDE foi apresentado projetos envolvendo temporizadores, interrupções e comunicação USART. Neste tutorial, uniremos esses três conceitos em um único projeto. Vamos medir o tempo decorrido entre dois pressionamentos de um botão e exibir o valor resultante na porta serial.

Material necessário:

Nesse exemplo vamos usar a placa Franzininho C0 e o botão presente nela, conforme o pinout abaixo.

Franzininho C0: Integrando Timer, Interrupções e USART

Configuração CubeMX:

  1. Abra STM32Cube , crie um novo projeto e selecione o microcontrolador de destino “STM32C011F6P6”.
  1. Vá para a página de configurações de relógio e em HCLK digite 48 MHz para a frequência de saída desejada do sistema. Pressione a tecla “Enter” e deixe o aplicativo resolver os divisores/multiplicadores PLL necessários para atingir a taxa de clock desejada. Depois volte para a página de configuração dos pinos, selecione “Trace and Debug” e  habilite “Serial Wire.
Franzininho C0: Integrando Timer, Interrupções e USART
Franzininho C0: Integrando Timer, Interrupções e USART
  1. Para configurar a interrupção no pino PA8, clique sobre ele e selecione a opção “GPIO_EXT8”. Em seguida, nas configurações do GPIO, ative o resistor interno de pull-up e defina o modo como “External Interrupt Mode with Falling Edge Trigger Detection” que detecta borda de descida.
Franzininho C0: Integrando Timer, Interrupções e USART

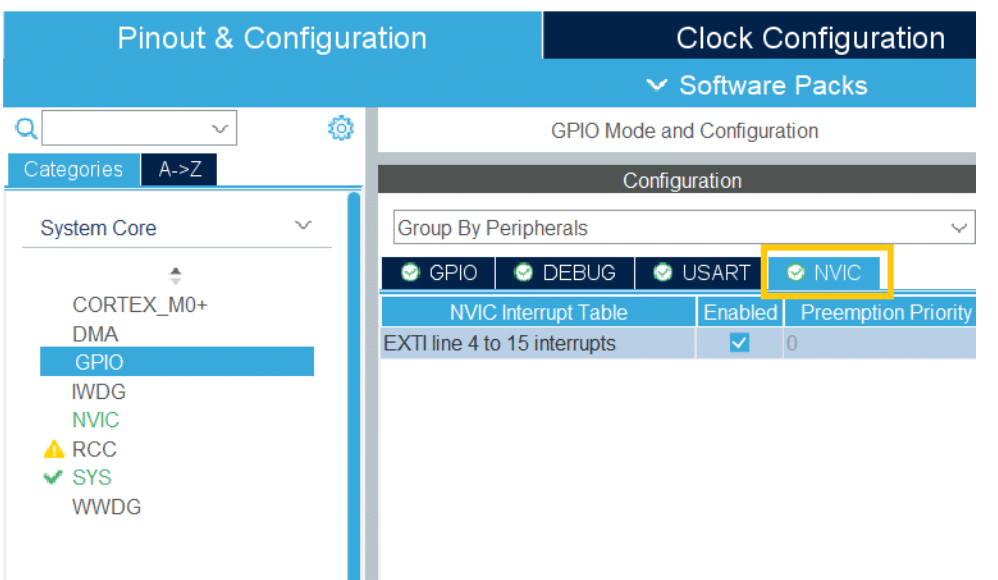

  1. Habilite a entrada correspondente no NVIC.
Franzininho C0: Integrando Timer, Interrupções e USART

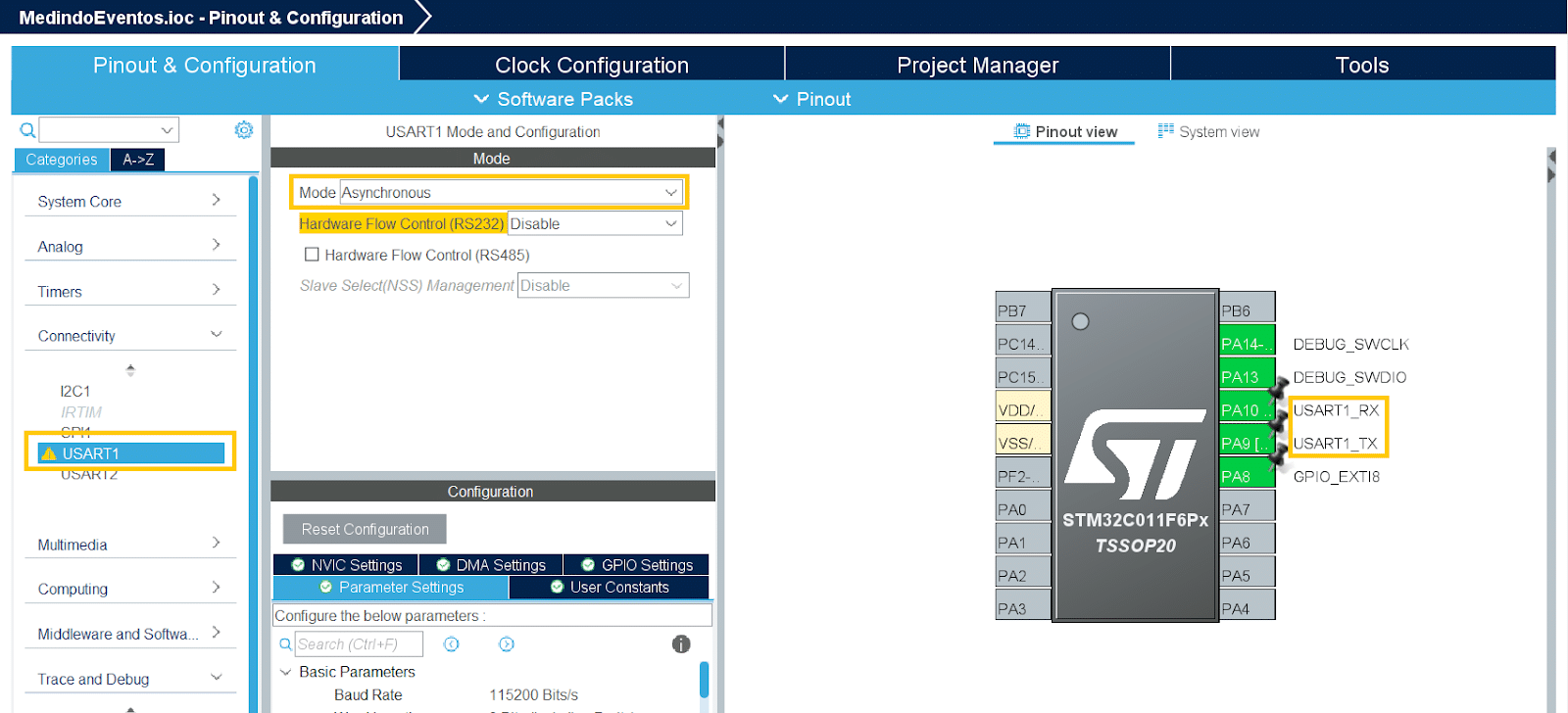

  1. Para configuração da USART, primeiro em SYS, habilite o uso dos pinos PA9 e PA10. Em seguida, selecione PA10 como “USART1_RX” e PA9 como “USART1_TX” e em “Connectivity” selecione a opção “USART1”, depois escolha o Mode “Asynchronous”.
Franzininho C0: Integrando Timer, Interrupções e USART
Franzininho C0: Integrando Timer, Interrupções e USART
  1. Por fim, vamos habilitar o TIM3 e configurá-lo para gerar uma interrupção a cada 1 milissegundo. Para isso, calcule os valores dos parâmetros e após serem configurados, habilite a interrupção.
Franzininho C0: Integrando Timer, Interrupções e USART
Franzininho C0: Integrando Timer, Interrupções e USART
  1. Gere o código em “Project” > “Generate Code”.

Código:

  1. Em Core > Src > main.c ,adicione as bibliotecas de entrada e saída padrão e a biblioteca para manipulação de strings no início do arquivo:
  1. Adicione as variáveis globais necessárias para o funcionamento do código. Estas variáveis são usadas para controlar o estado do botão, armazenar o tempo e preparar mensagens para transmissão via USART:
  1. Crie a função callback para interrupção externa. Adicione a função que será chamada quando o botão conectado ao pino especificado (neste caso, GPIO_PIN_8) for pressionado. Esta função inicia ou para o temporizador e transmite mensagens via USART dependendo do estado do botão:
  1. Por fim, vamos criar a função para interrupção do temporizador. Adicione a função de callback que será chamada cada vez que o temporizador alcançar o período configurado. Esta função incrementa a variável time a cada interrupção:

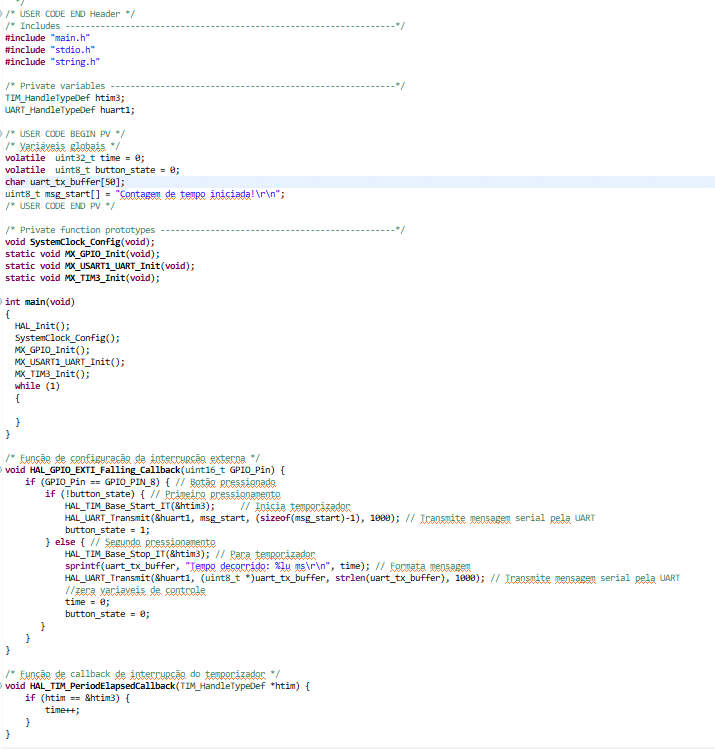

Na imagem abaixo, pode ser visto o código.

Gravação:

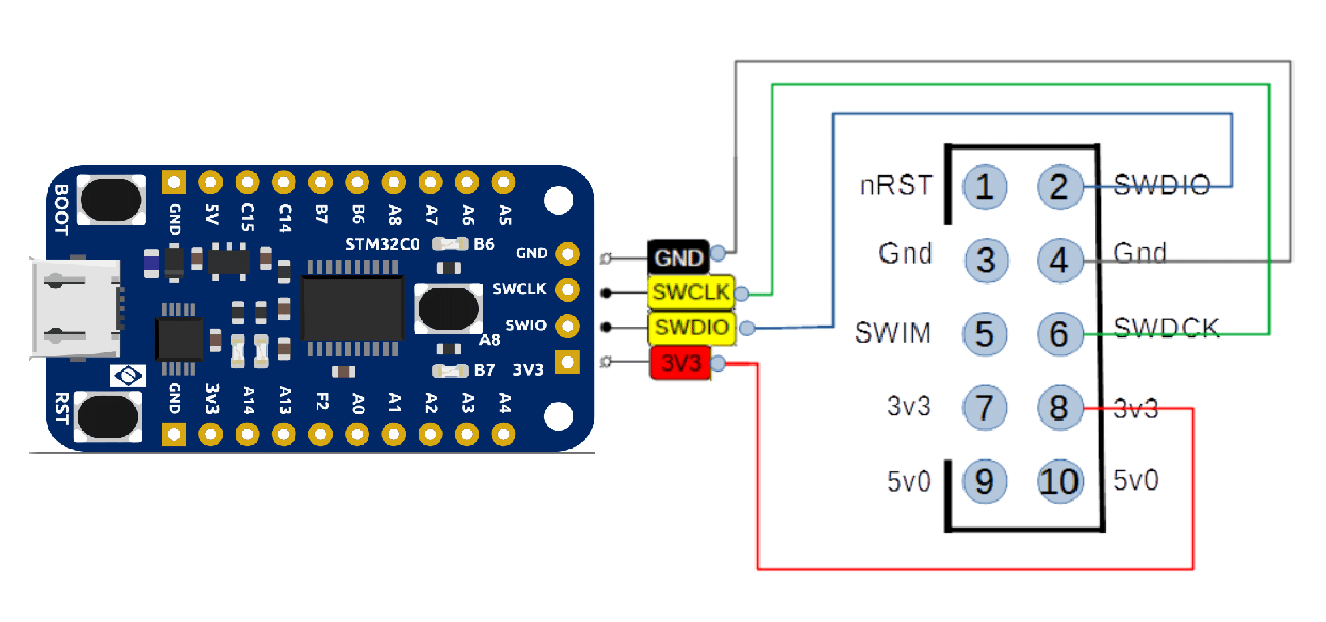

Utilizando um gravador ST-LINK realize as conexões como indicado na figura e faça o upload do código.

No dia 25 de Junho de 2024, ocorrerá o “Seminário de Sistemas Embarcados e IoT 2024“, no Holiday Inn Anhembi — Parque Anhembi, São Paulo–SP.

Garanta seu ingresso

Funcionamento:

Usando o console Serial, que pode ser o próprio do STM32CubeIDE ou de outra ferramenta, você verá o seguinte funcionamento:

Ao pressionar o botão, a contagem de tempo é iniciada, e uma mensagem é exibida no console Serial. Ao pressionar o botão novamente, a contagem é parada e o tempo decorrido é exibido no console Serial.

Detalhe, se pressionar o botão muito rapidamente, o sistema pode registrar múltiplas pressões devido ao debounce, o que pode fazer com que a contagem pare e reinicie rapidamente. O debounce é o efeito de contatos mecânicos oscilando brevemente quando o botão é pressionado e isso pode ser resolvido implementando um pequeno atraso (ex. 50 ms) na interrupção, deixo como desafio para você resolver caso queira.

Conclusão:

Neste tutorial, integramos temporizadores, interrupções e comunicação USART para medir intervalos de tempo com a Franzininho C0, utilizando STM32CubeIDE. Configuramos e iniciamos um projeto, ajustamos os pinos e as interrupções, e finalmente, implementamos a lógica para iniciar e parar a contagem de tempo via um botão, exibindo os resultados no console Serial.

Este exercício prático oferece uma compreensão de como combinar diversos periféricos, abrindo caminho para projetos mais complexos.
