Introdução

Conectar dispositivos ao roteador tornou-se uma prática tão comum e natural que muitas vezes não percebemos os processos envolvidos. Por exemplo, para colocar o smartphone, assistente pessoal ou impressora na rede, é necessário realizar uma busca, escolher a rede e inserir as credenciais (senha). A etapa de busca é conhecida como Scanner, onde o dispositivo recebe pequenos pacotes (beacon) a cada segundo e realiza saltos de buscas em diferentes canais que podem operar em frequências de 2.4GHz e 5GHz.

O driver WiFi da Franzininho WiFi permite realizar a busca por redes apenas na frequência de 2.4GHz, que corresponde à maioria dos dispositivos em uso doméstico e comercial. Além disso, este driver tem baixo consumo de energia e tornou-se a escolha perfeita para projetos de IoT, Wearable e smarthome.

Nesse artigo vamos aprender a fazer um WiFi Scanner para realizar a varredura das redes disponíveis e imprimir as informações delas no monitor serial.

API biblioteca WiFi

begin()

Inicializa o drive WiFi com as configurações padrões. Lembre-se que inicializado uma vez, não é necessário chamar esse método.

Os Melhores Treinamentos sobre Sistemas embarcados e IoT

Cursos com professores qualificados para acelerar sua carreira e projetos

MATRÍCULE-SE AGORA

wl_status_t WiFi.begin();

Retorna o status do drive ao inicializar, os são:

WL_CONNECT_FAILED: Falha ao registrar o drive

WL_IDLE_STATUS: informa que o drive WiFi está inicializado e aguardando próximas ações

mode()

Habilita o drive WiFi para o operar num modo específico.

bool WiFi.mode(wifi_mode_t m);

m : seleciona o modo

WIFI_MODE_MODE_STA: modo estação (Estação)

WIFI_MODE_AP: modo ponto de acesso (Access Point)

WIFI_MODE_APSTA: modo pode operar como ponto de acesso e estação

Retorna true, caso tenha configurado modo ou false, caso não foi habilitado o modo.

scanNetworks()

Busca as redes WiFi disponíveis, esse método é executado apenas uma vez. Devido a sobrecarga do método esse método aceita duas opções para parametrizar.

uint16_t WiFi.scanNetworks();

Nesse método realiza-se o scanner da rede de maneira assíncrona, ou seja, é executada uma rotina de busca e finalizada sem aguardar uma espera do resultado da busca.

uint16_t WiFi.scanNetworks(bool async, bool,bool show_hidden);

async : habilita scanner assíncrona
show_hidden : habilita para scannear rede com SSID “escondidos”

Retorna o número de redes descobertas.

scanComplete()

Verifica o resultado do scanner assíncrono. Durante o scanner esse método retorna o número de redes descobertas.

uint16_t WiFi.scanNetworks();

Retorna a quantidade de redes encontradas ou status do scanner que são:

WIFI_SCAN_FAILED (-2) – Scanner não foi inicializado

WIFI_SCAN_RUNNING (-1) – Scanner está em execução

scanDelete()

Deleta a memória da RAM a lista de redes encontradas no último scanner.

void WiFi.scanDelete();

SSID()

Busca na lista de redes escaneadas o nome público.

String WiFi.SSID(int item);

item : índice da lista

Retorna o SSID da rede.

encryptionType()

Informa o tipo de criptografia da rede encontrada durante o scanner.

wifi_auth_mode_t WiFi.encryptionType(int item);

item: índice da lista

Retorna o tipo de criptografia, alguns estão apresentados seguir:

WIFI_AUTH_OPEN (0): rede aberta, ou seja, entra na rede sem uso de senha

WIFI_AUTH_WEP (1): rede com criptográfica Wire Equivalent Privacy (WEP), está em desuso, mas ainda há roteadores com esse tipo de criptografia

WIFI_AUTH_WPA_PSK(2) : rede com criptográfica Wi- Fi Protected Access (WPA). Pre Shared Key (PSK) ou Modo Pessoal, mais comuns em ambientes domésticos.

BSSID()

Informa o BSSID (Basic Service Set Identification) da rede encontrada durante o scanner.

uint8_t* WiFi.BSSID(int item);

item : índice da lista

Retorna o BSSI, também é um outro nome para o endereço MAC da rede descoberta

BSSIDstr()

Informa o BSSID (Basic Service Set Identification) da rede encontrada durante o scanner.

String WiFi.BSSIDstr(int item);

item : indice da lista

Retorna o BSSI no formato de string.

RSSI()

Informa a potência do sinal da rede encontrada, esse valor é dado em dBm.

int32_t WiFi.RSSI(int item);

item : indice da lista

Retorna um valor da potência do sinal.

channel()

Informa o canal da rede encontrada.

int32_t WiFi.channel(int item);

item : indice da lista

Retorna um valor do canal.

Materiais necessários

Para desenvolver nossa aplicação os materiais utilizados foram:

Placa Franzininho WiFi
Arduino IDE

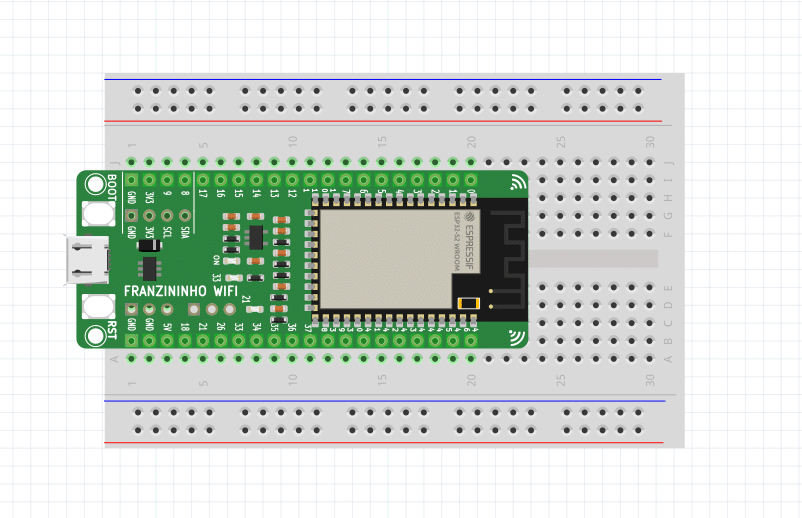

Circuito para o WiFi Scanner

Nesse artigo vamos utilizar apenas a placa Franzininho WiFi para desenvolvermos a aplicação proposta.

Código para o WiFi Scanner

No projeto proposto vamos realizar a busca por redes Wi-Fi e imprimir no Monitor Serial as informações relevantes durante o scanner da rede que são:

SSID : nome da rede
RSSI: potência do sinal em dBm
BSSID: endereço MAC do dispositivo
Encryption Type: tipo autenticação da rede (Aberta ou Fechada)

// Inclui biblioteca
#include <WiFi.h>


int num_network;
void setup()
{
 //Inicializa e configura a comunicação Serial
 Serial.begin(115200);
 //Inicializa o drive do WiFi
 WiFi.begin();
 // Configura o drive WiFi para modo Station
 WiFi.mode(WIFI_STA);
 // Aguarda 1 segundo
 delay(1000);
}


void loop()
{


 Serial.println("Iniciando scanner ...");
 // Inicia o scanner da rede
 WiFi.scanNetworks();
 // Verifica a quantidade de redes disponíveis
 num_network =WiFi.scanComplete();


 //Caso tenha encontrado alguma rede, então...
 if(num_network >0)
 {

   Serial.println("*** Rede(s) Wi-Fi *** ");
   Serial.println();
   // Entra no laço de repetição, para imprimir as informações
   // de cada rede encontrada
   for(int j = 0; j < num_network; j++)
   {
     Serial.print(j+1);
     Serial.print(") ");
     Serial.print(" SSID: " + WiFi.SSID(j));
     Serial.print(" | Canal: ");
     Serial.print(WiFi.channel(j));
     Serial.print(" | RSSI: ");
     Serial.print(WiFi.RSSI(j));
     Serial.print(" (dBm) ");
     Serial.print(" | BSSID: "+ WiFi.BSSIDstr(j));
     Serial.print(" | Wi-Fi Aberto: ");
     Serial.print(WiFi.encryptionType(j) == WIFI_AUTH_OPEN ? "sim": "não");
     Serial.println();
     delay(10);
   }
   Serial.println();
 }
 // Caso não encontre a rede Wi-Fi, então ...
 else
 {
   Serial.println("Sem rede Wi-Fi");
 }
  //Aguarde 3 segundos
 delay(3000);


}

Simule esse projeto no Wokwi:https://wokwi.com/projects/364261611824889857

Explicação do Código

Nesta seção explicaremos cada trecho do código a fim de esclarecer os métodos utilizados pelo WiFi.

Primeiro incluímos a biblioteca WiFi.h, nela teremos acesso ao objeto WiFi e consequentemente os métodos.

// Inclui biblioteca
#include <WiFi.h>

Na função void setup(), inicializamos a comunicação Serial e o drive WiFi. Após inicializar, põe o drive WiFi em modo Station e aguarda 1 segundo.

void setup()
{
 //Inicializa e configura a comunicação Serial
 Serial.begin(115200);
 //Inicializa o drive do WiFi
 WiFi.begin();
 // Configura o drive WiFi para modo Station
 WiFi.mode(WIFI_STA);
 // Aguarda 1 segundo
 delay(1000);
}

Na função void loop(), imprime a no Monitor Serial “Iniciando scanner …”, faz a chamada do método scanNetworks() para realizar a busca das redes visíveis e armazenar em uma lista de itens encontrados. Após finalizar essa etapa verifica-se quantas redes foram encontradas pelo método scanComplete().

void loop()
{

 Serial.println("Iniciando scanner ...");
 // Inicia o scanner da rede
 WiFi.scanNetworks();
 // Verifica a quantidade de redes disponíveis
 num_network =WiFi.scanComplete();

Verifica se o número de redes encontradas foi maior que zero, então imprimiremos as informações de cada item da lista por um laço de repetição for.

//Caso tenha encontrado alguma rede, então...
 if(num_network >0)
 {

   Serial.println("*** Rede(s) Wi-Fi *** ");
   Serial.println();
   // Entra no laço de repetição, para imprimir as informações
   // de cada rede encontrada
   for(int j = 0; j < num_network; j++)
   {
     Serial.print(j+1);
     Serial.print(") ");
     Serial.print(" SSID: " + WiFi.SSID(j));
     Serial.print(" | Canal: ");
     Serial.print(WiFi.channel(j));
     Serial.print(" | RSSI: ");
     Serial.print(WiFi.RSSI(j));
     Serial.print(" (dBm) ");
     Serial.print(" | BSSID: "+ WiFi.BSSIDstr(j));
     Serial.print(" | Wi-Fi Aberto: ");
     Serial.print(WiFi.encryptionType(j) == WIFI_AUTH_OPEN ? "sim": "não");
     Serial.println();
     delay(10);
   }
   Serial.println();
 }

Caso não seja encontrado nenhuma rede Wi-Fi imprime na Serial :“ Sem rede Wi-Fi” e aguarda 3 segundos para realizar o próximo scanner da rede.

// Caso não encontre a rede Wi-Fi, então ...
 else
 {
   Serial.println("Sem rede Wi-Fi");
 }
  //Aguarde 3 segundos
 delay(3000);
}

Conclusão

Neste artigo, abordamos o assunto do WiFi, um driver que oferece diversos recursos de conectividade juntamente com uma flexibilidade no modo de operação. Os métodos apresentados na seção de API WiFi são utilizados quando se deseja escanear a rede local para encontrar o melhor ponto de acesso e estabelecer uma conexão estável. No exemplo de projeto, mostramos como extrair informações de cada rede. Esse tipo de funcionalidade é comum em aplicações que envolvem a necessidade de trocar informações para configurar ou atualizar dispositivos, tais como impressoras, equipamentos inteligentes (como Sonoff, Lâmpadas Inteligentes, Alexa), smartphones, computadores e muitos outros.
