Construindo um Indicador de Nível com Franzininho C0 e Bargraph

Introdução

Neste artigo, vamos construir um indicador de nível utilizando o microcontrolador Franzininho C0 e uma barra de LEDs (BarGraph). O objetivo é criar um sistema capaz de medir e exibir o nível de um determinado parâmetro (como o nível de um tanque de água, por exemplo) de maneira visual e intuitiva.

Para isso, utilizaremos um potenciômetro como sensor de entrada, que simulará a variação do nível a ser medido. Configuraremos o ambiente de desenvolvimento com o CubeMx, e escreveremos o código necessário para que o Franzininho C0 possa interpretar os sinais do potenciômetro e controlar o BarGraph.

Componentes necessários

• 1 Franzininho C0
• 1 Potenciômetro 10k ohms
• 1 Barra Gráfica de LEDs
• 10 Resistores de 300 ohms

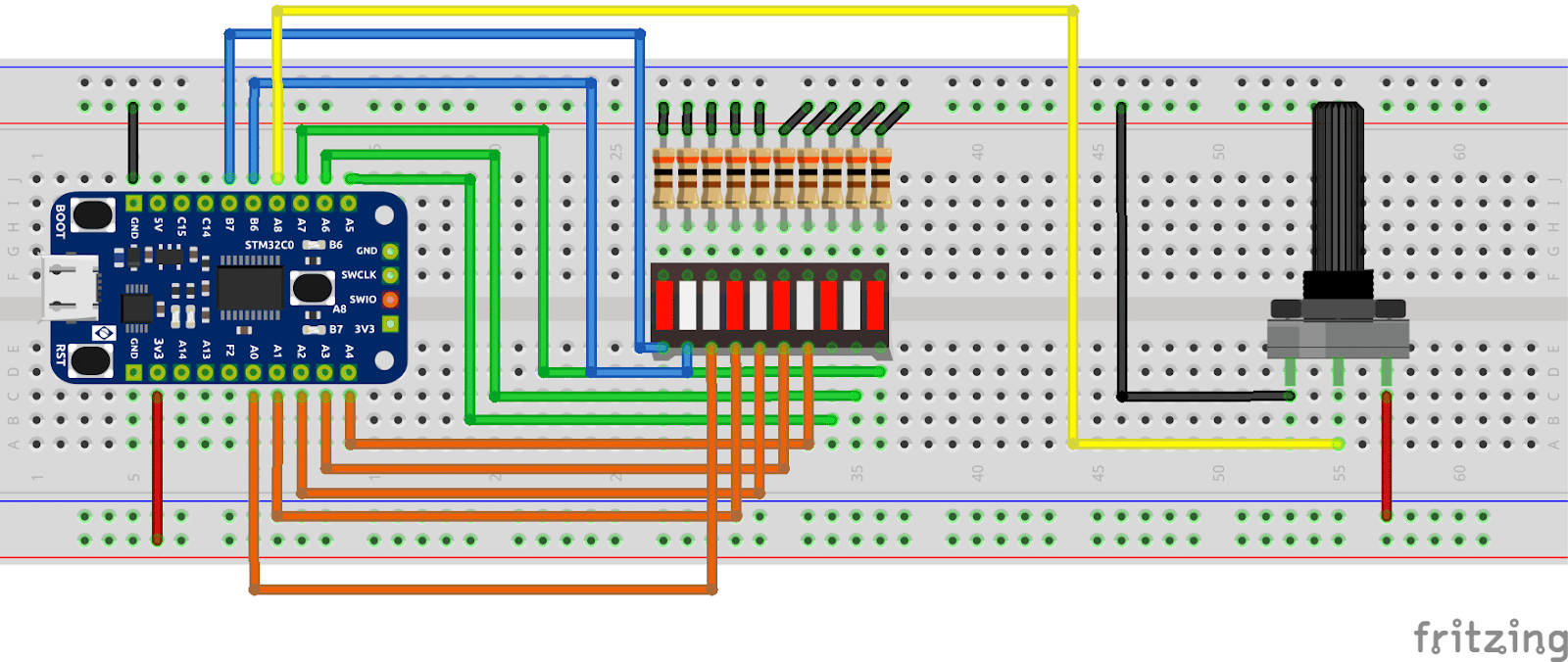

Conexões Hardware

Configurando CubeMx

1. Abra STM32Cube , crie um novo projeto e selecione o microcontrolador de destino “STM32C011F6P6”.

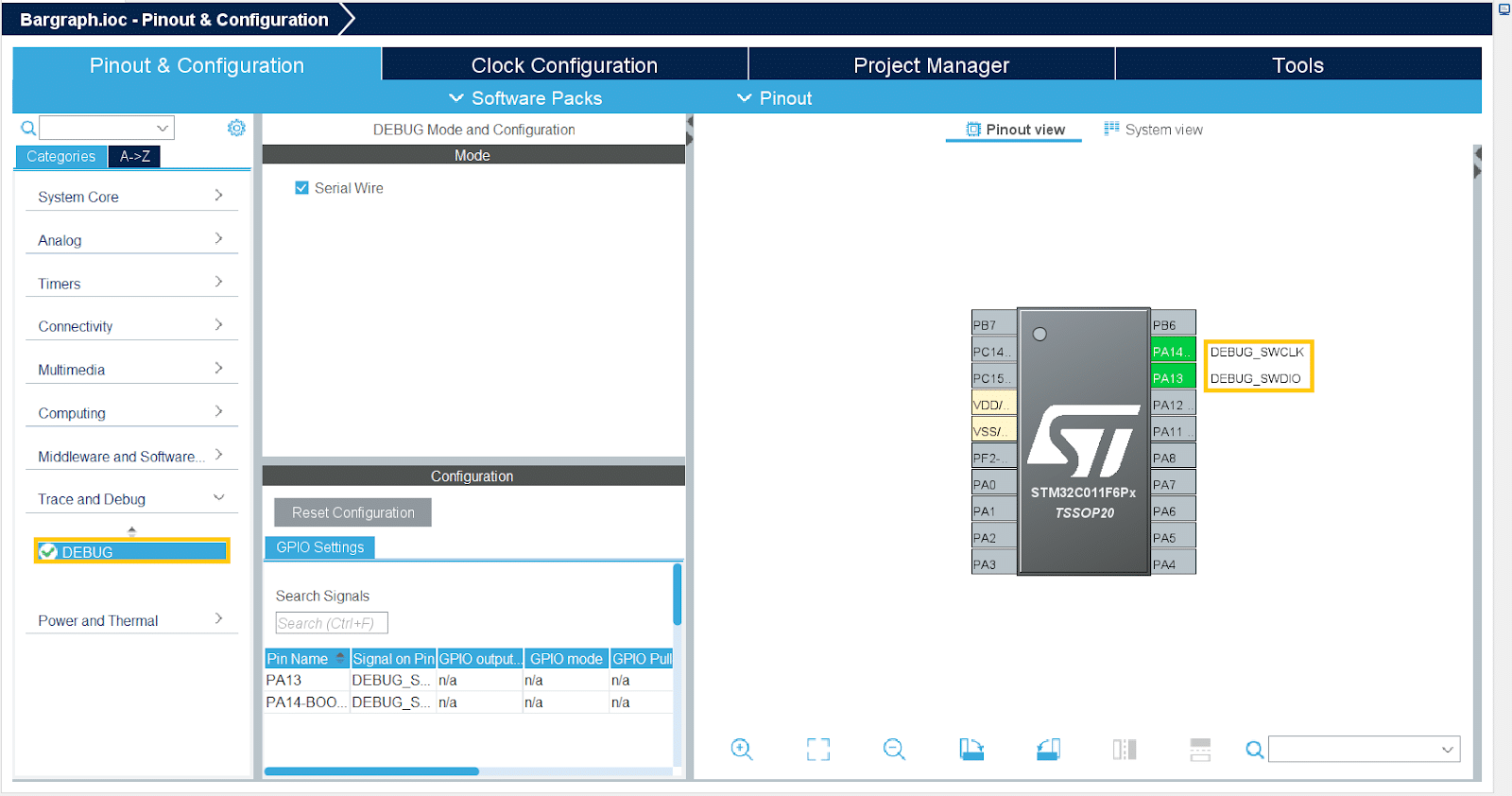

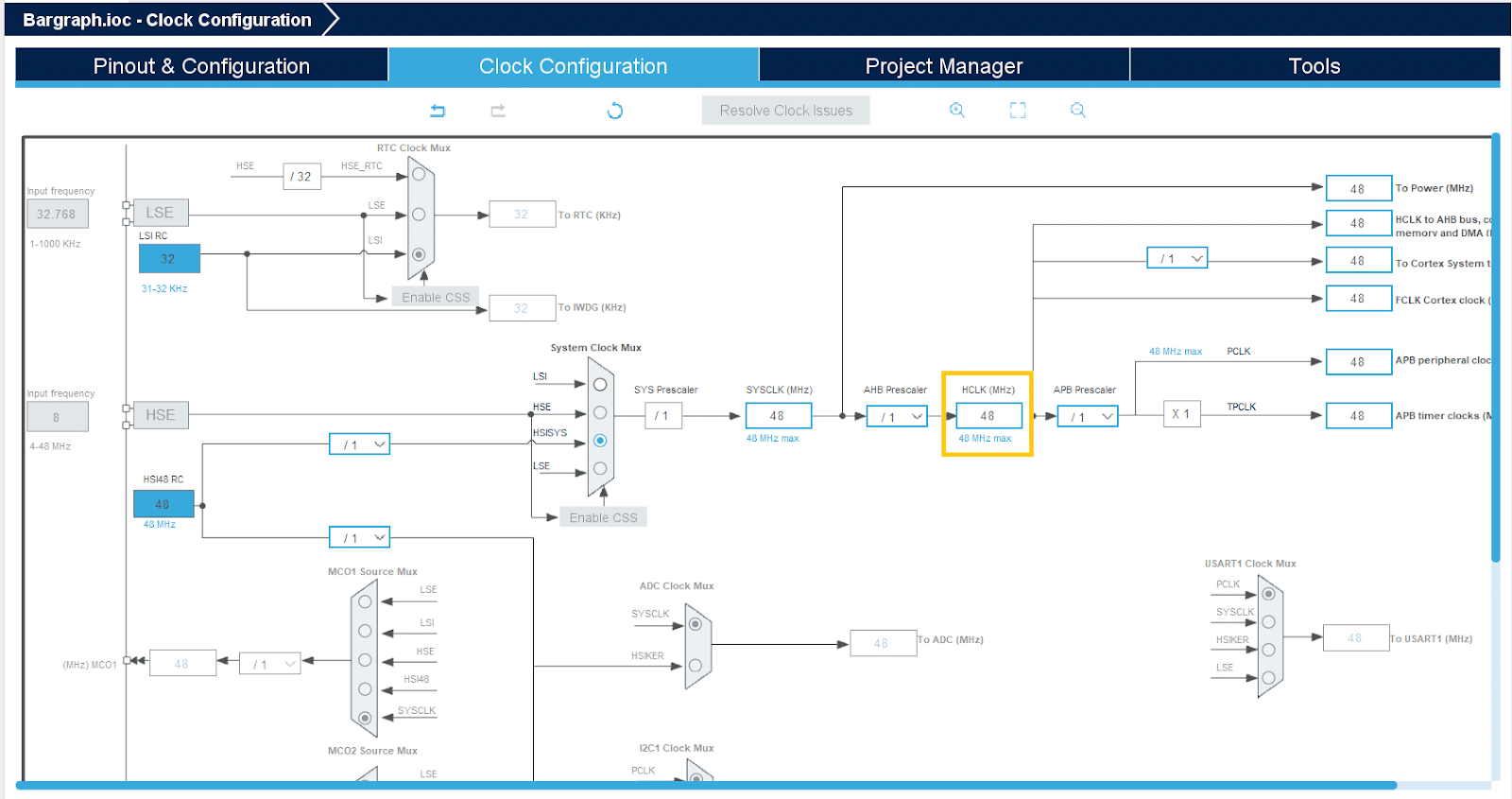

2. Vá para a página de configurações de relógio e em HCLK digite 48 MHz para a frequência de saída desejada do sistema. Pressione a tecla “Enter” e deixe o aplicativo resolver os divisores/multiplicadores PLL necessários para atingir a taxa de clock desejada. Depois volte para a página de configuração dos pinos, selecione “Trace and Debug” e  habilite “Serial Wire.

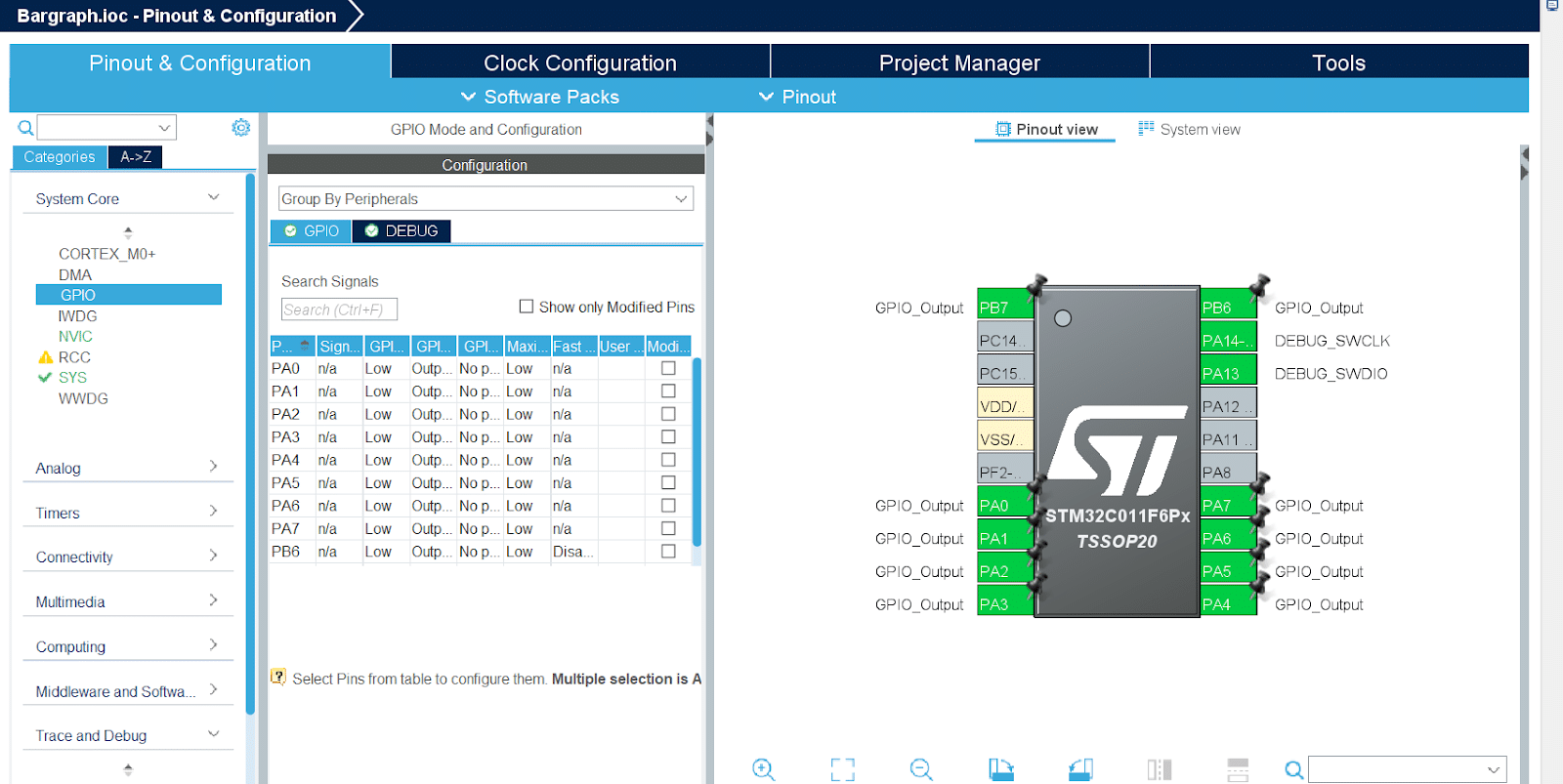

3. Em seguida, configuraremos os GPIOs. Clique sobre os pinos PA0,PA1, PA2, PA3, PA4, PA5, PA6,PA7, PB6, PB7 e selecione para cada um “GPIO_Output”.

4. Para facilitar a escrita e compreensão do código, renomeie os pinos de acordo com a tabela e imagem abaixo:

5. O potenciômetro, será conectado no pino PA8, logo habilite o ADC nesse pino.

6. Ainda na configuração do ADC, em “NVIC Settings” habilite a interrupção.

7. Por fim, gere o código em “Project” > “Generate Code”.

Implementando o código

1. Abra o arquivo em Core > Src > main.c

2. Nesse exemplo, estaremos utilizando o ADC por interrupção, portanto, modifique a função main com o seguinte código:

int main(void)
{
  HAL_Init();
 SystemClock_Config();
 MX_GPIO_Init();
 MX_ADC1_Init();
 HAL_ADCEx_Calibration_Start(&hadc1); // Rotina de calibração do ADC
  while (1)
 {
   /* USER CODE END WHILE */
   /* USER CODE BEGIN 3 */
  HAL_ADC_Start_IT(&hadc1); // Inicia ADC interrupcao
 }
 /* USER CODE END 3 */
}

3. Adicione a função HAL_ADC_ConvCpltCallback:

void HAL_ADC_ConvCpltCallback(ADC_HandleTypeDef *hadc) {
 uint32_t leituraPotenciometro = HAL_ADC_GetValue(&hadc1);
 int ledCount = leituraPotenciometro * 10 / 4095; // 10 LEDs e 2^12-1
 desligaLeds();
 if(ledCount >= 1) HAL_GPIO_WritePin(GPIOA, LED_UM_Pin, GPIO_PIN_SET);
 if(ledCount >= 2) HAL_GPIO_WritePin(GPIOA, LED_DOIS_Pin, GPIO_PIN_SET);
 if(ledCount >= 3) HAL_GPIO_WritePin(GPIOA, LED_TRES_Pin, GPIO_PIN_SET);
 if(ledCount >= 4) HAL_GPIO_WritePin(GPIOA, LED_QUATRO_Pin, GPIO_PIN_SET);
 if(ledCount >= 5) HAL_GPIO_WritePin(GPIOA, LED_CINCO_Pin, GPIO_PIN_SET);
 if(ledCount >= 6) HAL_GPIO_WritePin(GPIOA, LED_SEIS_Pin, GPIO_PIN_SET);
 if(ledCount >= 7) HAL_GPIO_WritePin(GPIOA, LED_SETE_Pin, GPIO_PIN_SET);
 if(ledCount >= 8) HAL_GPIO_WritePin(GPIOA, LED_OITO_Pin, GPIO_PIN_SET);
 if(ledCount >= 9) HAL_GPIO_WritePin(GPIOB, LED_NOVE_Pin, GPIO_PIN_SET);
 if(ledCount >= 10) HAL_GPIO_WritePin(GPIOB, LED_DEZ_Pin, GPIO_PIN_SET);
}

Esta é a função de callback chamada quando a conversão ADC é completada. Aqui está o que acontece:

• Leitura do ADC: O valor do ADC é obtido usando HAL_ADC_GetValue.
• Cálculo de LEDs: O valor lido é mapeado para um valor entre 0 e 10, correspondendo ao número de LEDs que devem estar acesos.
• Desligar LEDs: Chama desligaLeds para desligar todos os LEDs antes de acendê-los de acordo com o que foi medido no ADC.
• Acender LEDs: Liga os LEDs de acordo com o valor calculado em ledCount.

4. Adicione a função desligaLeds e lembre-se de incluir seu protótipo de função no início do código.

/* USER CODE BEGIN PFP */
void desligaLeds(); // Prototipo funcao
/* USER CODE END PFP */
/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */
void desligaLeds(){
	HAL_GPIO_WritePin(GPIOA, LED_UM_Pin, GPIO_PIN_RESET);
	HAL_GPIO_WritePin(GPIOA, LED_DOIS_Pin, GPIO_PIN_RESET);
	HAL_GPIO_WritePin(GPIOA, LED_TRES_Pin, GPIO_PIN_RESET);
	HAL_GPIO_WritePin(GPIOA, LED_QUATRO_Pin, GPIO_PIN_RESET);
	HAL_GPIO_WritePin(GPIOA, LED_CINCO_Pin, GPIO_PIN_RESET);
	HAL_GPIO_WritePin(GPIOA, LED_SEIS_Pin, GPIO_PIN_RESET);
	HAL_GPIO_WritePin(GPIOA, LED_SETE_Pin, GPIO_PIN_RESET);
	HAL_GPIO_WritePin(GPIOA, LED_OITO_Pin, GPIO_PIN_RESET);
	HAL_GPIO_WritePin(GPIOB, LED_NOVE_Pin, GPIO_PIN_RESET);
	HAL_GPIO_WritePin(GPIOB, LED_DEZ_Pin, GPIO_PIN_RESET);
}

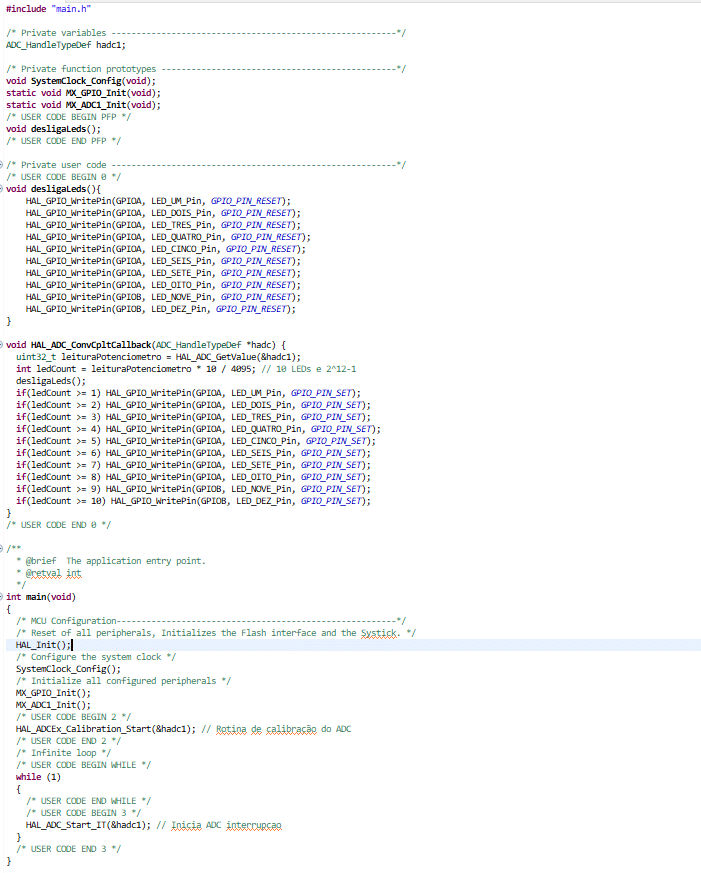

5. O código pode ser visto na imagem abaixo.

Gravação do código

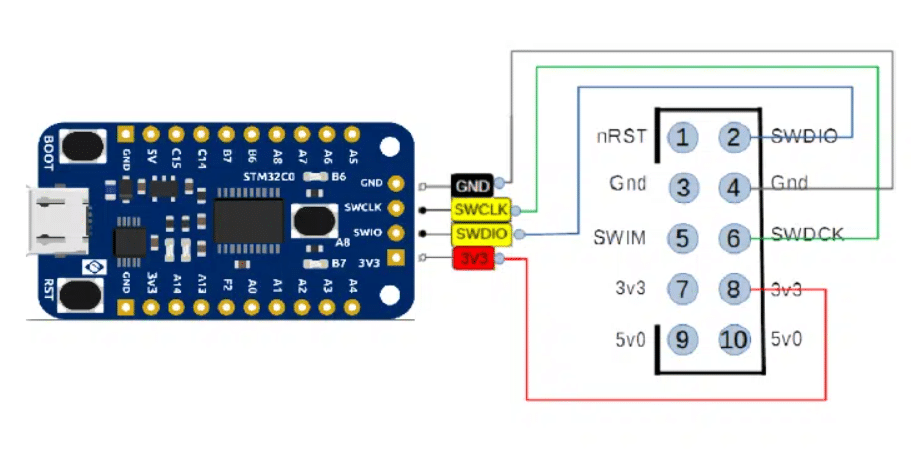

Ao finalizar o código, partiremos para gravação. Nessa etapa você pode utilizar o ST-Link seguindo as conexões da imagem abaixo ou utilizar um cabo USB como explicado no tutorial:  https://embarcados.com.br/gravar-franzininho-c0-via-stm32cubeprogrammer/

Os Melhores Treinamentos sobre Sistemas embarcados e IoT

Cursos com professores qualificados para acelerar sua carreira e projetos

MATRÍCULE-SE AGORA

Funcionamento

Conclusão

Neste tutorial, aprendemos a construir um indicador de nível utilizando o microcontrolador Franzininho C0 e uma barra de LEDs (BarGraph). Através de um potenciômetro como sensor de entrada, configuramos o ambiente de desenvolvimento com CubeMx e escrevemos o código necessário para que o Franzininho C0 interpretasse os sinais do potenciômetro e controlasse o BarGraph.
