Houve uma época em que um único sensor ocupava mais espaço do que uma placa de controle moderna inteira. Hoje, porém, em ambientes de alta tecnologia, como fábricas de semicondutores e sistemas avançados de automação industrial, o espaço é medido em milímetros e a pressão é controlada no nível de pascal (Pa). No New Tech Tuesdays desta semana, exploramos o papel fundamental da tecnologia de sensores de micropressão para atender às restrições de espaço do setor industrial. Esses dispositivos pequenos, mas extremamente poderosos, fornecem o monitoramento preciso da pressão em tempo real necessário para manter ambientes ultralimpos e garantir a eficiência de equipamentos industriais complexos.
A Importância da Precisão na Medição de Baixas Pressões
A medição de micropressão consiste em detectar diferenças de pressão extremamente pequenas — normalmente da ordem de algumas centenas de pascais ou menos. Esse nível de sensibilidade é indispensável em sistemas de controle ambiental, nos quais uma pequena variação na pressão diferencial pode indicar uma falha na vedação de uma sala limpa ou um entupimento crítico em um sistema de ventilação.
Atualmente, observa-se uma tendência em direção a sensores compactos e altamente integrados, permitindo que os engenheiros incorporem o monitoramento diretamente no ponto de medição. Essa abordagem não apenas economiza espaço de montagem, como também minimiza a perda de sinal e a latência associadas a linhas pneumáticas mais longas, proporcionando dados de maior fidelidade.
Mantendo a Integridade da Barreira das Salas Limpas
Na fabricação de semicondutores e produtos farmacêuticos, manter uma cascata de pressão positiva é a principal defesa contra a contaminação por partículas suspensas no ar. Os sensores de pressão diferencial estão no centro desse sistema.
Esses dispositivos medem continuamente a diferença de pressão entre zonas limpas adjacentes. Esses dados garantem que o fluxo de ar ocorra corretamente, das áreas mais limpas para as menos limpas, formando uma barreira de proteção eficiente. A possibilidade de configurar limites superiores e inferiores personalizados é fundamental nesse contexto, pois permite que o sistema detecte e sinalize imediatamente situações como a abertura de uma porta ou o desempenho inadequado do sistema HVAC, ajudando a evitar uma perda catastrófica do controle ambiental.
Micropressão como Indicador Preditivo da Saúde dos Equipamentos
As aplicações de sensores de pressão de alta precisão vão além do controle ambiental e se estendem diretamente ao monitoramento da condição dos equipamentos e à manutenção preditiva. Ao monitorar a pressão em dutos e componentes internos, é possível obter sinais precoces de falhas mecânicas iminentes antes que elas ocorram.
Considere, por exemplo, os sistemas de exaustão e filtragem, fundamentais em equipamentos de deposição química de vapor (Chemical Vapor Deposition – CVD) ou de corrosão (etching). Um aumento na queda de pressão através de um filtro representa o primeiro indício de obstrução, permitindo que a equipe de manutenção programe sua substituição muito antes que a qualidade do ar ou o fluxo de gases seja comprometido. Da mesma forma, a medição da pressão em um duto de exaustão fornece um método confiável para detectar irregularidades no funcionamento do ventilador de exaustão, sinalizando falhas no motor ou rompimento de correias antes que ocorra um acúmulo perigoso de gases.
Integração Transparente com a Arquitetura de Automação
A mais recente geração desses sensores foi projetada para integração plug-and-play aos modernos sistemas de automação industrial. Eles não são apenas simples chaves de pressão; fornecem fluxos contínuos de dados detalhados e de alta resolução.
Ao oferecer tanto saídas digitais para condições de alarme quanto saídas analógicas de corrente para controle de processos e registro de dados, esses dispositivos compactos podem ser conectados diretamente ao controlador lógico programável (PLC) ou ao sistema supervisório e de aquisição de dados (SCADA) já existente na planta. Essa capacidade de saída dupla oferece suporte tanto ao controle de emergência quanto à análise de dados de longo prazo, sendo essencial para a otimização de processos e para o atendimento aos requisitos regulatórios.
Os Produtos Mais Recentes para os Seus Projetos Mais Recentes®

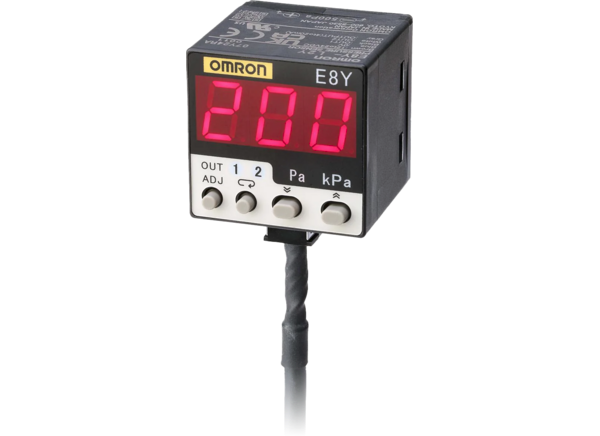

À medida que os sistemas de automação se tornam cada vez mais essenciais em diversos processos industriais e de manufatura, a OMRON Electronic Components oferece soluções projetadas para economizar espaço e proporcionar monitoramento local de forma clara e eficiente. Os sensores de micropressão E8Y-L da OMRON com display digital (Figura 1) permitem que engenheiros implementem essas capacidades de medição de alta precisão em aplicações com restrição de espaço.
Esses sensores compactos são especialmente indicados para equipamentos de fabricação de semicondutores e aplicações de automação industrial. Eles contam com um indicador de LED vermelho de fácil visualização, dimensões compactas (31 mm × 30 mm × 30 mm) e permitem configurar limites superior e inferior para a pressão de medição. Além disso, estão disponíveis em versões com saídas digitais e com saída analógica de corrente.
Conclusão
A adoção de sensores compactos de micropressão está transformando a forma como o monitoramento de alta precisão é realizado em ambientes industriais de alta tecnologia. Sua capacidade de fornecer dados de pressão diferencial de alta fidelidade em um footprint reduzido é fundamental para preservar a integridade de salas limpas, viabilizar a manutenção preditiva por meio do monitoramento de filtros e ventiladores e garantir a operação eficiente em linhas de produção automatizadas.
Artigo escrito pela equipe de conteúdo técnico da Mouser e publicado no blog da Mouser Electronics: New Tech Tuesdays: Micropressure Sensors for High-Tech Factory Floors
Traduzido pela Equipe Embarcados.
