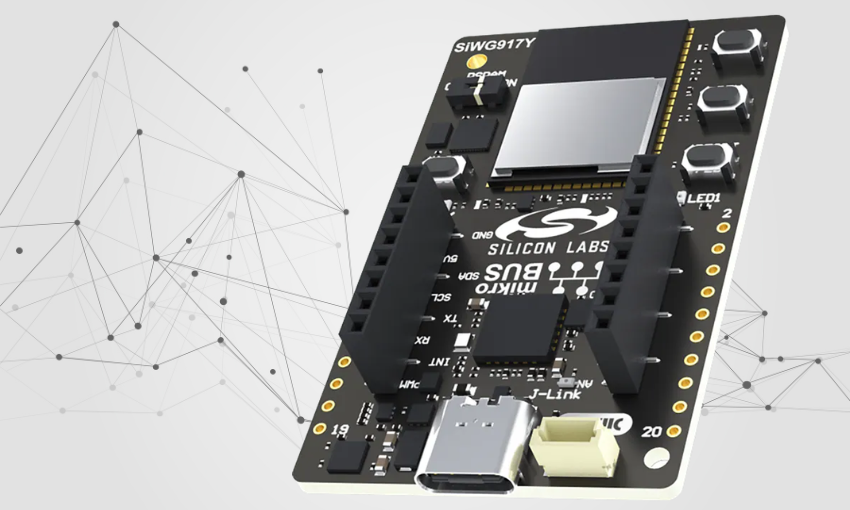

O desenvolvimento de dispositivos conectados exige plataformas que permitam validar rapidamente conceitos, testar conectividade sem fio e integrar sensores e periféricos externos. Nesse contexto, a Silicon Labs disponibiliza o SiWx917Y Wi-Fi 6/BLUETOOTH LE Explorer Kit, uma plataforma de avaliação baseada no módulo sem fio SiWG917Y, voltada para prototipação e desenvolvimento de aplicações IoT com foco em baixo consumo de energia.
O kit foi desenvolvido em torno do módulo SiWG917Y111MGABA, integrando recursos de conectividade Wi-Fi 6 e Bluetooth LE 5.4, além de interfaces que facilitam a expansão do hardware por meio de módulos externos. Neste artigo, veremos os principais aspectos técnicos da plataforma e da arquitetura utilizada pelo dispositivo.
Vídeo técnico
Neste artigo, abordamos detalhadamente o SiWx917Y Explorer Kit e o módulo sem fio SiWG917Y no qual ele é baseado. Serão analisados minuciosamente seus recursos de hardware, conectividade, ferramentas de desenvolvimento, consumo energético e suas potenciais aplicações. Para quem busca um entendimento mais direto dos conceitos essenciais e blocos funcionais, o vídeo abaixo serve como um complemento ideal para o conteúdo:

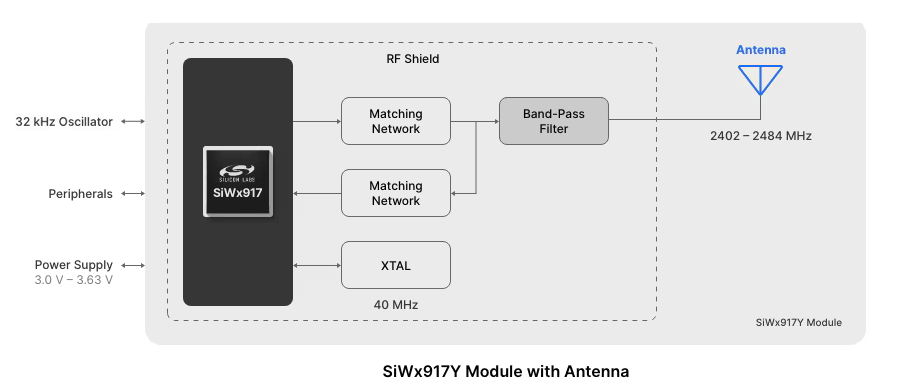

Arquitetura do SiWx917Y Explorer Kit baseada no módulo SiWG917Y
O SiWx917Y Explorer Kit utiliza o módulo sem fio SiWG917Y, uma solução integrada para aplicações IoT conectadas. O módulo combina um processador Arm Cortex-M4 operando em até 180 MHz com um processador dedicado às funções de rede sem fio, permitindo a separação entre a execução da aplicação e as pilhas de comunicação.
Essa arquitetura inclui:
- Rádio de 2,4 GHz para Wi-Fi e Bluetooth LE
- Processador Arm Cortex-M4 de até 180 MHz
- 8 MB de memória Flash
- 8 MB de PSRAM externa no kit
- Sistema integrado de gerenciamento de energia
- Recursos de segurança embarcados
O módulo suporta Wi-Fi 6 em banda única de 2,4 GHz e Bluetooth Low Energy 5.4, além de conectividade Matter para dispositivos IoT.
Recursos de conectividade do SiWx917Y Explorer Kit
A conectividade é um dos principais destaques da plataforma. O dispositivo oferece suporte ao padrão IEEE 802.11 b/g/n/ax com operação em Wi-Fi 6 na faixa de 2,4 GHz. Entre os recursos suportados estão funcionalidades associadas ao padrão Wi-Fi 6, incluindo OFDMA, MU-MIMO, Target Wake Time (TWT) e mecanismos voltados à redução do consumo energético.
No lado Bluetooth, o módulo implementa Bluetooth LE 5.4 com suporte aos modos de alta velocidade e longo alcance, incluindo recursos como Advertising Extensions e Data Length Extensions.
A arquitetura de software também contempla pilhas de rede embarcadas com suporte a IPv4, IPv6, TCP, UDP, MQTT, HTTP/HTTPS e atualização OTA de firmware.

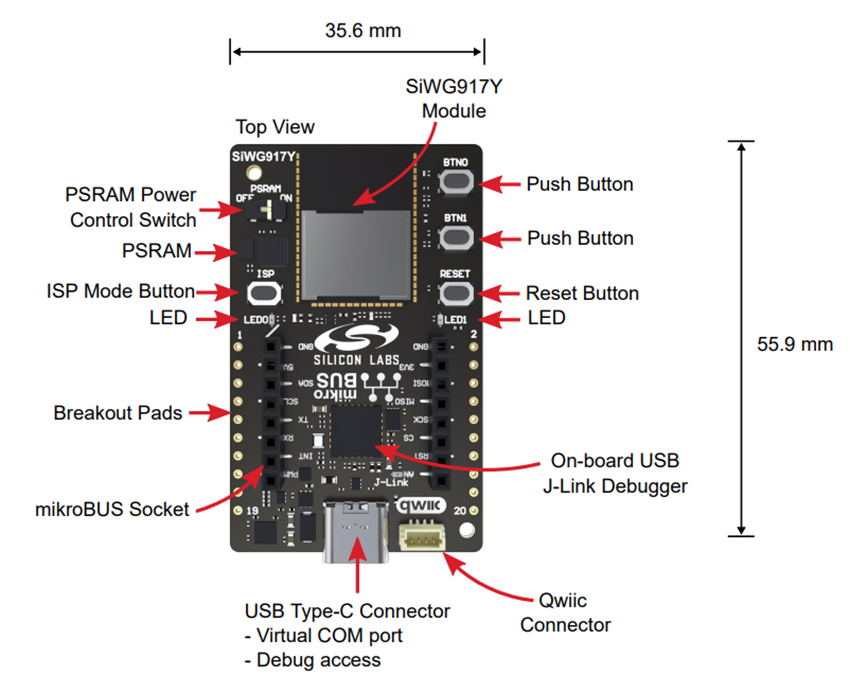

Expansão de hardware no SiWx917Y Explorer Kit
A placa foi desenvolvida para facilitar a integração de sensores e periféricos durante a fase de prototipação.
Entre os recursos embarcados estão:
- Dois LEDs de usuário
- Dois botões de usuário
- Interface USB Type-C
- Depurador SEGGER J-Link integrado
- Porta COM virtual via USB
- Conector Qwiic
- Soquete mikroBUS
- Pinos de expansão GPIO em passo de 2,54 mm
O soquete mikroBUS permite a utilização de Click Boards, enquanto o conector Qwiic facilita a integração com módulos compatíveis de diversos fabricantes.
Eficiência energética no SiWx917Y Explorer Kit
O módulo SiWG917Y foi desenvolvido para aplicações alimentadas por bateria e sistemas de baixo consumo.
Segundo as especificações do kit, o dispositivo apresenta:
- Corrente típica de aproximadamente 50 µA/MHz em operação de alto desempenho a 180 MHz
- Corrente típica de 2,5 µA em modo deep sleep
- Corrente típica de 100 µA para a memória PSRAM QSPI em standby
- Consumo típico de 80 nA do depurador embarcado quando o cabo USB não está conectado
A arquitetura do dispositivo implementa múltiplos estados de energia, incluindo modos ativos, standby, sleep e shutdown, permitindo adequar o consumo energético às necessidades da aplicação.
Além disso, o módulo incorpora periféricos de ultra baixo consumo e mecanismos de gerenciamento dinâmico de energia para ampliar a autonomia de dispositivos IoT alimentados por bateria.
Ferramentas de desenvolvimento para o SiWx917Y Explorer Kit
O kit possui suporte ao ambiente Simplicity Studio, plataforma de desenvolvimento da Silicon Labs utilizada para configuração, programação e depuração dos dispositivos da fabricante.
A presença do depurador SEGGER J-Link integrado elimina a necessidade de hardware externo para gravação e depuração do firmware, simplificando o fluxo de desenvolvimento durante as etapas iniciais do projeto.
A placa também disponibiliza botão de reset, botão para modo ISP e comunicação serial via USB, recursos normalmente utilizados durante a validação e os testes de firmware.
Aplicações do SiWx917Y Explorer Kit
A plataforma foi projetada para o desenvolvimento de diferentes categorias de dispositivos conectados, incluindo:
- Internet das Coisas (IoT)
- Casas inteligentes
- Câmeras inteligentes
- Eletrodomésticos conectados
- Dispositivos vestíveis
- Equipamentos médicos
- Automação industrial
- Edifícios inteligentes
- Rastreamento de ativos
Essas aplicações aproveitam a combinação entre conectividade sem fio, processamento embarcado e recursos de baixo consumo disponíveis no módulo SiWG917Y.
Resumo técnico do SiWx917Y Explorer Kit
- Baseado no módulo SiWG917Y111MGABA
- Wi-Fi 6 em 2,4 GHz
- Bluetooth LE 5.4
- Compatibilidade com Matter
- Processador Arm Cortex-M4 de até 180 MHz
- 8 MB de Flash
- 8 MB de PSRAM externa
- Rádio integrado de 2,4 GHz
- Depurador SEGGER J-Link onboard
- Interface USB Type-C
- Dois LEDs e dois botões de usuário
- Conector mikroBUS
- Conector Qwiic
- Porta COM virtual USB
- Alimentação via USB
- Suporte ao Simplicity Studio
Conclusão
O SiWx917Y Explorer Kit reúne os principais recursos do módulo sem fio SiWG917Y em uma plataforma compacta voltada para avaliação e prototipação de aplicações IoT. A combinação de Wi-Fi 6, Bluetooth LE 5.4, recursos de gerenciamento de energia, memória embarcada e interfaces de expansão oferece uma base de desenvolvimento para projetos conectados em diferentes segmentos, incluindo automação residencial, dispositivos industriais, equipamentos médicos e sistemas de rastreamento.
