O diodo TVS SP1120-01WTG Discreto Unidirecional da Littelfuse
Os diodos TVS ou Transient Voltage Suppressor (Diodo Supressor de Transiente ou Tensões Transitórias) são componentes fundamentais para a proteção de circuitos eletrônicos que estejam sujeitos a surtos e transientes em sua alimentação ou em uma linha de sinal. A escolha correta desse componente é um ponto com que o projetista deve se preocupar, escolhendo numa ampla linha de produtos disponíveis aquele que se encaixa na sua aplicação. A Littelfuse tem uma ampla linha de TVS e um de seus produtos é o nosso destaque. Trataremos do SP1120-01WTG.
Mais sobre o SP1120-01WTG

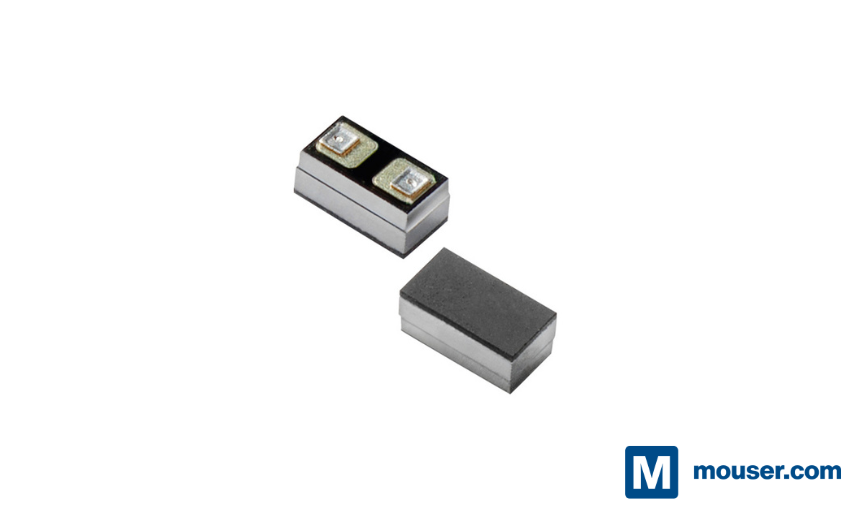

O diodo supressor de tensão transitória (TVS) discreto e unidirecional Littelfuse SP1120-01WTG é fabricado com tecnologia proprietária de silício de avalanche e oferece alta proteção contra descarga eletrostática (ESD) para equipamentos eletrônicos.
Este diodo flip-chip absorve com segurança descargas eletrostáticas (ESD) repetitivas de ±30 kV (descarga por contato e pelo ar, conforme a norma IEC 61000-4-2) sem degradação do desempenho. O SP1120-01WTG também dissipa com segurança eventos de surto de 5 A (forma de onda 8/20 μs), conforme a norma IEC 61000-4-5 (2ª edição).
O diodo TVS discreto e unidirecional Littelfuse SP1120-01WTG opera em uma faixa de temperatura de -40 °C a +125 °C e é ideal para aplicações que incluem USB PD 3.1, telefones celulares, TVs LCD/PDP e decodificadores (set-top boxes).
Características
- Fabricado com tecnologia proprietária de silício de avalanche
- Oferece alta proteção contra ESD para equipamentos eletrônicos
- Baixa corrente de fuga
- Encapsulamento flip-chip
- Livre de halogênio, livre de chumbo e em conformidade com a diretiva RoHS
Especificações
- ±30 kV ESD (contato/ar), IEC 61000-4-2
- 40 A EFT (5/50 ns), IEC 61000-4-4
- Tolerância máxima a surtos de 5 A (8/20 μs), IEC 61000-4-5 (2ª edição)
- Corrente de fuga máxima de 100 nA a 20 V
- Nível de sensibilidade à umidade (MSL) 1
- Faixa de temperatura de operação de -40 °C a +125 °C
Aplicações
- CC/SBU para USB PD 3.1
- TVs LCD/PDP
- Celulares
- Decodificadores (Set-top boxes)
Obtendo mais informações
No link, você pode obter mais informações sobre este produto e como obtê-lo através da Mouser Electronics: Littelfuse SP1120-01WTG Unidirectional Discrete TVS Diode – Littelfuse | Mouser
