Conectores de Alta Potência Amphenol Industrial Série TS1
Os conectores de potência Amphenol Série TS1
Se bem que não exerçam uma função ativa num circuito eletrônico, conectores são partes críticas de qualquer projeto. É através deles que passam sinais de altas e baixas frequências, alimentação de alta e baixa tensão e muito mais. A escolha desse elemento para seu projeto é crítica e, sabendo disso, fabricantes como a Amphenol possuem linhas específicas de produtos para este tipo de aplicação. Focalizamos neste artigo a serie TS1 para aplicações industriais, projetada para circuitos de alta potência. Veja mais, inclusive datasheet no link no final do artigo.
Mais sobre este produto

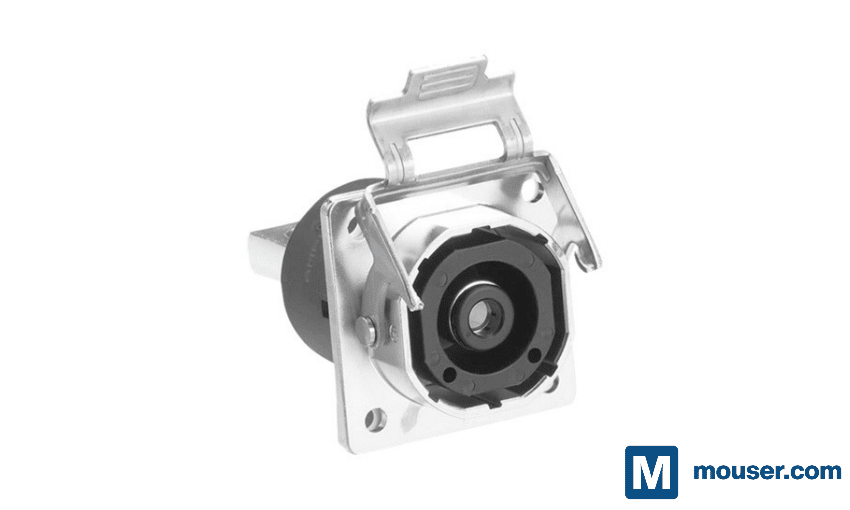

Os conectores de alta potência da série TS1 da Amphenol Industrial são conectores unipolares com carcaça metálica e trava robusta, projetados para sistemas eletrificados de alta potência. Eles incluem contatos de 8 mm (capacidade de até 300 A) e de 12 mm (capacidade de até 450 A), oferecendo flexibilidade aos projetistas em uma ampla gama de arquiteturas de alta corrente. As versões de 12 mm suportam até 2000 VCC e as de 8 mm suportam até 1500 VCC, atendendo a arquiteturas de alta tensão. Esses conectores suportam correntes de 200 A e 450 A e acomodam cabos de 35 mm² a 120 mm², incluindo versões com condutores blindados individualmente.
Graças ao design com carcaça metálica e sistema de vedação, os conectores TS1 atingem a classificação IP6K9K, oferecendo um alto nível de proteção contra a entrada de contaminantes, adequado para resistir a respingos da estrada e lavagens sob alta pressão. Eles são projetados para até 500 ciclos de conexão e validados para suportar vibrações de 20G sob corrente nominal. Operando em uma faixa de temperatura de -40°C a +125°C, são adequados tanto para aplicações no compartimento do motor quanto para montagem no chassi. Esses conectores de alta potência são qualificados pela norma UL 4128, proporcionando garantia adicional de segurança e conformidade. São ideais para veículos comerciais elétricos de grande porte, equipamentos de construção elétricos, embarcações elétricas, plataformas eVTOL, sistemas de armazenamento de energia estacionária e para os setores automotivo, de energia industrial, ferroviário e de fabricação de máquinas.
Características
- Tensão de operação de até 2000 V CC
- Contato de 8 mm para corrente máxima de 300 A
- Contato de 12 mm para corrente máxima de 450 A (ou 600 A por 15 minutos)
- Carcaça metálica rígida e adaptador
- Sistema HVIL interno integrado
- 500 ciclos de conexão/desconexão
- Graus de proteção IP6K9K, IP67 e IP68
- Proteção IP2XB (segurança contra toque/proteção contra contato com dedos)
- Resistência a vibração de 20 G sob corrente nominal

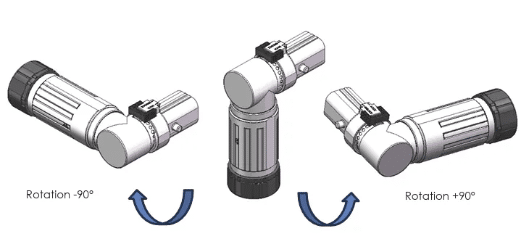

- Rotação de 180°
- Certificação UL 4128
- Conformidade com a diretiva RoHS
Aplicações
- Veículos comerciais pesados elétricos
- Equipamentos de construção elétricos
- Embarcações e eVTOLs elétricos
- Armazenamento de energia
- Indústria automotiva
- Máquinas industriais
- Transformadores (potência e energia)
- Indústria de suprimentos ferroviários
- Indústria de fabricação de máquinas
Obtendo mais informações:
No link você pode obter mais informações sobre este produto e como obtê-lo por meio da Mouser Electronics: Amphenol Industrial TS1 Series High-Power Connectors
