Em agosto de 2019 publiquei o artigo “FreeMODBUS – Apresentação & Port” onde apresentei uma breve introdução sobre o Modbus, FreeModbus e um “port” que desenvolvi para a placa NXP Freedom Board KL25Z. Porém, o protocolo Modbus para algumas aplicações, pode trazer um excesso de complexidade desnecessária. Por exemplo, aplicações simples entre mestre-escravo ponto a ponto. Como alternativa de protocolo de comunicação mais simples temos o padrão STX-ETX.
O padrão STX-ETX, trata-se de um protocolo flexível e fácil de implementação dentro do padrão de sistema de segurança presentes no mercado. É um protocolo orientado a caractere, segmentação por delimitadores de dados e comprimento de frames variáveis.
Nota I: Infelizmente na minha pesquisa para escrever esse artigo não encontrei informação específica sobre a teoria desse padrão. Por conta disso vou apenas concentrar na implementação.
Nota II: Por se tratar de protocolo flexível e amplamente utilizado, existe bastante variações. A implementações que irei apresentar neste artigo, é algoritmo que costumo utilizar em meus projetos.
Implementação do Protocolo de Comunicação STX-ETX
As mensagens do protocolo de comunicação STX-ETX são formados por frames (conjunto de byte que forma a mensagem). O frame é divido em três grupos;
Cabeçalho da mensagem (Message Header): onde é composto pelos bytes de sincronismo (SYN) e o byte STX. Esse conjunto de bytes tem como objetivo sinalizar o envio de um novo frame.
Conteúdo da mensagem (Message Content): para a implementação que desenvolvi o conteúdo da mensagem é formada por;
- MSG Byte Number: Número de byte que é compõem o MSG Data[ n ], que varia de zero a quatro bytes.
- Command / Status: é número do comando ou número registro, para as mensagens enviadas pelo master, as mensagens de retorno do Slave este byte é utilizado como status, para notificar master se recebimento da mensagem.
- MSG Data [ ]: bytes destinado ao conteúdo da informação.
- Checksum: é o código usado para verificar a integridade de dados transmitidos.
Byte ETX: é byte que sinaliza o fim do frame.
A seguir temos figura que ilustra a composição do frame da mensagem:
Implementação
A implementação desenvolvida é dívida entre Master (mestre) e Slave (escravo). O algoritmo desenvolvido para Master, é uma aplicação desktop. Essa aplicação contém o algoritmo do protocolo e a interface de interação com o usuário, essa interface é simples baseada em terminal, onde permite que o usuário construa a mensagem a ser enviada ao dispositivo Slave.
A seguir temos o código fonte do master onde contém o algoritmo que constrói a mensagem, o restante do código fonte do master pode ser consultado no Github.
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 |
/* * stx_etx.c * * Created on: 8 de jan de 2020 * Author: Evandro Teixeira */ #include "stx_etx.h" /** * */ //uint8_t stx_etx_calculate_checksum(msg_t data); /* * */ void stx_etx_send(msg_t dt) { uint8_t buf[16] = {0}; uint8_t i = 0, ii = 0; buf[i++] = VALUE_SYN; buf[i++] = VALUE_SYN; buf[i++] = VALUE_STX; buf[i++] = dt.byte_number; buf[i++] = dt.command; for(ii=0;ii<dt.byte_number;ii++) { buf[i++] = dt.data[ii]; } buf[i++] = stx_etx_calculate_checksum(dt); buf[i++] = VALUE_ETX; if( serial_write(buf,i) == OK) { printf("\n\r Dados transmitido com sucesso. "); } else { printf("\n\r Falha em transmitir dados. "); } } /** * @brief * @note: https://blog.datek.com.br/2019/10/ccomo-calcular-checksum/ */ uint8_t stx_etx_calculate_checksum(msg_t data) { uint8_t checksum = 0; uint8_t i = 0; checksum ^= data.byte_number; checksum ^= data.command; for(i=0;i<data.byte_number;i++) { checksum ^= data.data[i]; } return (0xFF - checksum); } |
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 |
/* * stx_etx.h * * Created on: 8 de jan de 2020 * Author: Evandro Teixeira */ #ifndef STX_ETX_H_ #define STX_ETX_H_ #include <stdio.h> #include <stdlib.h> #include <stdint.h> #include "serial.h" #define NUMBER_OF_ITEMS 4 #define VALUE_SYN (uint8_t)0x16 #define VALUE_STX (uint8_t)0x02 #define VALUE_ETX (uint8_t)0x03 typedef struct { uint8_t byte_number; uint8_t command; uint8_t data[NUMBER_OF_ITEMS]; }msg_t; void stx_etx_send(msg_t dt); uint8_t stx_etx_calculate_checksum(msg_t data); #endif /* STX_ETX_H_ */ |
O algoritmo desenvolvido para Slave é uma aplicação embarcada dedicada a microcontroladores. A implementação conta com a utilização do FreeRTOS, com isso o processo foi dividido em duas Task (tarefas).
A primeira Task é “STX ETX RX” que tem como responsabilidade processar os dados proveniente da interrupção da UART. Ela reconstrói a mensagem e checa se o conteúdo está íntegro, uma vez que a mensagem é válida esse encaminhada para as camadas da aplicação.
A segunda Task é “STX ETX TX” que tem como atribuição preparar e formata a mensagem a ser enviada ao Master.
A seguir temos o código fonte do Slave onde contém o algoritmo que constrói e processa a mensagem, o restante do código fonte do Slave pode ser consultado no Github.
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 256 257 258 259 260 261 262 263 264 265 266 267 268 269 270 271 272 273 274 275 276 277 278 279 280 281 282 283 284 285 286 287 288 289 290 291 292 293 294 295 296 297 298 299 300 301 302 303 304 305 306 307 308 309 310 311 312 313 314 315 316 317 318 319 320 321 322 323 324 325 326 |
/* * stx_etx.c * * Created on: 27/12/2019 * Author: evandro */ #include "../Inc/stx_etx.h" /** * */ static data_msg_t data = {0}; QueueHandle_t queue_data_rx; QueueHandle_t queue_msg_out; QueueHandle_t queue_msg_in; /** * */ void stx_etx_task_rx(void *pvParameters); void stx_etx_task_tx(void *pvParameters); uint8_t stx_etx_calculate_checksum(data_msg_t data); status_interpreter_t stx_etx_interpreter(data_rx_t data_in/*, data_msg_t *data_out*/); /** * */ void stx_etx_init(void) { /* Creat Queue Data RX UART */ queue_data_rx = xQueueCreate(NUMBER_OF_ITEMS,sizeof(data_rx_t)); /* Creat Queue MSG In */ queue_msg_out = xQueueCreate(NUMBER_OF_ITEMS,sizeof(data_msg_t)); /* Creat Queue MSG Out */ queue_msg_in = xQueueCreate(NUMBER_OF_ITEMS,sizeof(data_msg_t)); /* Creat Task Rx */ if(xTaskCreate(stx_etx_task_rx,"TaskRX",configMINIMAL_STACK_SIZE * 2,NULL,(configMAX_PRIORITIES-3),NULL) != pdPASS) { /* Fail in creat task */ } /* Creat Task Tx */ if(xTaskCreate(stx_etx_task_tx,"TaskTX",configMINIMAL_STACK_SIZE,NULL,(configMAX_PRIORITIES-3),NULL) != pdPASS) { /* Fail in creat task */ } } /** * */ void stx_etx_task_rx(void *pvParameters) { data_rx_t data_rx; while(1) { if(xQueueReceive(queue_data_rx,&data_rx,(TickType_t)portMAX_DELAY) == pdTRUE) { switch( stx_etx_interpreter(data_rx/*,&data_tx*/) ) { case FAULT_START_BYTE: case FAULT_TIMEOUT: case FAULT_INCORRECT_CRC: case FAULT_STOP_BYTE: case FAULT_INTERNAL_ERROR: case FAULT_NO_COMMAND: /* Notify Master of Communication Failure */ break; case MSG_COMPLETED: /* Send Data of App*/ if(xQueueSend(queue_msg_in,&data,(TickType_t)portMAX_DELAY) != pdPASS) { /* Failed to post the message */ } break; case IDLE: case PROCESSING: default: break; } } } } /** * */ void stx_etx_task_tx(void *pvParameters) { data_msg_t data_tx = {0}; uint8_t data[16] = {0}; uint8_t index = 0; uint8_t i = 0; while(1) { if(xQueueReceive(queue_msg_out,&data_tx,(TickType_t)portMAX_DELAY) == pdTRUE) { /* Prepares data to be transmitted by UART */ index = 0; data[index++] = VALUE_SYN; data[index++] = VALUE_SYN; data[index++] = VALUE_STX; data[index++] = data_tx.byte_number; data[index++] = data_tx.command; for(i=0;i<data_tx.byte_number;i++) { data[index++] = data_tx.data[i]; } data[index++] = stx_etx_calculate_checksum(data_tx); data[index++] = VALUE_ETX; /* Transmit data by UART */ MX_USART1_UART_Transmit(data,index); } } } /** * */ void stx_etx_queue_get_data(uint8_t data) { data_rx_t data_rx; data_rx.data = data; data_rx.time = HAL_GetTick(); xQueueSendFromISR(queue_data_rx,&data_rx,pdFALSE ); } /** * */ bool stx_etx_queue_receive(data_msg_t *data_out, uint32_t tick) { bool ret = false; static data_msg_t data = {0}; if(xQueueReceive(queue_msg_in,&data,(TickType_t)tick) == pdTRUE) { *data_out = data; ret = true; } return ret; } /** * */ bool stx_etx_queue_send(data_msg_t data,uint32_t tick) { bool ret = false; if(xQueueSend(queue_msg_out,&data,(TickType_t)tick) == pdPASS) { ret = true; } return ret; } /** * @brief * @note: https://blog.datek.com.br/2019/10/ccomo-calcular-checksum/ */ uint8_t stx_etx_calculate_checksum(data_msg_t data) { uint8_t checksum = 0; uint8_t i = 0; checksum ^= data.byte_number; checksum ^= data.command; for(i=0;i<data.byte_number;i++) { checksum ^= data.data[i]; } return (0xFF - checksum); } /** * */ status_interpreter_t stx_etx_interpreter(data_rx_t data_in /*,data_msg_t *data_out*/) { static state_data_t state_data = BYTE_NUMBER; static state_interpreter_t state_interpreter = SYN1; static data_rx_t data_old = {0}; static uint8_t index_data = 0; status_interpreter_t ret = IDLE; /* Check the time delta between bytes */ if((data_in.time - data_old.time) > TIMEOUT) { /* returns to initial state */ state_interpreter = SYN1; } switch(state_interpreter) { case SYN1: /* Start Byte 0 */ /* Check byte value SYN */ if(data_in.data == VALUE_SYN) { state_interpreter = SYN2; ret = PROCESSING; } else { /* signals failure and returns to initial state */ ret = FAULT_START_BYTE; } break; case SYN2: /* Start Byte 1 */ /* Check byte value SYN */ if(data_in.data == VALUE_SYN) { state_interpreter = STX; ret = PROCESSING; } else { /* signals failure and returns to initial state */ state_interpreter = SYN1; ret = FAULT_START_BYTE; } break; case STX: /* Start Byte 2 */ /* Check byte value STX */ if(data_in.data == VALUE_STX) { state_interpreter = DATA; state_data = BYTE_NUMBER; ret = PROCESSING; } else { /* signals failure and returns to initial state */ state_interpreter = SYN1; ret = FAULT_START_BYTE; } break; case DATA: /* Message assembler */ ret = PROCESSING; switch(state_data) { case BYTE_NUMBER: state_data = COMMAND; data.byte_number = data_in.data; break; case COMMAND: if(data.byte_number == 0) { state_data = BYTE_NUMBER; state_interpreter = CHK_CRC; } else { state_data = DATA_ASSEMBLER; } data.command = data_in.data; index_data=0; break; case DATA_ASSEMBLER: //msg.data.data[index_data++] = data_in.data; data.data[index_data++] = data_in.data; if(index_data >= data.byte_number) { state_data = BYTE_NUMBER; state_interpreter = CHK_CRC; } break; case MAX_STATE_DATA: default: /* signals failure and returns to initial state */ state_interpreter = SYN1; state_data = BYTE_NUMBER; ret = FAULT_INTERNAL_ERROR; break; } break; case CHK_CRC: /* computes the received message's CRC value * and compares the transmitted CRC value */ if(data_in.data == stx_etx_calculate_checksum(data)) { state_interpreter = ETX; } else { /* signals failure and returns to initial state */ state_interpreter = SYN1; ret = FAULT_INCORRECT_CRC; } break; case ETX: /* Stop Byte */ if(data_in.data == VALUE_ETX) { state_interpreter = SYN1; ret = MSG_COMPLETED; } else { /* signals failure and returns to initial state */ state_interpreter = SYN1; ret = FAULT_STOP_BYTE; } break; case MAX_STATE_INTERPRETER: default: /* signals failure and returns to initial state */ state_interpreter = SYN1; ret = FAULT_INTERNAL_ERROR; break; } /* update variable that stores last data */ data_old = data_in; return ret; } |
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 |
/* * stx_etx.h * * Created on: 27/12/2019 * Author: Evandro Teixeira */ #ifndef PROTOCOLOSTXETX_INC_STX_ETX_H_ #define PROTOCOLOSTXETX_INC_STX_ETX_H_ #include "FreeRTOS.h" #include "task.h" #include "main.h" #include "cmsis_os.h" #include "usart.h" #include "crc.h" #include <stdbool.h> #define NUMBER_OF_ITEMS 4 #define VALUE_SYN (uint8_t)0x16 #define VALUE_STX (uint8_t)0x02 #define VALUE_ETX (uint8_t)0x03 #define TIMEOUT (uint32_t)100000 typedef enum { SYN1 = 0, SYN2, STX, DATA, CHK_CRC, ETX, MAX_STATE_INTERPRETER }state_interpreter_t; typedef enum { IDLE = 0, PROCESSING, MSG_COMPLETED, FAULT_START_BYTE, FAULT_TIMEOUT, FAULT_INCORRECT_CRC, FAULT_STOP_BYTE, FAULT_NO_COMMAND, FAULT_INTERNAL_ERROR }status_interpreter_t; typedef enum { BYTE_NUMBER = 0, COMMAND, DATA_ASSEMBLER, MAX_STATE_DATA }state_data_t; typedef struct { uint8_t data; uint32_t time; }data_rx_t; typedef struct { //uint8_t config; uint8_t byte_number; uint8_t command; uint8_t data[4]; }data_msg_t; /*typedef struct { uint8_t syn1; uint8_t syn2; uint8_t stx; data_msg_t data; uint8_t crc; uint8_t etx; }msg_t;*/ void stx_etx_init(void); void stx_etx_queue_get_data(uint8_t data); //uint8_t stx_etx_calculate_checksum(data_msg_t data, data_msg_t *data_out); bool stx_etx_queue_receive(data_msg_t *data_out,uint32_t tick); bool stx_etx_queue_send(data_msg_t data,uint32_t tick); #endif /* PROTOCOLOSTXETX_INC_STX_ETX_H_ */ |
Demonstração
A aplicação de demonstração para o protocolo de comunicação STX-ETX é bem simples, consiste em:
- Master preparar e envia comandos para o Slave.
- O Slave por sua vez recebe os comandos, processa e toma as ações de acordo com comandos recebidos. Segue a tabelas com os comandos:
|
Master |
||
|
MSG |
Command |
Data |
|
Set LED Green |
1 |
Off: 0 | On: 1 |
|
Set LED Blue |
2 |
Off: 0 | On: 1 |
|
Get Status Button |
3 |
NA |
|
Slave |
||
|
MSG |
Status |
Data |
|
Set LED Green |
Ok: 1 | Fail: 0 |
NA | Cod. Error |
|
Set LED Blue |
Ok: 1 | Fail: 0 |
NA | Cod. Error |
|
Get Status Button |
Ok: 1 | Fail: 0 |
Value Button | Cod. Error |

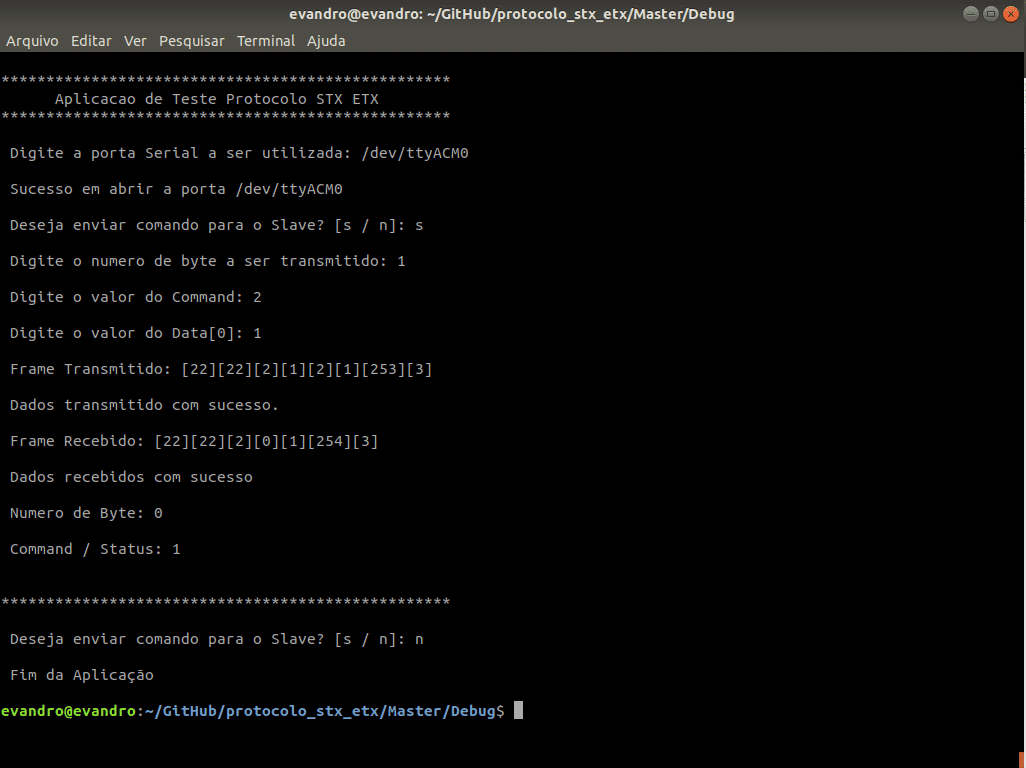

Como dito anteriormente a aplicação master é desenvolvida para desktop. Ela interage com o usuário para montar as mensagens a ser enviada para o Slave. A seguir temos algumas imagens da interface do usuário com alguns comandos enviados.

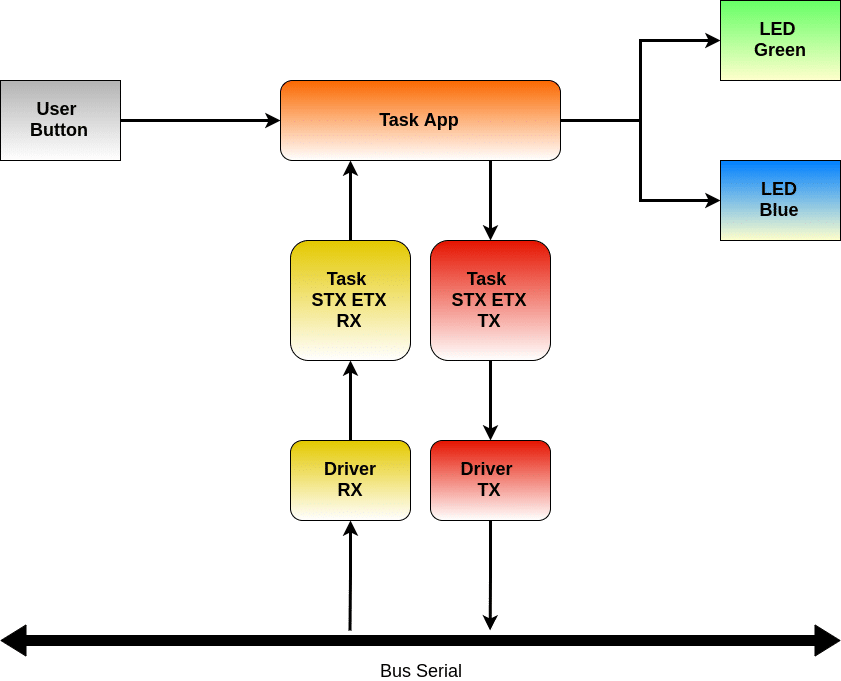

A aplicação desenvolvida para o Slave, é um firmware para STM32F0DISCOVERY, trata-se de kit de desenvolvimento para o microcontrolador STM32F0 que por sua vez é baseado arquitetura ARM Cortex-M0. Os comandos propostos para a aplicação limitam-se em acionar os LED’s presente na STM32F0DISCOVERY e ler o status do USER Button. A seguir temos figura que ilustra a arquitetura do software presente do Slave.
O algoritmo do Slave consiste em ler os dados recebidos pelo barramento serial (UART), reconstruir a mensagem e tomar as ações de acordo com as mensagens recebidas.
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 |
/* * app.c * * Created on: 03/01/2020 * Author: Evandro Teixeira */ #include "../Inc/app.h" /** * */ void app_task(void *pvParameters); void app_led_green(bool st); void app_led_blue(bool st); bool app_status_button_get(void); /** * */ static bool status_button = false; extern QueueHandle_t queue_msg_in; /** * */ void app_init(void) { /* Creat Task App */ if(xTaskCreate(app_task,"App",configMINIMAL_STACK_SIZE,NULL,(configMAX_PRIORITIES-4),NULL) != pdPASS) { /* Fail in creat task */ } } /** * */ void app_task(void *pvParameters) { static data_msg_t data_in = {0}; static data_msg_t data_out = {0}; app_led_green(0 /* Off */); app_led_blue(0 /* Off */); while(1) { if(stx_etx_queue_receive(&data_in,portMAX_DELAY) == true) //if(xQueueReceive(queue_msg_in,&data_in,(TickType_t)portMAX_DELAY) == pdTRUE) { /* State machine with the commands */ switch(data_in.command) { case APP_LED_GREEN: /* Set LED Green */ app_led_green((bool)data_in.data[0]); /* Prepare data to be transmitted */ data_out.byte_number = 0; data_out.command = 1; // Status Ok break; case APP_LED_BLUE: /* Set LED Blue */ app_led_blue((bool)data_in.data[0]); /* Prepare data to be transmitted */ data_out.byte_number = 0; data_out.command = 1; // Status Ok break; case APP_STATUS_BUTTON: /* Get Status Button */ data_out.byte_number = 1; data_out.command = 1; // Status Ok data_out.data[0] = (uint8_t)(app_status_button_get()); break; case APP_NO_COMMAND: default: /* Signals failure */ data_out.byte_number = 1; data_out.command = 0; // Status Faul data_out.data[0] = 255; // Cod. Error break; } /* Send MSG */ stx_etx_queue_send(data_out,portMAX_DELAY); } } } /** * */ void app_led_green(bool st) { HAL_GPIO_WritePin(GPIOC,LD3_Pin,(GPIO_PinState)st); } /** * */ void app_led_blue(bool st) { HAL_GPIO_WritePin(GPIOC,LD4_Pin,(GPIO_PinState)st); } /** * */ void app_status_button_set(bool data) { status_button = data; } /** * */ bool app_status_button_get(void) { status_button = HAL_GPIO_ReadPin(USER_BUTTON_GPIO_Port,USER_BUTTON_Pin); return status_button; } |
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 |
/* * app.h * * Created on: 03/01/2020 * Author: Evandro Teixeira */ #ifndef APP_INC_APP_H_ #define APP_INC_APP_H_ #include "FreeRTOS.h" #include "task.h" #include "main.h" #include "cmsis_os.h" #include "../Inc/stx_etx.h" #include <stdbool.h> typedef enum { APP_LED_GREEN = 1, APP_LED_BLUE, APP_STATUS_BUTTON, APP_NO_COMMAND }app_command_t; void app_init(void); void app_status_button_set(bool data); #endif /* APP_INC_APP_H_ */ |
Conclusão
O protocolo de comunicação STX-ETX é uma boa alternativa para projetos mais simples que necessitam de uma comunicação ponto a ponto entres Master e Slave. É um padrão de fácil implementação.
O que você achou? Você trabalha ou já trabalhou com o protocolo de comunicação STX-ETX? Deixe o seu comentário a abaixo.
Saiba Mais
FreeMODBUS – Apresentação & Port
Protocolo Modbus: Fundamentos e Aplicações
Criando seu próprio shell para sistemas embarcados
Referência
https://github.com/evandro-teixeira/protocolo_stx_etx
