Uma estação de solda é um equipamento versátil de soldagem elétrica projetado especificamente para a soldagem de componentes eletrônicos. Uma estação de solda típica consiste em uma ou mais ferramentas conectadas a uma unidade central. A estação de solda possui ajustes de temperatura configuráveis e múltiplas ferramentas para diferentes tarefas de soldagem, oferecendo maior controle e flexibilidade.
Introdução
Uma estação de solda é um equipamento versátil de soldagem elétrica projetado especificamente para a soldagem de componentes eletrônicos. Uma estação de solda típica consiste em uma ou mais ferramentas conectadas a uma unidade central. A estação de solda possui ajustes de temperatura configuráveis e múltiplas ferramentas para diferentes tarefas de soldagem, oferecendo maior controle e flexibilidade. Ela funciona como uma solução completa, fornecendo aos usuários tudo o que é necessário para projetos de soldagem. Como a soldagem é fundamental em áreas como eletrônica, manufatura e pesquisa, uma estação de solda é uma ferramenta essencial, garantindo precisão, segurança e estabilidade durante as operações. Este guia abrangente tem como objetivo fornecer uma visão definitiva sobre estações de solda, incluindo seus componentes, recursos, tipos e aplicações, atendendo às necessidades de um público técnico.
Componentes de uma estação de solda: A principal aplicação das estações de solda continua sendo a soldagem de placas de circuito impresso (PCBs) em instalações de fabricação eletrônica. A seguir estão os componentes de uma estação de solda:
- Unidade de controle
- Ferros de solda
- Pontas de ferro de solda
- Suporte para ferro de solda e esponja para limpeza da ponta
- Fio de solda
- Fluxo de solda (flux)
Unidade de Controle / Estação de Potência: A estação de potência é um componente essencial de uma estação de solda, fornecendo controle ajustável de temperatura para soldagem de componentes PTH (through-hole) e SMD em PCBs. Ela consiste em uma unidade principal de controle (CU) conectada a uma ou mais ferramentas de soldagem, oferecendo controle de temperatura manual ou automático, exibição da temperatura e um transformador para ajuste da potência. Essas estações permitem ajuste preciso da temperatura, aumentando a segurança no ambiente de trabalho com recursos como sensores avançados de temperatura, configurações de alerta e até proteção por senha, tornando-se indispensáveis para montagem, fabricação, reparo e retrabalho de PCBs na bancada de trabalho. As estações de solda são classificadas como analógicas ou digitais.

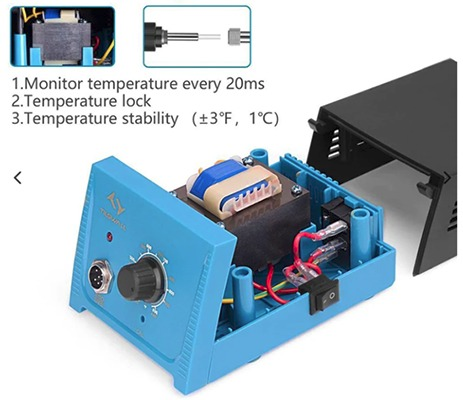

Figura 1: Estação de solda analógica com transformador integrado e tecnologia de controle de temperatura PID(Fonte da imagem)
1. Analógica: Em uma estação de solda analógica, o elemento de aquecimento dentro do ferro de solda opera até que a ponta de solda atinja uma temperatura predeterminada. Essa temperatura é ajustada por meio de um botão na Unidade de Controle, acionando um desligamento automático da alimentação. Por outro lado, se a temperatura da ponta de solda cair abaixo do valor configurado, o elemento de aquecimento é reativado para restaurar a ponta à temperatura desejada. Esse sistema de controle utiliza um relé eletromagnético convencional e um termostato, sendo que o termostato detecta a temperatura da ponta de solda e controla a ativação e desativação do relé de acordo com essa medição.

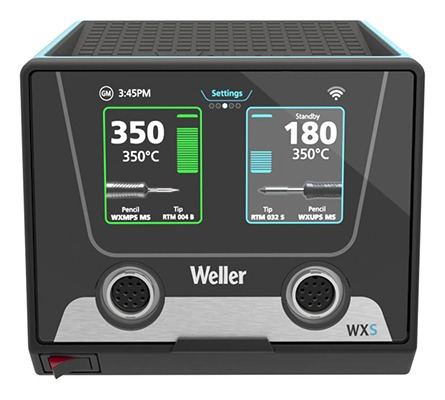

Figura 2: Estação de solda digital
2. Digital: Em uma estação de solda digital, a unidade principal de controle possui um regulador Proporcional–Integral–Derivativo (PID), controlado por um microprocessador avançado, para controlar com precisão a temperatura do ferro de solda. Embora sua operação seja semelhante à de um sistema analógico, o microprocessador da estação de solda digital pode ser calibrado com alta precisão para medir e controlar temperaturas de forma exata. Isso é fundamental para a soldagem de circuitos SMT complexos e componentes eletrônicos delicados de pequenas dimensões. O display digital da Unidade de Controle fornece leituras de temperatura em tempo real, auxiliando os técnicos durante as tarefas de soldagem. Apesar de as estações de solda digitais terem um custo mais elevado em comparação com as analógicas, sua precisão e desempenho justificam o investimento.
A demanda por soluções de soldagem mais seguras cresce à medida que os componentes eletrônicos se tornam menores e mais sensíveis. Atualmente, existem as “Estações de Solda do Tipo Sem Contato”, projetadas especificamente para o manuseio de componentes SMD delicados. Essas estações estão disponíveis nas versões Infravermelha e Ar Quente, permitindo a soldagem sem contato direto entre a ponta da ferramenta de soldagem e o componente SMD. Por exemplo, as Estações de Ar Quente utilizam um fluxo de ar em alta temperatura através do bocal para soldar componentes SMD sem qualquer contato físico com o componente ou com a placa.

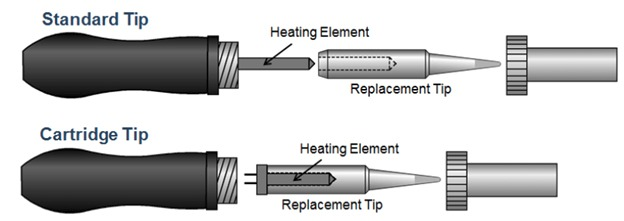

Figura 3: Corte transversal de um ferro de solda(Fonte da imagem)
3. Ferrros de solda: Esses dispositivos portáteis são ferramentas indispensáveis na eletrônica e na metalurgia. Eles são projetados para fundir a solda e aplicá-la com precisão. São compostos por um cabo isolado e uma ponta metálica aquecida, permitindo a soldagem eficiente de metais como ouro, prata, ferro, cobre e latão. Esses ferros são normalmente alimentados por eletricidade, gás ou bateria, aquecendo a ponta até a temperatura de fusão da solda para criar juntas sólidas. Embora ferros de solda avulsos sejam econômicos e versáteis, muitos profissionais optam por kits completos de soldagem. Esses kits incluem componentes essenciais para diversas tarefas, como montagem de placas de circuito, fabricação de joias e reparo de equipamentos eletrônicos. Além disso, os ferros de solda também podem ser utilizados para desfazer juntas soldadas, aplicando calor para o processo de dessoldagem.
Ferros de solda simples de baixa potência estão disponíveis em diferentes faixas de potência, geralmente entre 15 e 35 watts. A temperatura do elemento de aquecimento depende de fatores como a temperatura da peça de trabalho, o resfriamento provocado pelo ambiente e o equilíbrio térmico. Ferros de solda com controle de temperatura, equipados com termostatos e ajustes configuráveis, oferecem controle preciso da temperatura, aumentando a precisão e a eficiência da soldagem, embora possuam custo mais elevado do que os modelos básicos. Uma boa superfície de contato entre a ponta e a aplicação é essencial para aproveitar de forma eficaz a alta potência de uma estação de solda, independentemente da marca ou faixa de preço. Por exemplo, soldar um cabo grosso de cobre utilizando uma ponta de 0,2 mm exige pouca potência. Em contrapartida, uma ponta de 5 mm requer maior potência para manter a temperatura, tornando vantajosa a capacidade de alta potência da estação de solda.
| Aplicação | Ferro de solda | Potência mínima recomendada |
| Soldagem de placas de 1 ou 2 camadas / cabos finos | Contendo chumbo | 35W |
| Soldagem de placas de 1 ou 2 camadas / cabos finos | Livre de chumbo | 45W |
| Soldagem de placas multicamadas e/ou uso de solda sem chumbo | Contendo chumbo | 60W |
| Soldagem de placas multicamadas e/ou uso de solda sem chumbo | Livre de chumbo | 70W |
| Aplicações especiais, como transformadores pesados, cabos muito grossos, superfícies de cobre grossas/planos de terra | Todos | 100W |
Tabela 1: Diferentes requisitos de potência para várias aplicações de soldagem

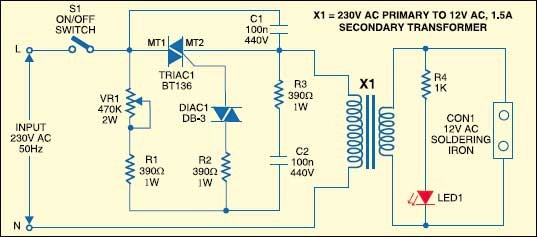

Figura 4: Circuito de ferro de solda com controle de temperatura(Fonte da imagem)
Os ferros de solda normalmente operam em redes elétricas de 230V/120V AC e estão disponíveis em várias potências. Para quem prefere o controle manual de temperatura, um circuito simples pode ser montado utilizando componentes como um interruptor de alimentação S1, TRIAC1, DIAC1, potenciômetro VR1, capacitores (C1 e C2) e resistores (R1 a R3) para regular a temperatura de um ferro de solda de 12V AC. Você pode ajustar o potenciômetro para alterar o ângulo de condução do TRIAC, controlando assim a potência de saída do ferro. Um LED vermelho dentro do circuito indica o status da alimentação para facilitar o monitoramento.

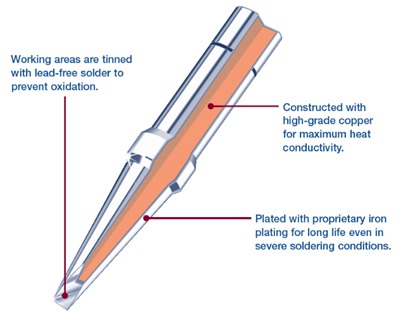

Figura 5: Corte transversal de uma ponta de ferro de solda
Ponta do ferro de solda: A ponta do ferro de solda, geralmente feita de cobre ou liga de cobre, transfere eficientemente a energia térmica do aquecedor para a junta de solda devido à sua excelente condutividade térmica. A condutividade da ponta determina a velocidade com que a energia térmica é transmitida. Sua forma geométrica, tamanho e capacidade de aquecimento afetam o desempenho e a eficiência. Vários processos de revestimento são usados para aumentar a vida útil da ponta e evitar a mistura de cobre e estanho.
Uma técnica envolve a galvanoplastia de níquel e ferro para criar uma barreira entre a base de cobre e a liga de solda. Outro método ignora o revestimento de níquel, usando o ferro como metal de barreira. Embora existam vários bicos de soldagem disponíveis, seis tipos principais são populares no mercado:
Ponta agulha (série I): A ponta do ferro de solda da série I, ou tipo agulha, é projetada para trabalhos intrincados, com um formato pontiagudo ideal para tarefas de precisão. No entanto, seu tamanho pequeno e área de superfície limitada transferem menos calor do que outras pontas, tornando-a inadequada para soldar componentes maiores.
Ponta cônica (série B): A ponta cônica apresenta uma extremidade arredondada e afilada que fornece calor preciso a uma área definida. Seu formato de cone facilita a soldagem de vários ângulos e a torna apropriada para uma ampla gama de aplicações, desde soldagem por pontos até soldagem por arraste.
Ponta chanfrada (série C): A ponta chanfrada, também conhecida como série C, oferece as vantagens das pontas de fenda e cônicas com sua borda inclinada. É ideal para soldagem por arraste, mas pode reter mais solda do que uma ponta cônica. Sua superfície curva permite o espalhamento fácil e a aplicação precisa de solda em vários pontos, próximos ou distantes.
Ponta de fenda ou cinzel (série D): As pontas de fenda são amplamente populares por sua versatilidade em várias tarefas de soldagem. Sua borda larga garante uma distribuição uniforme de calor e fluxo de solda. Elas se destacam em aplicações que exigem acesso entre componentes, sendo ideais para cabos, componentes de montagem em superfície mais largos e conexões na placa.
Ponta tipo Casco/Flow (série E): A ponta tipo casco, que se assemelha a um casco de cavalo, apresenta uma borda curva e uma superfície plana, oferecendo uma área de contato maior. Diferentemente das pontas de cinzel planas, as pontas tipo casco têm uma reentrância esférica e ajudam a corrigir problemas de bridging (curto-circuito por solda).
Ponta tipo Faca (série K): O formato exclusivo da borda da ponta tipo faca permite o acesso a cavidades entalhadas onde outras pontas podem ter dificuldade. Ela se destaca em aplicações com múltiplos terminais e no manuseio de componentes com terminais em formato J, como PLCCs e DRAMs. Além disso, sua borda inclinada é eficaz para lidar com pontes de solda (solder bridges). Quando combinada com fita dessoldadora e fluxo pegajoso (tacky flux), a ponta tipo faca remove a solda de múltiplas almofadas (pads) simultaneamente, oferecendo uma solução que economiza tempo.

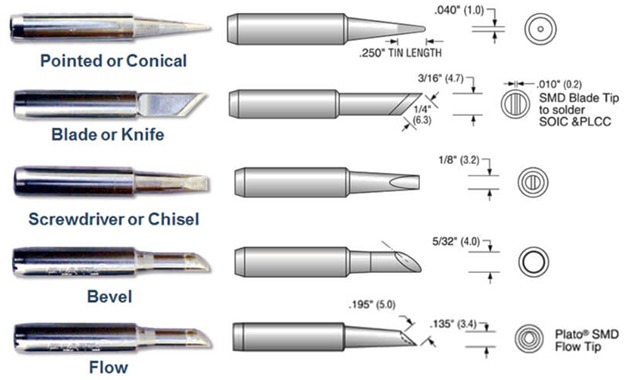

Figura 6: Tipos de pontas de ferro de solda(Fonte da imagem)
Para saber mais sobre ferros de solda, clique aqui e aqui. Você também pode encontrar informações úteis sobre pontas de solda clicando aqui.
| Ponta do ferro de solda | Aplicações |
| Ponta Agulha – Série I | Soldagem de passo estreito (narrow pitch soldering) e trabalho detalhado |
| Ponta Cônica – (Série B) | Trabalho em espaços confinados entre componentes, para passo estreito com CIs altos ao redor, e aplicações de conectores de fio. |
| Ponta Chanfrada – (Série C) | Para soldagem por arraste em pinos de passo fino em uma PCB para soldar uma fileira inteira rapidamente. |
| Ponta Cinzel (Série D) | Soldagem de fios grossos, componentes de montagem em superfície mais largos e conexões na placa, inclusive dessoldagem. |
| Ponta Tipo Casco (Série E) | Soldagem de fios de bitola pequena, soldagem por arraste, componentes maiores, eletrônica de potência e dissipadores de calor. |
| Ponta Tipo Faca (Série K) | Soldagem por arraste e pontual, retrabalho, limpeza de pads e correção de pontes de solda, re |
Tabela 2: Aplicação de várias pontas de ferro de solda
Para aplicação precisa de SMD, abaixo estão as pontas dedicadas –

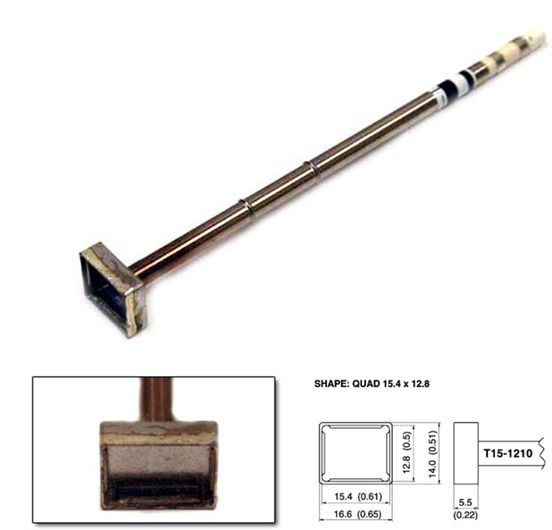

Figura 7: Ponta de solda Quad (Shape Quad)(Fonte da imagem)
Ponta Quad (Shape Quad): Elas podem aquecer múltiplos pinos ou cabos condutores simultaneamente. É usada para retrabalho de dispositivos de montagem em superfície (SMDs), particularmente Quad Flat Packs (QFPs).

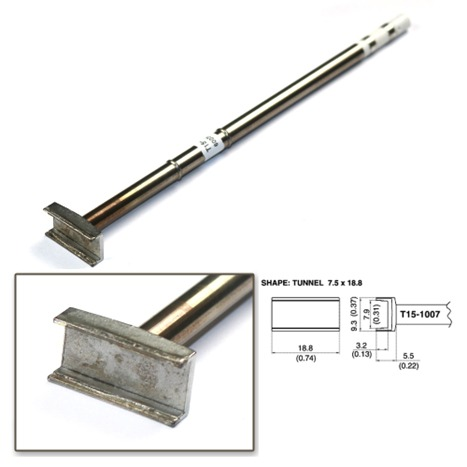

Figura 8: Ponta de solda Túnel (Shape Tunnel)(Fonte da imagem)
Ponta Túnel (Shape Tunnel): Esta ponta pode aquecer múltiplos pinos ou cabos condutores simultaneamente. É usada para retrabalho de SMDs e remoção de Small Outline Packages (SOPs).

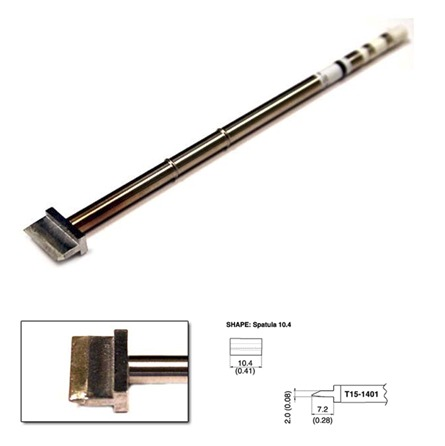

Figura 9: Ponta de solda Espátula (Shape Spatula)(Fonte da imagem)
Ponta Espátula (Shape Spatula): A ponta Espátula também é capaz de aquecer múltiplos pinos ou cabos condutores de uma vez, e é usada para retrabalho de SMDs. Este tipo de ponta também é adequado para tarefas de soldagem, como compressão térmica de PCBs flexíveis, caixas de blindagem RFI e conectores.

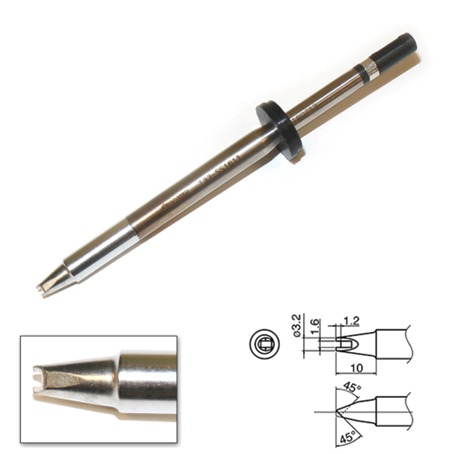

Figura 10: Ponta de solda Côncava (Shape Concave)(Fonte da imagem)
Ponta Côncava (Shape Concave): Possui uma ranhura na extremidade, tornando-a ideal para remover resistores e capacitores chip. É também uma excelente solução para soldagem de passo fino (fine-pitch soldering).

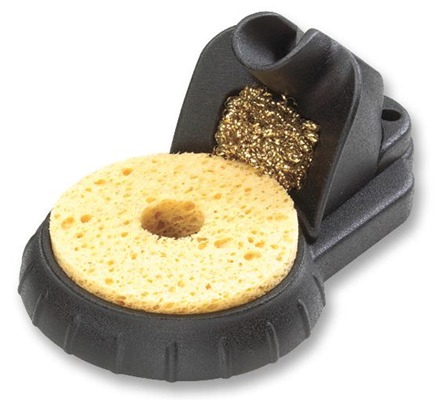

Figura 11: Suporte para ferro de solda e esponja para limpeza da ponta(Fonte da imagem)
Suporte para ferro de solda e esponja para limpeza da ponta – Usar um suporte tipo bancada resistente ao calor junto com um ferro de solda garante um armazenamento seguro entre os usos, minimizando acidentes e prevenindo o contato com materiais inflamáveis. A maioria das estações de solda vem equipada com este recurso essencial, frequentemente acompanhado por uma esponja ou esponja de latão para limpeza da ponta. Uma esponja limpa a ponta do ferro de solda removendo o acúmulo de oxidação, garantindo a aceitação ideal da solda. Embora uma esponja úmida seja uma opção, ela pode encurtar a vida útil da ponta devido às flutuações de temperatura. Em vez disso, opte por uma esponja de latão para melhor desempenho e longevidade.

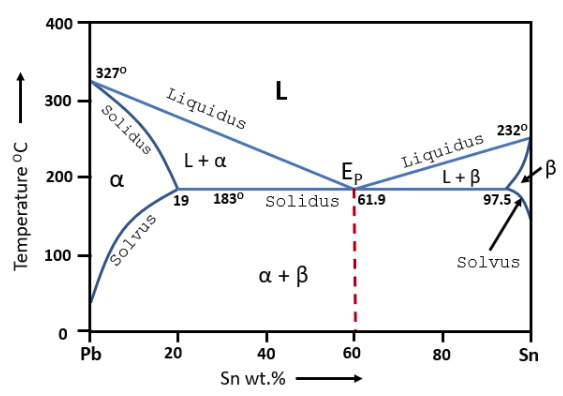

Figura 12: Diagrama de Fase Sn-Pb(Fonte da imagem)
Fio de solda – A solda, um componente vital na montagem eletrônica, é uma liga metálica fusível tipicamente feita de chumbo e estanho, com um baixo ponto de fusão abaixo de 350°C. Esta característica única permite que ela mantenha conjuntos eletrônicos unidos, permitindo expansão térmica, dissipação de calor e transmissão de sinal elétrico. Usada na montagem eletrônica, a solda atua como um material de ligação para componentes de circuito, chicotes de fiação, conectores e placas de circuito impresso (PCBs). Durante a soldagem, uma vez que a junta atinge a temperatura apropriada, a liga de solda fundida flui para o local, criando uma ligação robusta sem derreter os itens conectados. Existem muitas opções de solda disponíveis hoje, mas você pode simplificar sua pesquisa concentrando-se em três categorias principais:
À base de chumbo (Lead-based): A solda com chumbo, uma mistura de metais que consiste principalmente em estanho (Sn) e chumbo (Pb), há muito tempo depende de combinações de chumbo-estanho para soldagem eletrônica. Ela vem em dois tipos populares:
- Solda 63/37, com 63% de estanho e 37% de chumbo, é a escolha padrão por seu acabamento brilhante e fusibilidade. Forma uma liga eutética com ponto de fusão de 183°C, amplamente utilizada em técnicas de soldagem elétrica.
- Solda 60/40, com 60% de estanho e 40% de chumbo, é menos utilizada devido à menor qualidade da solda, maiores requisitos de temperatura de fusão e juntas menos brilhantes em comparação com a solda 63/37.
A baixa temperatura eutética da solda Sn-Pb (ilustrada na Figura 7) a 183°C oferece excelente resistência e flexibilidade, tornando-a durável sob ciclos térmicos. O Pb, embora forneça solubilidade adequada, combina-se prontamente com o Sn. Eles são comumente usados em embalagens de nível de placa (board-level packaging), e composições de solda como 63Sn37Pb e 60Sn-40Pb exibem propriedades eutéticas ou quase-eutéticas. O Pb na solda Sn-Pb fornece vantagens técnicas, como redução da tensão superficial e melhoria da molhabilidade (wetting), com a solda 63Sn-37Pb exibindo menor tensão superficial a 280°C (470mN/m) em comparação com o estanho puro (550N/m a 232°C).
O fio de solda com chumbo faz a transição rapidamente entre os estados sólido e líquido, com mudanças de temperatura que ajudam a minimizar juntas frias. Apesar do aumento das regulamentações sobre itens contendo chumbo, a solda de estanho e chumbo continua sendo amplamente utilizada na fabricação elétrica, linhas de gás e soldagem de latão. Além disso, a solda de chumbo/zinco oferece uma alternativa econômica para conectar metais como alumínio e ferro fundido, graças à capacidade do zinco de reduzir tanto os pontos de fusão quanto os custos.

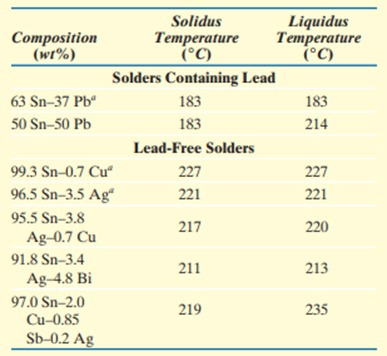

Tabela 3. Diferentes tipos de solda são comumente usados na indústria eletrônica, joalheria e encanamento (fonte)
Sem chumbo (Lead-free): O processo de soldagem com chumbo é mais fácil devido ao baixo ponto de fusão e às propriedades de fluxo do chumbo. No entanto, pressões ambientais (o uso comercial de solda contendo chumbo é proibido de acordo com as leis da Diretiva Europeia), conformidade regulatória (RoHs) e incentivos financeiros deslocaram o foco para alternativas sem chumbo e aceleraram a adoção de soldas sem chumbo. Essas soldas são formuladas principalmente com metais como índio (In), estanho (Sn) e alumínio (Al). O fio de solda sem chumbo é primariamente uma mistura de Estanho (Sn), Prata (Ag) e Cobre (Cu), tipically com uma proporção de 96,5% Sn, 3% Ag e 0,5% Cu. Esta composição oferece condutividade elétrica superior e resistência à deformação em comparação com a solda padrão de estanho-chumbo (uma composição eutética de proporção 63/37). Ela possui um ponto de fusão semelhante ao da solda de estanho-chumbo em torno de 227°C com condutividade elétrica aprimorada. Isso a torna particularmente adequada para trabalhos eletrônicos intrincados e montagem de circuitos. Outra opção envolve a inclusão de uma pequena quantidade de prata, oferecendo um ponto de fusão mais baixo de aproximadamente 217°C, embora a um custo ligeiramente mais alto. Apesar de um ponto de fusão um pouco mais elevado, a confiabilidade entre soldas com e sem chumbo é tipicamente comparável, especialmente na soldagem manual. Essas soldas são convenientemente embaladas em carretéis ou dispensadores, de forma semelhante às soldas tradicionais.

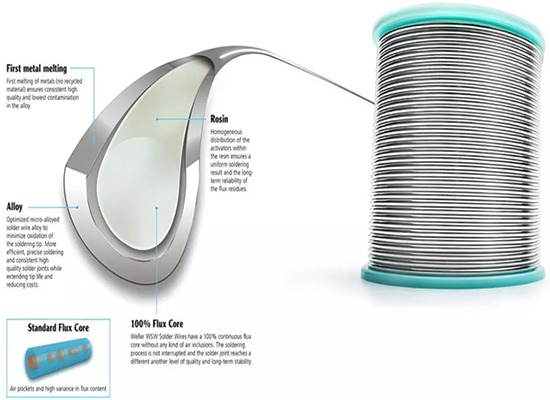

Figura 13: Visão infográfica do fio de solda(Fonte da imagem)
Núcleo de fluxo (Flux-core): Este tipo de solda integra a liga de solda e o fluxo dentro do fio de soldagem. Durante a soldagem, o fluxo forma uma camada protetora ao redor da peça de trabalho, resultando em conexões eletrônicas mais limpas e melhores propriedades de molhabilidade. Existem dois tipos comuns de fluxo: núcleo ácido, ideal para ligações de alta temperatura, e núcleo de resina (rosin), preferido para aplicações elétricas devido à sua natureza não corrosiva. Tanto as opções à base de chumbo quanto as sem chumbo estão disponíveis com núcleos de fluxo. Os fios de solda com núcleo de resina e ácido têm formato de tubo, com o fluxo no centro. A solda com núcleo de resina apresenta um fluxo suave, tornando-a ideal para soldar peças onde a remoção de resíduos é desafiadora, como placas de circuito elétrico ou conexões elétricas. Seu resíduo não corrosivo elimina a necessidade de limpeza pós-soldagem, tornando-a adequada para aplicações com flutuações extremas de temperatura. A solda com núcleo de resina é preferida para trabalhos de precisão, embora bitolas mais grossas sejam necessárias para métodos com maçarico.
Em contraste, a solda com núcleo ácido é projetada para soldagem agressiva, particularmente para juntas de aço-metal. Sua composição química especializada limpa a oxidação dos metais, garantindo juntas satisfatórias. O fluxo ácido é comumente empregado em reparos de metal e aplicações de encanamento, enquanto o fluxo de resina normalmente encontra aplicação em eletrônica.

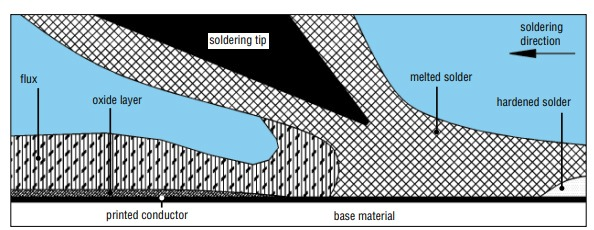

Figura 14: Reação do fluxo durante a soldagem em um condutor impresso quando um fio de solda com núcleo de fluxo é usado(Fonte da imagem)
Fluxo de soldagem – O fluxo de soldagem, um elemento crucial na soldagem eletrônica manual e automatizada, é essencial na preparação de superfícies metálicas. A limpeza e remoção de óxidos e impurezas garantem a formação de juntas de solda ideais. Os óxidos reduzem a condutividade e restringem o fluxo elétrico pelas placas de circuito. O fluxo de solda também evita a reoxidação, reduz a tensão superficial e a viscosidade da solda fundida, aumenta a molhabilidade e facilita a criação de juntas elétricas e mecânicas permanentes. Está disponível em pasta, líquido ou em formas de núcleo dentro do fio de solda, contendo ingredientes ativos como resina ou ácidos orgânicos que reagem com óxidos metálicos. Na indústria eletrônica, o fluxo de soldagem divide-se em três categorias principais:
- Fluxo de Resina (Rosin): Derivado da resina do pinheiro, este é um dos fluxos mais antigos e amplamente utilizados. Este fluxo flui facilmente, mesmo em altas temperaturas. Embora inerte em seu estado sólido, torna-se ácido quando aquecido, removendo eficazmente óxidos e partículas das superfícies. Recomenda-se a limpeza com álcool isopropílico, e o resíduo de fluxo deve ser removido prontamente para evitar problemas potenciais.
- Fluxo Orgânico: Também conhecido como fluxo solúvel em água, este tipo é derivado de ácidos orgânicos como ácido cítrico, lático e esteárico combinados com solventes como álcool. Ele elimina a necessidade de fluxos à base de álcool, reduz as emissões de VOC (compostos orgânicos voláteis) e atende a regulamentações rigorosas. Ativadores ácidos, como compostos de cloro e bromo, necessitam de remoção total de resíduos para longevidade e confiabilidade. Os fluxos solúveis em água fornecem condições ideais de soldagem, raramente queimam durante a soldagem e são mais suaves com os metais do que outros fluxos.
- Fluxo Inorgânico: Formulado com produtos químicos como boratos, fluoretos e cloretos, este fluxo destina-se ao uso com metais robustos como latão, cobre e aço inoxidável. Não é recomendado para circuitos elétricos e é empregado principalmente em aplicações de soldagem não elétricas, como encanamento. Altamente corrosivo, qualquer resíduo deixado para trás pode comprometer as juntas de solda.
Clique aqui para encontrar uma variedade de fluxos de solda, e aqui para a gama versátil de limpadores de fluxo.

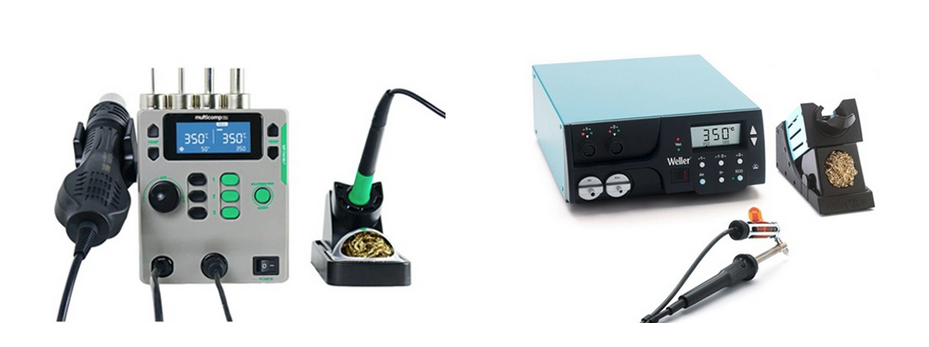

Figura 15: (a) e (b) Estação de retrabalho de 2 canais(a. Fonte da imagem)(b. Fonte da imagem)
Dessoldagem e retrabalho
Dessoldagem é o processo de remoção de componentes eletrônicos de uma placa de circuito através da fusão e remoção da solda que os mantém no lugar. É o inverso da soldagem, onde se deseja destacar um componente sem danificá-lo ou à placa. Além dos componentes padrão encontrados em estações de solda, algumas peças adicionais são incluídas. Ao contrário das estações de solda que dependem do contato direto com a solda ou componentes para precisão, as estações de retrabalho evitam totalmente o contato direto.
Estações de retrabalho são ferramentas essenciais na fabricação de eletrônicos e tarefas de reparo. Especificamente projetadas para manipular componentes eletrônicos em placas de circuito impresso (PCBs), estas estações incorporam recursos avançados, incluindo um mecanismo de aquecimento (utilizando ar quente ou tecnologia infravermelha), regulagem precisa de temperatura e fluxo de ar, bocais ou pontas intercambiáveis e um sistema de vácuo para remoção de componentes. Técnicos usam estações de retrabalho para aplicar calor controlado em áreas específicas, derreter a solda e dessoldar componentes, e executar procedimentos intrincados de retrabalho. Estas estações são cruciais na restauração de PCBs com mau funcionamento, substituição de componentes defeituosos e modificação de circuitos para garantir o desempenho ideal. Elas são particularmente eficazes para retrabalhos delicados em montagem de superfície, garantindo a segurança de componentes frágeis. Os acessórios essenciais para estações de retrabalho são:
- Pontas de Bocal: Escolha pontas de soldagem de ar quente compatíveis para o seu modelo de estação.
- Solda: Opções de solda de qualidade para várias aplicações.
- Limpador de Ponta: Mantenha o desempenho da ponta com limpeza regular.
- Fluxo: Solução líquida para limpeza de superfícies metálicas.
- Pinças SMD: Auxiliam no manuseio de componentes pequenos com segurança.
- Manta de Bancada ESD: Protege os componentes contra descargas estáticas.
- Pulseira ESD: Pulseira antiestática vestível para prevenir descargas.
Clique aqui para saber mais sobre estações de dessoldagem avançadas.
Seleção e configuração da Estação de Solda
Seja você reparando eletrônicos, criando joias ou montando placas de circuito, selecionar a estação de solda certa é crítico para o sucesso de projetos de manufatura. Antes de comprar, considere os modos de operação, características específicas, tipos e acessórios necessários. Sua escolha impacta diretamente a qualidade dos resultados da soldagem. Aqui estão algumas considerações a ter em mente-
- Controle e estabilidade de temperatura
- Nível de potência
- Tempo de aquecimento
- Recursos e funções
- Segurança e ergonomia
Controle e estabilidade de temperatura: – Garanta que sua estação de solda ofereça controle e estabilidade de temperatura confiáveis para manter uma qualidade de soldagem consistente. Procure por regulagem precisa de temperatura (geralmente entre 150 e 450 graus C) e rápida recuperação térmica para minimizar variações de temperatura. Alguns ferros de solda têm controle de temperatura integrado, o que é essencial para tarefas que exigem temperaturas diferentes. Calor insuficiente pode levar a juntas fracas, enquanto o superaquecimento pode danificar componentes. Considere uma estação com um transformador inteligente integrado e controle de temperatura PID para um desempenho de primeira linha. Esses recursos monitoram a temperatura a cada 20ms, garantindo um ajuste rápido da temperatura e prevenindo problemas como juntas frias e danos aos componentes.
Nível de potência: – Conhecer a potência de uma máquina de solda antes de selecioná-la definitivamente é vital. Máquinas de baixa potência têm dificuldade em manter a estabilidade da temperatura e têm tempos de aquecimento lentos. Os níveis de potência ideais variam de 10 a 900 watts, sendo 40 a 80 watts adequados para tarefas eletrônicas típicas, com maior potência permitindo um trabalho mais rápido.
Tempo de aquecimento: – Opte por um ferro de solda de maior potência para um aquecimento mais rápido, principalmente se você o usar com frequência. A diferença entre elementos de aquecimento de cerâmica e nicromo é que o nicromo é resistente ao calor e pode aquecer mais lentamente, enquanto a cerâmica aquece rapidamente.
Recursos e funções: – Considere recursos adicionais que podem melhorar o desempenho de sua estação de solda. Recursos como um display digital fornecem controle preciso da temperatura, enquanto o modo de espera (standby) conserva energia e prolonga a vida útil da ponta durante a inatividade. Funções de calibração garantem a precisão da temperatura. Modos de desligamento automático ou standby são recomendados para muitas aplicações, resfriando a ponta de soldagem para reduzir o desgaste e economizar energia. Avalie acessórios incluídos, como pontas intercambiáveis, suportes, esponjas de limpeza e ferramentas de calibração para determinar sua adequação.
Segurança e ergonomia: – Para garantir a segurança durante o trabalho, investir em uma estação de solda de qualidade de marcas respeitáveis como Multicomp-pro é crucial. Ferros de solda baratos apresentam riscos como superaquecimento, riscos de incêndio ou choques elétricos. Ao escolher uma estação, priorize a segurança e a ergonomia. Procure por recursos como ferros aterrados para evitar descarga eletrostática, acessórios de limpeza como esponjas ou lã de latão para evitar choque térmico e suportes resistentes ao calor para evitar queimaduras. Opte por uma estação de solda com um ferro confortável e leve que se adapte bem à sua mão, reduzindo a fadiga. Além disso, escolha estações de solda com recursos de segurança ESD integrados como aterramento, proteção estática ou revestimentos antiestáticos para minimizar os riscos de descarga eletrostática (ESD) e proteger componentes eletrônicos sensíveis.
Melhores práticas de manutenção
A manutenção do ferro de solda não é apenas benéfica — é essencial para profissionais sérios de artesanato. Ao realizar tarefas de cuidado simples, porém críticas, os usuários garantem o desempenho máximo de seus equipamentos, resultando em saídas de soldagem de maior qualidade. A manutenção mantém o ferro de solda confiável, permitindo que os usuários foquem na criação em vez da manutenção. A manutenção preventiva e a limpeza regular prolongarão a vida útil de sua estação de solda, garantindo anos de uso confiável sem substituição de peças. Integrar essas diretrizes à sua rotina leva a uma experiência de soldagem gratificante, marcada por eficiência e qualidade duradouras. As melhores práticas incluem-
- Selecionar componentes de qualidade.
- Limpeza regular.
- Inspecionar fiação, cabos e conexões.
- Calibração periódica.
Selecionar componentes de qualidade- opte por componentes de qualidade ao configurar sua estação de solda. Investir em marcas de ponta como Multicom Pro, Weller, e Duratool garante uma operação mais suave e maior durabilidade. Componentes de qualidade também podem economizar dinheiro a longo prazo, minimizando os custos de reparo e mantendo um desempenho confiável.
Limpeza regular- A limpeza é crucial para manter sua estação de solda e remover o excesso de fluxo com pincéis ou lenços. Aplique graxa eletrônica antes do armazenamento para evitar a oxidação e manter a eficiência.
A ponta do ferro de solda é crucial para um trabalho de qualidade e para a longevidade da ferramenta, pois entra em contato direto com os materiais de soldagem. A limpeza é vital para remover oxidação, detritos ou materiais estranhos que dificultam a transferência de calor. Use uma esponja úmida ou limpador de ponta de latão para limpeza, evitando materiais abrasivos que possam danificar a superfície. Após a limpeza, reestanhe a ponta aplicando solda aquecida para evitar a oxidação, estendendo assim sua vida útil.
Inspecionar fiação, cabos e conexões – Verifique rotineiramente a fiação e os cabos em busca de desgaste ou danos, como isolamento desfiado ou rachado. Substitua fios danificados imediatamente por novos que atendam às especificações do fabricante. Verifique periodicamente os recursos de segurança, como interruptores de circuito de falha de aterramento (GFCI), para proteção contra riscos de choque elétrico. Consulte sempre o manual para solução de problemas de fiação ou cabos para garantir o desempenho e a eficácia ideais. Inspecione regularmente os terminais, especialmente aqueles próximos a áreas aquecidas, como terminais de fonte de alimentação propensos à corrosão por exposição ao calor. Aperte quaisquer conexões soltas para evitar riscos como curtos-circuitos ou choques elétricos.
Calibração periódica- A calibração é uma prática avançada de manutenção para garantir o controle preciso da temperatura nos ferros de solda. O desvio da temperatura ao longo do tempo pode levar a leituras imprecisas, impactando a qualidade da soldagem. Para calibrar, certifique-se de que o ferro esteja em temperatura ambiente, use uma sonda ou câmera térmica para medir a temperatura da ponta. Ajuste o controle de temperatura até que corresponda à temperatura desejada, repetindo até que esteja consistente. A calibração regular é crucial para o desempenho confiável, especialmente para ferros usados com frequência.
Figura 16: O gráfico de funcionamento do modo de espera (sleep mode) do ferro de solda(Fonte da imagem)
Estações de Solda Inteligentes e suas vantagens
Estações de solda inteligentes revolucionaram a soldagem ao automatizar os ajustes de temperatura. Equipadas com sensores de temperatura ou termopares próximos ao elemento de aquecimento, estas estações mantêm as temperaturas da ponta constantes sem exigir intervenção manual. Os benefícios incluem-
- Controle preciso de temperatura: Estações inteligentes garantem resultados de soldagem consistentes monitorando e ajustando continuamente os níveis de temperatura.
- Oxidação reduzida: Estações inteligentes mantêm temperaturas médias mais baixas, minimizando a oxidação nas pontas de soldagem. Isso prolonga a vida útil da ponta e reduz a necessidade de limpeza e substituições frequentes.
- Vida útil da ponta estendida com modo de espera: Estações inteligentes podem usar temperaturas mais baixas para aumentar a vida útil da ponta exponencialmente. O modo de espera reduz ainda mais a temperatura média, estendendo a vida útil da ponta em até cinco vezes. Quando a ferramenta repousa em seu suporte, o modo de espera reduz automaticamente a temperatura da ponta abaixo do ponto de fusão da solda, evitando a dissolução do revestimento de ferro da ponta na solda fundida. Após um período configurável de inatividade da ferramenta (padrão de 10 minutos), a ferramenta entra em modo de hibernação. Isso corta o fornecimento de energia, permitindo que a ponta atinja a temperatura ambiente, prevenindo a oxidação e conservando energia.
- Tecnologia Smart-Heat: O Smart-Heat mede diretamente a potência na junta de solda, eliminando riscos de ultrapassagem de temperatura vistos em estações inteligentes tradicionais. Além disso, mantêm temperaturas consistentes sem calibração, garantindo temperaturas de soldagem precisas ao longo do tempo. Isso aumenta a produtividade em temperaturas mais baixas, ignorando os atrasos do ciclo de controle.

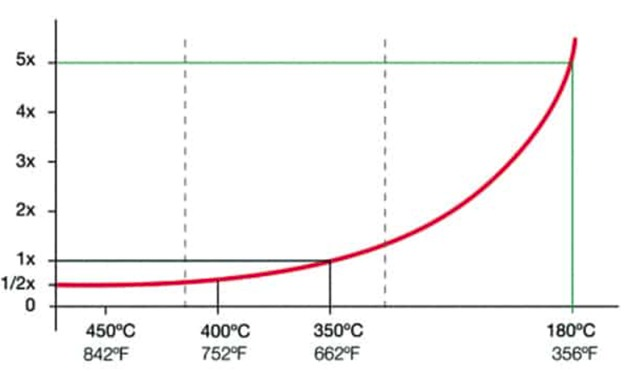

Figura 17: Aumento na vida útil do produto em relação à temperatura(Fonte da imagem)
Aplicações da estação de solda
As estações de solda são ferramentas essenciais na eletrônica, permitindo a união precisa de componentes elétricos. Elas são amplamente utilizadas em engenharia elétrica e projetos de P&D, bem como em ambientes comerciais, industriais e domésticos. Além da eletrônica, essas ferramentas versáteis também são vitais para eletricistas, joalheiros, metalúrgicos e artesãos.
| Electronic circuit boards/PCBs | Soldering creates reliable electrical connections on circuit boards |
| Electrical systems | Used to join wires and connect them to control panels |
| Auto body repair | Soldering can smooth uneven surfaces, strengthen joints, and aid in bodywork |
| Roofing | Wide-tipped soldering tools are ideal for joining roofing materials while braving the outdoors |
| Vacuum Tubes | Soldering can act as an insulator and sealant in vacuum tubes |
| Jewelry Design | With specialized tips, soldering enables precise work in jewelry making |
| Arte e Artesanato | A soldagem permite a criação de belas peças de vitral e mosaico |
| Encanamento | Soldas sem chumbo são usadas para criar conexões seguras em espaços apertados de encanamento |
| Projetos DIY (Faça você mesmo) | Várias ferramentas de soldagem oferecem soluções para diferentes tarefas de reforma residencial |
Tabela 4: Diferentes áreas de aplicação da estação de solda
Conclusão
As estações de solda são cruciais para alcançar resultados de soldagem de alta qualidade e confiabilidade em vários campos técnicos. Este guia abrangente oferece aos engenheiros uma visão definitiva sobre as estações de solda, cobrindo seus componentes, recursos, tipos e aplicações. Esse conhecimento pode ajudar os engenheiros a tomar decisões informadas ao selecionar estações de solda adaptadas às suas necessidades específicas, aumentando a precisão, eficiência e segurança em seus esforços de soldagem. Compreender os princípios fundamentais da soldagem e os fatores críticos para a seleção do equipamento apropriado ajuda os engenheiros a usar as estações de solda de maneira eficaz em seus projetos de pesquisa e desenvolvimento. Ao considerar fatores como controle de temperatura, qualidade, ergonomia e recursos adicionais, os engenheiros podem tomar decisões fundamentadas para elevar seus projetos de soldagem a novos patamares e contribuir para o sucesso de seus empreendimentos em diversos domínios científicos e de engenharia.
