Novo KiCad7 é lançado e traz diversas melhorias

O projeto KiCad anunciou o lançamento da versão 7.0.0.  O KiCad 7 é uma atualização significativa do KiCad 6 e vem com vários novos recursos interessantes, bem como melhorias nos recursos existentes.

O KiCad 7 é um grande lançamento, apesar de vir apenas um ano após o KiCad 6 — no ano passado, os desenvolvedores fizeram mais de 6.000 commits, corrigindo mais de 1.200 problemas relatados e adicionando vários novos recursos.

Destaques de recursos e melhorias no KiCad 7

A seguir apresento alguns destaques do Kicad 7.

Fontes personalizadas

O suporte a fontes personalizadas agora está disponível nos editores de esquemático, PCB e planilha para permitir o uso de qualquer fonte do sistema.

kicad 7

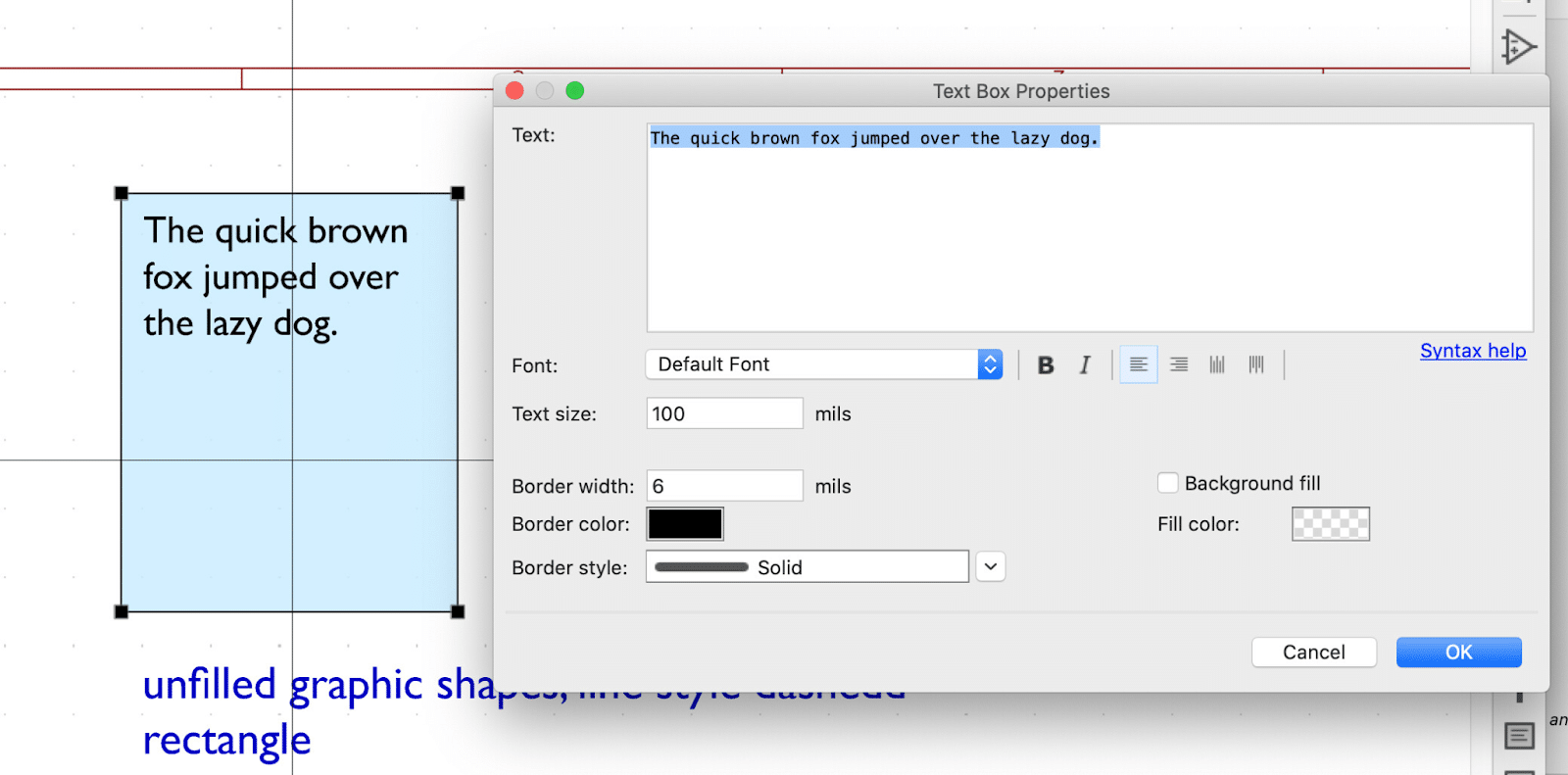

Caixas de texto

O suporte de caixa de texto foi adicionado nos editores de esquema e PCB.

kicad 7

Atualização automática de plug-in e do gerenciador de conteúdos

O plug-in e o gerenciador de conteúdo agora podem verificar automaticamente se uma versão atualizada de um pacote instalado está disponível e solicitar que o usuário atualize. Contente. Cada vez que o KiCad é iniciado, o status do plug-in é consultado automaticamente em segundo plano e exibido:

kicad 7

Editores de Esquemas e Símbolos

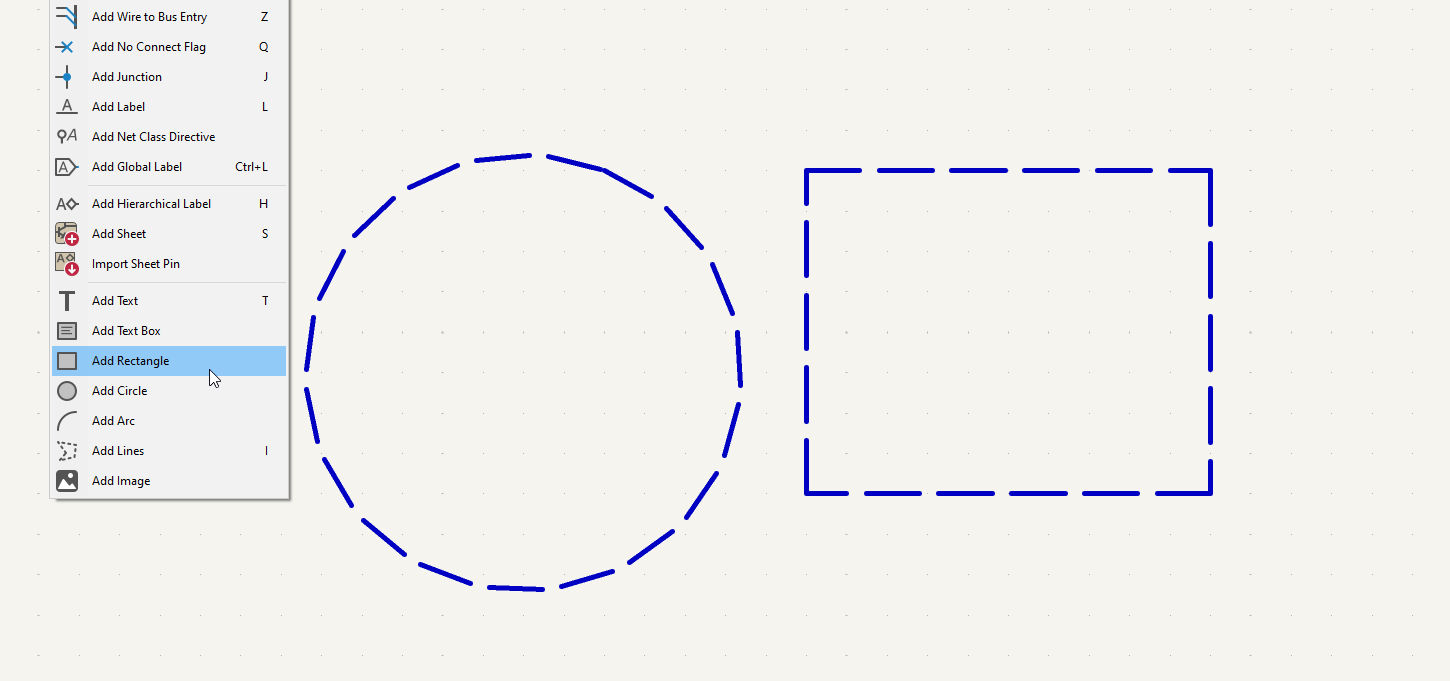

O suporte para primitivos simples de retângulo e círculo foi adicionado aos editores de esquemas e símbolos para arredondar as formas já fornecidas.

Arrasto Ortogonal

O arrasto ortogonal força todos os fios a se estenderem e se moverem formando ângulos retos, conforme esperado para um esquema.

kicad 7

Interface da Linha de comando

O utilitário de linha de comando kicad-cli foi lançado para permitir o script de muitas das saídas do editor KiCad, como exportar BoM, netlist, SVG, DXF, arquivos drill, Gerbers e assim por diante, atualizar símbolos ou até mesmo verificar a versão KiCad:

kicad 7

Aprimoramentos da tabela de pinos do editor de símbolos

A tabela de pinos do editor de símbolos tem vários novos recursos, incluindo a capacidade de:

  • Filtrar os pinos para uma unidade.
  • Altere a unidade de um pino da tabela.
  • Criar ou remover pinos em um símbolo de grupo adicionando/removendo o número do pino.

Do Not Populate (“DNP”)

Foi adicionado suporte para marcar símbolos explicitamente em um esquema como Do Not Populate (“DNP”). Os símbolos resultantes são acinzentados no esquema e marcados com uma cruz vermelha. Os símbolos DNP são excluídos de quaisquer arquivos de montagem gerados pelo KiCad.

Bitmaps de fundo.

Um recurso solicitado pelos usuários tem sido a capacidade de exibir uma imagem em segundo plano para que os traços de PCB e os layouts de pegada possam ser copiados facilmente de algum PCB de referência original ou pegada sendo engenharia reversa.

Diversas outras melhorias foram implementadas:

  • Melhoria do Drag & Drop
  • Suporte aos processadores Apple (M1, M2, etc)
  • Melhorias nos Editores de Esquemas e Símbolos
  • ERC (Electrical Rule Checks) para avisar quando os símbolos são colocados usando uma grid incompatível.
  • Fios em ângulos de 45 graus
  • Editor de modelo de simulação
  • Bibliotecas de banco de dados
  • Hiperlinks em Esquemas
  • Melhorias no PDF

Confira mais no texto de anúncio dessa nova versão: https://www.kicad.org/blog/2023/02/Version-7.0.0-Released/

O Kicad 7 está disponível para diversos sistemas operacionais. Faça o Download em: https://www.kicad.org/download/

O KiCad 6.x não será mais mantido e o KiCad 7.x receberá correções de bugs no próximo ano, enquanto o KiCad 8 está sendo desenvolvido e pronto para lançamento em 2024.

Saiba mais

Boas práticas para gerar BOM no KiCad 6 (Linux)

Boas práticas no KiCad 6 – Configuração de folhas e sugestão de hierarquia

Kicad 6 – O que já era bom, ficou ainda melhor!

Criando placas eletrônicas com Kicad

Licença Creative Commons Esta obra está licenciada com uma Licença Creative Commons Atribuição-CompartilhaIgual 4.0 Internacional.
Home » Notícias » Novo KiCad7 é lançado e traz diversas melhorias

EM DESTAQUE

WEBINARS

LEIA TAMBÉM

JUNTE-SE HOJE À COMUNIDADE EMBARCADOS

Comentários:
Notificações
Notificar
4 Comentários
recentes
antigos mais votados
Inline Feedbacks
View all comments
Luís Bulek
Luís Bulek
17/02/2023 13:21

Hoje o Google me mostrou o post do Embarcados (thanks Fábio) e eu fui atrás desta nova versão, tentei instalar via ppa mas o meu Linux Mint é ainda baseado no Ubuntu 18.04 então não aceita a instalação do Kicad 7 via ppa, apenas a versão 6, mas se você tem o Flatpak instalado pode instalar assim: flatpak install –from https://flathub.org/repo/appstream/org.kicad.KiCad.flatpakref , funciona beleza e dá para manter a versão 6 e 7 independentes. Creio que a versão Kicad 7 via ppa irá funcionar para os Linux Mint mais atualizados (não testei), tenho que instalar uma versão mais nova (preguiça).… Leia mais »

leandro
leandro
14/02/2023 10:45

Nossa esse Kicad tá só que cresce, nem me acostumei direito com a versão 6 e a 7 já foi lançada .
