HaneSOM — Um pequeno módulo para Linux Embarcado

A empresa belga, DAB Embedded, trouxe para o mercado o HaneSOM, um pequeno módulo com suporte a Linux.

O HaneSOM é baseado no SiP Microchip SAMA5D2 com arquitetura ARM Cortex-A5, operando em 500 MHz com memória RAM de 1 Gbit DDR2. O módulo possui ainda 32 Mbit de memória flash QSPI e um CI gerenciador de energia, o MIC2800.

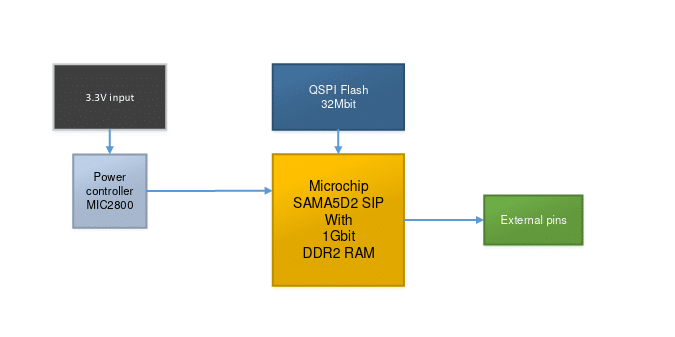

A figura a seguir exibe o diagrama de blocos do HaneSOM:

O módulo possui pinos no formato castellated dando acesso aos seguintes barramentos:

  • SD card
  • Display — 24-bit RGB LCD TFT interface; controlador touch capacitivo;
  • Câmera — Suporte para sensor de câmera CMOS de até 5 MP
  • Audio — SSC, I2S
  • Networking — 10/100M Ethernet
  • USB — USB 2.0 (OTG e host)
  • SPI, I2C, UART, CAN-FD, 12-bit ADC, PWM

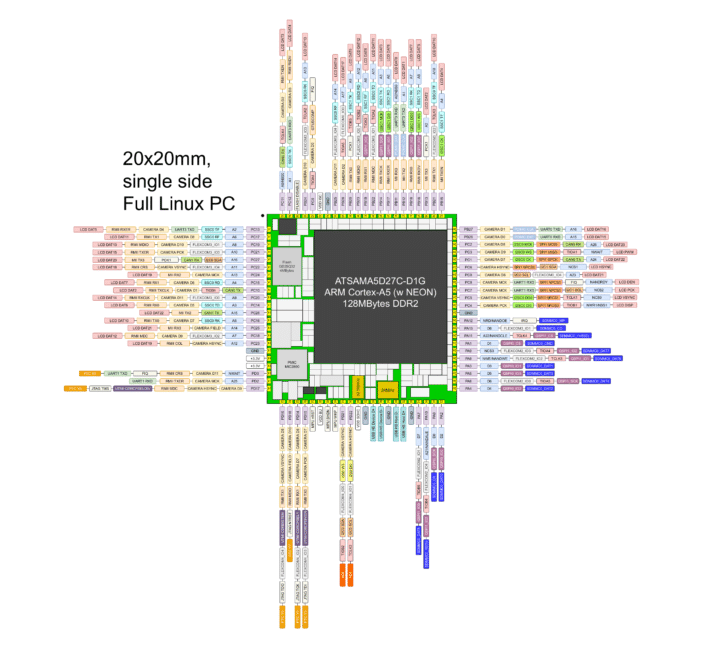

O módulo possui 20 x 20 mm e seu pinout é exibido a seguir:

O módulo foi feito para aplicações de IHM, câmeras inteligentes, computação na borda, IA, etc.

Confira o vídeo do módulo:

O módulo suporta Yocto, Buildroot, OpenWRT, e Baremetal.

O HaneSOM está disponível no Tindie, por $37.00, com mais detalhes e documentações.
