A Sonatino é uma inovadora placa de áudio, desenvolvida pela Lumination Labs, que está chamando a atenção dos entusiastas de eletrônicos e makers. Com um tamanho equivalente ao do Raspberry Pi Zero, essa placa utiliza o poderoso chip ESP32-S3 para oferecer recursos de áudio de alta qualidade. Neste artigo, exploraremos os detalhes dessa placa incrível que promete revolucionar a reprodução de áudio em projetos DIY.
Sonatino
A Sonatino é baseada no módulo ESP32-S3 da Espressif Systems, conhecido por sua performance e recursos avançados. Essa placa compacta apresenta um design inteligente que aproveita ao máximo o espaço disponível, permitindo que seja facilmente integrada em projetos de diferentes naturezas.
Com o Sonatino, é possível reproduzir e gravar áudio de forma prática e eficiente. O chip ESP32-S3, além de oferecer um poder de processamento considerável, conta com recursos avançados de conectividade Wi-Fi e Bluetooth, ampliando ainda mais as possibilidades de uso da placa.
Além disso, a Sonatino suporta uma ampla variedade de formatos de áudio, permitindo a reprodução de músicas em alta fidelidade. Ela possui um DAC de áudio Cirrus Logic WM8524 e DAC de áudio WM8782 com capacidade de saída estéreo de 24 bits e entrada mono de 192 kHz, respectivamente, um amplificador de alto-falante e dois pinos para conexão de alto-falante, um conector de áudio de 3,5 mm e um slot para cartão microSD para o armazenamento de áudio ou outros dados.
Os Melhores Treinamentos sobre Sistemas embarcados e IoT
Cursos com professores qualificados para acelerar sua carreira e projetos

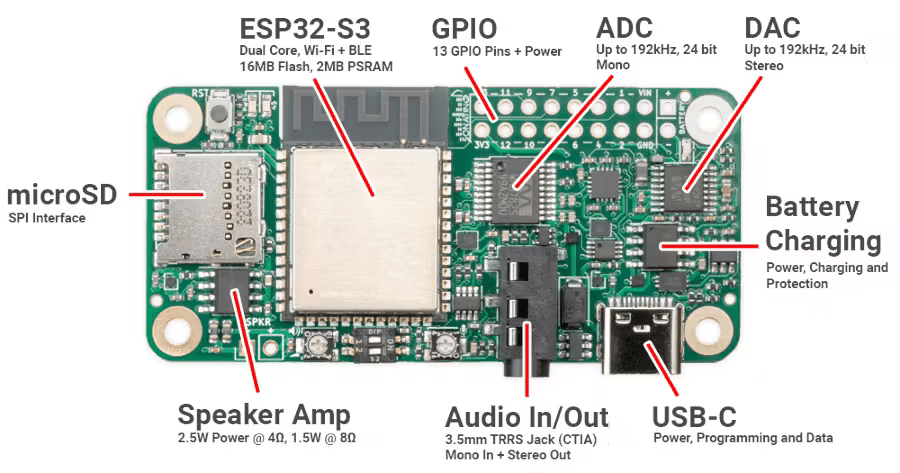

Especificações da Sonatino
Microcontrolador e armazenamento:
- Microcontrolador: ESP32-S3-WROOM-1 com flash de 16 MB e PSRAM de 2 MB
- Armazenamento adicional: slot para cartão microSD com interface SPI
Áudio:
- DAC: Cirrus Logic WM8524 — saída de até 24 bits e 192kHz (estéreo)
- ADC: Cirrus Logic WM8782 — entrada de até 24 bits e 192kHz (mono)
- Formato de áudio: I2S
- Amplificador do alto-falante: PAM8302 — 2,5 W @ 4Ω (mono) com volume ajustável
- Interface: conector de áudio de 3,5 mm com suporte para entrada e saída (padrão TRRS, CTIA)
- Amplificador de fone de ouvido estéreo: TPA6132A2
- Pré-amplificador de microfone: MAX4467
- Nível de entrada: nível de microfone ou linha
- Nível de saída: nível de linha ou fone de ouvido
- Conexão do alto-falante: pinos integrados, terminal de parafuso opcional
Conectividade:
- WiFi: 802.11 b/g/n
- Bluetooth: 5.0 (LE)
- GPIO: 13 pinos de E/S de uso geral
- USB-C para programação e E/S de dados
Alimentação:
- Fonte de alimentação: USB-C, bateria LiPo/Li-Ion de 3,7 V ou 5 V CC
- Carregamento da bateria: Circuito de carregamento com proteção contra sobrecarga e descarga excessiva
- Modo de baixo consumo de energia: o ESP32-S3 suporta hibernação profunda e os componentes de áudio podem ser colocados no modo de baixo consumo de energia para prolongar a vida útil da bateria
- Conexão da bateria: pinos integrados, conector de bateria JST PH 2 opcional (verifique a polaridade antes de conectar)

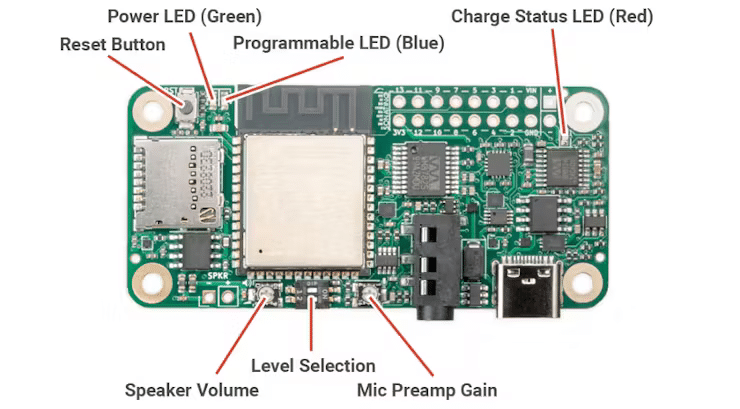

Interface:
- Trim pots para ajustar o volume do alto-falante e o ganho do microfone
- Interruptores DIP para selecionar o nível de microfone/linha e nível de linha/fone de ouvido
- Botão de reset
- LED de status azul programável pelo usuário
- LEDs de status de carregamento de energia e bateria
A placa também oferece uma experiência de desenvolvimento amigável aos makers. É possível programar o Sonatino utilizando a plataforma Arduino IDE, que é amplamente utilizada na comunidade de eletrônica DIY. Isso permite que os usuários explorem todo o potencial da placa, criando projetos personalizados e adicionando recursos exclusivos de acordo com suas necessidades.
Conclusão
A Sonatino é uma placa de áudio ESP32-S3 compacta e poderosa. Com seu tamanho equivalente ao do Raspberry Pi Zero, a placa oferece recursos avançados de reprodução e gravação de áudio, além de uma interface amigável para desenvolvimento. Com a Sonatino, os entusiastas de eletrônica têm a possibilidade de criar projetos personalizados e desfrutar de uma experiência de áudio de alta qualidade.
Você encontra exemplos de código no GitHub. E a documentação em: https://sonatino.com/docs/
