nPM1300-EK: Uma ferramenta poderosa para Gerenciamento de Energia (PMIC)

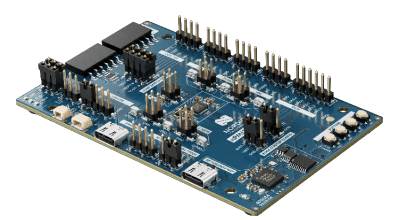

O Kit de Avaliação PMIC nPM1300-EK da Nordic Semiconductor facilita a avaliação e configuração sem a necessidade de codificação dos circuitos integrados de gerenciamento de energia (PMIC) nPM1300.

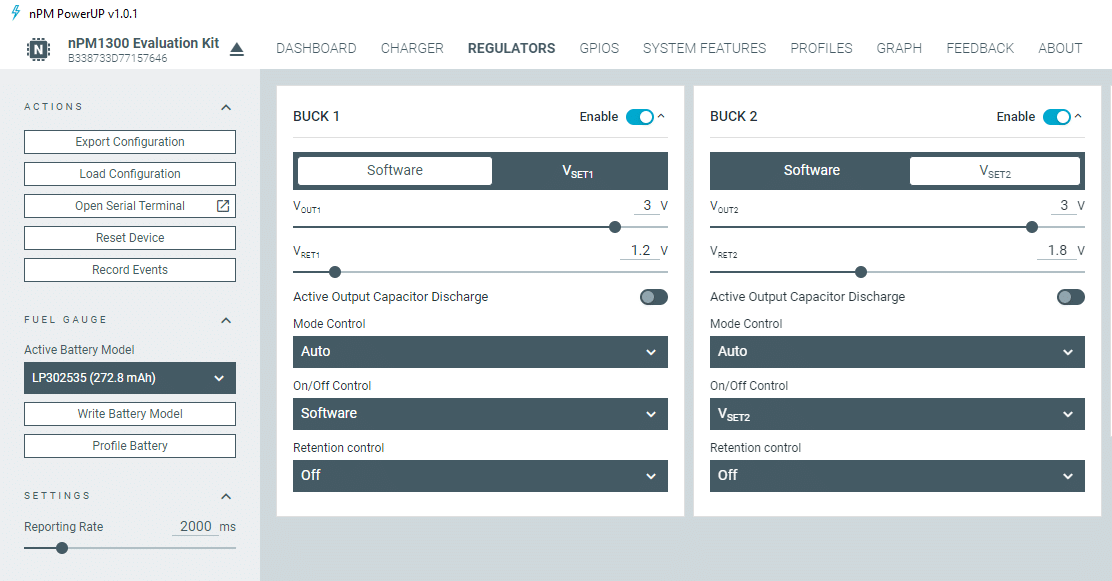

Com o aplicativo nPM PowerUP, disponível no nRF Connect for Desktop, você pode conectar-se facilmente e configurar todas as definições do nPM1300 por meio de uma interface gráfica intuitiva. Além disso, é possível exportar as configurações como código para implementação em uma aplicação de MCU do usuário.

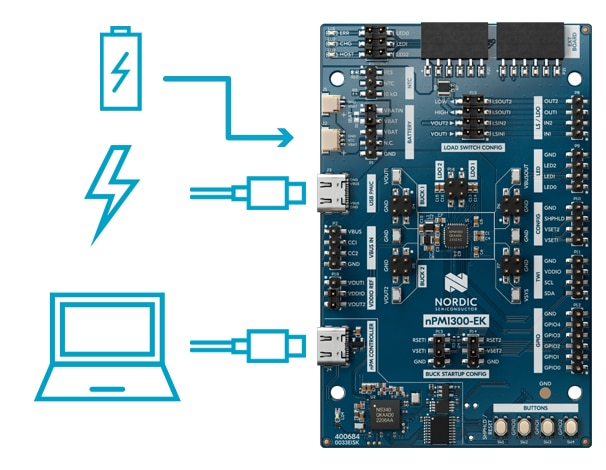

O nPM1300-EK possui conectores de bateria JST para baterias com ou sem NTC interno, bem como uma barra de pinos macho para acessar todas as conexões do nPM1300. Também estão disponíveis três LEDs e quatro botões de pressão para facilitar a avaliação da funcionalidade do driver GPIO e LED do PMIC.

Recursos

  • Integração perfeita e configuração sem código com o aplicativo de desktop nPM PowerUP.
  • Barra de pinos macho fornecem acesso a todas as conexões do PMIC nPM1300 para fácil conexão com equipamentos de teste externos.
  • LEDs integrados (3x) e botões de pressão (4x) permitem a avaliação dos drivers de LED integrados e GPIOs do PMIC.
  • Compatível com USB-C™ para alimentação e comunicação de dados.
  • Encapsulamento QFN ou WLCSP pequeno e fácil de usar.
  • Gerenciamento do sistema:
    • 2x reguladores buck altamente eficientes.
    • Carregador de bateria de 800mA.
    • Medidor de bateria com SoC nRF.
    • Funcionalidade de redefinição rígida de um ou dois botões.
    • Watchdog e temporizador de inicialização.

Especificações

Dentre as especificações, podemos destacar as seguintes:

  • Carregador de bateria
    • Em conformidade com a regulamentação JEITA
    • Faixa de tensão de terminação de 3,5V a 4,45V
    • Caminho dinâmico de energia
    • Faixa de corrente de carga de 32mA a 800mA
  • Reguladores buck (2x)
    • Faixa de saída de 1,0V a 3,3V
    • Limite de corrente de 200mA (cada saída)
  • Regulador de entrada
    • Faixa de entrada de 4,0V a 5,5V
    • Faixa de saída não regulada de 4,0V a 5,5V
    • Proteção contra sobretensão transitória de 22V
    • Limite de corrente USB-C de 1500mA
  • Faixa de tensão da bateria de 2,3V a 4,45V
  • Faixa de temperatura de operação de -40°C a +85°C

Aplicações

  • Avaliação do PMIC nPM1300
  • Gerenciamento de energia para prototipagem
  • Placas controladoras de carga de bateria para carregar protótipos sem PMIC integrado

Saiba Mais sobre o kit de avaliação nPM1300-EK

Avalie o PMIC nPM1300 para o seu próximo projeto que exige gerenciamento de energia e carregamento de baterias.

Faça o download do datasheet agora para obter detalhes técnicos completos do Nordic Semiconductor nPM1300-EK PMIC Evaluation Kit.

*Este post foi patrocinado pela Mouser Electronics
