Franzininho WiFi LAB01 – Um laboratório completo para aprender sobre ESP32

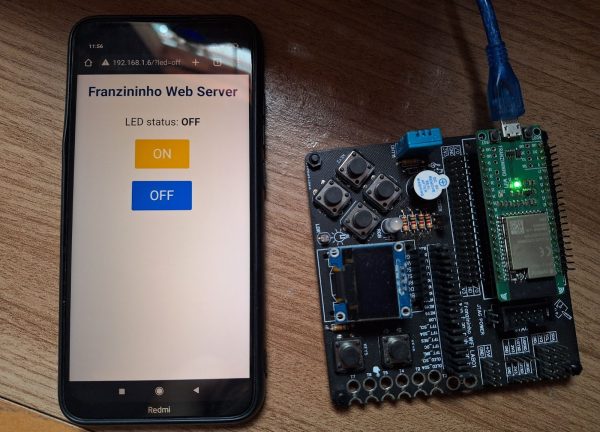

A Franzininho WiFi LAB01 é uma placa de expansão para a placa Franzininho WiFi, com a proposta de ser um laboratório para auxiliar no ensino e aprendizagem do ESP32, com base na Franzininho WiFi. Ela vem com diversos recursos onboard que facilitam o desenvolvimento de atividades e experiencias.

Nesse texto, conheceremos todos os detalhes e recursos da Franzininho WiFi LAB01.

Franzininho WiFi LAB01

A placa Franzininho WiFi LAB01 foi desenvolvida para facilitar o ensino e aprendizagem em diversos níveis e abordagens com a Franzininho WiFi.

Essa placa será o laboratório base para os exemplos apresentados nos cursos do Embarcados, oficinas, workshops e formações, com base na Franzininho WiFi (ESP32-S2).

No dia 25 de Junho de 2024, ocorrerá o “Seminário de Sistemas Embarcados e IoT 2024“, no Holiday Inn Anhembi — Parque Anhembi, São Paulo–SP.

Garanta seu ingresso

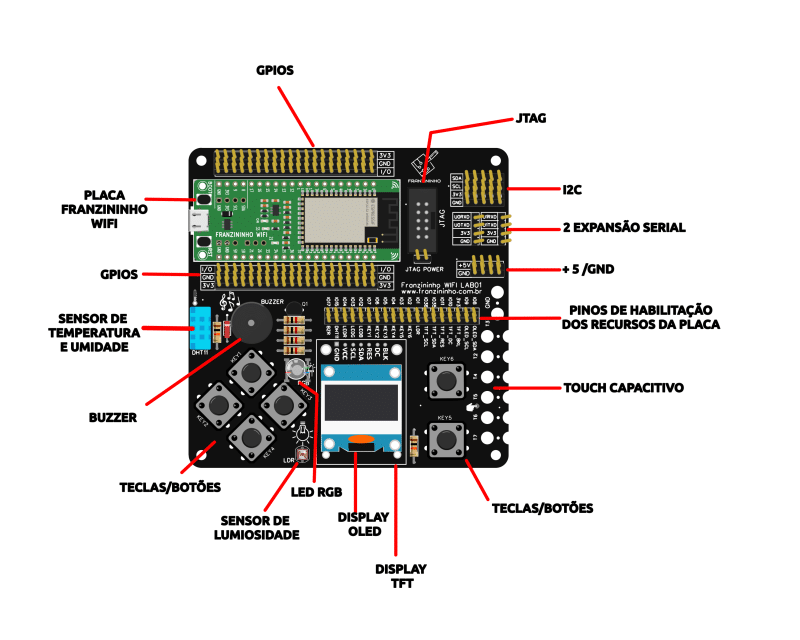

Recursos da Franzininho WiFi LAB01

  • Conector para Franzininho WiFi
  • 6 chaves tácteis
  • Conector para display IPS 240×240 ST7789
  • Conector para display OLED 0.96 SSD1306
  • DHT11
  • LDR
  • LED RGB
  • BUZZER
  • Expansões:
    • 5 x I2C
    • 2 UARTs
    • Alimentação (5V, GND)
    • 6x Conector para garras jacarés (TOUCH, entrada DIGITAL)
    • Todos os I/Os da Franzininho WiFi
  • JTAG
  • Possibilidade de desabilitar/habilitar recursos para uso dos I/Os por outro recurso

Além dos recursos da placa, temos todas as funcionalidades do ESP32S2, como USB, WiFi, sensor de temperatura, etc.

Como Programar?

Conforme apresentado no artigo “Como programar a Franzininho WiFi? Descubra agora mesmo!“, a Franzininho WiFi pode ser programada de diversas formas, entre elas as mais comuns são:

  • ESP-IDF
  • Arduino
  • CircuitPython
  • MicroPython
  • Zephyr
  • NuttX

Estamos trabalhando para criar materiais e treinamentos que explorem todos os recursos da placa, bem como recursos que possam ser facilitados a partir dela.

Licença

A Franzininho WiFi LAB01 é um projeto open source e está disponível sob a licença CERN Open Hardware License.

O projeto, criado em fevereiro de 2022 no EasyEDA, está disponível em: https://oshwlab.com/fabiosouza/shield-franzininho-wifi.

Onde adquirir a placa?

Adquira sua placa em: https://cursos.embarcados.com.br/cursos/franzininho-wifi-lab01/

Se você quiser equipar o laboratório da sua instituição com essa placa, entre em contato conosco para reservar com antecedência antes da produção.

O que achou dessa placa? Deixe seu comentário.

Licença Creative Commons Esta obra está licenciada com uma Licença Creative Commons Atribuição-CompartilhaIgual 4.0 Internacional.
