Comunicação SPI – Parte 2

15/05/2014

ÍNDICE DE CONTEÚDO

Este post faz parte da série Comunicação SPI. Leia também os outros posts da série:

Comunicação SPI – Parte 1
Comunicação SPI – Parte 2
Comunicação SPI – Parte 3 – Microcontrolador AT89S8253 + EEPROM 25LC256

No artigo anterior, Comunicação SPI – Parte 1, entendemos o que é uma comunicação SPI e suas principais características elétricas. Aqui vamos entender como é a implementação básica das instruções SPI. Também vamos verificar como ela se dá nos principais microcontroladores com o uso de bibliotecas. Para nossos exemplos, vamos sempre trabalhar com o Master da comunicação.

Leia também a continuação desse artigo, o Comunicação SPI – Parte 3. Nele apresentamos um exemplo de comunicação entre o microcontrolador AT89S8253 e a memória 25LC256.

Comunicação Half-Duplex e Full-Duplex

Quando falamos de comunicação, normalmente pensamos em dados sendo transmitidos e recebidos. Essa troca de dados pode ser feita de maneira simultânea ou não. Quando transmitimos e recebemos os dados simultaneamente, damos o nome de full-duplex. Quando é necessário aguardar um dado ser transmitido para outro ser recebido (ou vice-versa) damos o nome de half-duplex.

Comunicação SPI Half-Duplex e Full-Duplex — Exemplo de comunicação Half-Duplex e Full-Duplex. Origem: https://www.maximintegrated.com/app-notes/index.mvp/id/367

Comunicações com RS-485 utilizam o mesmo canal para fazer a transmissão e a recepção de dados. Dessa forma, ou se transmite, ou se recebe, mas nunca simultaneamente. Essa comunicação é half-duplex. A mesma coisa acontece nos protocolos de comunicação I2C e OneWire, que serão abordados em artigos futuros.

Embarcados Experience 2024: Evento Presencial

Participe do Embarcados Experience 2024 em São Paulo. Conhecimento técnico, palestras, workshops e oportunidade de networking com profissionais experientes.

Inscreva-se agora

Em uma comunicação serial RS-232 padrão, há um canal para transmitir (TXD) e um para receber (RXD). Dessa forma, o envio e o recebimento de informação podem ser feitas simultaneamente, e não há a necessidade de esperar o fim de um para o início do outro. Essa comunicação é full-duplex.

O SPI não apenas permite que os dados sejam transmitidos e recebidos simultaneamente, como é uma exigência de hardware. Cada bit de dado enviado do Master para o Slave, transfere também um bit de dado do Slave para o Master. Isso porque o fundamento do SPI é um circuito shift-register, como visto no artigo passado.

Dessa forma, ao final da transmissão de um byte do Master para o Slave, haverá um byte transferido do Slave para o Master. Sendo assim, não há como transmitir um dado sem outro recebido. Analogamente, não há como receber um dado sem transmitir algo em troca.

Para entender melhor como esse processo funciona, vamos fazer a simulação da troca de dados entre um dispositivo Master e um Slave. No nosso caso, o Master possui carregado no seu registrador o dado 3Ch, e o Slave possui carregado 5Ah. Master deseja enviar o valor 3Ch para o Slave, e receber do slave o 5Ah.

Comunicação SPI: Master deseja enviar 3Ch e irá recever 5Ah do Slave. — Master deseja enviar 3Ch e irá recever 5Ah do Slave.

Comunicação SPI: Clock de transferência do bit 1. — Clock de transferência do bit 1.

1 bit é transferido. — 1º bit é transferido.

Comunicação SPI: Clock de transferência do bit 2. — Clock de transferência do bit 2.

Comunicação SPI: Clock de transferência do bit 3. — Clock de transferência do bit 3.

No final dos 8 pulsos no SCLK, o valor 3Ch foi completamente transferido para o registrador da SPI do Slave. Da mesma forma, o valor 5Ah foi transferido para o Master na mesma troca de bits. Percebe-se, então, que o Master vai receber o dado que estiver no buffer do Slave, mesmo que este não seja desejado. Também entende-se que, para receber algo do Slave, é necessário enviar algo.

Sendo assim, não faz muito sentido partirmos para uma solução do tipo envia() e outra recebe(). Quando pensamos em uma rotina para fazer o envio e recebimento de dados simultaneamente, pensamos em algo mais parecido com transfere(). Para a SPI, teremos uma única instrução de troca de dados. A prototipagem é algo como:

uint8_t SPI_transfere( uint8_t data ) ;

Para a prototipagem apresentada, o dado passado como parâmetro é enviado pela SPI (uma vez que somos o Master da comunicação). A comunicação irá receber o dado de resposta do Slave e passará de retorno dessa função.

No entanto, para toda a regra há sempre uma exceção. Existem componentes que vão utilizar a comunicação SPI como half-duplex. Para esses casos, o que se faz é enviar um byte nulo (normalmente 00h) para ter um dado recebido, ou receber algum valor inútil quando mandamos algo. A comunicação será sempre full-duplex, mesmo que o dado enviado ou recebido seja desnecessário.

Slave Select

Outro conceito que devemos entender é o uso do SS (Slave Select). Como o próprio nome diz, trata-se da “Seleção do Escravo“, ou a seleção do dispositivo com o qual se deseja trabalhar. Seu funcionamento é idêntico ao Chip Select, muito comum em memórias e outros semicondutores. Uma vez que receba um 0 (uma vez que é sempre barrado) o dispositivo fica ativo para a troca de dados sincronizado pelo clock enviado pelo Master. Caso esse pino esteja mantido com 1, o MISO (saída do dispositivo Slave) é colocado em alta impedância e não irá interferir na comunicação.

Logo, esse pino só faz sentido se o dispositivo for um Slave. Como o Master pode ter conectado mais de um Slave no mesmo barramento SPI, é interessante haver vários SS, um para controlar cada dispositivo. Dessa forma, o pino SS dos microcontroladores normalmente tem utilidade apenas quando este é o Slave da comunicação. Quando ele é o Master da comunicação, esse pino não é utilizado e pode ser usado como um GPIO padrão. Esse é o caso dos nossos exemplos neste artigo.

Um outro ponto bastante comum quanto ao SS é a situação de possuir apenas um dispositivo Slave. É muito comum acreditar que, uma vez que este componente é o único Slave e é ativo com 0, pode-se economizar um IO e ligá-lo diretamente ao terra. No entanto, muitos Slaves utilizam o sinal de SS como “sincronismo de frame”. Um início de um novo frame será sempre marcado quando o sinal passa de 1 para 0, e ligá-lo diretamente ao GND pode fazer com o Slave perca o sincronismo do frame após algumas trocas de bytes.

Comunicação SPI: Ligar o SS do Slave diretamente ao GND não é uma boa prática. — Ligar o SS do Slave diretamente ao GND não é uma boa prática.

Utilizando a Comunicação SPI no Arduino UNO

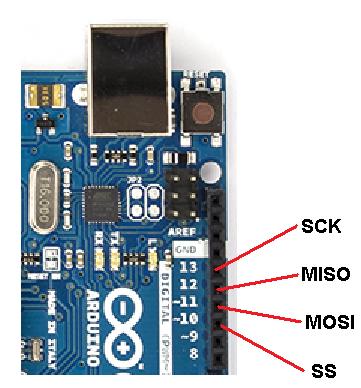

Comunicação SPI para o Arduino UNO. — Pinos da SPI para o Arduino UNO.

Nosso primeiro exemplo de configuração será com o Arduino UNO. Seu microcontrolador, o ATmega328P possui um periférico de SPI integrado. Também já existe uma biblioteca pronta para trabalhar com ele, o SPI.H. Com ela, uma série de métodos ficam disponíveis para o uso.

Begin()

Este método inicializa o objeto SPI com a configuração padrão da biblioteca do Arduino. Após essa instrução, o periférico já está ativo e pronto para ser utilizada.

setBitOrder()

Define qual será o primeiro bit da comunicação, se será o mais significativo (MSB) ou o menos significativo (LSB). Seus parâmetros são:

LSBFIRST
MSBFIRST

setClockDivide()

Configura o divisor do clock principal. O Arduino trabalha com 16MHz e o valor padrão para a configuração é SPI_CLOCK_DIV4, o que significa que, por padrão, o SCK irá comunicar a 4MHz. No entanto, os valores possíveis vão de 2 a 128, permitindo clocks respectivos de 8MHz a 125KHz. Os parâmetros que podem ser aplicados são:

SPI_CLOCK_DIV2
SPI_CLOCK_DIV4
SPI_CLOCK_DIV8
SPI_CLOCK_DIV16
SPI_CLOCK_DIV32
SPI_CLOCK_DIV64
SPI_CLOCK_DIV128

setDataMode()

Este método define o modo de comunicação, conforme vimos no artigo passado. Cada modo possui uma borda diferente e uma fase e uma polaridade diferente. Pode-se trabalhar com os seguintes parâmetros:

SPI_MODE0
SPI_MODE1
SPI_MODE2
SPI_MODE3

transfer()

Finalmente, este é o método responsável pela transferência. Irá transmitir qualquer valor passado como parâmetro e, conforme o padrão da SPI, retornará o valor recebido de volta.

Para nosso exemplo, vamos imaginar transmitir o valor 00h 3Ch 5Ah para um Slave conectado ao pino 3. O código seria apresentado dessa forma:

#include <SPI.H>

#define SS_SLAVE     3

void setup( void )
{
    pinMode( SS_SLAVE , OUTPUT ) ;
    SPI.begin() ; // Inicializa a SPI do periférico.
}

void loop( void )
{
    unsigned char retorno[ 3 ] ; // Retorno para cada byte.

    digitalWrite( SS_SLAVE , LOW ) ; // Habilita o SS.
    retorno[ 0 ] = SPI.transfer( 0x00 ) ; // Envia 00h e recebe o retorno.
    retorno[ 1 ] = SPI.transfer( 0x3C ) ; // Envia 3Ch e recebe o retorno.
    retorno[ 2 ] = SPI.transfer( 0x5A ) ; // Envia 5Ah e recebe o retorno.
    digitalWrite( SS_SLAVE , HIGH ) ; // Desabilita o SS.

    delay( 1000 ) ;
}

#include <SPI.H>

#define SS_SLAVE 3

void setup( void )

{

pinMode( SS_SLAVE , OUTPUT ) ;

SPI.begin() ; // Inicializa a SPI do periférico.

}

void loop( void )

{

unsigned char retorno[ 3 ] ; // Retorno para cada byte.

digitalWrite( SS_SLAVE , LOW ) ; // Habilita o SS.

retorno[ 0 ] = SPI.transfer( 0x00 ) ; // Envia 00h e recebe o retorno.

retorno[ 1 ] = SPI.transfer( 0x3C ) ; // Envia 3Ch e recebe o retorno.

retorno[ 2 ] = SPI.transfer( 0x5A ) ; // Envia 5Ah e recebe o retorno.

digitalWrite( SS_SLAVE , HIGH ) ; // Desabilita o SS.

delay( 1000 ) ;

}

Neste exemplo de comunicação, o sistema baixou o SS controlando o IO 3 e transferiu os três bytes esperados. Para cada byte houve um retorno, que foi carregado em uma respectiva posição da matriz retorno[].

Utilizando a Comunicação SPI no Mbed

O Mbed é um sistema que engloba hardwares de prateleira e uma plataforma online que permite desenvolver firmwares de forma intuitiva para microcontroladores ARM. É mantido, testado e administrado pela própria ARM. A intenção principal é remover todas as barreiras que existem de configuração de registradores, manipulação de periféricos e instalação de softwares.

É possível, dessa forma, atender diversos tipos de público, o que, com certeza, ajuda a divulgar os projetos de protótipos de sistemas eletrônicos de baixo consumo e permite o desenvolvimento de sistemas de controle ou monitoramento caseiros ou para testes. Sendo assim, se apresenta de forma mais democrática entre os sistemas com microcontroladores.

Disponibiliza atualmente para desenvolvimento de software as linguagens C e C++ e é conforme com CMSIS, e funciona com os microcontroladores dos fabricantes Freescale, Nordic, NXP, u-blox e ST

Comuncação SPI e SPI2 no MBed de núcleo LPC1768. — SPI1 e SPI2 no MBed de núcleo LPC1768.

Tão simples quanto o Arduino, o Mbed já possui uma biblioteca pronta para a comunicação SPI. Neste caso, há a necessidade de indicar quais os pinos MISO, MOSI e SCK do dispositivo. Como trabalharemos como Master de comunicação, a seleção do Slave é feito por um pino digital padrão. No entanto, vale identificar que a documentação do Mbed sempre apresenta este como CS, e não como SS. No entanto, possui a mesma função. Os pinos de comunicação são passados no construtor da classe, e para o nosso exemplo são:

MOSI	p5
MISO	p6
SCK	p7

format()

Essa instrução faz a configuração do número de bits (de 4 a 16 bits) e do modo (de 0 a 3), através de seus parâmetros.

frequency()

Configura a frequência em Hz do SCK. O valor default é 1MHz.

write()

Este é a instrução de transferência. Apensar do nome trazer a ideia apenas de escrita, este método envia o dado atribuído ao parâmetro e retorna o dado recebido.

Como exemplo, vamos configurar o dispositivo como modo 3 e definir o SS no pino p8. Da mesma forma, vamos transferir os valores 00h 3Ch e 5Ah.

#include "mbed.h"

SPI spi( p5 , p6 , p7 ) ; // MOSI, MISO e SCK.
DigitalOut cs( p8 ) ;

int main( void )
{
    unsigned char retorno[ 3 ] ;

    // Desabilita SS.
    cs = 1 ;

    // Configura SPI com 8 bits de dados e modo 3.
    spi.format( 8 , 3 ) ;
    // Configura clock em 1MHz.
    spi.frequency( 1000000 ) ;

    // Habilita o SS.
    cs = 0 ;

    retorno[ 0 ] = spi.write( 0x00 ) ; // Envia 0x00 e recebe o retorno.
    retorno[ 1 ] = spi.write( 0x3C ) ; // Envia 0x3C e recebe o retorno.
    retorno[ 2 ] = spi.write( 0x5A ) ; // Envia 0x5A e recebe o retorno.

    // Desabilita SS.
    cs = 1 ;
}

#include "mbed.h"

SPI spi( p5 , p6 , p7 ) ; // MOSI, MISO e SCK.

DigitalOut cs( p8 ) ;

int main( void )

{

unsigned char retorno[ 3 ] ;

// Desabilita SS.

cs = 1 ;

// Configura SPI com 8 bits de dados e modo 3.

spi.format( 8 , 3 ) ;

// Configura clock em 1MHz.

spi.frequency( 1000000 ) ;

// Habilita o SS.

cs = 0 ;

retorno[ 0 ] = spi.write( 0x00 ) ; // Envia 0x00 e recebe o retorno.

retorno[ 1 ] = spi.write( 0x3C ) ; // Envia 0x3C e recebe o retorno.

retorno[ 2 ] = spi.write( 0x5A ) ; // Envia 0x5A e recebe o retorno.

// Desabilita SS.

cs = 1 ;

}

Utilizando a Comunicação SPI via Software

Uma outra saída muito comum é quando o microcontrolador não possui SPI por software é escrever uma rotina que gera esses sinais através da interface GPIO. Apesar de exigir processamento para a troca de dados, essa saída é bastante barata e eficaz. Para nosso exemplo, vamos imaginar você já possui acesso ao GPIO e que possui as seguintes instruções implementadas.

escreve_mosi()

Instrução que escreve o parâmetro no pino MOSI, aceitando apenas 0 ou 1 para o sinal digital.

escreve_sck()

Da mesma forma que a instrução anterior, escreve o parâmetro 0 ou 1 no pino SCK.

le_miso()

Faz a leitura do bit digital do pino MISO.

A partir dessas instruções, a função de troca para o modo 0 é dada da seguinte forma:

unsigned char SPI_transfer( unsigned char data )
{
    unsigned char SPI_count  ; // Contagem da transação SPI.
    unsigned char ret = 0x00 ; // Retorno do SPI.

    for( SPI_count = 8 ; SPI_count > 0 ; SPI_count-- )
    {
        escreve_mosi( data & 0x80 == 0x80 ) ; // Escreve BIT no MOSI.

        SPI_byte <<= 1 ;                      // Faz o shift para o próximo bit.
        ret      <<= 1 ;

        escreve_sck( 1 ) ;                    // Escreve 1 no SCK.
        ret |= le_miso()                      // Captura o bit recebido no MISO.
        escreve_sck( 0 ) ;                    // Escreve 0 no SCK.
    }

    return( ret ) ; // Retorna o byte recebido.
}

unsigned char SPI_transfer( unsigned char data )

{

unsigned char SPI_count ; // Contagem da transação SPI.

unsigned char ret = 0x00 ; // Retorno do SPI.

for( SPI_count = 8 ; SPI_count > 0 ; SPI_count-- )

{

escreve_mosi( data & 0x80 == 0x80 ) ; // Escreve BIT no MOSI.

SPI_byte <<= 1 ; // Faz o shift para o próximo bit.

ret <<= 1 ;

escreve_sck( 1 ) ; // Escreve 1 no SCK.

ret |= le_miso() // Captura o bit recebido no MISO.

escreve_sck( 0 ) ; // Escreve 0 no SCK.

}

return( ret ) ; // Retorna o byte recebido.

}

Alguns pontos são importante para esse tipo de solução. Primeiramente, não há controle da velocidade do dispositivo. Isso pode ser um problema para Slaves mais lentos ou Masters de núcleo mais rápido. O segundo ponto importante é que essa rotina pode ser interrompida por uma interrupção, o que não é necessariamente um problema para a troca de dados, mas irá deformar a forma de onda.

Seguindo nosso exemplo, o código para a escrita dos mesmos valores fazendo uso de nossa nova instrução seria conforme a seguinte:

void main( void )
{
    unsigned char retorno[ 3 ] ; // Bytes de retorno da SPI.

    configura_saida_mosi() ; // Configura IO MOSI como saída.
    configura_saida_sck()  ; // Configura IO SCK como saída.
    configura_saida_SS()   ; // Configura IO SS como saída.

    configura_entrada_miso() ; // Configura IO MISO como entrada.

    escreve_ss( 0 ) ; // Habilita SS.

    retorno[ 0 ] = SPI_transfer( 0x00 ) ; // Envia 00h e recebe o retorno.
    retorno[ 1 ] = SPI_transfer( 0x3C ) ; // Envia 3Ch e recebe o retorno.
    retorno[ 2 ] = SPI_transfer( 0x5A ) ; // Envia 5Ah e recebe o retorno.

    escreve_ss( 1 ) ; // Desabilita SS.

}

void main( void )

{

unsigned char retorno[ 3 ] ; // Bytes de retorno da SPI.

configura_saida_mosi() ; // Configura IO MOSI como saída.

configura_saida_sck() ; // Configura IO SCK como saída.

configura_saida_SS() ; // Configura IO SS como saída.

configura_entrada_miso() ; // Configura IO MISO como entrada.

escreve_ss( 0 ) ; // Habilita SS.

retorno[ 0 ] = SPI_transfer( 0x00 ) ; // Envia 00h e recebe o retorno.

retorno[ 1 ] = SPI_transfer( 0x3C ) ; // Envia 3Ch e recebe o retorno.

retorno[ 2 ] = SPI_transfer( 0x5A ) ; // Envia 5Ah e recebe o retorno.

escreve_ss( 1 ) ; // Desabilita SS.

}

Conclusão – Comunicação SPI Parte 2

Conseguimos perceber como se dá o processo de comunicação SPI e quais as principais técnicas de implementação desse dispositivo. Também podemos ver como ele é aplicado em alguns microcontroladores de mercado e como fazer a troca de dados em cada um deles.

Referências

Arduino Uno – Fábio Souza	https://embarcados.com.br/arduino-uno/
Mbed – Thiago Lima	https://embarcados.com.br/mbed/
AT89S52	https://www.atmel.com/images/doc1919.pdf
AT89S8253 Primer	https://www.atmel.com/Images/doc3655.pdf
AN128	https://www.silabs.com/Support%20Documents/TechnicalDocs/an128.pdf
Coding SPI Software	https://www.vikingexplorer.org/vikingftp/EDN071203-spi.pdf
Arduino Uno	https://arduino.cc/en/Main/ArduinoBoardUno
SPI Handbook MBed	https://mbed.org/handbook/SPI

Outros artigos da série

<< Comunicação SPI – Parte 1Comunicação SPI – Parte 3 – Microcontrolador AT89S8253 + EEPROM 25LC256 >>
