Sistema de Monitoramento da Qualidade do Ar utilizando a Franzininho WiFi Lab01

Este post faz parte da série Franzininho WiFi com MicroPython

Introdução

Neste artigo, desenvolvido em MicroPython, utilizaremos a Franzininho WiFi Lab01, para monitorar a qualidade do ar por meio do sensor MQ135. Este dispositivo é reconhecido por sua capacidade de detectar diversos gases, sendo ideal para aplicações de monitoramento ambiental.

Sensor MQ135

O sensor MQ-135 é um sensor de qualidade do ar utilizado para medir concentrações de diferentes gases presentes no ambiente. Esse sensor é projetado para detectar a presença de gases nocivos à saúde humana, como: amônia, óxido nítrico, álcool, benzeno, fumaça, dióxido de carbono, entre outros.

O funcionamento do MQ-135 é baseado na mudança na resistência elétrica do seu elemento sensível quando entra em contato com diferentes gases. Cada gás tem uma resposta característica que influencia a resistência do sensor.

O MQ-135 possui duas saídas:

  • Saída Analógica: O sensor MQ-135 possui um pino de saída analógica que fornece uma tensão que varia de acordo com a concentração dos gases detectados. Quanto maior a concentração de gases nocivos, maior será a tensão de saída. Essa saída analógica é útil para medir a concentração relativa de diferentes gases presentes no ambiente.
  • Saída Digital: O sensor MQ-135 também possui um pino de saída digital que é usado para indicar se a concentração de gases ultrapassou um certo limite ajustável. Esse limite é definido por um potenciômetro no sensor. A saída digital é normalmente em forma de um sinal TTL (0 ou 5V), que muda de estado quando a concentração de gases atinge o limite definido. Essa saída é útil para criar sistemas de alarme ou acionar ações específicas quando a qualidade do ar atinge um nível perigoso.

Abaixo temos a imagem do sensor.

Figura 1 – Sensor MQ135

Recursos necessários

Para iniciar o trabalho com os GPIOs, é essencial possuir o diagrama de pinos da placa à disposição, pois isso permitirá que você identifique tanto os nomes quanto as funções associadas a cada um deles.

Tabela 1 – Franzininho WiFi Lab01 pinout

PinoRecurso
IO1LDR
IO2BT6
IO3BT5
IO4BT4
IO5BT3
IO6BT2
IO7BT1
IO8OLED_SDA
IO9OLED_SCL
IO10TFT_DC
IO11TFT_RES
IO12LED AZUL
IO13LED VERDE
IO14LED VERMELHO
IO15DHT11
IO17BUZZER
IO35TFT_SDA
IO36TFT_SCL

Usando os GPIOS para Conexão Externa

Para esse projeto precisaremos utilizar uma protoboard, pois o MQ135 não está integrado a Franzininho WiFi Lab01. Portanto, será necessário realizar a conexão por meio dos pinos GPIOs disponíveis na placa.

O MQ135 possui 4 pinos: VCC, GND, A0 (saída analógica) e D0 (saída digital).  A identificação de cada um deles está impressa na parte inferior do sensor. Assim:

  • Os pinos VCC e GND devem ser conectados ao 3,3 V e GND da Franzininho WiFi Lab01, respectivamente;
  • O pino A0 do sensor MQ135 não será utilizado nesta aplicação;
  • O pino D0 do sensor MQ135 deve ser conectado a uma das entradas digitais da Franzininho WiFi Lab01.

Código

Com a Franzininho WiFi Lab01 conectada ao seu computador, abra o Thonny e crie um novo arquivo contendo o código a seguir:

import time, ssd1306
from machine import I2C, Pin

# setando a cor vermelha e verde do RGB
ledR=Pin(14,Pin.OUT)
ledG=Pin(13,Pin.OUT)

# configurando pino do sensor
mq135= Pin(2,Pin.IN)

# atribuição de pinos da Franzininho
i2c = I2C(scl=Pin(9), sda=Pin(8), freq=100000)

# configurando display
oled_width = 128
oled_height = 64
oled = ssd1306.SSD1306_I2C(oled_width, oled_height, i2c)

while True:
	#coletando data e hora atual
	current_time = time.localtime()
	formatted_time = "{:02d}/{:02d}/{} {:02d}:{:02d}".format(current_time[2], current_time[1], current_time[0], current_time[3], current_time[4])

	# limpa display
	oled.fill(0)

	# exibição no display
	oled.text(formatted_time, 0, 0)
	if mq135.value() == 1:
    	oled.text("Odor: Ausente", 0, 30)
    	ledR.off()
    	ledG.on()

	else:
    	oled.text("Odor: Detectado", 0, 30)
    	ledG.off()
    	ledR.on()

	oled.show()
	time.sleep(5)

Vamos começar o código com “from machine import I2C, Pin“. Para poder acessar os pinos da placa e utilizar a comunicação I2C. A biblioteca “time” foi utilizada para adicionar pausas no código. Para utilizar o display OLED, importe a biblioteca “ssd1306”, que foi previamente instalada na sua placa

Iniciamos nomeando o LED RGB e o associando aos pinos da placa como saída (Pin.OUT).  Consultando a tabela de pinos da Franzininho WiFi LAB01, identificamos que o pino 13 é responsável pela cor verde do LED RGB e o pino 14 pela cor vermelha.

ledR=Pin(14,Pin.OUT)
ledG=Pin(13,Pin.OUT)

Em seguida, configuramos o pino do sensor que foi conectado ao GPIO 2 e ajustado como entrada. Logo:

mq135= Pin(2,Pin.IN)

De acordo com a tabela de pinagem, os pinos SCL e SDA da Franzininho WiFi Lab01 são os pinos 9 e 8, respectivamente. Assim, o I2C é configurado. Além disso, configuramos o display OLED, definindo a largura e altura do display, que são 128×64, e realizamos a associação ao I2C.

i2c = I2C(scl=Pin(9), sda=Pin(8), freq=100000)oled_width = 128
oled_height = 64
oled = ssd1306.SSD1306_I2C(oled_width, oled_height, i2c)

No loop principal definimos a condição em que, ao detectar um sinal pelo sensor, a mensagem “odor: detectado” será apresentada no display, e o LED vermelho será aceso.  Do contrário, se nenhum sinal for detectado, uma mensagem indicando a normalidade do ar, “odor: ausente”, será exibida, enquanto o LED vermelho se apaga, permitindo que o LED verde assuma o destaque.

A verificação será feita a cada 5 segundos. Vale ressaltar que a configuração padrão do sensor é de nível lógico alto. Em outras palavras, quando não há detecção, a saída do sensor é 1 e, ao detectar algo, sua saída é alterada para 0.

Também foi exibido no display data e hora, como nos exemplos que antecederam esse.

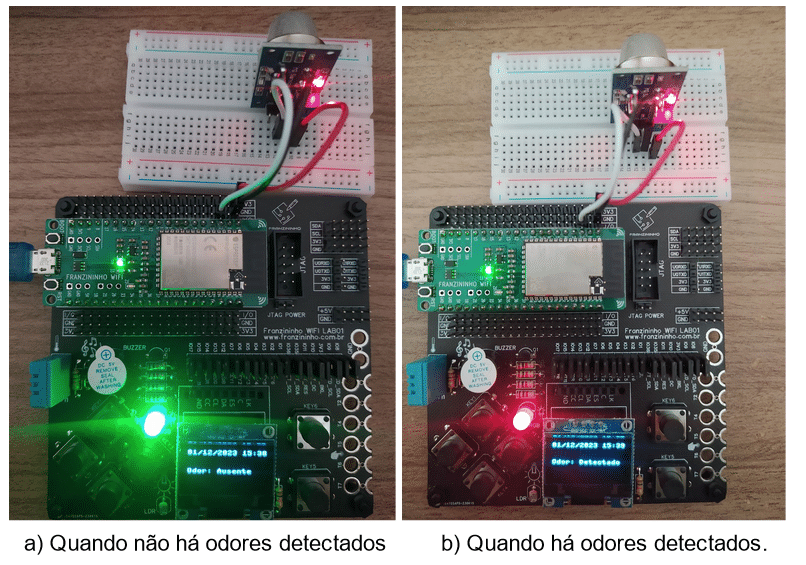

A seguir, apresentamos o resultado do teste realizado ao aproximar e afastar um recipiente contendo acetona do sensor.

Figura 2 – Testes realizados na placa

Conclusão

Neste artigo, apresentamos em MicroPython uma solução para o monitoramento da qualidade do ar com a Franzininho WiFi Lab01 e o sensor MQ135. A utilização do sensor MQ135, sensível a diversos gases, oferece uma abordagem versátil e precisa para a detecção de substâncias nocivas.

Como sugestão, é possível implementar sinais de alerta adicionais, como ativar um efeito sonoro através do buzzer da Franzininho WiFi LAB01 ou a implementação do piscar do LED. Essas adições enriquecem a capacidade de alerta do sistema e oferecem múltiplos meios de notificação.
