Sistema de avaliação do MAX14750EVSYS da Maxim Integrated

14/09/2022

O produto que destacamos neste artigo é o MAX14750EVSYS Evaluation System da Maxim Integrated. Ele consiste em uma plataforma de demonstração e desenvolvimento para o Circuito Integrado de Gerenciamento de Energia (PMIC) MAX14750. O MAX14750 é uma solução de gerenciamento de energia ideal para aplicativos alimentados por bateria com restrição de espaço, onde o tamanho e a eficiência são essenciais. O MAX14750 integra um interruptor de alimentação, um regulador linear, um regulador buck e um regulador buck-boost.

O sistema de avaliação integrado Maxim MAX14750EVSYS inclui uma placa de avaliação MAX14750, a placa de interface MAXPICO2PMB I2C e dois cabos USB. A placa de avaliação pode se conectar a um PC usando a placa de interface I2C, permitindo que o usuário use um software de interface gráfica do usuário (GUI) para programar várias funções e ler o status do dispositivo. A Figura 1 mostra a placa.

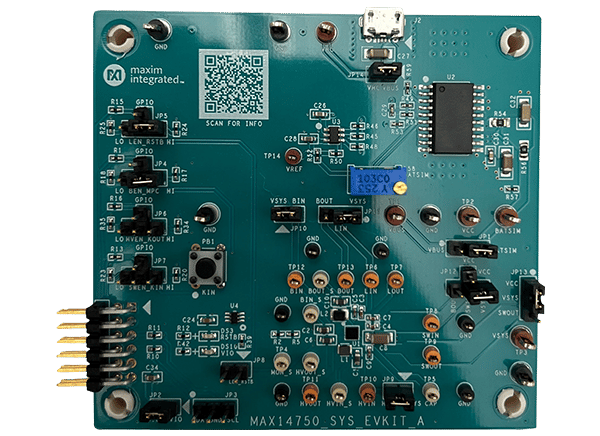

Figura 1 – Placa do sistema de avaliação MAX14750EVSYS

O Sistema de Avaliação MAX14750EVSYS também pode ser usado para avaliar o MAX14720 substituindo o MAX14750 por um MAX14720 em um invpolucro WLP-25.

O kit EV vem de fábrica com o MAX14750A instalado, mas também pode ser usado para avaliar o MAX14720 substituindo o MAX14750A (U1) pelo MAX14720. Solicite uma amostra grátis do MAX14720 ao encomendar o kit EV.

As características principais:

Opção de alimentação USB
Configuração flexível
Simulação de bateria na placa
Ponto de teste de detecção para medição de tensão de saída
Software de interface gráfica de usuário (GUI) compatível com Windows 8®/Windows 10®
Totalmente montado e testado

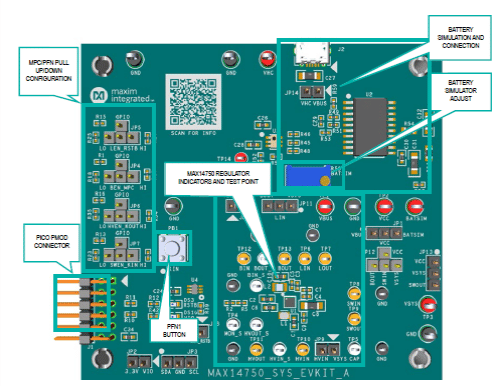

A Figura 2 mostra detalhes da placa destacando as principais conexões, ajustes e indicadores.

Nas 18 páginas do datasheet estão disponíveis tabelas, esquemas, descrição detalhada do software e todas as informações necessárias para o uso do Sistema de Avaliação.

Conteúdo do kit EV:
