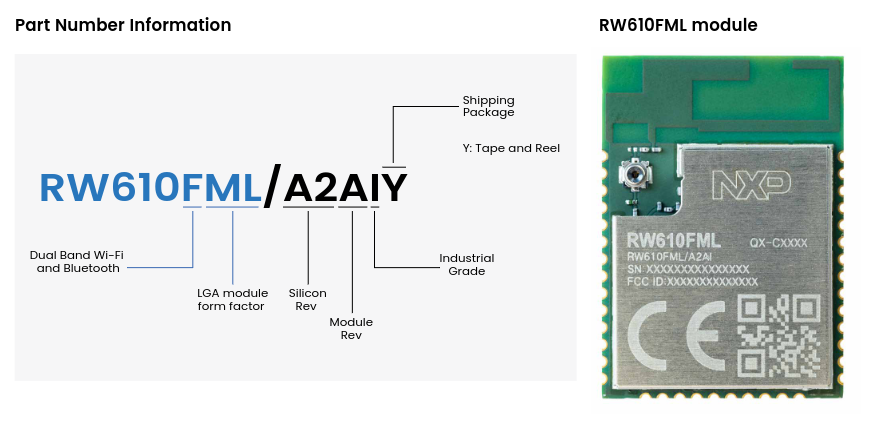

A NXP anunciou o RW610FML, um módulo sem fio de baixo consumo que combina conectividade Wi-Fi 6 e Bluetooth Low Energy (BLE) 5.4 com um microcontrolador Arm Cortex-M33 integrado. O dispositivo foi desenvolvido para aplicações de Internet das Coisas (IoT), reunindo memória embarcada, interfaces de comunicação e recursos de segurança em um único módulo certificado.
Neste artigo, apresento as principais características técnicas do RW610FML, sua arquitetura, os recursos de conectividade, os periféricos disponíveis e o ambiente de desenvolvimento oferecido para a plataforma.
Arquitetura do RW610FML
O RW610FML é baseado no microcontrolador sem fio RW610, que integra um núcleo Arm Cortex-M33 operando a até 260 MHz, com suporte à tecnologia Arm TrustZone-M. O dispositivo dispõe de 1,2 MB de SRAM embarcada e 8 MB de memória NOR Flash integrada ao módulo.

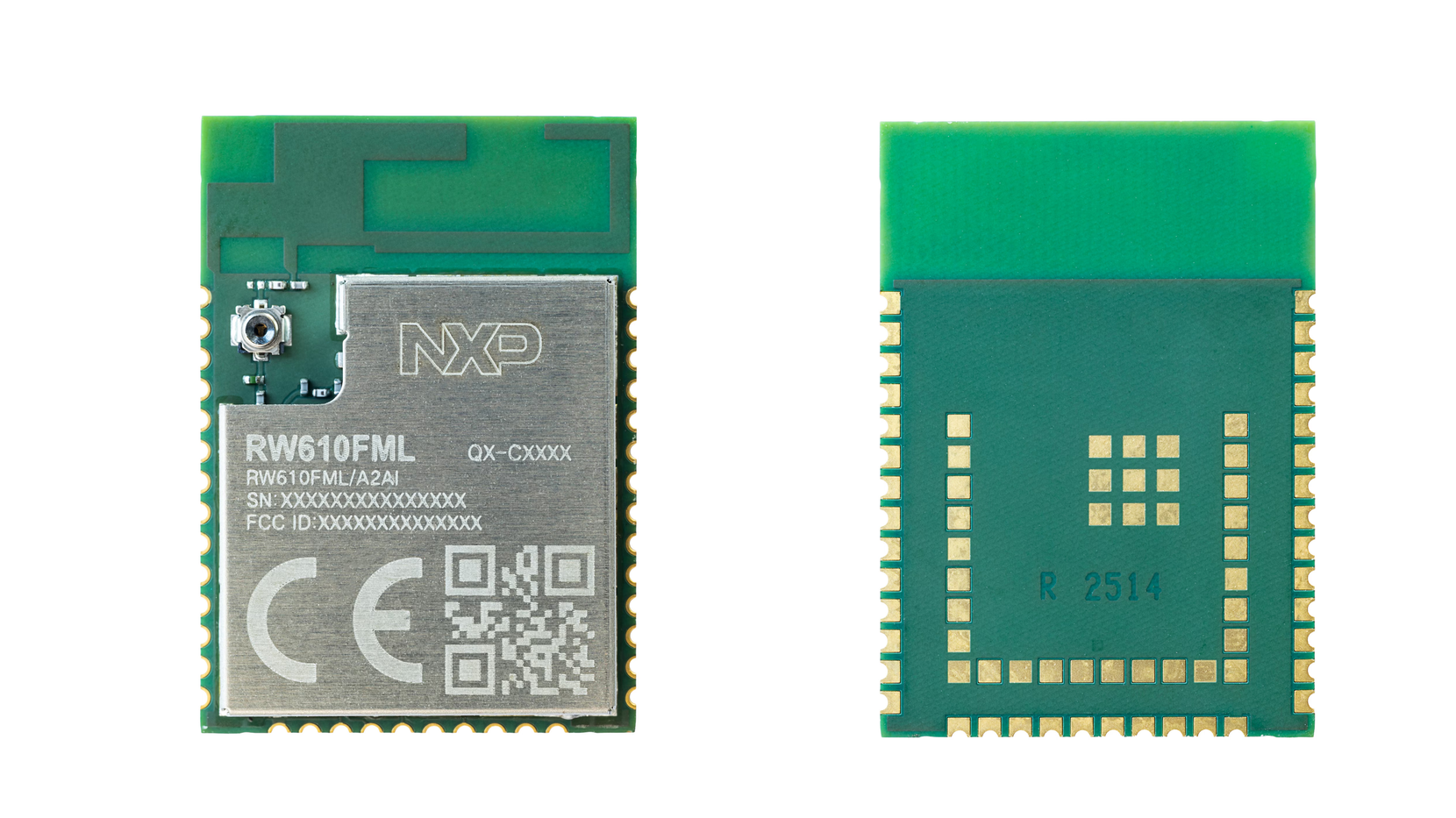

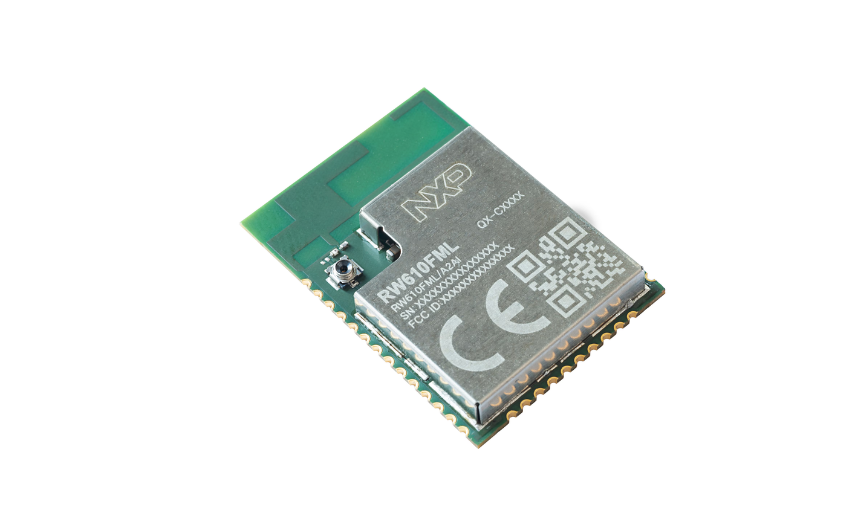

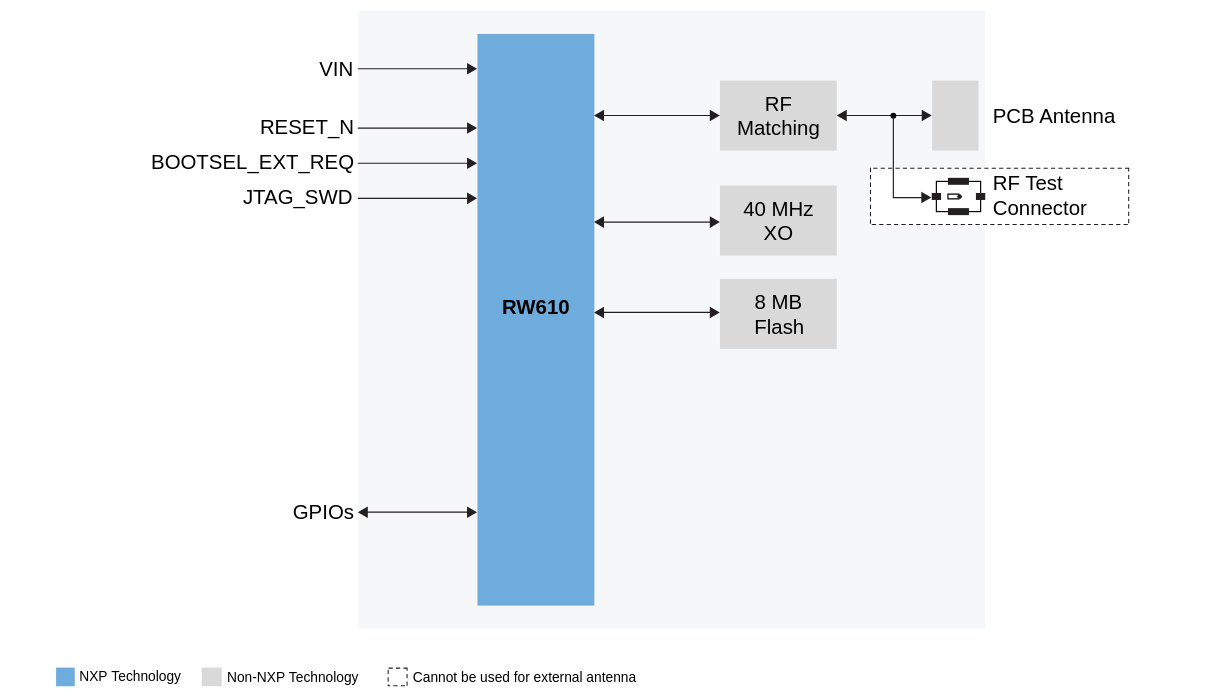

O módulo também incorpora uma antena PCB, circuito de casamento de impedância para RF, oscilador de 40 MHz e encapsulamento LGA para montagem em superfície. Essas características reduzem a quantidade de componentes externos necessários durante o desenvolvimento do hardware.
Outro recurso disponível é a interface FlexSPI com mecanismo de descriptografia em tempo real, permitindo a execução de código diretamente da memória Flash externa (Execute-In-Place, XIP). Uma segunda interface FlexSPI pode ser utilizada para expansão de memória por meio de PSRAM externa.
Conectividade do RW610FML
O principal destaque do RW610FML é a integração das tecnologias Wi-Fi 6 e Bluetooth Low Energy em um único módulo.
A interface Wi-Fi suporta os padrões IEEE 802.11a/b/g/n/ac/ax, operando nas bandas de 2,4 GHz e 5 GHz em configuração SISO, com canais de 20 MHz e taxa máxima de até 114 Mbps (MCS9). Segundo a NXP, essa implementação oferece maior eficiência de rede, menor latência e melhor alcance em comparação com gerações anteriores de Wi-Fi.
Já o rádio Bluetooth Low Energy oferece suporte ao modo de alta velocidade de 2 Mbit/s, operação de longo alcance e Extended Advertising, ampliando as possibilidades para aplicações IoT que exigem comunicação de baixo consumo.
O módulo foi projetado para atender aplicações como:
- Eletrodomésticos inteligentes;
- Automação residencial;
- Gateways e hubs;
- Automação industrial;
- Estações de recarga elétrica;
- Equipamentos médicos e de saúde.
Interfaces e periféricos do RW610FML
Além da conectividade sem fio, o RW610FML reúne um amplo conjunto de interfaces destinadas ao desenvolvimento de sistemas embarcados.
Entre os principais recursos disponíveis estão:
- GPIO
- SDIO 3.0
- USB
- UART
- SPI
- I²C
- I²S e PCM
- Interface LCD
- Interface para microfone digital (DMIC)
- ADC
- DAC
- Comparador analógico (ACOMP)
- PWM
- UTICK
- USIM
- WCI-2
- PTA
- JTAG
- SWD.
Esse conjunto permite utilizar o módulo tanto como um coprocessador de comunicação quanto como controlador principal da aplicação, dependendo da arquitetura adotada pelo projeto.
Segurança no RW610FML
O módulo incorpora a tecnologia EdgeLock da NXP para proteção da plataforma.
Entre os recursos disponibilizados estão:
- Secure Boot;
- Secure Debug;
- atualização segura de firmware;
- gerenciamento seguro do ciclo de vida;
- criptografia por hardware;
- Physically Unclonable Function (PUF) para gerenciamento seguro de chaves criptográficas.
A interface FlexSPI também suporta criptografia, descriptografia e autenticação durante a execução de firmware armazenado em memória Flash externa utilizando XIP.
Desenvolvimento com o RW610FML

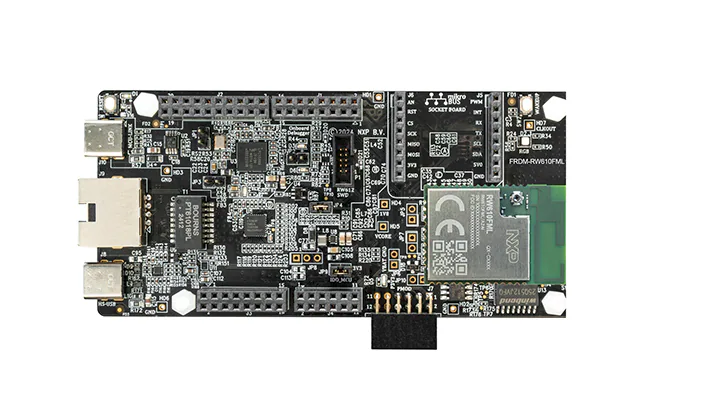

Para avaliação do módulo, a NXP disponibiliza a placa de desenvolvimento FRDM-RW610FML, que oferece acesso aos GPIOs, interfaces seriais, memória Flash embarcada e um depurador MCU-Link integrado para desenvolvimento e prototipagem.
O desenvolvimento de software pode ser realizado utilizando:
- FreeRTOS;
- Zephyr OS;
- MCUXpresso IDE;
- MCUXpresso para Visual Studio Code;
- IAR Embedded Workbench;
- Keil MDK.
Resumo técnico do RW610FML
- Baseado no microcontrolador sem fio NXP RW610
- Núcleo Arm Cortex-M33 operando a até 260 MHz
- Wi-Fi 6 dual-band (2,4 GHz e 5 GHz) compatível com IEEE 802.11a/b/g/n/ac/ax, configuração SISO, canais de 20 MHz e taxa de até MCS9 (114 Mbps)
- Bluetooth Low Energy com suporte ao modo de 2 Mbit/s, operação de longo alcance e Extended Advertising
- 8 MB de memória NOR Flash integrada ao módulo e 1,2 MB de SRAM embarcada
- Duas interfaces FlexSPI: uma para memória NOR Flash externa com Execute-In-Place (XIP) e outra para expansão com PSRAM
- Interfaces e periféricos disponíveis: GPIO, SDIO 3.0, USB, UART, I²C, SPI, I²S/PCM, SCTimer/PWM, LCD, DMIC, ADC, DAC, ACOMP, UTICK, USIM, WCI-2, PTA, JTAG e SWD, acessíveis por multiplexação de pinos
- Faixa de temperatura de operação de -40 °C a 85 °C
- Faixa de temperatura de armazenamento de -45 °C a 95 °C
- Nível de sensibilidade à umidade (MSL): 3
- Dimensões de 25,5 × 18 × 3,16 mm
- Módulo para montagem em superfície (SMT)
- Antena PCB integrada
Conclusão
O RW610FML amplia o portfólio de módulos sem fio da NXP ao integrar um microcontrolador Cortex-M33, conectividade Wi-Fi 6 e Bluetooth Low Energy, memória embarcada e diversos periféricos em um único módulo certificado. O dispositivo foi desenvolvido para aplicações de IoT, automação residencial, equipamentos industriais, gateways, hubs e dispositivos médicos, enquanto a placa FRDM-RW610FML fornece uma plataforma para avaliação e desenvolvimento durante a fase de desenvolvimento.
