Placa Microchip PIC32MZ + Placa de expansão Ethernet

PIC32MZ Ethernet

A Microchip disponibiliza para os desenvolvedores placas que permitem avaliar o seu microcontrolador PIC32MZ, baseado na arquitetura MIPS32® Enhanced (Release 2) com core M4K. Para mais informações sobre esse micro, veja o artigo escrito por mim ou, claro, para todas as informações, o site da Microchip. Uma das placas se chama PIC32MZ EC Starter Kit. Uma placa interessante para ser utilizada em conjunto com essa placa é a placa Ethernet PHY Daughter Board LAN8720A PHY Daughter Board (AC320004-3).

Esse conjunto da Placa do PIC mais a placa extensão Ethernet é conhecida como PIC32MZ Embedded Connectivity (EC) Starter Kit (DM320006).

Microchip DM320006 PIC32MZ Embedded Connectivity (EC) Starter Kit PIC32MZ Ethernet

Esse conjunto possui:

  • Microcontrolador Microchip PIC32MZ2048ECH144: @200 MHz, 2 MB Flash e 512 KB SRAM (Esse microcontrolador não está em produção e disponível para amostras – Ele não possui hardware criptográfico);

  • Debugger e Programador integrado, feito por um microcontrolador Microchip PIC24FJ256GB106 que possui interface USB + uma memória Microchip 25LC256, o que elimina a necessidade de algum ICE ou emulador;

  • Pode ser alimentado pela USB;

  • Ethernet 10/100 Mbps, pela placa de expansão com o Microchip LAN8740;

  • Comunicação CAN 2.0b;

  • Comunicação HI-Speed USB 2.0 host/device/dual-role/OTG;

  • Memória 4 MB SQI Flash;

  • Pode ser usada com o Multimedia Expansion Board II;

  • Pode ser utilizada com a placa de expansão do PIC32 (PIC32 I/O Expansion Board – PN DM320002) usando uma placa adaptadora pro PIC32MZ (PIC32MZ EC Adaptor Board – PN AC320006).

Alguns detalhes interessantes sobre a PIC32MZ Embedded Connectivity (EC) Starter Kit

  • Alimentação: Via conector USB de debug ou fonte externa de 5V;

  • Para utilizar a USB (existe um conector USB tipo A para aplicações onde o PIC pode atuar como host), é necessário que se monte o cristal de 24 MHz, que não vem populado na placa;

  • A placa possui três LEDS e três botões para uso geral;

  • Uma memória de 4GB, que pode ser acessada por comunicação SQI, é disponibilizada nesse kit – Vem montada a memória Microchip SST26VF032;

  • Está disponível também um conector USB micro-AB no lado inferior da placa para aplicações onde o PIC age como device ou On-the-go;

  • A placa daughter board é bem consiga e possui apenas o conector com filtro integrado da Pulse, o J3011G21DNL, e CI Microchip LAN8740-EN, além de alguns componentes passivos.

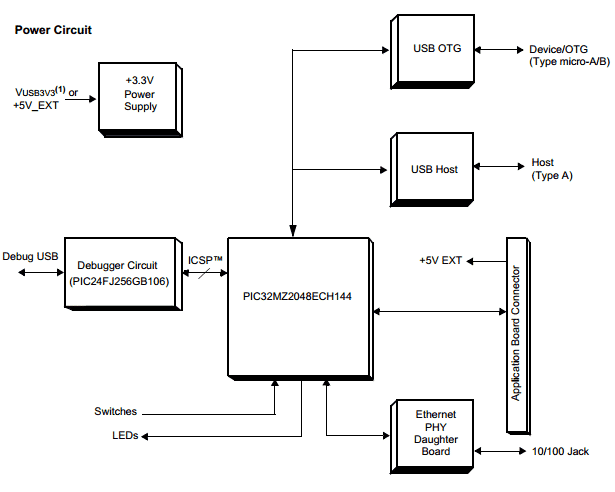

Diagrama de blocos da placa

A equipe do Embarcados demontrará nos proximos artigos alguns projetos utilizando essa placa. Fiquem de olho!

Referências

User Guide

Revisado por Henrique Rossi.
