Olá caros leitores, continuando com a série de artigos sobre o MQX RTOS, neste terceiro artigo iremos falar um pouquinho sobre Escalonador (Scheduling).

O Scheduling ou Escalonador é um algoritmo responsável por escolher qual a próxima tarefa (task) será executada. É complacente ao padrão POSIX.4 e fornece como opções de funcionamento: FIFO Scheduling (baseado em prioridades e a tarefa ativa permanece em funcionamento enquanto outra com maior prioridade ainda não estiver ativa), Round Robin (parecido com o modelo anterior e também baseado em prioridade, mas possui um tempo de execução chamado de “Time-slice” que não pode ser estrapolado) e Explicit (usando listas de tasks – tasks queues). Para detalhes de cada tipo, sugere-se que seja lido o Manual do Usuário MQX RTOS.

Escalonador

O RTOS pode interromper a execução de uma tarefa para executar uma outra tarefa nas seguintes situações:

Ao liberar o processamento;
Ao bloquear aguardando um evento;
Em uma interrupção;
Quando o time-slice expira;
Quando uma outra tarefa de maior prioridade passa para estado “pronta” (Ready) e entra em execução.

Como já foi dito anteriormente o escalonador é o algoritmo responsável de decidir qual tarefa deve ser executada em seu determinado momento e por quanto tempo previamente estabelecido.

No MQX RTOS as prioridade de uma tarefa vão 0 a N, onde 0 corresponde à tarefa com maior prioridade. É recomendado configurar as tarefas da aplicação a partir da prioridade 09, pois o MQX RTOS utiliza tarefas com maiores prioridades.

O escalonador do MQX RTOS cria uma fila de tarefas prontas (Ready) para serem executadas em cada nível de prioridade. E sempre será executada a tarefa de maior prioridade pronta.

Política de Escalonamento

O MQX RTOS contém duas políticas de escalonamento para tarefas de mesma prioridade, FIFO (Firts-in, First-out) e Round Robin.

FIFO: Sem limite de tempo na execução de tarefa da mesma prioridade;
Round Robin: Com limite de tempo na execução de tarefa da mesma prioridade.

Por padrão o MQX RTOS adota FIFO, podendo ser alterada para Round Robin individualmente para cada tarefa.

Alterar a politica de escalonamento para o Round Robin basta atribuir os seguintes atributos no Templates de Tarefas (Task Template List). MQX_HAS_TIME_SLICE: habilita o escalonador do tipo Round Robin. E o valor Time Slide (tempo de execução) em milissegundos.

A seguir exemplo de Templates de Tarefas. Uma tarefa com atributo do escalonamento Round Robin e com time-slice de 50 milissegundos.

const TASK_TEMPLATE_STRUCT  MQX_template_list[] =
{
   { MAIN_TASK, main_task, 0xC00, 10, "main_task", MQX_AUTO_START_TASK,MQX_HAS_TIME_SLICE,0,50},
   { 0L,        0L,        0L,    0L,  0L,         0L }
};

FIFO

Tarefa que esteja utilizando a política de escalonamento no modo FIFO apenas será interrompida caso uma tarefa com maior prioridade fique pronta para execução. Tarefas de mesma prioridade ficarão bloqueadas até o momento que a tarefa em execução libere a CPU.

O MQX RTOS possui recurso API para liberar a CPU. A função “_sched_yield(void)” libera a CPU e coloca a tarefa ativa no final da fila das prontas. A seguir o exemplo de uso da API para liberar a CPU.

/* libera a CPU */
//void _sched_yield(void);

/* Exemplo de aplicação */
void tarefa_A(uint32_t data)
{
	while (1)
	{
		processo();
		_sched_yield();
	}
}

Vantagens:

O mais simples entre os processos de escalonamento;
Todos os processos tendem a serem atendidos;
Baixo índice de troca de contexto.

Desvantagens:

Muito sensível à ordem de chegada;
Se tarefas maiores chegarem primeiro aumentarão o tempo médio de espera;
Não garante um tempo de resposta rápido.

Round Robin

O escalonador Round Robin é semelhante ao FIFO, mas se diferencia no seguinte aspecto. Cada tarefa na política de escalonamento Round Robin tem um determinado tempo de execução, esse tempo é chamado de Time-Slice. O valor padrão do time-slice é dez vezes o valor do período da interrupção do Timer.

O MQX RTOS permite que o valor do time-slice possa ser alterado em cada tarefa através do atributo DEFAUT_TIME_SLICE. O MQX RTOS permite também alterar o período e execução da tarefa utilizando as API’s _sched_set_rr_interval () e _sched_set_rr_interval_ticks().

A seguir temos os protótipos das funções das API’s sitadas anteriormente:

uint32_t _sched_set_rr_interval(
 _task_id task_id,		/* ID da tarefa */
 uint32_t ms_interval)		/* Valor do time-slice em milissegundos */

uint32_t _sched_set_rr_interval_ticks(
 _task_id task_id,				/* ID da tarefa */
 MQX_TICK_STRUCT_PTR new_rr_interval_ptr,
 MQX_TICK_STRUCT_PTR old_rr_interval_ptr)

A seguir temos um exemplo de uso de API, onde é alterado o time-slice da tarefa em execução.

if(_sched_set_rr_interval(_task_get_id(), 50) != MQX_OK)
{
	printf("\n\rFalha em alterar o time-slice da tarefa ");
        _task_block();
}

Para uma tarefa ser escalonada com a política de Round Robin o atributo MQX_HAS_TIME_SLICE deve estar habilitado. Para habilitar o mesmo, deve abrir o arquivo “lite_config.h” e alterar MQX_HAS_TIME_SLICE para 1. E em seguida deve compilar o projeto que se encontra o arquivo.

/*
** When MQX_HAS_TIME_SLICE is defined as 1,
** then code is compiled in to support time sliced tasks.
*/
#ifndef MQX_HAS_TIME_SLICE
#define MQX_HAS_TIME_SLICE 1
#endif

Neste modo de operação, a tarefa terá o direito a uma fatia de tempo de execução do sistema (Time-Slice) e será interrompida ao final deste tempo para a execução de outra tarefa de mesma prioridade.

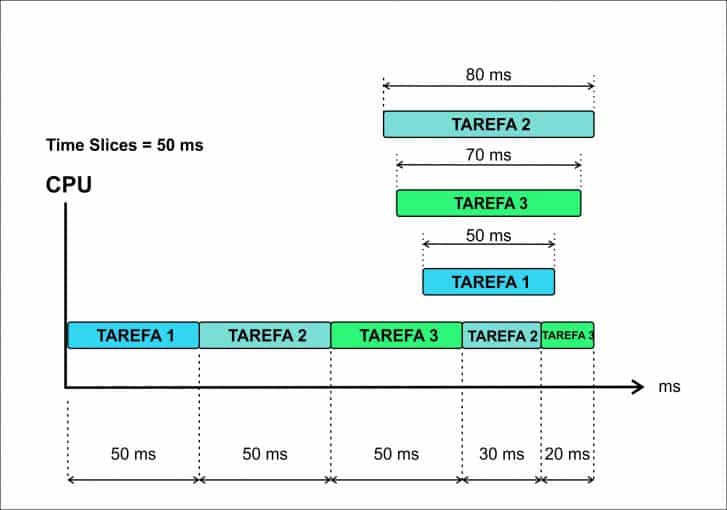

Quando expira o tempo do time-slice, o MQX RTOS salva o contexto da tarefa em execução. E em seguida posiciona a tarefa ao final da fila das tarefas prontas (Ready). O MQX RTOS executa a próxima tarefa da fila de tarefas prontas (Ready). A figura abaixo ajuda a ilustrar o processo.

Vantagens:

Todas as tarefas acabam tendo uma chance regular de ser executar;
Nenhuma tarefa poderá monopolizar a CPU;
Algoritmo adequado para sistemas multi-tarefas de tempo compartilhado.

Desvantagens:

Troca de contexto mais constante (não indicado para low power);
Tempo de execução (em pior caso) de tarefa indeterminado (por causa do time-slice).

Conclusão

O MQX RTOS disponibiliza duas políticas de escalonamento para tarefas de mesma prioridade, que são FIFO (Firts-in, First-out) e Round Robin. O mesmo disponibiliza diversas APIs para trabalhar com o escalonador.

Neste artigo também foram apresentadas as principais características das políticas de escalonamento. Fica a cargo do desenvolvedor decidir qual escalonador utilizar em sua aplicação de acordo com sua necessidade.
