A PocketBeagle 2 Industrial é a versão com especificação estendida da PocketBeagle 2 Rev A1, mantendo o mesmo formato ultracompacto e arquitetura base, mas incorporando 1GB de memória DDR4, 64GB de eMMC embarcada e suporte à faixa de temperatura industrial.
Neste artigo apresento os detalhes técnicos da PocketBeagle 2 Industrial, destacando suas diferenças em relação à versão original e analisando seus recursos sob a ótica de aplicações em sistemas embarcados, desde a prototipagem até o uso em equipamentos industriais.
Arquitetura da PocketBeagle 2 Industrial baseada no AM6254

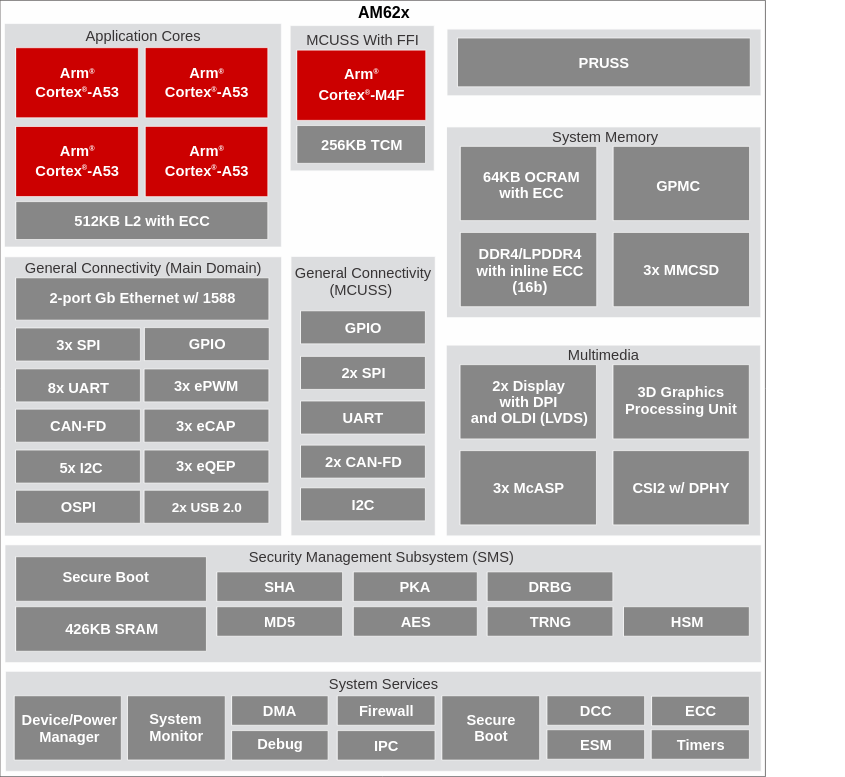

A PocketBeagle 2 Industrial é baseada no SoC Texas Instruments AM6254, um processador quad-core Arm Cortex-A53 de 64 bits operando até 1,4 GHz. O subsistema inclui:
- Cluster com quatro núcleos Cortex-A53 com 512KB de cache L2 compartilhado
- Cache L1 por núcleo com proteção ECC SECDED para dados e paridade para instruções
- Núcleo Arm Cortex-M4F em tempo real operando até 400 MHz
- 256KB de SRAM com proteção SECDED ECC
- Subsistema PRUSS dual-core operando até 333 MHz
- Gerenciador dedicado de dispositivo e energia
- Suporte a Secure Boot e Trusted Execution Environment
O SoC também integra a GPU Imagination PowerVR Rogue AXE-1-16M com suporte a OpenGL 3.x, OpenGL 2.0/1.1 e Vulkan 1.2. Apesar de fazer parte do AM6254, a GPU não aparece explicitamente nas especificações da placa, provavelmente por não haver saída de vídeo disponível.
Os Melhores Treinamentos sobre Sistemas embarcados e IoT
Cursos com professores qualificados para acelerar sua carreira e projetos
Além do SoC principal, a placa incorpora um microcontrolador secundário Texas Instruments MSPM0L1105 baseado em Arm Cortex-M0+ a 32 MHz, com:
- 32KB de flash
- 4KB de SRAM
- ADC de 12 bits
Essa combinação permite separar funções de alto nível no Cortex-A53 de tarefas auxiliares ou aquisição analógica no Cortex-M0+, mantendo a arquitetura organizada.
Memória e armazenamento na PocketBeagle 2 Industrial
Uma das principais mudanças da PocketBeagle 2 Industrial em relação à versão original está na memória e no armazenamento.
A placa passa a oferecer:
- 1GB de DDR4 a 3200 MHz
- 64GB de eMMC embarcada
Na versão anterior, a memória era limitada a 512MB de DDR4 e o footprint para eMMC estava presente, mas não populado. Com a nova configuração, a placa se torna mais adequada a aplicações que exigem maior espaço para sistema operacional, logs e aplicações embarcadas persistentes.
A placa também mantém o slot microSD com suporte a 1,8V e 3,3V, permitindo inicialização alternativa ou expansão de armazenamento.
Embora o layout de hardware não tenha sido alterado em relação à revisão A1, diferentes bindings de Device Tree podem ser necessários para refletir a nova configuração de RAM e eMMC.
Interfaces e expansão da PocketBeagle 2 Industrial
A PocketBeagle 2 Industrial mantém o mesmo conjunto de interfaces da versão anterior, distribuídas em dois conectores de expansão de 36 pinos, totalizando 72 pinos disponíveis.
Entre os recursos expostos estão:
- 8 entradas analógicas
- 52 GPIOs digitais
- USB de alta velocidade
- Diversas interfaces digitais
Para debug, a placa disponibiliza:
- Porta UART de 3 pinos em conector JST-SH 1,00 mm compatível com Raspberry Pi Debug Probe
- Footprint JTAG de 10 pinos padrão TAG-CONNECT
A alimentação pode ser feita via:
- USB Type-C (5V / 1A)
- Entrada VIN no conector Cape (5V / 1A)
O gerenciamento de energia é realizado pelo PMIC TPS6521903.
Outros recursos incluem:
- Botão de Power
- Botão User/Boot
- LEDs de indicação de energia, carga de bateria e quatro LEDs de usuário
Faixa de temperatura e posicionamento da PocketBeagle 2 Industrial
A principal característica que define a PocketBeagle 2 Industrial é o suporte à faixa de temperatura de -40°C a +85°C, tornando a placa adequada a ambientes industriais.

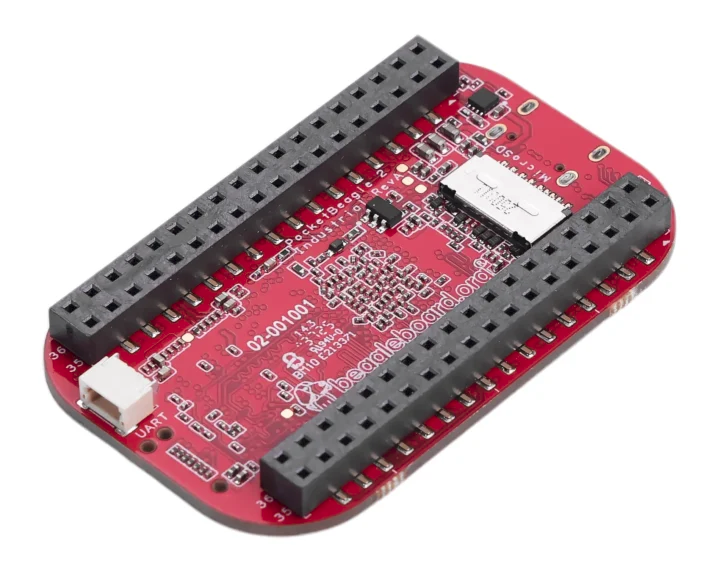

Enquanto a versão padrão opera na faixa comercial, a versão industrial utiliza componentes qualificados para operação estendida. O layout do PCB permanece inalterado, mas a coloração da placa é vermelha, diferenciando-se da versão preta da PocketBeagle 2.
Com dimensões de 55 x 35 mm e peso de 12,7 gramas, a placa mantém o mesmo formato compacto, adequado para integração em produtos com restrição de espaço.
Resumo de recursos da PocketBeagle 2 Industrial
Chipset – Texas Instruments AM6254 SoC
- Multicore 64-bit Arm Cortex-A53 até 1,4 GHz
- Cluster quad-core Cortex-A53 com 512KB de L2
- Cache compartilhado com SECDED ECC
- Cada núcleo A53 com 32KB L1 DCache com SECDED ECC
- 32KB L1 ICache com proteção por paridade
- Núcleo Arm Cortex-M4F até 400 MHz
- 256KB de SRAM com SECDED ECC
- Subsistema PRUSS dual-core até 333 MHz
- Device/Power Manager dedicado
- Suporte a Trusted Execution Environment (TEE)
Microcontrolador secundário – Texas Instruments MSPM0L1105
- Arm Cortex-M0+ a 32 MHz
- 32KB de flash
- 4KB de SRAM
- ADC de 12 bits
Características da placa
- Processador: Texas Instruments AM6254 SoC
- Memória SDRAM: 1GB DDR4 3200 MHz
- Flash: 64GB eMMC
- PMIC: TPS6521903
- Debug:
- Porta UART 3 pinos 3,3V JST-SH 1,00 mm (compatível com RPI Debug Probe)
- Footprint JTAG 10 pinos TAG-CONNECT
- Alimentação: USB-C ou Cape Header VIN (5V @ 1A)
- Expansão: 72 pinos com alimentação e bateria, USB de alta velocidade, 8 entradas analógicas, 52 GPIOs digitais e múltiplas interfaces digitais
- LEDs: 1x Power, 1x Battery Charging, 4x LEDs de usuário
- Conector SD/MMC: microSD (1,8V / 3,3V)
- Entradas de usuário:
- Botão Power
- Botão User/Boot
- Dimensões: 55 x 35 mm
- Peso: 12,7 g
Conclusão
A PocketBeagle 2 Industrial mantém a arquitetura e o layout da revisão A1, adicionando maior capacidade de memória, armazenamento embarcado e suporte à faixa de temperatura industrial. Com isso, amplia seu escopo de aplicação para cenários que exigem maior robustez operacional, preservando o mesmo conjunto de interfaces e a proposta de placa compacta voltada ao desenvolvimento e à integração em sistemas embarcados.
