Olá, caro leitor. Este artigo apresenta o desenvolvimento dos módulos para configuração do OV7670. Para tal, são utilizados os módulos apresentados no primeiro artigo que tem função de comunicação via interface SCCB. O projeto pode ser acessado neste link.
Estrutura do módulo OV7670 e conexão com o buffer AL422
No primeiro artigo foi apresentado o método de acesso do módulo OV7670, utilizando a interface SCCB. Como destacado, a interface SCCB posibilita transferir informações e será utilizada para configurar o módulo OV7670. O diagrama de blocos do sensor é mostrado na Figura 1.

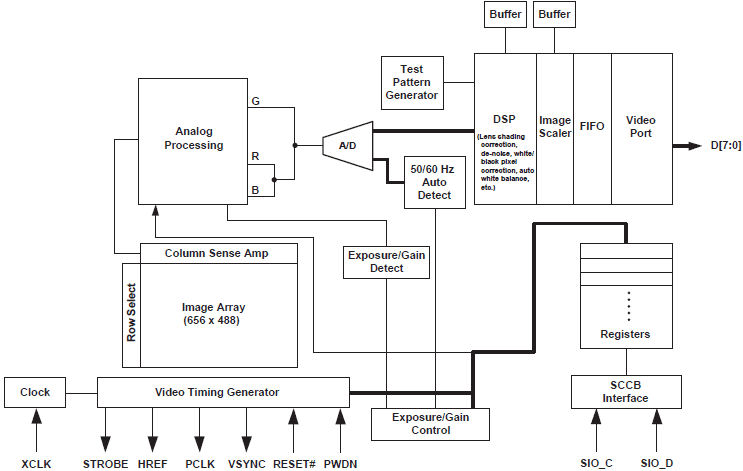

![Estrutura do sensor OV7670 [1].](https://embarcados.com.br/wp-content/uploads/2018/06/OV7670Blocks.png)
A partir desse diagrama é possível verificar a conexão entre a interface SCCB e o banco de registradores do módulo. Além disso, verifica-se que os registradores estão conectados com outros dois módulos: Video Timing Generator e Exposure/Gain Control.
O bloco Video Timing Generator tem como saída alguns sinais de controle que estão conectados diretamente no buffer AL422. Esse CI é uma memória DRAM de 3 Mbits (393.216 palavras de 8 bits) que tem função de fila (FIFO – First In First Out). Os terminais de acesso são ilustrados na Figura 2.

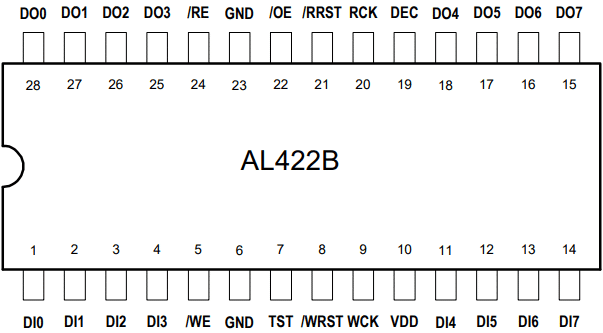

![Video Frame Buffer - Pinos do buffer AL422 [2].](https://embarcados.com.br/wp-content/uploads/2018/06/PinoutAL422.png)
Segundo informações do datsheet “ching ling”, a conexão entre o módulo OV7670 e o buffer é a ilustrada na Figura 3. De modo geral, a sincronização entre os sinais gerados pela câmera e a captura pelo buffer são realizados diretamente. Isto é, a saída da câmera está ligada diretamente nas entradas do buffer.

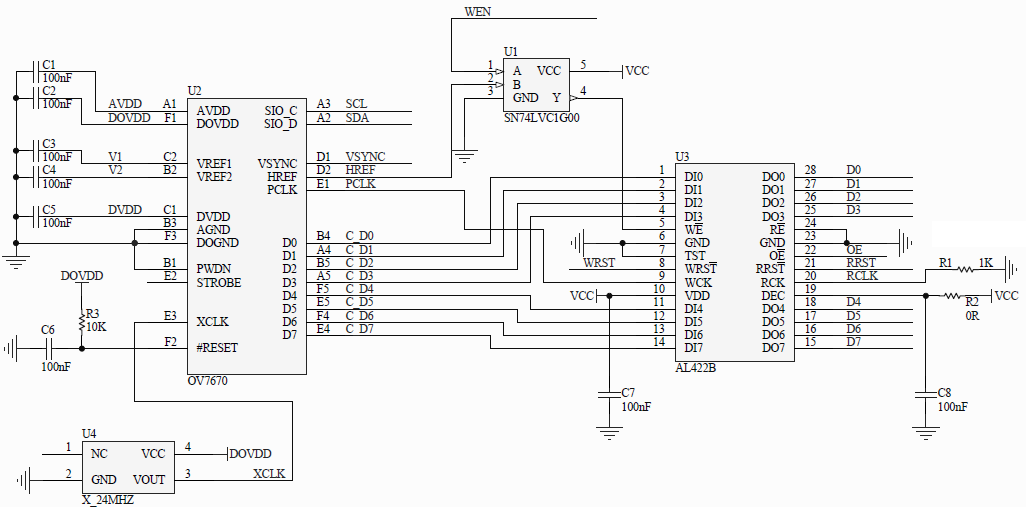

![Video Frame Buffer - Conexão entre o módulo OV7670 e o buffer AL422 [3].](https://embarcados.com.br/wp-content/uploads/2018/06/OV7670_AL422.png)
No entanto, por se tratar de uma memória FIFO, são disponibilizados sinais de controle para determinar o momento em que as informações serão gravadas e também para controlar a posição de acesso. Cabe ressaltar que ao inserir um dado no buffer um ponteiro de escrita é incrementado. O mesmo vale para leitura e para o ponteiro de leitura.
A seguir são destacados os sinais de controle:
- WE (Write Enable): Habilita operação de escrita na FIFO. Observe que este sinal passa por uma porta NAND (CI 7400) para que o sinal WE do buffer seja ativado em zero somente quando WE e HREF estão em nível lógico 1;
- WRST (Write Reset): Posiciona o ponteiro de escrita no endereço zero. Esse sinal é ativado em zero;
- RRST (Read Reset): Posiciona o ponteiro de leitura no endereço zero. Esse sinal é ativado em zero;
- OE (Output Enable): Habilita saída do buffer;
- RCLK (Read clock): Sincronização para leitura de dados.
Video Frame Buffer
Embora tenha vários modos de operação, neste artigo será descrito apenas a configuração para que o sensor apresente como saída uma imagem no formato RGB565. A resolução da imagem será configurada como QVGA (320 x 240).
O início de um frame é sempre indicado pelo sinal VSYNC. Durante o período que o sinal VSYNC está ativado ocorre o processo de varredura horizontal, sendo indicado pelo sinal HREF. Como dito anteriormente, o HREF é um dos sinais de controle para gravar um dado na FIFO. Quando o sinal HREF está ativado, os bytes são transferidos na frequência no sinal PCLK. Isso é ilustrado na Figura 4.
![Temporização de linha [4].](https://embarcados.com.br/wp-content/uploads/2018/06/HTiming.png)
O frame completo é ilustrado na Figura 5. Cabe ressaltar que será utilizado o padrão QVGA.

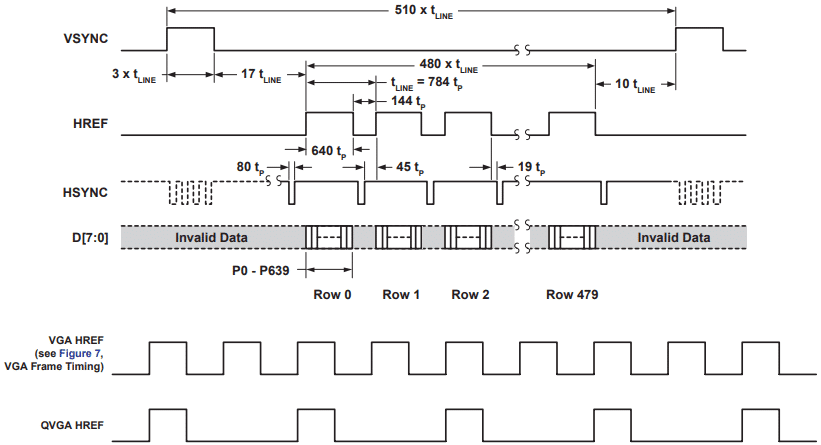

![Temporização do frame VGA [4].](https://embarcados.com.br/wp-content/uploads/2018/06/VGATiming-1.png)
Por fim, cada byte transferido corresponde ao formato RBG565. Portanto, cada pixel é representado por dois bytes. As componentes R, G e B são ilustradas na Figura 6.

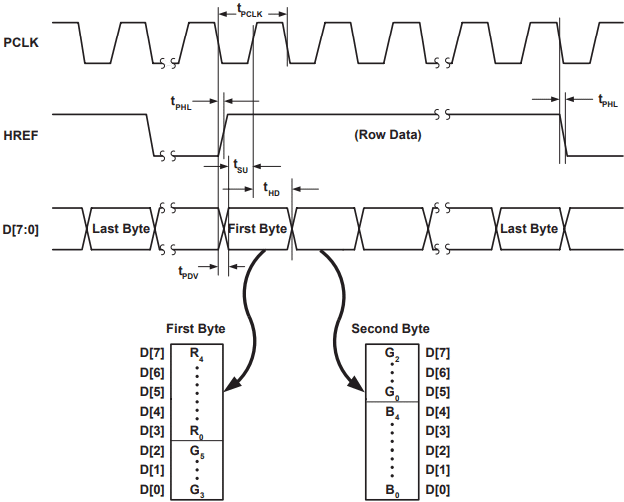

![Formato de saída RGB565 [4].](https://embarcados.com.br/wp-content/uploads/2018/06/RGB565.png)
Capturando um Frame
Para controlar as operações na FIFO foi criado um módulo chamado Fifo.h. Esse módulo contém apenas três funções: Inicialização, Captura de frame e leitura da fifo.
|
1 2 3 4 5 6 7 8 9 10 11 |
#ifndef INCLUDES_FIFO_H_ #define INCLUDES_FIFO_H_ #include <stdint.h> void FIFO_Init(void); void FIFO_StartCapture(void); uint16_t FIFO_GetPixel16(void); #endif /* INCLUDES_FIFO_H_ */ |
A função de inicialização configura o estado inicial dos pinos de controle do buffer. Lembre-se que os sinais são ativados em zero, exceto o WE e RCLK.
|
1 2 3 4 5 6 7 8 9 |
void FIFO_Init(void) { //Startup condition of control signals Hw_RCLK_LOW(); Hw_WEN_DIS(); Hw_RRST_EN(); Hw_WRST_EN(); Hw_OE_EN(); } |
Para capturar um frame é necessário monitorar o sinal VSYNC. Isso pode ser feito via interrupção ou polling. Nesse caso, utilizou-se da segunda opção.
A função aguarda o sinal VSYNC tornar-se zero (devido à configuração). Em seguida, reinicia o ponteiro de escrita e habilita a operação de escrita no buffer. Essa condição deve ser mantida até que o frame seja gravado inteiramente no buffer. Após essa condição, a escrita no buffer é desativada.
Por fim, o ponteiro de leitura é posicionado em zero e um pulso de clock é dado para efetuar tal condição.
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 |
void FIFO_StartCapture(void) { //Wait for the falling edge of the VSYNC signal while(Hw_READ_VSYNC()); //The frame capture starts here. //First, reset the fifo write pointer Hw_WRST_DIS(); //Enable the write signal allowing the data to be written into the fifo Hw_WEN_EN(); //Now waits for the end of frame while(!Hw_READ_VSYNC()); while(Hw_READ_VSYNC()); //Disable write signal Hw_WEN_DIS(); //Enable read_reset signal Hw_RRST_EN(); //Enable write_reset signal Hw_WRST_EN(); //Generate a clock pulse Hw_Delay(1); Hw_RCLK_LOW(); Hw_Delay(1); Hw_RCLK_HIGH(); Hw_Delay(1); //Disable read_reset signal Hw_RRST_DIS(); } |
Até esse ponto o frame está armazenado no buffer e o ponteiro de leitura está posicionado no início. Assim sendo, cada pixel pode ser obtido gerando pulsos no sinal RCLK e lendo o valor da saída. Para tal, criou-se uma função que faz a leitura de dois bytes. Para ler o frame completo basta realizar esse procedimento 76800 vezes (320×240).
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 |
uint16_t FIFO_GetPixel16(void) { uint16_t result = 0; //Get the first byte from fifo buffer Hw_RCLK_HIGH(); //Turn on the clock line result = (Hw_READ_BYTE() << 8); //read one byte Hw_RCLK_LOW(); //Turn off the clock line //Get the second byte from fifo buffer Hw_RCLK_HIGH(); //Turn on the clock line result |= Hw_READ_BYTE(); //read one byte Hw_RCLK_LOW(); //Turn off the clock line return result; } |
Configuração do módulo OV7670
Para que o módulo opere do modo indicado neste artigo, é necessário realizar a configuração de uma série de registradores. Para facilitar as operações foi criada uma biblioteca ov7670.h. Algumas funções dessa biblioteca foram mostradas no artigo anterior: leitura e escrita de registradores.
|
1 2 3 4 5 6 7 8 9 10 11 |
#ifndef INCLUDES_OV7670_H_ #define INCLUDES_OV7670_H_ #include <stdint.h> int OV7670_Init(void); void OV7670_Setup_QVGA_RGB565(void); void OV7670_WriteRegister(uint8_t addr, uint8_t data); uint8_t OV7670_ReadRegister(uint8_t addr); #endif |
A função de inicialização verifica se o ID e a versão do módulo ov7670. Se o retorno corresponde às informações descritas no datasheet, a configuração para o modo QVGA/RGB565 é realizada.
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 |
int OV7670_Init(void) { uint8_t tmp; SCCB_Init(); /*Check PID and Version*/ tmp = OV7670_ReadRegister(REG_PID); if(0x76 == tmp) { tmp = OV7670_ReadRegister(REG_VER); if(0x73 == tmp) { //Reset camera to default configuration OV7670_WriteRegister(REG_COM7, 0x80); //default value OV7670_WriteRegister(REG_CLKRC, 0x80); //output sequence: UYVY *** use with register COM13[1] OV7670_WriteRegister(REG_TSLB, TSLB_YLAST); //VSYNC Negative OV7670_WriteRegister(REG_COM10, COM10_VS_NEG); //White balance enable OV7670_WriteRegister(0x13, 0xe7); OV7670_WriteRegister(0x6f, 0x9f); return 0; } } return -1; } |
Para configurar o módulo na condição desejada é utilizada a seguinte função:
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 |
void OV7670_Setup_QVGA_RGB565(void) { OV7670_WriteRegister(REG_COM7, COM7_RGB | COM7_QVGA); //QVGA and RGB format OV7670_WriteRegister(REG_COM15, COM15_RGB565 ); //RGB565 output //frame control: from linux sources OV7670_WriteRegister(REG_HSTART,0x15); OV7670_WriteRegister(REG_HSTOP, 0x03); OV7670_WriteRegister(REG_HREF, 0x00); OV7670_WriteRegister(REG_VSTART, 0x03); OV7670_WriteRegister(REG_VSTOP, 0x7B); OV7670_WriteRegister(REG_VREF, 0x00); //Scale mode enabled because COM7 is configured with pre-defined format (COM7_RGB) //then COM14_QVGA must be set OV7670_WriteRegister(REG_COM3, COM3_QVGA | COM3_DCWEN); OV7670_WriteRegister(REG_COM14, COM14_QVGA); OV7670_WriteRegister(REG_MVFP, MVFP_MIRROR); //Horizontal mirror //datasheet: Table 2.2 Resolution Register Settings OV7670_WriteRegister(REG_SCALING_DCWCTR, SCALING_DCWCTR_QVGA); //vertical/horizontal down sample by 2 OV7670_WriteRegister(REG_SCALING_PCLK_DELAY, SCALING_PCLK_DELAY_QVGA); //clock divider: divided by 2 OV7670_WriteRegister(REG_SCALING_PCLK_DIV, SCALING_PCLK_DIV_QVGA); OV7670_WriteRegister(REG_SCALING_XSC, SCALING_XSC_QVGA); //horizontal scale factor OV7670_WriteRegister(REG_SCALING_YSC, SCALING_YSC_QVGA); //vertical scale factor OV7670_WriteRegister(0xb0, 0x84); //Saturation matrix: from linux sources OV7670_WriteRegister( 0x4f, 0xb3 ); OV7670_WriteRegister( 0x50, 0xb3 ); OV7670_WriteRegister( 0x51, 0 ); OV7670_WriteRegister( 0x52, 0x3d ); OV7670_WriteRegister( 0x53, 0xa7 ); OV7670_WriteRegister( 0x54, 0xe4 ); } |
Vale também exibir novamente as funções de leitura e escrita dos registradores.
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 |
uint8_t OV7670_ReadRegister(uint8_t addr) { uint8_t result; //Start of transmission SCCB_Start(); //ID Address + Sub-address SCCB_WriteByte(SCCB_ADDR_WR); SCCB_DELAY(); SCCB_WriteByte((uint8_t)addr); //End of transmission SCCB_Stop(); SCCB_DELAY(); //Start of transmission SCCB_Start(); //ID Address + Read Data SCCB_WriteByte(SCCB_ADDR_WR | 0x01); SCCB_ReadByte(&result); //End of transmission SCCB_Stop(); return result; } void OV7670_WriteRegister(uint8_t addr, uint8_t data) { //Start of transmission SCCB_Start(); SCCB_WriteByte(SCCB_ADDR_WR); SCCB_WriteByte((uint8_t)addr); SCCB_WriteByte((uint8_t)data); //End of transmission SCCB_Stop(); } |
Teste da Aplicação
Para testar o módulo foi criada uma aplicação em C#. O software envia um comando pela porta serial para receber uma imagem. O dispositivo recebe esse comando e inicia o procedimento para capturar a imagem e retornar para o cliente. No final do processo a imagem é mostrada no software (Figura 7).
A seguir é mostrado o código da aplicação do microcontrolador. Algumas funções não foram apresentadas, pois tem relação direta com os recursos do microcontrolador. No entanto, você pode consultar esses arquivos neste link, e também adaptar a parte de acesso ao hardware para atender o seu microcontrolador.
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 |
#include "Application.h" #include "Fifo.h" #include "OV7670.h" #define QVGA_SIZE (320*240) int main(void) { int state = 0; int flag; uint16_t tmp; uint16_t x, y; uint8_t pbuff[32]; uint8_t cmd; //Hardware Init App_Init(); for (;;) { switch(state) { case 0: flag = OV7670_Init(); if(flag == 0){ OV7670_Setup_QVGA_RGB565(); state = 1; } break; case 1: flag = App_SerialRead((uint8_t *)&cmd); if(flag == 0){ if((uint8_t)cmd == 'e'){ state = 2; } } break; case 2: FIFO_StartCapture(); for(x = 0; x<(QVGA_SIZE/16); x++){ for(y = 0; y<16; y++){ tmp = FIFO_GetPixel16(); pbuff[2*y] = (uint8_t)tmp; pbuff[2*y + 1] = (uint8_t)(tmp >> 8); } App_SerialWrite(pbuff, 32); } state = 1; break; } } return 0; } |
No primeiro teste foi utilizado um modo de operação que exibe uma imagem de barras de cores. Tal configuração é realizada alterando os registradores COM7 e REG_SCALING_YSC. De modo geral, os bits ativados em cada registrador determinam o modo de teste e o tipo de saída.
|
1 2 |
OV7670_WriteRegister(REG_COM7, COM7_RGB | COM7_QVGA | 0x02); OV7670_WriteRegister(REG_SCALING_YSC, SCALING_YSC_QVGA | 0x80); |

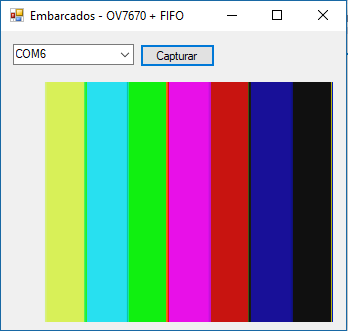

O resultado dessa configuração é mostrado na Figura 8.
Agora, removendo as configurações anteriores, a imagem real pode ser capturada.
|
1 2 |
OV7670_WriteRegister(REG_COM7, COM7_RGB | COM7_QVGA); OV7670_WriteRegister(REG_SCALING_YSC, SCALING_YSC_QVGA); |

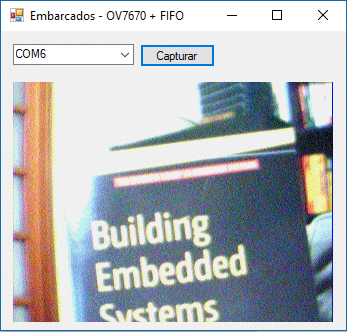

O resultado dessa configuração é mostrado na Figura 9.
Resultados e Discussões
Cabe ressaltar alguns pontos importantes. Primeiro, o datasheet não contém todas as informações necessárias. Não encontrei outra versão e a documentação tem alguns erros, como a descrição do registrador REG_SCALING_XSC. No entanto, consultando o fonte do linux e outros documentos foi possível configurar o módulo. Segundo, além das configurações realizadas a partir dos registradores, é necessário também ajustar o foco da câmera. Vale consultar este Application Note.
Para aqueles que já utilizaram esse módulo e desvendaram alguns mistérios, compartilhem suas experiências!
