Como é sabido, VHDL é uma linguagem extremamente “tipada”, o que faz com que seja necessário escrever muito para dizer pouco.

Quase todos, cerca de 90% de meus designs em VHDL seguem um padrão: eles possuem uma máquina de estados, dois processes, sendo um para a parte combinacional e outra para a parte sequencial do design, bibliotecas básicas de aritmética (numeric.std) e lógica (1164), a parte combinacional recebendo a sequencial, etc. Esse estilo de codificação segue muito o que Pong. P Chu propõe em seu livro RTL Hardware Design using VHDL. E quando algo é padrão, nada melhor do que fazer um script para diminuir a parte burocrática de escrever um novo módulo em VHDL e ir direto ao que interessa.

Para ficar simples, me limitei a geração automática da interface da entidade (sinais de entrada/saída), maquina de estados, processo combinacional e sequencial e registradores a partir de um arquivo .txt.

Pensei em automatizar muita coisa mas a complexidade tanto do .txt responsável por gerar o VHDL quanto a do software em Python iria aumentar muito e não ficaria mais algo simples de se utilizar, perderia o “charme”.

Os Melhores Treinamentos sobre Sistemas embarcados e IoT

Cursos com professores qualificados para acelerar sua carreira e projetos

MATRÍCULE-SE AGORA

Funcionamento

A sintaxe do arquivo .txt é bem simplificada, a primeira linha é o nome da entidade, a segunda o clock e a terceira o reset. As demais linhas são sinais de entrada ou saída da entidade até chegar no “#” após o símbolo “#” as linhas viram sinais dentro do design.

Da segunda linha em diante o último parâmetro (após o -) é o número de bits.

Para rodar o script basta executar o arquivo vhdl_gen.py e passar o caminho para o arquivo .txt como parâmetro.

Exemplo

A partir deste arquivo blink_led.txt de 8 linhas:

blink_led
sysclk-in-1
reset_n-in-1
enable-in-1
leds-out-16
#
timer-16
leds-16

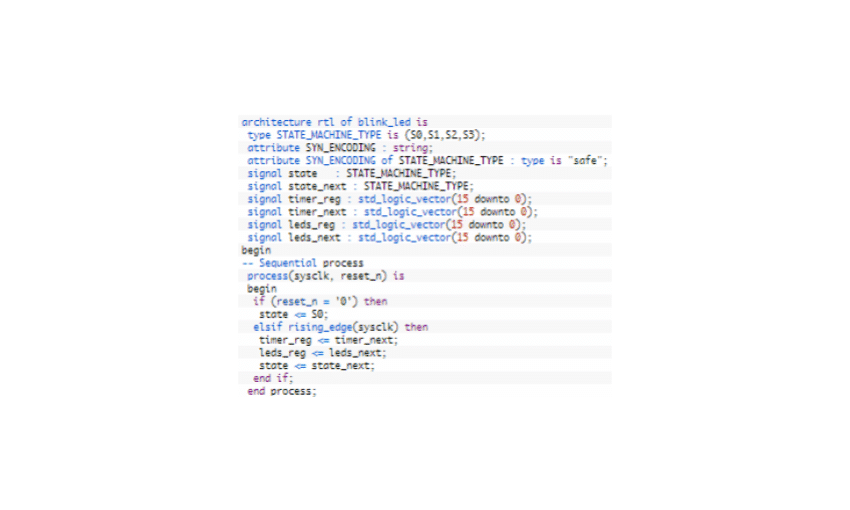

É gerado este arquivo .vhd de 74 linhas:

--Libraries and use clauses
library ieee;
use ieee.std_logic_1164.all;
use ieee.numeric_std.all;
entity blink_led is
 port (
  sysclk : in std_logic;
  reset_n : in std_logic;
  enable : in std_logic;
  leds : out std_logic_vector(15 downto 0)
  );
end blink_led;
------------------------------------------------------
architecture rtl of blink_led is
 type STATE_MACHINE_TYPE is (S0,S1,S2,S3);
 attribute SYN_ENCODING : string;
 attribute SYN_ENCODING of STATE_MACHINE_TYPE : type is "safe";
 signal state   : STATE_MACHINE_TYPE;
 signal state_next : STATE_MACHINE_TYPE;
 signal timer_reg : std_logic_vector(15 downto 0);
 signal timer_next : std_logic_vector(15 downto 0);
 signal leds_reg : std_logic_vector(15 downto 0);
 signal leds_next : std_logic_vector(15 downto 0);
begin
-- Sequential process
 process(sysclk, reset_n) is
 begin
  if (reset_n = '0') then
   state <= S0;
  elsif rising_edge(sysclk) then
   timer_reg <= timer_next;
   leds_reg <= leds_next;
   state <= state_next;
  end if;
 end process;
-- Combinational process
 process(state, timer_reg, leds_reg) is
 begin
  timer_next <= timer_reg;
  leds_next <= leds_reg;
  state_next <= state;
  case state is
   when S0 =>
     null;
   when S1 =>
     null;
   when S2 =>
     null;
   when S3 =>
     null;
   when OTHERS =>
     null;
  end case;
 end process;
end rtl;

Conclusões

Em um livro que li devido a muitas recomendações (The Pragmatic Programmer) há capítulos dedicados a geradores de códigos e aos benefícios proporcionados ao utilizar um gerador de código, alguns deles:

• Expressar a mesma informação somente uma vez (DRY do not repeat yourself);

• Menor tempo de desenvolvimento pois não é necessário escrever tanto;

• Menos sucessível a erros de sintaxe;

• Padronização no código fonte de um projeto e etc.

Recomendo este livro, apesar de não ser direcionado a desenvolvedores de hardware ele possui uma linguagem muito boa e dicas gerais de desenvolvimento que também podem ser aproveitadas para o desenvolvimento de sistemas de hardware.

Agradeço ao Fabio, Vinicius e o Vitor pelas contribuições no projeto, que o deixaram muito melhor.

E por último fica aqui o link para o gerador de VHDL feito em Python. Funciona em Windows e Linux, fiquem a vontade para usar, “forkar” e dar feedback. Recomendo ler o README com atenção.
