ESP32-C6 na Prática: Criando um Web Server de Tempo Real

22/07/2025

ÍNDICE DE CONTEÚDO

Este post faz parte da série ESP32-C6 na Prática

Introdução

Neste artigo, mostraremos como criar um Web Server de tempo real utilizando a placa de desenvolvimento ESP32-C6 DevKitC-1. Vamos criar um servidor web que hospeda uma interface HTML e utiliza WebSocket para comunicação bidirecional, permitindo, por exemplo, controle de LEDs, leitura de sensores e resposta imediata sem a necessidade de atualizá-la manualmente.

Para conhecer mais a placa de desenvolvimento consulte nosso artigo Introdução à Placa ESP32-C6-DevKitC-1: Ideal para IoT

Características do Websocket

Usa o protocolo WebSocket de comunicação bidirecional
Ideal para dados de tempo real
A conexão persistente entre cliente e servidor
Ideal para tarefas como: ler sensores, enviar e receber dados externos
Permite que o servidor envie dados para o cliente (diferente do HTTP, onde o cliente sempre inicia a requisição).

Como o Websocket mantém uma conexão aberta e bidirecional entre cliente e servidor, é eficiente para atualizações em tempo real. Ou seja, trabalha de forma assíncrona, permitindo que tanto o cliente quanto o servidor enviem dados a qualquer momento, sem a necessidade de polling.

Materiais Necessários

Para desenvolver nossa aplicação os materiais utilizados foram:

Os Melhores Treinamentos sobre Sistemas embarcados e IoT

Cursos com professores qualificados para acelerar sua carreira e projetos

MATRÍCULE-SE AGORA

Placa ESP23-C6 DevKitC-1
Cabo USB-C
LED
Resistor 330 ohms
Botão
Jumpers
Arduino IDE

Para configurar o ambiente e instalar o suporte a ESP32-C6 veja o artigo ESP32-C6 na Prática: Seu Primeiro “Hello World”

Circuito

O circuito utilizado para este artigo será a placa ESP32-C6 DevKitC-1 para gerir o Web Server, o LED para sinalizar as ações do Web Server e o botão para alterar o estado do LED.

Como o ESP32-C6 possui resistores internos de pull-up, não utilizaremos um resistor externo para o botão.

Criando um Web Server de Tempo Real — Figura 1: Circuito desenvolvido

Código

No projeto proposto, o ESP23-C6 DevKitC-1 é conectado à rede local para gerir o Websocket. Assim, é necessário conectar a placa à rede utilizando as credenciais do Wi-Fi.

Também precisamos instalar as bibliotecas ESPAsyncWebServer e AsyncTCP pelo gerenciador de bibliotecas da Arduino IDE por ESP32Async.

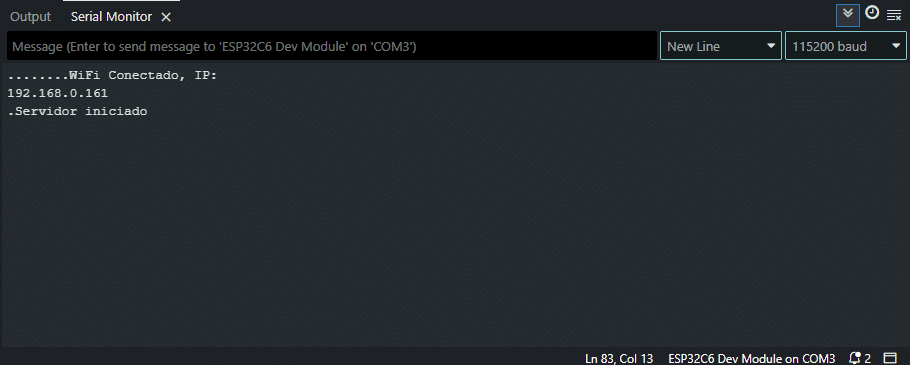

Em seguida, copie o endereço IP apresentado no monitor serial (Figura 2) e cole-o no navegador de sua preferência (Figura 3).

Para acompanhar o funcionamento do projeto, abra o monitor serial e verifique as etapas de criação do servidor. Abaixo, você encontrará o endereço IP da placa conectada.

Para modularizar o código e separar responsabilidades, foi criado um arquivo de biblioteca, html_page.h, responsável por separar o código html do código de desenvolvimento da placa.

Todo o código desenvolvido está disponível para consulta em download.

Com a página HTML disponibilizada no IP do navegador. O Websocket se conecta ao servidor (ESP32-C6-DevKit-C) e o servidor retorna as informações para a página.

 <script>
      let websocket = new WebSocket(`ws://${window.location.hostname}/ws`);


      websocket.onopen = () => console.log("Connection established");
      websocket.onclose = () => console.log("Connection died");
      websocket.onerror = (error) => console.log("error");


      websocket.onmessage = (event) => {
        console.log("Message received: " + event.data);
        atualizarEstado(event.data);
      };


      function toggleLed(element) {
        if (websocket && websocket.readyState === WebSocket.OPEN) {
          const comando = element.checked ? "on" : "off";
          websocket.send(comando);
          console.log("Comando enviado via WebSocket: " + comando);
        } else {
          console.warn("WebSocket não conectado");
        }
      }


      function atualizarEstado(estado) {
        const estadoLED = document.getElementById("estadoLED18");
        const iconLED = document.getElementById("iconLED18");


        estadoLED.innerText = estado == "on" ? "ON" : "OFF";
        iconLED.classList.remove("ledOff", "ledOn");
        iconLED.classList.add(estado === "on" ? "ledOn" : "ledOff");


        document.getElementById("led18").checked = estado === "on";
      }
    </script>

Conforme o código acima, quando a conexão é aberta, a função websocket.onopen() confirma a conexão.

Quando o botão na interface Web é acionado, a função toggleLed() envia “on” ou “off” via websocket.send().

O servidor ESP32 recebe essa mensagem e responde de volta com o estado atualizado, acionando websocket.onmessage(), que atualiza o HTML.

Abaixo podemos ver a função disparada com recebe a informação de websocket.send(). A partir dela iremos definir o estado do LED e notificar os clientes.

// Função para lidar com eventos do WebSocket
void onWebSocketEvent(AsyncWebSocket *server, AsyncWebSocketClient *client, AwsEventType type, void *arg, uint8_t *data, size_t len) {
  switch (type) {
    case WS_EVT_CONNECT:
      Serial.printf("WebSocket client #%lu connected from %s\n", client->id(), client->remoteIP().toString().c_str());
      client->text(String(statusLED ? "on" : "off"));
      break;
    case WS_EVT_DISCONNECT:
      Serial.printf("WebSocket client #%u disconnected\n", client->id());
      break;
    case WS_EVT_DATA: {
      String msg = "";
      for (size_t i = 0; i < len; i++) {
        msg += (char)data[i];
      }
      Serial.println("Mensagem recebida via WebSocket: " + msg);
      if (msg == "on") {
        setLED(true);
      } else if (msg == "off") {
        setLED(false);
      }
      break;
    }
    default:
      break;
  }
}


// Função para definir o estado do LED e notificar os clientes
void setLED(bool state) {
  statusLED = state;
  digitalWrite(LED_PIN, statusLED ? HIGH : LOW);
  notifyClients();
}
// Função para notificar todos os clientes conectados com o estado atual
void notifyClients() {
  ws.textAll(statusLED ? "on" : "off");
}

Agora lidamos com o pressionamento do botão e conseguimos notificar os clientes que o estado mudou. Resolvendo o problema que obtivemos com a limitação do Web Server do artigo anterior. Criando um Web Server com ESP32-C6 DevKitC-1: Um Guia Prático

// Função para lidar com o pressionamento do botão
void handleButtonPress() {
  statusLED = !statusLED;
  setLED(statusLED);
  Serial.println("Botão pressionado, LED " + String(statusLED ? "ligado" : "desligado"));
}
void loop() {
  btn.update();         // Atualiza o estado do botão
  if (btn.wasPressed()) {
    handleButtonPress(); // Chama a função para lidar com o pressionamento do botão
  }
  // Limpa conexões WebSocket desconectadas
  ws.cleanupClients();
  delay(10); // Pequena pausa para evitar sobrecarga do loop
}

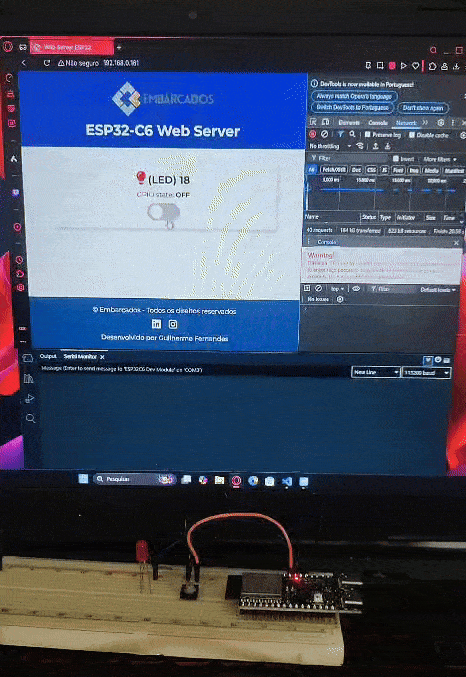

Resultados

Ao inspecionar a página, podemos ver no console do navegador as mensagens disparadas que foram chamadas ao interagir com a página. Além das informações respondidas no monitor serial.

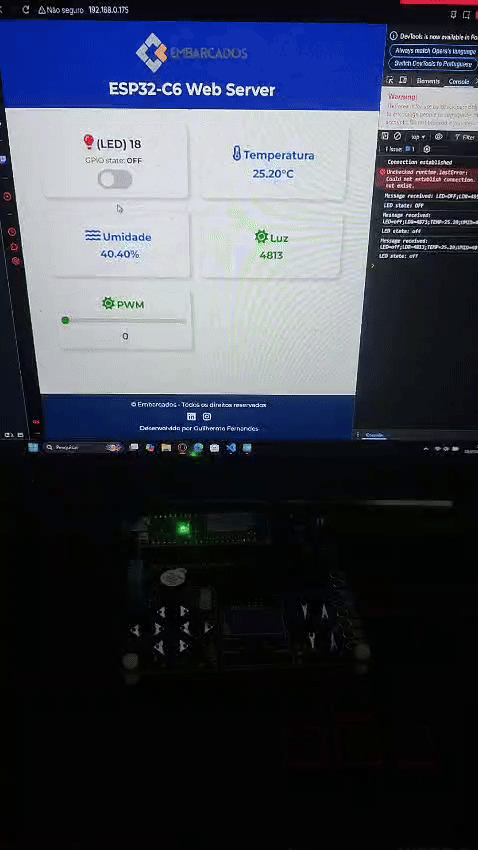

Franzininho WiFi LAB01

Para executarmos o mesmo exemplo na Franzininho WiFi LAB01, vamos aproveitar o sensor de temperatura e umidade (DHT11), LDR e PWM para controlar todas as interfaces disponíveis no código HTML e explorar os benefícios do websocket.

Quer aprender a desenvolver projetos profissionais para ESP32 usando o Arduino? Confira o curso: Domine o ESP32 com Arduino: Da Base aos Projetos Avançados, Um Curso completo de ESP32 com Arduino: programação, conectividade e projetos.

Conclusão

Neste artigo, mostramos como criar um servidor local utilizando a placa ESP32-C6 DevKitC-1 para controlar dispositivos via navegador. A interface HTML foi integrada ao firmware, permitindo comunicação em tempo real com o hardware.

Para leitores que não estão familiarizados com HTML e JavaScript, pode haver certa dificuldade inicial, mas existem diversas ferramentas e recursos online que podem auxiliar nesse processo em HTML Basic Examples

Diferente da abordagem tradicional com Web Server, em que é necessário solicitar o status periodicamente, neste projeto aplicamos WebSocket em conjunto com a biblioteca AsyncWebServer. Com isso, conseguimos atualizações em tempo real sem a necessidade de recarregar a página, melhorando a experiência do usuário e a eficiência da comunicação.

Convidamos você a explorar outros recursos da biblioteca ESPAsyncWebServer, como transmissão de sensores, gráficos em tempo real, controle múltiplo de dispositivos, e a compartilhar seus resultados com a comunidade por meio de artigos, vídeos ou repositórios abertos.
