Agora que já temos nossa placa de desenvolvimento montada, com ESP8266 vamos explorar os periféricos, aproveitando os recursos do MicroPython.
Como de costume, vamos iniciar pelos pinos de entrada e saída.
A seguir são apresentados as funções para escrita e leitura dos pinos de I/O do ESP8266 com o MicroPython.
Pinos de I/O da placa nodeMCU
Antes de iniciarmos a manipulação dos pinos através do MicroPython, é importante entender como os pinos estão mapeados na placa nodeMCU (ou na placa que você está usando).
Os Melhores Treinamentos sobre Sistemas embarcados e IoT
Cursos com professores qualificados para acelerar sua carreira e projetos

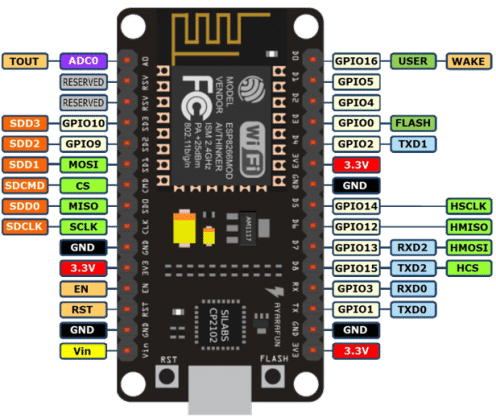

A figura a seguir exibe o pinout da nodeMCU:
Os pinos são nomeados GPIOX, ou seja, GPIO0, GPIO1, GPIO2, … e assim por diante.
No código MicroPython, vamos usar apenas o número: 0, 1, 2,..etc.

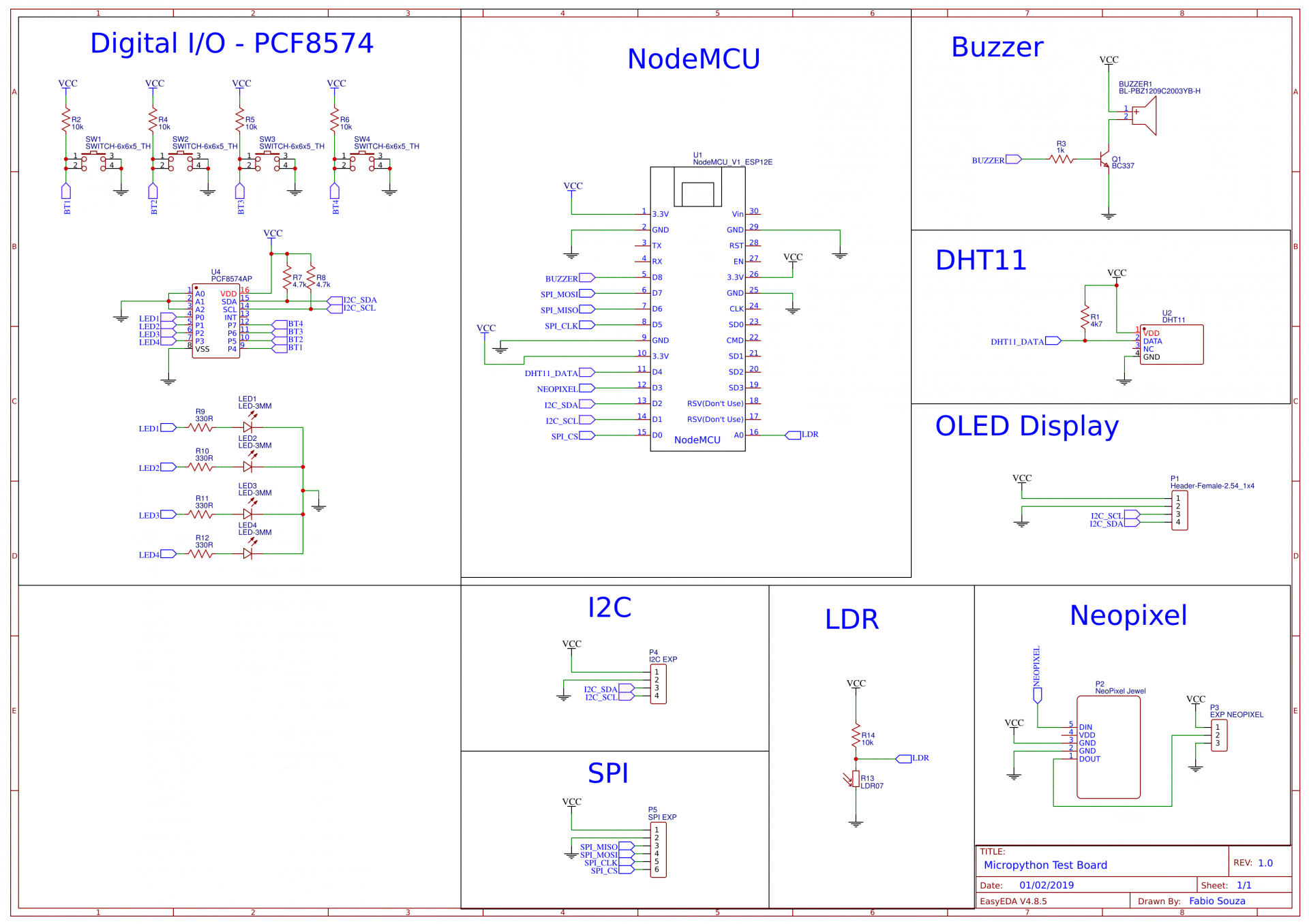

É importante também, caso você esteja usando a placa de desenvolvimento do artigo anterior, saber onde os pinos estão ligados através do esquemático da placa:
Pronto, agora que já sabemos como usar os pinos e onde os mesmos estão ligados, vamos para a programação.
Classe para manipulação de pinos de Entradas e Saídas digitais no MicroPython
Para manipulação dos pinos de I/O vamos usar a classe machine.Pin. Essa classe irá nos ajudar a ler os pinos de entrada e saídas digitais do ESP8266. Os pinos podem operar como entrada ou saída, conforme a sua configuração. Quando o pino está configurado como saída ele fornecerá uma tensão de saída, 0 ou 3,3 V no caso do ESP8266. A corrente máxima de saída no pino é de 12 mA e a corrente de entrada máxima é de 20 mA. Quando o pino é configurado como entrada, ele fica em alta impedância e a tensão presente no pino é lida pelo periférico de I/O.
A classe pino possui os métodos para configuração, escrita, leitura, etc, que facilitam a manipulação dos pinos. A seguir são apresentadas a funções:
# importa a biblioteca para trabalhar com os pinos: from machine import Pin # cria um pino de saída no GPIO0 p0 = Pin(0, Pin.OUT) # coloca o pino em nível baixo(0V) p0.value(0) # coloca o pino em nível alto(3,3V) p0.value(1) # cria uma entrada no pino GPIO2 com resistor de pull up interno habilitado p2 = Pin(2, Pin.IN, Pin.PULL_UP) # Lé e imprime o valor presente no pino GPIO2 print(p2.value()) # reconfigura o pino GPIO0 como uma entrada digital p0.mode(p0.IN) # configura uma interrupção(irq) para o pino GPIO0 com uma função de callback p0.irq(lambda p:print(p))
Exemplos de manipulação de pinos de Entradas e Saídas digitais com scripts MicroPython
Para nosso primeiro exemplo, vamos piscar o LED do módulo ESP-12E em intervalos de 1 segundo, o famoso blink:
from machine import Pin #importa biblioteca para trabalhar com os pinos from time import sleep #importa biblioteca para delay led = Pin(2, Pin.OUT) #define o pino do LED(2) como saída while True: #loop infinito led.value(not led.value()) #inverte o estado do LED sleep(1.0) #aguarda 1 segundo
Podemos definir uma função para inverter o estado do pino passado como parâmetro:
from machine import Pin #importa biblioteca para trabalhar com os pinos from time import sleep #importa biblioteca para delay #função para inverter estado de um pino definido como saída def toggle(p): p.value(not p.value()) #inverte o estado do pino led = Pin(2, Pin.OUT) #define o pino do LED(2) como saída while True: #loop infinito toggle(led) #inverte o estado do LED sleep(1.0) #aguarda 1 segundo
Outra forma de alterar o estado do pino é usar os métodos on() e off():
from machine import Pin #importa biblioteca para trabalhar com os pinos from time import sleep #importa biblioteca para delay #função para inverter estado de um pino definido como saída def toggle(p): p.value(not p.value()) #inverte o estado do pino led = Pin(2, Pin.OUT) #define o pino do LED(2) como saída while True: #loop infinito led.on(); #coloca o pino em nivel alto sleep(1.0) #aguarda 1 segundo led.off(); #coloca o pino em nivel baixo sleep(1.0) #aguarda 1 segundo
Agora vamos criar uma função beep() que usaremos em nossas aplicações para emitir um beep quando alguma tecla for pressionada ou para alguma sinalização.
from machine import Pin #importa biblioteca para trabalhar com os pinos
from time import sleep #importa biblioteca para delay
#função para beep p é o pino do buzzer e t é tempo de intervalo de beep
def beep(p,t):
p.on()
sleep(t)
p.off()
led = Pin(2, Pin.OUT) #define o pino do LED(2) como saída
buzzer = Pin(15, Pin.OUT) #define o pino do buzzer(15) como saída
beep(buzzer,0.2) #beep inicial ao ligar a placa
while True: #loop infinito
for i in range(5):
led.on(); #coloca o pino em nivel alto
sleep(0.5) #aguarda 1 segundo
led.off(); #coloca o pino em nivel baixo
sleep(0.5) #aguarda 1 segundo
beep(buzzer,0.5) #aciona o beep a cada 5 piscadas do LED
Infelizmente a nossa placa de testes não tem um dispositivo para entrada digital, para testarmos. As teclas estão ligadas ao expansor de I/O PcF8574 e serão lidas de outra forma, como veremos em um artigo futuro. De qualquer forma, deixo a seguir um exemplo para leitura de uma tecla, caso você precise dessa rotina em algum projeto.
Para leitura do estado de um pino usamos o método value(). O exemplo a seguir exibe a leitura de uma tecla e acionamento de um LED quando ela for pressionado:
from machine import Pin #importa biblioteca para trabalhar com os pinos
led = Pin(2, Pin.OUT) #define o pino do LED(2) como saída
tecla = Pin(5,Pin.IN, Pin.PULL_UP) #define o pino da TECLA (5) e habilita resistor de PULL_UP
while True: #loop infinito
if tecla.value() == 0:
led.off(); #coloca o pino em nivel baixo (liga o LED)
else:
led.on(); #coloca o pino em nivel alto (apaga o LED)
Conclusão
Os exemplos apresentados exibem como fazer a manipulação de pinos de entrada e saídas usando o MicroPython. Altere os exemplos ou crie novos exemplos para a leitura e escrita de valores digitais em sua placa ou projeto.
