Desenvolvimento de IPC no QNX – Fundamentos

15/05/2024

ÍNDICE DE CONTEÚDO

Este post faz parte da série Sistema Operacional de Tempo Real QNX

Introdução

A comunicação entre processos (IPC) é um mecanismo importante em ambientes multitarefa para permitir que processos distintos troquem dados e informações enquanto executam “simultaneamente”.

O QNX Neutrino, um sistema operacional de tempo real, possui uma variedade de formas de comunicação entre processos, sendo a passagem de mensagens sua principal forma de IPC. Ela é síncrona e envolve a cópia de dados entre processos.

Além da passagem de mensagens, o QNX Neutrino oferece outras formas de IPC como sinais, filas de mensagens POSIX, memória compartilhada, Pipes e FIFOS. Cada uma dessas formas tem suas características e aplicações específicas, permitindo aos desenvolvedores escolher a mais adequada com base nos requisitos de seu projeto.

Compreender como este mecanismo funciona no QNX Neutrino é fundamental para o desenvolvimento de aplicações eficientes e confiáveis.

Os Melhores Treinamentos sobre Sistemas embarcados e IoT

Cursos com professores qualificados para acelerar sua carreira e projetos

MATRÍCULE-SE AGORA

Neste artigo, vamos explorar um pouco como ocorre IPC no QNX, fornecendo exemplos práticos para melhor entendimento.

Processos e Threads

Antes de começarmos a discutir sobre a comunicação entre processos, é bom entendermos um pouco melhor o que são Processos e Threads.

Processos: Um processo é um conjunto de instruções de um programa com dados e estados. Ele inclui o código do programa, bem como o ambiente em que está sendo executado, como variáveis, recursos de sistema, canais de comunicação, identificadores de usuário, grupos e arquivos abertos, entre outros.

Cada processo tem sua própria área de memória e por isso utilizam mecanismos específicos de IPC (Inter-Process Communication) fornecidos pelo sistema operacional para realizarem a troca de dados entre si, assim, os recursos pertencentes à um processo estão protegidos dos demais.

Threads: São as unidades de execução dentro de um processo. São elas quem de fato executam o processamento de alguma tarefa.

As threads no QNX compartilham o mesmo espaço de endereço virtual dentro de um processo, portanto podem acessar as mesmas variáveis e recursos.

No entanto, isso adiciona alguns desafios de sincronização e agendamento por causa da concorrência, onde várias threads podem tentar acessar e modificar os mesmos recursos simultaneamente.

Os processos “single thread” são aqueles que possuem apenas uma thread associada e ela será responsável por realizar todas as atividades. Todo processo precisa necessariamente possuir ao menos uma thread.

Já os processos “multithread” dividem a responsabilidade da execução de diversas tarefas entre suas várias threads. Isto é importante quando deseja-se executar operações “em paralelo” ou funções independentes.

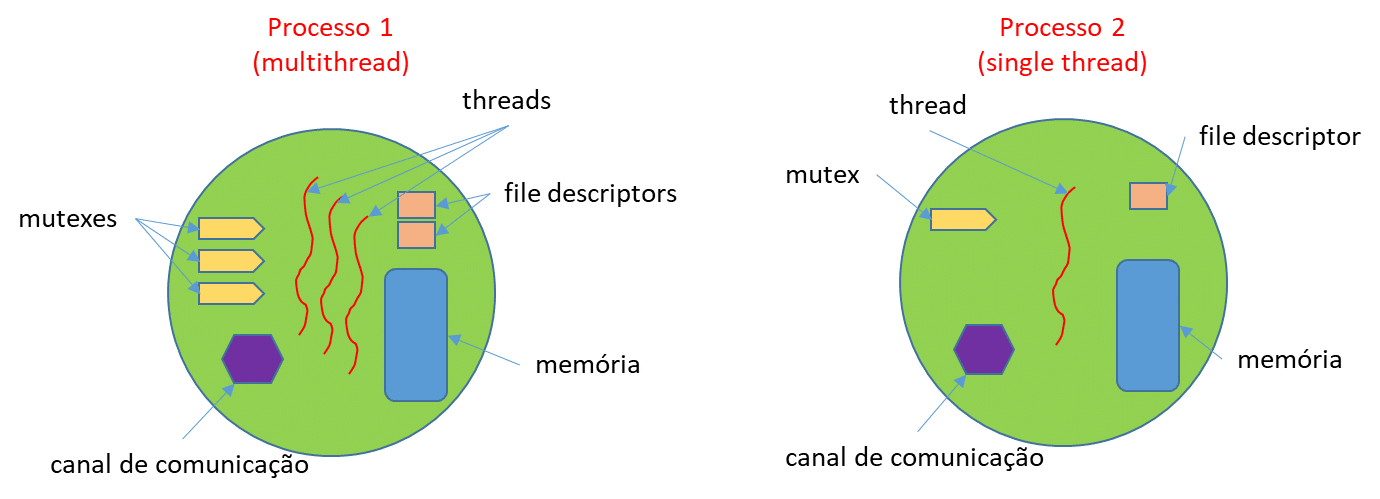

A figura seguinte ilustra os recursos que são compartilhados pelas threads apenas dentro de um mesmo processo. Reforçando, portanto, que cada processo possui seu próprio conjunto de recursos isolados dos demais.

*Figura 1: Recursos compartilhados entre processos e threads Fonte: Autor*

Fundamentos de IPC no QNX

O QNX possui uma arquitetura microkernel, modular e escalável onde todos os processos são executados em espaço de usuário. A comunicação entre estes módulos ocorre apenas por meio de troca de mensagens entre si.

O microkernel é basicamente responsável apenas pelo escalonamento, gerenciamento de memória e age como intermediário na comunicação entre processos.

Devido a este total isolamento, a filosofia de design da arquitetura microkernel do QNX Neutrino, desde sua concepção, está intimamente relacionada ao uso de mecanismos de comunicação entre processos, especialmente a passagem de mensagens.

Alguns pontos-chave:

Modularidade: A arquitetura microkernel promove modularidade, separando os serviços essenciais do sistema operacional em pequenos módulos independentes. O incremento de funcionalidades também fica fácil de ser realizado.

Sincronização: A passagem de mensagens no QNX Neutrino é realizada de forma síncrona. Isso implica que quando um thread envia uma mensagem para outro thread, ele aguarda até que o thread de destino receba, processe a mensagem e, em seguida, responda para a thread de origem, garantindo que a comunicação ocorra de forma ordenada e eficiente.

Isolamento de falhas: A arquitetura microkernel do QNX, ao isolar os serviços em módulos independentes, ajuda a evitar que falhas em um serviço afetem diretamente outros componentes do sistema.

Transparência de rede: As mensagens podem circular de forma transparente pelas fronteiras do processador, permitindo a sincronização entre processos distribuídos em uma rede.

O QNX segue o padrão POSIX, e oferece uma ampla gama de primitivas de sincronização, como mutexes, semáforos, barreiras e variáveis de condição.

Somando-se a isso, o mecanismo de IPC do QNX chamado de “message passing” implementa uma sincronização implícita por meio do seu mecanismo de bloqueio Send/Receive/Reply. Nesse modelo, quando uma thread envia uma mensagem ela fica imediatamente bloqueada até que a thread de destino receba a mensagem e então envie uma resposta.

A documentação do QNX enfatiza a passagem de mensagens como sua principal forma de IPC, no entanto existem outras opções que são bastante robustas e simples, permitindo ao desenvolvedor ponderar de acordo com os seus requisitos de projeto e capacidade do sistema.

Passagem de Mensagens (message passing)

O mecanismo eficiente de sincronização na comunicação entre processos (IPC) que ocorre na passagem de mensagens é provido pelas funções MsgSend(), MsgReceive() e MsgReply().

Veja detalhes delas a seguir:

long MsgSend( int coid, const void* smsg, size_t sbytes, void* rmsg, size_t rbytes );

onde:

coid: O ID da conexão com o canal para enviar a mensagem, que você estabeleceu chamando ConnectAttach() ou uma de suas funções envolvidas, como name_open() ou open().
smsg: Um ponteiro para um buffer que contém a mensagem que você deseja enviar.
sbytes: O número de bytes a serem enviados.
rmsg: Um ponteiro para um buffer onde a resposta pode ser armazenada.
rbytes: O tamanho do buffer de resposta.

rcvid_t MsgReceive( int chid, void * msg, size_t bytes, struct _msg_info * info );

onde:

chid: O ID da conexão com o canal que você estabeleceu chamando ChannelCreate().
msg: Um ponteiro para um buffer onde a função pode armazenar os dados recebidos.
bytes: O tamanho do buffer.
info: NULL, ou um ponteiro para uma estrutura _msg_info onde a função pode armazenar informações adicionais sobre a mensagem.

int MsgReply( rcvid_t rcvid, long status, const void* msg, size_t bytes );

onde:

rcvid: O ID que MsgReceive*() retornou quando você recebeu a mensagem.
status: O status a ser usado ao desbloquear a chamada de MsgSend*() do cliente na thread rcvid.
msg: Um ponteiro para um buffer que contém a mensagem com a qual deseja responder.
bytes: O tamanho da mensagem.

A figura seguinte mostra como os argumentos se relacionam nestas funções e o fluxo de dados entre elas.

*Figura 2: Fluxo dos dados durante as transações Fonte:* *QNX Developers*

O cliente emite um MsgSend() especificando os dados que serão enviados, passando um ponteiro (smsg) e a quantidade de bytes (sbytes) deste buffer para a função. Estes dados são transferidos para o buffer (rmsg) indicado pela função MsgReceive() no servidor (rbytes vai conter a quantidade de bytes recebidos). O cliente agora está bloqueado!

O servidor agora é desbloqueado e a função MsgReceive() do servidor retorna com um rcvid , que o servidor usará posteriormente para a resposta. Neste ponto, os dados estão disponíveis para uso do servidor.

O servidor conclui o processamento da mensagem e agora usa o rcvid obtido de MsgReceive() em MsgReply() para enviar a resposta. Observe que a função MsgReply() usa um buffer (smsg) com tamanho definido (sbytes), que corresponde agora com o resultado do processamento dos dados recebidos.

Finalmente, o parâmetro sts é transferido pelo kernel e aparece como o valor de retorno do MsgSend() do cliente. O cliente agora é desbloqueado!

Em resumo, uma thread que executa um MsgSend() para outra thread (que pode estar dentro de outro processo) será bloqueada até que a thread de destino execute um MsgReceive(), processe a mensagem e execute um MsgReply().

Se a thread de destino executar um MsgReceive() sem uma mensagem enviada anteriormente, ele será bloqueado até que a outra thread execute um MsgSend().

A forma mais didática para explicar este mecanismo é através de um exemplo típico de uma aplicação cliente-servidor em que duas threads trocam mensagens.

Servidor

Vamos analisar sob o ponto de vista do servidor, o que ocorre na execução de cada uma das funções MsgSend(), MsgReceive() e MsgReply():

O servidor executa MsgReceive() para aguardar a chegada de uma mensagem do cliente. Neste momento, a execução do thread do servidor é bloqueada pelo kernel até que uma mensagem seja recebida. O servidor estará então no estado RECEIVE blocked.

Ao receber a mensagem, seus dados são copiados para um buffer e então o kernel altera o estado do thread para READY, desbloqueando o servidor que continua sua execução processando a mensagem recebida.

Essa abordagem síncrona garante que o servidor aguarde ativamente por mensagens do cliente, processando-as e respondendo conforme necessário. O bloqueio nas operações de recebimento e resposta ajuda a manter a sincronia e a ordem adequada das operações.

A figura 3 mostra uma simplificação das transições que ocorrem no thread do servidor.

*Figura 3: Troca de estados da thread servidor Fonte: Autor*

Cliente

Agora vamos analisar o que ocorre no lado do cliente.

O cliente envia mensagens ao servidor usando MsgSend() e então é bloqueado, tornando-se SEND ou REPLY blocked conforme o estado do servidor.

Se o servidor ainda não tiver executado a função MsgReceive() então o cliente irá para o estado SEND blocked. Se o servidor já estiver bloqueado em RECEIVE o cliente irá para o estado REPLY blocked.

A figura 4 ilustra exatamente este processo.

*Figura 4: Troca de estados da thread cliente Fonte: Autor*

Canais e Conexões

Antes de partirmos para um exemplo prático de uma aplicação, vamos entender um pouco o que são canais e conexões.

O QNX Neutrino RTOS utiliza um sistema de canais e conexões para o envio de mensagens e pulsos entre threads.

Uma thread que deseja receber mensagens primeiro cria um canal e outra thread que deseja enviar uma mensagem para essa thread deve fazer uma conexão, “anexando-se” a esse canal. Os threads podem estar no mesmo processo ou em processos diferentes.

Uma vez criado, o canal pertencerá agora ao processo e não mais à thread de criação.

ChannelCreate() é usada para criar um canal de comunicação (pertence ao processo) e retornar um identificador de canal (coid). O comportamento do canal é estabelecido por uma série de flags passadas no seu argumento.

ConnectAttach() é responsável por estabelecer uma conexão entre um processo e um canal previamente criado.

Várias threads em um processo podem se anexar à um mesmo canal.

*Figura 5: Relacionamento entre canais e conexões Fonte:* *QNX Developrers*

Exemplo Client-Server usando IPC

Veja o código de exemplo a seguir que implementa um sistema de comunicação entre um cliente e um servidor usando threads.

Apesar de estarmos discutindo o mecanismo de comunicação entre processos, para facilitar o entendimento, o exemplo a seguir implementa esta comunicação entre duas threads (client e server) que estão no mesmo processo.

Não se preocupe, isto é o suficiente para o bom entendimento de como o mecanismo de IPC funciona. Lembre-se que as trocas de mensagens ocorrem de fato entre threads que podem ou não estar no mesmo processo.

A grande diferença estará na forma como os canais e conexões são identificados entre processos distintos.

#include <stdio.h>
#include <stdlib.h>
#include <pthread.h>
#include <unistd.h>
#include <ctype.h>
#include <sys/neutrino.h>

// Definição da estrutura de mensagem que será enviada entre o cliente e o servidor
typedef struct
{
    char caractere;
    int inteiro;
    float flutuante;
} Mensagem;

// PID/CHID, identificam exclusivamente o servidor ao qual o cliente deseja se conectar.
pid_t pid; // ID do processo
int chid;  // ID do canal de comunicação

// Função que será executada pela thread do servidor
void *server_thread(void *arg)
{
    int rcvid;          // ID da mensagem recebida do cliente
    long status;        // Valor de retorno recebido no cliente
    Mensagem recv_msg;  // Estrutura de mensagem de recebimento
    Mensagem reply_msg; // Estrutura de mensagem de resposta

    /**
     * [1] Cria um canal de comunicação que será usado para receber as mensagens e pulsos dos clientes
     * ---
     * - Uma vez criado, o canal pertence ao processo e não está vinculado ao thread de criação.
     * - Threads que desejam se comunicar com o canal são anexados a ele chamando 'ConnectAttach()'
     * - Os threads podem estar no mesmo processo ou em um processo diferente.
     * - O valor de retorno de 'ChannelCreate()' é um identificador do canal recém-criado
     */
    chid = ChannelCreate(0);
    if(chid != -1)
    {
    	printf("[SERVER]: Canal %d criado com sucesso no processo %d\n", chid, pid);
    }
    else
    {
        perror("Falha na criacao do canal");
        exit(EXIT_FAILURE);
    }

    printf("[SERVER]: Aguardando mensagens...\n\n");

    // Loop principal do servidor
    while (1)
    {
        /**
         * [2] Aguarda mensagens vindas de um canal
         * ---
         * - A chamada do kernel 'MsgReceive()' aguarda a chegada de uma mensagem ou pulso no canal
         *   identificado por 'chid' e armazena os dados recebidos no buffer apontado por 'recv_msg'
         * - Se o cliente ainda não enviou uma mensagem, a thread do servidor bloqueia (RECEIVE blocked)
         * - Se o cliente já tiver enviado uma mensagem, ela é copiada para o buffer sem bloquear o servidor.
         * - Em caso de sucesso, 'MsgReceive()' retorna um 'rcvid' usado para a resposta em 'MsgReply()'
         */
        rcvid = MsgReceive(chid, &recv_msg, sizeof(recv_msg), NULL);
        if (rcvid == -1)
        {
            perror("MsgReceive failed");
            break;
        }

        // Processa a mensagem recebida (opcional)
        // (neste exemplo, o servidor simula um processamento alterando a mensagem original)
        printf("[SERVER]: Mensagem recebida: (Char = %c) (Int = %d) (Float = %0.1f)\n",
                recv_msg.caractere,
                recv_msg.inteiro,
                recv_msg.flutuante);

        reply_msg.caractere = toupper(recv_msg.caractere);
        reply_msg.inteiro = recv_msg.inteiro * 2;
        reply_msg.flutuante = recv_msg.flutuante * 10.0;

        /**
         * [3] Envia uma resposta de volta para o cliente (thread identificado por 'rcvid')
         * ---
         * - A thread que está sendo respondida deve estar no estado bloqueado por REPLY
         * - Neste momento, a thread cliente (bloqueada no estado 'REPLY') será desbloqueda
         * - Lá no cliente, 'MsgSend()' receberá um valor de retorno espeficado em 'status'
         */
        status = 0; // Especifique aqui um valor relevante que represente sua mensagem de retorno
        if (MsgReply(rcvid, status, &reply_msg, sizeof(reply_msg)) == -1)
        {
            perror("Falha ao responder a mensagem");
            break;
        }

        /**
         * Você pode optar por responder sem dados se o objetivo for apenas desbloquear o cliente.
         * Neste caso, nenhum dado é exigido pela função 'MsgReply()' - o ID de recebimento é suficiente
         */
        // MsgReply(rcvid, EOK, NULL, 0);
    }

    // Destrói o canal de comunicação
    ChannelDestroy(chid);
    return NULL;
}

// Função que será executada pela thread do cliente
void *client_thread(void *arg)
{
    int coid;  // ID da conexão com o servidor
    Mensagem send_msg = {'a', 0, 0.0};  // Estrutura de mensagem de envio
    Mensagem reply_msg = {'a', 0, 0.0}; // Estrutura de mensagem de resposta

    // Conecta-se ao canal de comunicação do servidor
    /**
     * Threads que desejam se comunicar com o canal são anexados a ele chamando ConnectAttach() . Os threads podem estar no mesmo processo ou em um processo diferente.
     */
    /**
     * [1] Estabelecendo uma conexão
     * ---
     * - A primeira coisa que precisamos fazer é estabelecer uma conexão com o canal da thread do servidor
     * - As threads podem estar no mesmo processo ou em um processo diferente.
     * - 'ConnectAttach()' recebe dois identificadores: o 'pid' (ID do processo) e o 'chid' (ID do canal)
     * - PID/CHID, identificam exclusivamente o servidor ao qual o cliente deseja se conectar
     */
    printf("[CLIENT]: Conectando-se com o processo %d, canal %d\n\n", pid, chid);
    coid = ConnectAttach(0, pid, chid, 0, 0);

    if (coid == -1)
    {
        perror("ConnectAttach failed");
        exit(EXIT_FAILURE);
    }

    // Loop principal do cliente
    while (1)
    {
        printf("[CLIENT]: Enviando mensagem: (Char = %c) (Int = %d) (Float = %0.1f)\n",
                send_msg.caractere,
                send_msg.inteiro,
                send_msg.flutuante);

        /**
         * [2] Envia a mensagem para o servidor e espera pela resposta
         * ---
         * - 'MsgSend()' é uma chamada do kernel que envia uma mensagem para o canal de um processo
         *   através da conexão identificada por 'coid'.
         * - Se o servidor já estiver bloqueado (RECEIVE) aguardando mensagens, a thread cliente ficará bloqueada em REPLY.
         *   (ou seja, mensagem foi recebida, mas ainda não foi respondida)
         * - Se o servidor ainda não estiver aguardando mensagens, a thread cliente ficará bloqueada em SEND.
         *   (ou seje, a mensagem foi enviada, mas ainda não recebida)
         */
        if(MsgSend(coid, &send_msg, sizeof(send_msg), &reply_msg, sizeof(reply_msg)) == -1)
        {
            perror("Falha no envio da mensagem");
            break;
        }

        printf("[CLIENT]: Mensagem respondida: (Char = %c) (Int = %d) (Float = %0.1f)\n\n",
                reply_msg.caractere,
                reply_msg.inteiro,
                reply_msg.flutuante);

        // Espera um tempo antes de enviar outra mensagem
        sleep(2);

        // Cria nova mensagem alterando os campos da estrutura com valores arbitrários
        send_msg.caractere = (send_msg.caractere == 'z') ? 'a' : send_msg.caractere + 1;
        send_msg.inteiro++;
        send_msg.flutuante -= 0.2;
    }

    // Desconecta-se do canal de comunicação do servidor
    ConnectDetach(coid);
    return NULL;
}

int main(void)
{
    pthread_t client_tid, server_tid;

    // Obtem o ID do processo
    pid = getpid();

    // Cria a thread do servidor
    if (pthread_create(&server_tid, NULL, server_thread, NULL) != 0)
    {
        perror("pthread_create for server failed");
        exit(EXIT_FAILURE);
    }

    // Aguarda um pouco para que o servidor esteja pronto para receber mensagens
    sleep(1);

    // Cria a thread do cliente
    if (pthread_create(&client_tid, NULL, client_thread, NULL) != 0)
    {
        perror("pthread_create for client failed");
        exit(EXIT_FAILURE);
    }

    // Aguarda as threads do cliente e do servidor terminarem
    pthread_join(client_tid, NULL);
    pthread_join(server_tid, NULL);

    return 0;
}

A figura a seguir mostra o resultado da execução deste programa. Note a identificação do processo (PID = 1597479) e do canal (CHID = 1).

Observe também o sincronismo entre envio, recebimento e resposta de mensagens que ocorre entre as threads cliente e servidor. Elas alternam seus estados de bloqueio e execução com perfeição.

Conclusão

Este artigo fornece uma visão do desenvolvimento de Inter-Process Communication (IPC) no QNX Neutrino, destacando a importância desses mecanismos em ambientes multitarefa.

O sistema operacional oferece uma variedade de mecanismos de comunicação, com a passagem de mensagens sendo a principal forma de IPC.

A arquitetura microkernel do QNX, com seu design modular e escalável, isola os serviços em módulos independentes. Isto requer um robusto mecanismo de comunicação entre estes módulos e uma garantia da execução das tarefas em uma ordem adequada.
