Na data deste texto (Primavera de 2023), já se passaram um pouco mais de dois anos desde que a norma IEC 60950-1 e a IEC 60065 foram tornadas obsoletas em favor da norma IEC/UL 62368-1. Enquanto a IEC 60950-1 era específica para equipamentos de TI (Tecnologia da Informação) e a IEC 60065 era específica para equipamentos de áudio e vídeo (AV), a IEC/UL 62368-1 unificou essas categorias sob um único padrão. A ideia por trás da fusão dessas categorias foi a seguinte: com o aumento da sofisticação tecnológica dos equipamentos de AV, muitos dos quais agora são pelo menos parcialmente digitais e muitos dos quais estão em rede, as fronteiras entre AV (Figura 1) e TI se tornaram tão difusas que fazia sentido tratá-las sob um único padrão.
A Exclusão de Iluminação
Curiosamente, os equipamentos de iluminação de palco (Figura 2), um ingrediente essencial do AV ao vivo, foram excluídos da norma. A indústria ainda aguarda para ver se a iluminação teatral, atualmente certificada nos EUA pela UL 1598 e UL 1573, será incorporada a uma futura revisão da 62368-1 ou se verá em grande parte seus próprios padrões de segurança adotarem os princípios e detalhes da 62368-1.
Energia: UL 1977 e 498; UL e IEC 60320
Por décadas, as normas mais relevantes para conectores de energia na indústria de Áudio, Vídeo e Iluminação (AVL) eram a UL 498 – para a qual os componentes recebiam o reconhecimento AXUT2 – e a UL 1977 – para a qual os componentes recebiam o reconhecimento ECBT2. Quase todos os conectores de energia usados como componentes em equipamentos AV para o mercado dos EUA historicamente foram certificados de acordo com uma ou ambas essas normas. No entanto, havia um consenso de que essas normas haviam se tornado obsoletas e limitadas em vários aspectos importantes. As novas normas IEC e UL 60320 – que são semelhantes entre si, mas têm diferenças regionais importantes, como diferentes classificações de amperagem para IEC vs. UL – introduziram diversos benefícios, dos quais a padronização e aceitação globais são especialmente relevantes.
Será que a norma 60320 eventualmente substituirá a UL 498 e a UL 1977 em todas as aplicações de áudio, vídeo e iluminação (e além)? Existem argumentos sólidos a favor disso. Certamente, a aceitação global e a redução do número de certificações necessárias são atraentes para todos os envolvidos, sejam fabricantes de componentes como a Neutrik, fabricantes de dispositivos finais ou agências de certificação.
Considerações sobre Conectores de acordo com a IEC/UL 62368-1
Muito tem sido discutido sobre a mudança de paradigma dentro da norma 62368-1 em relação à revisão de dispositivos baseada em riscos. Cláusulas dentro da norma abordam especificamente riscos elétricos, como lesões e incêndios. De maneira geral, a 62368-1 torna mais rígidos (em vez de relaxar) os padrões nesta área. Distâncias de fuga e distâncias de isolamento obrigatórias para conectores, em particular, são cuidadosamente definidas e podem exigir cálculos significativos para garantir a conformidade.
Os mecanismos pelos quais as carcaças evitam que uma ignição potencial saia do dispositivo de maneira prejudicial também foram revisados na 62368-1. Dependendo da classificação da gravidade da fonte de ignição potencial, pode ser necessária a utilização de materiais retardantes de chamas com classificação V-2 ou melhor. Para níveis de potencial de ignição mais elevados, são exigidas carcaças internas resistentes ao fogo.
As alterações na norma relacionadas a conectores, em comparação com a norma anterior IEC 60065 para equipamentos AV, são, em alguns casos, substanciais. Por exemplo, conectores de equipamentos AV eram geralmente produzidos com materiais UL 94 HB por décadas. Materiais HB tinham a vantagem de serem relativamente flexíveis e tolerantes – uma vantagem, já que os conectores eram fixados no chassi por parafusos ou outro hardware. No entanto, sua classificação de resistência ao fogo mais baixa não é mais aceita em casos relativamente mais elevados de potencial de ignição. Por essa razão, a Neutrik atualizou todos os seus conectores relevantes para oferecer opções com material V-0, que supera o requisito de materiais V-2 da especificação.
Mudanças adicionais foram, em alguns casos, exigidas pela norma nas aberturas relativamente grandes dentro de alguns conectores que poderiam permitir que perigos como fogo escapassem. A reengenharia da Neutrik também abordou essas aberturas. O resultado é que o portfólio de conectores da Neutrik atende completamente a todos os requisitos da IEC/UL 62368-1 (Figura 3). Exemplos de componentes populares que atendem a todas as normas aplicáveis para cumprir a IEC/UL 62368-1 incluem os conectores XLR, powerCON® azul/cinza, powerCON® TRUE1 TOP, speakON® e etherCON® da Neutrik. As vantagens incluem uma maior segurança para os usuários finais e uma certificação simplificada para os fabricantes de dispositivos.
Foco em Conectores de Energia

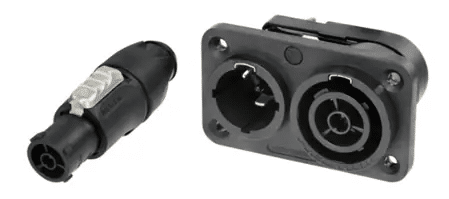

A linha powerCON TRUE1 TOP da Neutrik foi projetada desde o início para conformidade com as normas IEC e UL 60320-1 (Figura 4). Esta linha foi recentemente expandida com opções de conectores de cabo de saída grande para cabos crus, como SOOW 12/3 e H07RN-F3G2.5. Esses novos conectores são únicos por serem certificados de acordo com a IEC EN 60320-1, UL 60320-1 e C22.2 No. 60320-1:19, tornando-os aceitáveis para conjuntos de cabos de acordo com a IEC 60799 / UL817 e equipamentos de acordo com a IEC 62368-1.

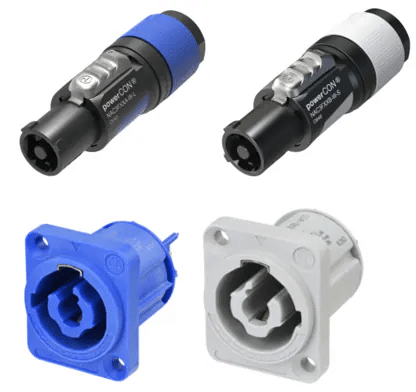

A linha powerCON azul/cinza da Neutrik é a original powerCON. Lançada na década de 1990, a característica de travamento por torção e trava tornou o powerCON altamente desejável na indústria AVL, onde se tornou o padrão para luminárias móveis. Em 2020, a Neutrik introduziu os novos conectores de chassi da série XX powerCON azul/cinza para facilitar a conformidade com a norma 62368-1. Recentemente, a Neutrik introduziu os conectores de cabo da série XX complementares que proporcionam a capacidade de desconexão sob carga e atendem a todos os outros requisitos de certificação 60320-1 (Figura 5). Isso torna a Neutrik a única fabricante de conectores a oferecer ambos esses designs originais da Neutrik – powerCON TRUE1 TOP e powerCON azul/cinza – com certificações IEC EN 60320-1, UL 60320-1 e CSA C22.2 No. 60320-1 para segurança e facilidade de implementação.
Mudança Geracional
As inovadoras normas IEC/UL 62368-1 e 60320, que mudaram o paradigma, geralmente têm sido consideradas bem-sucedidas. A Neutrik espera que as inovações dessas normas sejam incorporadas em outras normas relacionadas no futuro.
Artigo escrito por Fred Morgenstern e publicado no blog da Mouser Electronics: AV & IT Compliance to IEC/UL 62368-1 & 60320-1 Safety Standards
