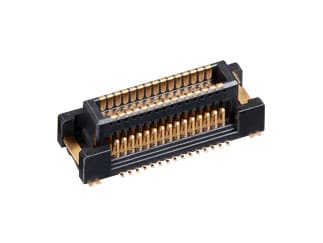

O componente desse texto é o conector placa a placa Hirose Electric DF40F. Indicado para aplicações como câmeras frontais, radar mmWave (LIDAR), câmeras traseiras e laterais, o Hirose Electric DF40F Board-to-Board Connector é um pequeno conector flutuante que suporta transmissão em alta velocidade PCI-ex Gen.4 (16Gbps) e MIPI D-PHY versão 1.1 (1,5 Gbps). A Figura 1 mostra o conector em destaque.
Este conector absorve desalinhamentos e garante conexões confiáveis. O conector DF40F foi projetado para ser resiliente e inclui um estilo de montagem SMT. Este conector apresenta resistência ao calor de 125°C para especificações automotivas, tensão nominal de 30 V CA/CC, 10 ciclos de acoplamento/desacoplamento, corrente nominal de 0,3 A e resistência de contato máxima de 90 mΩ. Outras aplicações incluem dispositivos que requerem absorção de desalinhamento do substrato por flutuação de pequeno tamanho.
A Hirose Electric, na mesma linha de aplicações automotivas, possui produtos como os conectores de placa automotiva para FPC DF40T, que são conectores de passo de 0,4 mm com resistência ao calor de + 125 ° C para especificações automotivas. Os conectores Hirose DF40T são dispositivos FPC para placa pequenos (3,38 mm de profundidade) com uma ampla variedade de posições e alturas. A série é compatível com PCI Express 4.0 (16 Gbps) e oferece corrente nominal de 0,3 A e tensão nominal de 30 VCA.
Características Hirose Electric DF40F
- Tensão nominal de 30 Vca/cc
- Corrente nominal de 0,3A
- Taxa de transmissão de 16 Gbps
- 10 ciclos de acoplamento/desacoplamento
- Revestimento de contato em ouro
- Estilo de montagem SMT
- Resistência máxima de contato de 90mΩ
- Tensão suportável máxima de 100 V
- Absorção de desalinhamento
- Resistência ao calor de 125°C para especificações automotivas
- Faixa de temperatura operacional de -55°C a 125°C
- Orientação do conector em linha reta

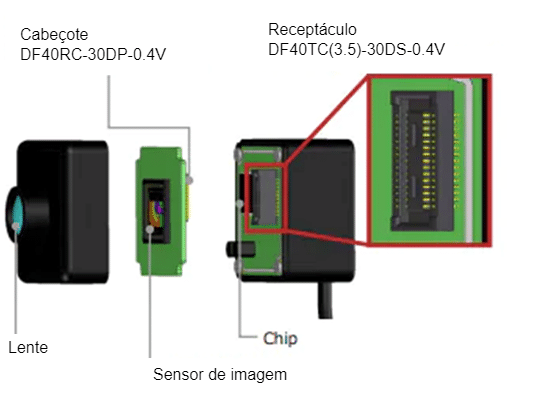

A Figura 2 mostra uma aplicação de um produto relacionado em uma câmera automotiva:
Para mais informações, incluindo, datasheet e como comprar, acesse: Hirose Electric DF40F Board-to-Board Connector
*Este post foi patrocinado pela Mouser Electronics
