USB HID – Human Interface Device Class: Exemplo com a placa FRDM-KL25Z

A classe de dispositivos USB HID foi inicialmente criada para que dispositivos de entrada de dados pudessem ser adicionados facilmente em um computador. Alguns exemplos são: teclados, mouse, joystick, entre outros. Essa classe será tomada como exemplo por ser a mais simples.

O artigo apresenta algumas definições gerais do protocolo USB. No final, um exemplo de aplicação executado no PC para controlar um LED da placa Freedom Board KL25Z é demonstrado. Em cada tópico algumas referências serão citadas para consulta.

Introdução ao protocolo USB

Quando conectamos um dispositivo USB no computador, o SO se encarrega de exportar as informações sobre o dispositivo. Essas informações são obtidas a partir dos descritores USB.

Essas informações são obtidas com o dispositivo conectado, utilizando requisições do tipo GetDescriptor definidas no protocolo USB. Essa requisição é estruturada por uma operação de controle chamada de Setup que é enviada para o dispositivo USB. Os elementos que compõe essa operação são ilustrados abaixo.

bmRequestType

bRequest

wValue

wIndex

wLength

Data

Esses campos especificam uma operação de controle. Por exemplo, os campos bmRequestType e bRequest indicam a operação GetDescriptor quando os respectivos valores são: 0x80 e 0x06. Outras operações são apresentadas neste link: Setup Packet.

Offset	Campo	Tamanho em bytes	Tipo	Descrição
0	bmRequestType	1	Bit-Map	D7 Data Phase Transfer Direction 0 = Host to Device 1 = Device to Host D6..5 Type 0 = Standard 1 = Class 2 = Vendor 3 = Reserved D4..0 Recipient 0 = Device 1 = Interface 2 = Endpoint 3 = Other 4..31 = Reserved
1	bRequest	1	Value	Request
2	wValue	2	Value	Value
4	wIndex	2	Index or Offset	Index
6	wLength	2	Count	Number of bytes to transfer if there is a data phase

Alguns campos dos descritores podem especificar uma referência para outro descritor. Por exemplo, algumas configurações são apenas mensagens (strings), como o nome do dispositivo que foi conectado. Para tal, existem descritores de string.

O tipo do descritor é indicado pelo campo wValue. Já o campo wIndex é utilizado conforme o descritor solicitado. Uma requisição desse tipo com wValue e wIndex iguais a 0x03 e 0x01, respectivamente, indica uma operação de leitura do descritor de string 1.

Transferência de dados

No tópico anterior foi apresentada a operação de controle chamada Setup. A partir da operação de Setup, o host consegue enviar e receber informações do dispositivo USB. A informação apresentada é apenas uma parte do protocolo USB. Na verdade, os campos apresentados formam um pacote de dados, denominado Setup Packet.

Um pacote é um conjunto de bytes.

Em geral, a transferência de dados entre os dois elementos ocorre em pacotes – seguindo o formato especificado no protocolo de comunicação -, sendo que cada pacote tem uma função específica. De modo geral, são definidos três tipos de transferências, com o seguinte formato: TOKEN + DATA + HANDSHAKE.

O Setup é uma exemplo da informação enviada em DATA.

Idependente do pacote, o primeiro byte enviado é um número de identificação PID (Packet Identifier) que tem apenas um byte (somente os primeiros quatro bits são utilizados para definir o tipo do pacote, o restante dos bits são espelhados). Na tabela abaixo são destacados os tipos de pacote e as respectivas funções. Os dois primeiros bits determinam o tipo e o restante é utilizado para definir a função/operação.

PID Type	PID Name	PID<3:0>
Token	OUT	0001
IN	1001
SOF	0101
SETUP	1101
Data	DATA0	0011
DATA1	1011
DATA2	0111
MDATA	1111
Handshake	ACK	0010
NAK	1010
STALL	1110
NYET	0110
Special	PRE	1100
ERR	1100
SPLIT	1000
PING	0100
Reserved	0000

Operações de Controle

Toda transferência é iniciada enviando um pacote TOKEN. Para operação de Setup, o PID do pacote deve ser 1101. A estrutura desse pacote é ilustrada abaixo (Sync e EOP indicam o início e o fim da transferência de um pacote).

Sync	PID	ADDR	ENDP	CRC5	EOP
	8 bits	7 bits	4 bits	5 bits

Essa operação de controle deve ser realizada em um dispositivo específico, sendo determinado pelo campo ADDR. Toda comunicação está relacionada a um local em que os dados são armazenados, denominado endpoint (ENDP). Um dispositivo USB pode apresentar até 16 endpoints para função de entrada (IN), e outros 16 para saída (OUT) de dados. A direção indica:

• IN: do dispositivo para o host;
• OUT: do host para o dispositivo.

Cabe ressaltar que somente o endpoint 0 é utilizado para as operações de controle.

Na sequência, as informações da operação de Setup são enviadas dentro do pacote DATA.

Sync	PID	DATA	CRC16	EOP
	8 bits	(0-1024) x 8 bits	16 bits

Por fim, a conexão é finalizada com um pacote HANDSHAKE. Note que o campo PID define a operação: ACK, NAK, STALL ou NYET.

Sync	PID	EOP
	8 bits

Fluxo de comunicação e descritores

A primeira comunicação servirá para descobrir o tamanho máximo do pacote que o dispositivo está configurado para operar. Os pacotes de configuração (SETUP) sempre serão enviados ao endpoint 0. Como destacado, o Setup possui 8 bytes para especificar a operação de controle. A estrutura que representa esse bloco de dados é mostrada abaixo.

struct tSetup{
    union {
        struct {
            uint8_t bmRequestType;
            uint8_t bRequest;
        }Fields;
        uint16_t wRequestAndType;
    }Request;
    uint16_t wValue;
    uint16_t wIndex;
    uint16_t wLength;
};

Os descritores USB também podem ser implementados como estruturas. A definição de cada campo pode ser vista neste link.

__packed struct tConfigurationDescriptor{
	uint8_t bLength;
	uint8_t bDescriptorType;
	uint16_t wTotalLength;
	uint8_t bNumInterfaces;
	uint8_t bConfigurationValues;
	uint8_t iConfiguration;
	uint8_t bmAttributes;
	uint8_t bMaxPower;
};

__packed struct tInterfaceDescriptor{
	uint8_t bLength;
	uint8_t bDescriptorType;
	uint8_t bInterfaceNumber;
	uint8_t bAlternateSetting;
	uint8_t bNumEndpoints;
	uint8_t bInterfaceClass;
	uint8_t bInterfaceSubClass;
	uint8_t bInterfaceProtocol;
	uint8_t iInterface;
};

__packed struct tHIDDescriptor{
		uint8_t bLength;
    uint8_t bDescriptorType;
    uint16_t bcdHid;
    uint8_t bCountryCode;
    uint8_t bNumDescriptors;
    uint8_t bDescriptorType1;
    uint16_t wDescriptorLength1;
};

__packed struct tEndpointDescriptor{
		uint8_t bLength;
    uint8_t bDescriptorType;
    uint8_t bEndpointAddress;
    uint8_t bmAttributes;
    uint16_t wMaxPacketSize;
    uint8_t bInterval;
};

__packed struct tDeviceDescriptor{
	uint8_t bLength;
	uint8_t bDescriptorType;
	uint16_t bcdUSB;
	uint8_t bDeviceClass;
	uint8_t bDeviceSubClass;
	uint8_t bDeviceProtocol;
	uint8_t bMaxPacketSize0;
	uint16_t idVendor;
	uint16_t idProduct;
	uint16_t bcdDevice;
	uint8_t iManufacturer;
	uint8_t iProduct;
	uint8_t iSerialNumber;
	uint8_t bNumConfigurations;
};

__packed struct tConfiguration{
	__packed struct tConfigurationDescriptor ConfigurationDescriptor;
	__packed struct tInterfaceDescriptor InterfaceDescriptor;
	__packed struct tHIDDescriptor HIDDescriptor;
	__packed struct tEndpointDescriptor EndpointDescriptor1_OUT;
};

Reports

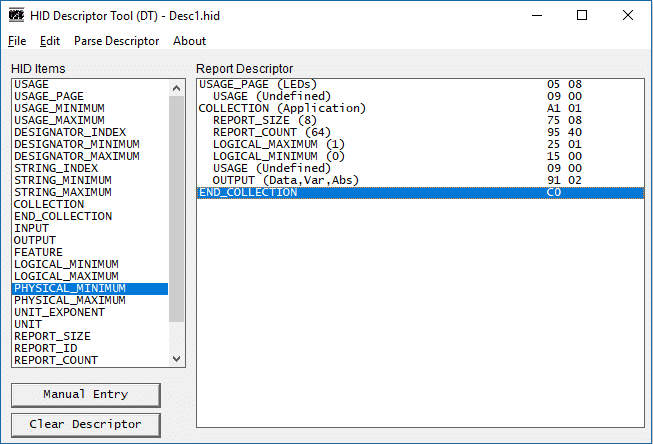

Os dados que o dispositivos USB-HID exporta são transferidos por estruturas chamadas de reports. A estrutura do relatório é transformada em uma tabela de valores e armazenada em um descritor. Esse descritor é utilizado para informar o host sobre a estrutura do report.

Nesse exemplo, o dispositivo será utilizado somente para controlar um LED. Para construir a estrutura de um report foi utilizada a ferramenta HID Descriptor. Mais detalhes dos campos do report podem ser obtidos no mesmo link.

Configurando USB- HID no microcontrolador KL25Z

O código apresentado é uma modificação deste projeto: Minimal USB HID example for Kinetis L.

A configuração do controlador USB é realizada a partir de registradores e estruturas de dados armazenados em memória. O periférico controla toda recepção de pacotes e notifica a aplicação usando interrupções, facilitando o desenvolvimento da aplicação.

Quando um dispositivo é conectado no barramento USB, ocorre a condição de RESET. Nesse momento, o dispositivo deve habilitar o endpoint 0 e configurar o endereço com o valor 0. Isso é necessário, pos o host iniciará uma comunicação com o dispositivo de endereço 0 no endpoint 0.

Como dito, a comunicação ocorre entre o host e um endpoint. Para facilitar tal operação, o periférico USB da KL25Z conta com uma estrutura chamada Buffer Descriptor Table (BDT) que é armazenada na memória. Nessa tabela são armazenados os descritores (BD) de cada endpoint.

Buffer Descriptor

O Buffer Descriptor (BD) é utilizado para controlar as operações em um endpoint. Cada endpoint possui uma configuração de 8 bytes. Considerando que cada endpoint possui um canal de entrada e outro saída, são necessários 16 bytes.

Para possibilitar que um endpoint possa operar enquanto os dados são processados, existe um mecanismo de double buffer. Considerando isso, o BD é utilizado para:

• Indicar quem tem acesso ao buffer do endpoint na memória (bit OWN);
• Determinar qual buffer está sendo utilizado (bit DATA0/1);
• Apontar para o endereço base do endpoint na memória (32 bits);
• Definir quantos bytes serão transferidos (campo BC de 10 bits).

O formato do BD é ilustrado na figura abaixo. Para mais informações, consulte o documento do microcontrolador, na página 617.

Para representar o BD, a seguinte estrutura foi criada.

struct tBufferDescriptor{
    uint32_t Fields;
    void * BufferAddress;
};

Buffer Descriptor Table

Tal estrutura é organizada em 512 bytes na memória, sendo referenciada a partir de um conjunto de registradores chamados de BDT Page Registers.

A USB possui um controlador DMA dedicado que é usado para acessar o BDT. Esse mecanismo é utilizado para acessar tal região de memória quando um token é recebido. Os dados indicados no BDT serão utilizados para acessar o buffer referente ao endpoint utilizado na comunicação.

O endereço acessado na tabela é formado pelos elementos ilustrados na Figura abaixo.

Abaixo é mostrado a definição do BDT com um vetor de estruturas do tipo BD. Como dito, para cada endpoint existem dois buffer duplicados para entrada e saída. Logo, são quatro buffers por enpoint.

#define ENDPOINT_DESCRIPTORS(NUM) ((NUM)*4)
#define BD_NUM ENDPOINT_DESCRIPTORS(ENDPOINTS)

static struct tBufferDescriptor BufferDescriptorTable[BD_NUM];

Endpoint

Para representar o endpoint, foi criada a seguinte estrutura:

enum EpBufferDir{
	RX,
  TX
};

enum EpBufferDst{
	EVEN,
	ODD
};

enum EpBufferData{
	DATA0,
	DATA1
};

struct tEndpoint{
    /*Buffer*/
    uint8_t * rx_even;
    uint8_t * rx_odd;
    uint8_t * tx_even;
    uint8_t * tx_odd;

    /*Control*/
    enum EpBufferDst tx_buffer;
    enum EpBufferData tx_data1;
    uint8_t * remaining_tx_data_ptr;
    uint16_t remaining_tx_data_length;

    /*ISR only*/
    void * data;
    void (*Handler)(uint8_t ep, uint8_t token, struct tEndpoint * context);
};

O handler é utilizado para definir a rotina de tratamento da transação conforme o PID recebido. Já o membro data foi utilizado para apontar para o buffer utilizado (BD que está sendo usado no momento).

Configuração inicial do periférico

Para operar no modo FullSpeed é necessário que a USB opere em 48 MHz. Tal configuração é realizada na função de inicialização do sistema. Abaixo são mostrados os procedimentos de configuração da USB.

void USB_Init(void) {
    //1: Select clock source
    SIM->SOPT2 |= SIM_SOPT2_USBSRC_MASK | SIM_SOPT2_PLLFLLSEL_MASK;

    //2: Gate USB clock
    SIM->SCGC4 |= SIM_SCGC4_USBOTG_MASK;

    //3: Software USB module reset
    USB0->USBTRC0 |= USB_USBTRC0_USBRESET_MASK;
    while (USB0->USBTRC0 & USB_USBTRC0_USBRESET_MASK);

    /*4: BDTPAGEx provides the base address where the current Buffer Descriptor Table (BDT) resides in system memory*/
    USB0->BDTPAGE1 = ((uint32_t) BufferDescriptorTable) >> 8;  //bits 15-9
    USB0->BDTPAGE2 = ((uint32_t) BufferDescriptorTable) >> 16; //bits 23-16
    USB0->BDTPAGE3 = ((uint32_t) BufferDescriptorTable) >> 24; //bits 31-24

    //5: Clear all ISR flags and enable weak pull downs
    USB0->ISTAT = 0xFF;
    USB0->ERRSTAT = 0xFF;
    USB0->OTGISTAT = 0xFF;
    USB0->USBTRC0 |= 0x40; //a hint was given that this is an undocumented interrupt bit


    /*Setting this bit causes the SIE to reset all of its ODD bits to the BDTs. Therefore, setting this bit
     *resets much of the logic in the SIE.
    */
    USB0->CTL = USB_CTL_USBENSOFEN_MASK;
    USB0->USBCTRL = 0;

    //6: Enable USB reset interrupt
    USB0->INTEN |= USB_INTEN_USBRSTEN_MASK;
    NVIC_EnableIRQ(USB0_IRQn);

    //7: Enable pull-up resistor on D+ (Full speed, 12Mbit/s)
    USB0->CONTROL = USB_CONTROL_DPPULLUPNONOTG_MASK;
}

No início somente a interrupção por Reset é ativada. A rotina de tratamento é mostrada a seguir:

• Reset: Habilita o endpoint 0, determina o endereço do dispositivo igual a zero e habilita outras interrupções;
• Token: Ocorre sempre que uma transação é finalizada. Obtém o endpoint, a operação e os dados envolvidos na transação.

void USB0_IRQHandler(void) {
    uint8_t status;
    uint8_t stat, endpoint;
    uint8_t tx, odd;

    /*After an interrupt bit has been set it may only be cleared by writing a one to the respective interrupt bit.*/
    status = USB0->ISTAT;

    /*
     *  This bit is set when the USB Module has decoded a valid USB reset. This informs the processor that it
     *	should write 0x00 into the address register and enable endpoint 0. USBRST is set after a USB reset has
     *	been detected for 2.5 microseconds. It is not asserted again until the USB reset condition has been
     *	removed and then reasserted.
     */
    if (status & USB_ISTAT_USBRST_MASK) {
        /*Reset all the BDT ODD ping/pong fields to 0, which then specifies the EVEN BDT bank.*/
	/*enable endpoint 0*/
	/*write 0x00 into the address register*/
        /*clear all interrupts*/
        /*all necessary interrupts are now active*/
        return;
    }

    /*This bit is set when the current token being processed has completed.*/
    if (status & USB_ISTAT_TOKDNE_MASK) {
        /*The processor must immediately read the STATUS (STAT) register to determine the EndPoint and BD used for this token*/
        /*determine which token has been processed*/
        /*Call endpoint handler*/
    }
}

Operações de controle

As operações realizadas no endpoint 0 são para obter informações do dispositivo e também configurá-lo. Nessa aplicação, somente os comandos SetAddress, SetConfiguration, GetDescriptor e GetInterface foram implementados. A seguir é mostrado um exemplo de operação do Setup. A partir dos dados é determinado qual requisição será processada.

switch (setup.Request.wRequestAndType) {

	case 0x0500: //set address (wait for IN packet)
			break;

	case 0x0900: //set configuration
			//we only have one configuration at this time
			break;

	case 0x0680: //get descriptor
	case 0x0681:

			if((setup.wValue & 0x0300) == 0x0300){ //StringDescriptor
				uint8_t idx = setup.wValue & 0x00FF;
				if(idx < STRING_DESCRIPTORS){
							endpoint->remaining_tx_data_ptr = (uint8_t*)StringDescriptorTable[idx].descriptor;
							endpoint->remaining_tx_data_length = StringDescriptorTable[idx].size;
							must_stall = false;
				}
			}
			else if (setup.wValue == 0x0100){ //DeviceDescriptor
				endpoint->remaining_tx_data_ptr = (uint8_t*)&DeviceDescriptor;
				endpoint->remaining_tx_data_length = sizeof(DeviceDescriptor);
				must_stall = false;
			}
			else if (setup.wValue == 0x0200){ //Configuration
				endpoint->remaining_tx_data_ptr = (uint8_t*)&Configuration;
				endpoint->remaining_tx_data_length = sizeof(Configuration);
				must_stall = false;
			}
			else if (setup.wValue == 0x2200){ //Report
				endpoint->remaining_tx_data_ptr = (uint8_t*)ReportDescriptor;
				endpoint->remaining_tx_data_length = sizeof(ReportDescriptor);
				must_stall = false;
			}
			else{
				must_stall = true;
			}

			break;

	default:
			must_stall = true;
}

Descritores

Dispositivos HID utilizam apenas transferências de controle e de interrupção. Nessas transferências, um pacote de dados pode conter até 64 bytes. Interrupção significa que o endpoint é utilizado para transferir poucos dados rapidamente. Nesse caso, o dispositivo USB deve ser reativo. Para tal, o endpoint é usado somente em uma direção.

Essas configurações são realizadas com o preenchimento das estruturas de dados mostradas a seguir.

const struct tDeviceDescriptor DeviceDescriptor =
{
	.bLength = 18,
	.bDescriptorType = 1,
	.bcdUSB = 0x0101,
	.bDeviceClass = 0,
	.bDeviceSubClass = 0,
	.bDeviceProtocol = 0,
	.bMaxPacketSize0 = 64,
	.idVendor = 0xabcd,
	.idProduct = 0x1234,
	.bcdDevice = 0,
	.iManufacturer = 1,
	.iProduct = 2,
	.iSerialNumber = 3,
	.bNumConfigurations = 1
};

const struct tConfiguration Configuration = {
	.ConfigurationDescriptor =
	{
	  .bLength = 9,
	  .bDescriptorType = 2, //Configuration
	  .wTotalLength = sizeof(struct tConfiguration), //
	  .bNumInterfaces = 1,
	  .bConfigurationValues = 1,
	  .iConfiguration = 5, //StringDescriptor: Default Configuration
	  .bmAttributes = 0x80,
	  .bMaxPower = 0xfa,
	},
	.InterfaceDescriptor =
	{
	  .bLength = 9,
	  .bDescriptorType = 4, //Interface
	  .bInterfaceNumber = 0,
	  .bAlternateSetting = 0,
	  .bNumEndpoints = 1,
	  .bInterfaceClass = 3, //HID
	  .bInterfaceSubClass = 0,
	  .bInterfaceProtocol = 0,
	  .iInterface = 4	//String Descriptor: Interface
	},
	.HIDDescriptor = {
	  .bLength = 9,
          .bDescriptorType = 33, //HID
          .bcdHid = 0x0110,			 //HID class spec version
	  .bCountryCode = 0,
          .bNumDescriptors = 1,
          .bDescriptorType1 = 34,//REPORT
          .wDescriptorLength1 = sizeof(ReportDescriptor)
	},
	.EndpointDescriptor_IN = {
	  .bLength = 7,
          .bDescriptorType = 5,
	  .bEndpointAddress = 0x01, //Endpoint 1 - OUT
	  .bmAttributes = 3, //Interrupt. Data endpoint.
          .wMaxPacketSize = 64, //64
	  .bInterval = 0x01
	}
};

Note que no descritor HID existe uma referência para estrutura do report.

const uint8_t ReportDescriptor[REPORT_SIZE] = {
    0x05, 0x08,
    0x09, 0x00,
    0xA1, 0x01,
    0x75, 0x08,
    0x95, 0x40,
    0x25, 0x01,
    0x15, 0x00,
    0x09, 0x00,
    0x91, 0x02,
    0xc0
};

Exemplo

A seguir é mostrado um exemplo de operação no endpoint 1, controlando o estado do LED RGB conectado no pino PB19. A aplicação verifica dois bytes recebidos para definir qual operação será realizada. O primeiro byte é utilizado para definir o LED e o segundo para determinar o estado.

static void endpoint_1_handler(uint8_t ep, uint8_t token, struct tEndpoint * endpoint) {

    struct tBufferDescriptor * buf_desc = (struct tBufferDescriptor *)endpoint->data;
    uint8_t size;

    switch (token) {
	case TOK_IN:
	break;

	case TOK_OUT:
		size = buf_desc->Fields >> 16;

		if (size == 64) {
		   if(((uint8_t*)buf_desc->BufferAddress)[0] == 0x00){
		      if(((uint8_t*)buf_desc->BufferAddress)[1] == 0x01){
		         FPTB->PSOR = (1UL << 19);
		      }
		      else{
		         FPTB->PCOR = (1UL << 19);
		      }
		   }
		}
	break;
    }
}

Enviando informações para um dispositivo

Para enviar dados ao dispositivo foi criada uma aplicação em C#, utilizando a biblioteca HIDInterface.

O dispositivo é localizado utilizando as informações do PID e VID.

HIDDevice.interfaceDetails[] devices = HIDDevice.getConnectedDevices();
int selectedDeviceIndex = -1;

foreach (HIDDevice.interfaceDetails device in devices)
{
     selectedDeviceIndex++;
     if (device.VID == 0xabcd && device.PID == 0x1234)
     {
         break;
     }
}

Por fim, os dados são enviados para o dispositivo conforme a operação solicitada.

private void SendStatus(bool enable)
{
   if (usb_device != null)
   {
       byte[] writeData;

       if (enable)
       {
           writeData = new byte[]{ 0x00, 0x01 };
       }
       else
       {
          writeData = new byte[] { 0x00, 0x00 };
       }

       usb_device.write(writeData);
   }
}

Para saber mais

Algumas partes do projeto não foram apresentadas no artigo. O projeto completo pode ser acessado no github.

Para conhecer mais sobre o protocolo USB acesse os materiais:

• USB in a NutShell;
• USB Made Simple.

Para descrição dos reports:

• HID Information;

Para descrição do periférico, acesse o datasheet no microcontrolador:

• Kinetis KL25 Sub-Family;
• KL25 Sub-Family Reference Manual.

Outros artigos do Embarcados:

Raspberry Pi Zero W – Utilizando placa de som USB

Usando FreeRTOS para aplicações com a Freescale FRDM KL25z

Conheça a FRDM KL25Z da NXP

Vale conferir o livro Tecnologia ARM escrito pelo Fábio Pereira. Esse livro possui uma seção com muita informação sobre o protocolo USB.
