Somador Carry-Lookahead de 4 Bits em VHDL

Esse somador utiliza uma técnica para aceleração do cálculo do carry. Em cada estágio ele calcula seu próprio bit–carry de entrada a partir das entradas do primeiro estágio, ou seja, ele não espera a propagação das informações dos estágios anteriores.

Por contra, ele também possui desvantagens, como, por exemplo, o crescimento quase exponencial do número de portas utilizadas a cada estágio, encarecendo e tornando o transporte do carry mais lento para um projeto de mais de quatros estágios.

Devido a essas circunstâncias esse somador é geralmente projetado para somar palavras de 4 bits. Dessa forma, podemos reutilizar o circuito para somar palavras binárias de 8, 12, 16, 32, etc.

Neste artigo vamos estudar esse tipo de somador rápido, projeta-lo para somar palavras de 4 bits e descrevê-lo em VHDL.

Os Melhores Treinamentos sobre Sistemas embarcados e IoT

Cursos com professores qualificados para acelerar sua carreira e projetos

MATRÍCULE-SE AGORA

Somador Carry-Lookahead

Existem três casos de propagação do carry: Kill, Generate e Propagate.

O caso Kill significa que quando as entradas A_i e B_i do somador são iguais a zero, independente do seu carry-in, a propagação do carry-out não existe (“matado”). Isso quer dizer também que o carry-in do próximo estágio vale zero.

O caso Generate significa que quando as entradas A_i e B_i do somador são iguais a um, independente do seu carry-in, a propagação do carry-out existe (“gerado”). Isso quer dizer também que o carry-in do próximo estágio vale um.

O caso Propagate significa que quando as entradas A_i e B_i do somador são iguais a um e zero ou a zero e um respectivamente. Dessa forma o seu carry-in será propagado para o carry-out.

Com essas informações é possível montar uma tabela verdade e assim encontrar uma expressão booleana para o carry-out, ou seja, C_i+1.

*i é um número natural.

Tabela 1: Tabela verdade para o carry-out.

Para obter a expressão da saída podemos fazer o mesmo procedimento precedente considerando as entradas A_i, B_i e C_i.

Tabela 2: Tabela verdade para a saída.

Tendo em vista que os sinais Genarate e Propagate são sempre em função das entradas A_i e B_i, e se comportam como Meio-Somadores (Half-Adders), modelaremos o projeto utilizando-os.

Como nosso objetivo é projetar este somador para palavras de 4 bits, acharemos as equações para cada estágio.

Para o estágio zero, nós temos que o carry-in é uma entrada do circuito, portanto obtemos:

Para o estágio um, temos que o carry calculado no estágio zero será o carry-in desse estágio, isto é:

Seguindo a lógica temos:

Se olharmos para a próxima equação podemos observar que para o próximo estágio (quinto) o número de portas é muito grande, tornando inviável o custo do projeto, além de não se tornar mais rápido em relação a um somador Ripple-Carry por exemplo.

Desempenho do Carry-Lookahead 4 bits em relação ao Ripple-Carry

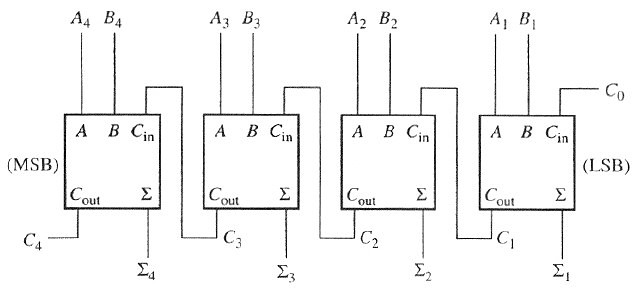

Comparando a propagação dos carrys-out dos circuitos Ripple-Carry e Carry-Lookahead podemos observar o percusso do carry-out do primeiro somador bem mais longo.

Como no Ripple-Carry é utilizado blocos de somadores completos, temos que cada estágio tem um tempo crítico agregado a 3 portas lógicas. Ou seja, para o circuito completo 12 portas lógicas até o carry-out está bem definido. Diferente do nosso somador estudado que tem tempo crítico agregado a 4 portas lógicas.

Implementação VHDL

Utilizando o software Altera Quartus II 13.0 Web Edition, criou-se o componente HALF_ADDER para ser utilizado no módulo-topo do nosso circuito principal. Esse componente foi descrito como segue:

library IEEE;
use IEEE.std_logic_1164 .all;

entity HALF_ADDER is
port(A, B : in std_logic;
     S : out std_logic;
     Cout : out std_logic);
end entity;

architecture RTL of HALF_ADDER is
begin
  process(A,B)
  begin
    S <= A xor B;
    Cout <= A and B;
  end process;
end RTL;

Para o modulo-topo utilizamos o componente HALF_ADDER e escrevemos as equações necessárias para a implementação do somador Carry-Lookahead 4 bits. Onde a descrição utilizada foi:

  library IEEE;

  use     IEEE.std_logic_1164 .all;

  entity CARRYLOOK is

    port(A, B : in std_logic_vector (3 downto 0);
          Cin : in std_logic;
          Cout: out std_logic;
            S : out std_logic_vector (3 downto 0));

  end entity;

 architecture RTL of CARRYLOOK is

 signal sig_P : std_logic_vector (3 downto 0);
 signal sig_G : std_logic_vector (3 downto 0);
 signal sig_S : std_logic_vector (3 downto 0);

 signal C1, C2, C3 : std_logic;

 component HALF_ADDER is

   port(A, B : in std_logic;
           S : out std_logic;
        Cout : out std_logic);
 end component;


 begin



 H0: HALF_ADDER port map (A(0),B(0),sig_P(0),sig_G(0));
 H1: HALF_ADDER port map (A(1),B(1),sig_P(1),sig_G(1));
 H2: HALF_ADDER port map (A(2),B(2),sig_P(2),sig_G(2));
 H3: HALF_ADDER port map (A(3),B(3),sig_P(3),sig_G(3));



 C1   <= sig_G(0) or (sig_P(0) and Cin);

 C2   <= sig_G(1) or (sig_P(1) and sig_G(0)) or
          (sig_P(1) and sig_P(0) and Cin);

 C3   <= sig_G(2) or (sig_P(2) and sig_G(1)) or
     (sig_P(2) and sig_P(1) and sig_G(0)) or
     (sig_P(2) and sig_P(1) and sig_P(0) and Cin);

 Cout <= sig_G(3) or (sig_P(3) and sig_G(2)) or
          (sig_P(3) and sig_P(2) and sig_G(1)) or
          (sig_P(3) and sig_P(2) and sig_P(1) and
           sig_G(0)) or (sig_P(3) and sig_P(2) and
           sig_P(1) and sig_P(0) and Cin);

 S(0) <= sig_P(0) xor Cin;

 S(1) <= sig_P(1) xor C1;

 S(2) <= sig_P(2) xor C2;

 S(3) <= sig_P(3) xor C3;

end RTL;


Para verificação do funcionamento foi feito o testbench, abaixo o código e as formas de onda do nosso circuito!

 library IEEE;

 use IEEE.std_logic_1164 .all;

 use IEEE.std_logic_unsigned .all;



 entity TB_CARRYLOOK is end TB_CARRYLOOK ;



 architecture COMPORTAMENTAL of TB_CARRYLOOK is


  component CARRYLOOK is

   port(A, B : in std_logic_vector (3 downto 0);
         Cin : in std_logic;
        Cout : out std_logic;
           S : out std_logic_vector (3 downto 0));

 end component;



 signal sig_A : std_logic_vector (3 downto 0) := "0000";
 signal sig_B : std_logic_vector (3 downto 0) := "0000";
 signal sig_Cin : std_logic := '0';
 signal sig_Cout : std_logic;
 signal sig_S : std_logic_vector (3 downto 0);

 signal sig_i : std_logic_vector (3 downto 0) := "0000";
 signal sig_j : std_logic_vector (3 downto 0) := "0000";



 begin



 U1: CARRYLOOK port map (sig_A,sig_B,sig_Cin,sig_Cout,sig_S);



 process
 variable i : integer range 0 to 16;
 variable j : integer range 0 to 16;

 constant delay : time := 10 ns;

 begin

   for i in 0 to 16 loop
        sig_A <= sig_i;
        for j in 0 to 16 loop
            sig_B <= sig_j;
            wait for delay;

            assert sig_A+sig_B = sig_S report "SUM CORRECT" severity error;
        sig_j <= sig_j + '1';
        if( j = 16 ) then
            sig_i <= sig_i + '1';
        end if;
        end loop;
   end loop;

 end process;

 end COMPORTAMENTAL ;

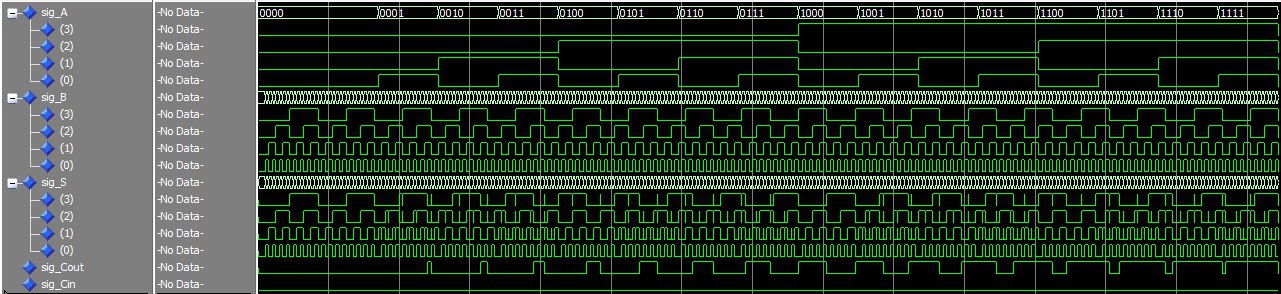

Veja a forma de onda resultante dos testes.

Para fazer o download de todos os arquivos do projeto para o Quartus, clique no botão abaixo.
