Relés de Estado Sólido vs. Relés Eletromecânicos

30/05/2025

Escolhendo a Melhor Solução para Automação em Prédios Inteligentes

ÍNDICE DE CONTEÚDO

Relés são dispositivos que controlam cargas elétricas e são considerados o coração da automação predial inteligente. Existem dois tipos de relés: relés de estado sólido (SSRs) e relés eletromecânicos (EMRs). A escolha do relé mais adequado para a aplicação é essencial, pois impacta diretamente o desempenho, a confiabilidade e a durabilidade dos sistemas de automação predial inteligente. Este artigo pode ajudá-lo a selecionar a solução ideal para aplicações avançadas de automação predial, analisando as principais diferenças, vantagens e limitações dos SSRs e EMRs.

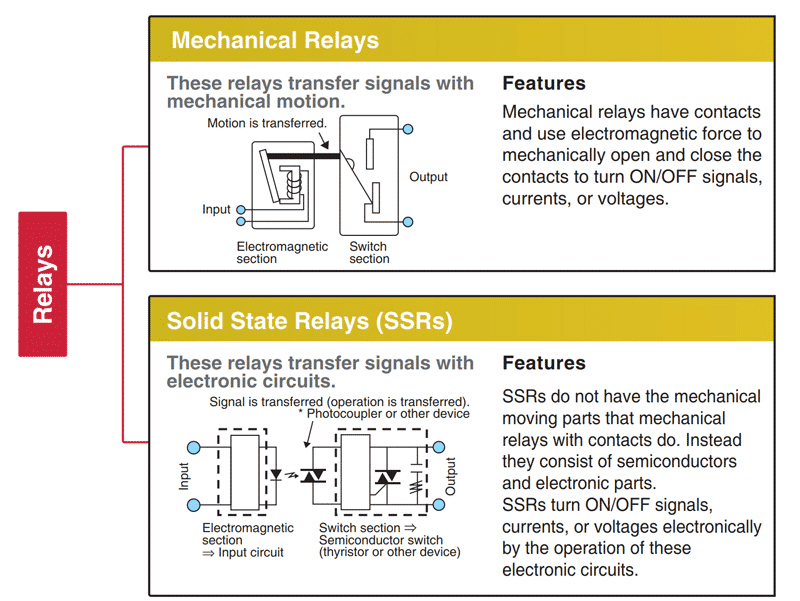

Figura 1: Estrutura e princípio de funcionamento de SSRs e EMRs (fonte da imagem)

Principais diferenças e análise comparativa entre relés SSR e EMR

Ambos os tipos de relé apresentam vantagens e limitações específicas. Fazer uma escolha embasada é essencial para otimizar as operações em sistemas de automação predial inteligente.

Característica	Relés de Estado Sólido (SSRs)	Relés Eletromecânicos (EMRs)
Modo de funcionamento	Utilizam dispositivos semicondutores como triacs, tiristores ou MOSFETs para o controle das cargas elétricas sem contato físico. Isso garante uma operação silenciosa e elimina o desgaste associado a componentes mecânicos.	Usam uma bobina eletromagnética para acionar contatos mecânicos. Embora simples e eficaz, sofrem desgaste com o tempo devido ao movimento físico e à ocorrência de faíscas.
Tempo de resposta	Oferecem controle das cargas elétricas rápido e preciso, ideais para aplicações que exigem ciclos rápidos ou ajustes em tempo real.	Possuem tempo de resposta mais lento devido ao movimento dos contatos, o que pode limitar o desempenho em sistemas dinâmicos.
Durabilidade	Têm vida útil mais longa por não possuírem partes móveis. São altamente confiáveis em cenários com comutação frequente.	Sujeitos a desgaste mecânico, o que reduz a vida útil em aplicações deambientes de alta demanda.
Compatibilidade com cargas	Lidam bem com cargas não lineares e de baixa corrente, como drivers de LED e circuitos de controle de baixa potência. Destacam-se em edifícios inteligentes com grande variabilidade de carga.	Mais indicados para cargas resistivas de alta corrente e alta tensão, como elementos de aquecimento e motores industriais.
Ruído e interferência	Operam silenciosamente — vantagem em ambientes que priorizam o conforto acústico. Podem gerar ruído elétrico que deve ser atenuado em circuitos sensíveis.	Produzem ruídos audíveis (cliques), o que pode ser inadequado em ambientes sensíveis ao som, como escritórios ou hospitais.
Dissipação térmica	Podem exigir dissipadores de calor em correntes elevadas.	Geram menos calor, mas sofrem maior desgaste mecânico.

Vantagens e limitações dos SSRs e EMRs em aplicações de automação predial inteligente

Compreender as vantagens e limitações dos relés de estado sólido (SSRs) e dos relés eletromecânicos (EMRs) é fundamental para garantir sua aplicação ideal. Cada tipo de relé oferece benefícios específicos, mas também apresenta algumas concessões que devem ser consideradas conforme os requisitos do sistema.

Tipo	Pontos Fortes	Limitações
SSRs	Operação silenciosa, comutação rápida, longa vida útil, baixa necessidade de manutenção e compatibilidade com sistemas de controle inteligentes modernos.	Custos iniciais mais altos, desafios com dissipação de calor e potencial geração de ruído elétrico em certos ambientes.
EMRs	Custo acessível para aplicações de alta potência, robustez para tarefas de automação simples e eficácia em sistemas com baixa frequência de comutação.	Operação ruidosa, vida útil mais curta devido ao desgaste mecânico e maior consumo de energia.

Aplicações na Automação de Edifícios Inteligentes:

Os Relés de Estado Sólido (SSRs) e os Relés Eletromecânicos (EMRs) integram tecnologias avançadas, tornando-os cruciais para o ecossistema de automação de edifícios inteligentes. SSRs e EMRs aumentam a eficiência operacional, o conforto e a segurança, oferecendo vantagens exclusivas adequadas a várias aplicações.

Relés de Estado Sólido (SSRs)

Controle de sistemas HVAC – Os SSRs são amplamente utilizados em sistemas de aquecimento, ventilação e ar condicionado (HVAC) devido à sua capacidade de controlar compressores, ventiladores e componentes auxiliares com alta precisão. Por exemplo, em sistemas de volume de ar variável (VAV), os SSRs fornecem controle preciso e silencioso das unidades de aquecimento ou resfriamento. Em centros de dados, os SSRs gerenciam a temperatura controlando os compressores e ventiladores para manter condições ideais para equipamentos sensíveis. Produtos como os SSRs das séries celduc® SO9 e SUL9 são projetados especificamente para tais aplicações. Os SSRs também facilitam métodos de controle avançados, como a Modulação por Largura de Pulso (PWM), otimizando o uso de energia sem sacrificar o desempenho.
Automação de Iluminação – Sistemas modernos de iluminação, como arranjos de LEDs e controles de atenuação, se beneficiam significativamente dos SSRs devido à sua operação rápida e silenciosa. Por exemplo, a série Crouzet GNRD-0 de SSRs é utilizada em edifícios comerciais para controlar os motores de ventiladores para circulação de ar durante as operações de iluminação. Os SSRs podem ajustar rapidamente os níveis de iluminação em resposta aos dados dos sensores ou a cronogramas programados. Os SSRs com zero-crossing são especialmente eficazes, pois podem reduzir a interferência eletromagnética e garantir uma operação suave, o que é fundamental para manter o conforto dos ocupantes.
Sistemas de segurança – Os SSRs aprimoram os sistemas de segurança por meio de controle automatizado de portas, alarmes de detecção de invasão e sistemas de segurança contra incêndios. Seu design compacto permite fácil integração nas infraestruturas existentes, proporcionando desempenho confiável em aplicações críticas de segurança.
Manutenção preditiva – A integração de SSRs com sensores IoT permite o monitoramento em tempo real das cargas elétricas e diagnósticos do sistema. Essa capacidade é vital para os gerentes de instalações, pois ajuda a formular estratégias de manutenção preditiva antes que falhas no sistema ocorram. A manutenção preditiva reduz o tempo de inatividade e os custos de manutenção.
Sistemas de gerenciamento de energia – Sistemas de armazenamento de energia, balanceamento de carga e integração de energias renováveis frequentemente exigem controle preciso de dispositivos de comutação. A capacidade dos SSRs de operar sem desgaste mecânico aumenta a confiabilidade e a longevidade, contribuindo, consequentemente, para a eficiência energética em edifícios inteligentes. Os SSRs permitem controle preciso sobre as cargas de energia. Essa habilidade os torna ideais para aplicações que exigem comutação frequente. Por exemplo, a série SSRL da Omega é usada para gerenciar grandes aquecedores de resistência em conjunto com controladores de temperatura, otimizando o uso de energia com base na demanda em tempo real.

Relés Eletromecânicos (EMRs)

Aplicações de Alta Potência – Os EMRs são frequentemente utilizados quando há necessidade de alta capacidade de manuseio de potência, como no controle de grandes motores, compressores ou cargas de iluminação pesada que não exigem comutação frequente. Sua construção robusta permite que eles gerenciem correntes elétricas substanciais de forma eficaz.
Simples e acessíveis – Para aplicações típicas em que o custo é uma preocupação principal, os EMRs oferecem uma solução confiável. Seu design mais simples pode ser vantajoso em sistemas menos complexos, onde a comutação rápida não é crítica. Os EMRs ainda desempenham um bom papel, especialmente em sistemas de energia de backup e aplicações de interface com a rede elétrica.

Escolhendo o relé certo para o seu Edifício Inteligente:

Ao escolher entre SSRs e EMRs, considere os seguintes fatores:

Tipo de Carga – SSRs lidam de maneira eficaz com cargas resistivas e indutivas em cenários de alta frequência, enquanto EMRs são mais adequados para cargas complexas e variáveis.
Frequência de Comutação – A comutação frequente exige SSRs para evitar a degradação mecânica causada pelas partes móveis nos EMRs.
Durabilidade e Manutenção – A natureza de estado sólido dos SSRs oferece uma vida útil mais longa e menor necessidade de manutenção em comparação com os EMRs, que requerem substituição periódica.
Custo – Os EMRs são geralmente mais acessíveis inicialmente, mas podem acarretar custos mais altos a longo prazo devido à manutenção e substituições.
Condições Ambientais – Para ambientes com alto nível de ruído e vibração, os SSRs são mais confiáveis, já que não possuem componentes mecânicos.
Eficiência Energética – SSRs consomem menos energia durante a operação, tornando-os mais adequados para projetos de edifícios inteligentes que priorizam a eficiência energética.

Estudo de Caso: Relés de Estado Sólido em Aplicações HVAC Prediais

Sistemas HVAC modernos desempenham um papel essencial na manutenção do conforto térmico e da qualidade do ar interno em edifícios comerciais. Um exemplo marcante é o uso das Unidades de Tratamento de Ar (AHUs), responsáveis por filtrar, aquecer, resfriar, desumidificar e distribuir o ar em grandes ambientes. Historicamente, esses sistemas utilizavam relés eletromecânicos (EMRs) ou até relés de deslocamento por mercúrio, mas os avanços tecnológicos levaram à adoção de Relés de Estado Sólido (SSRs), como os fornecidos pela Sensata Technologies.

Os SSRs oferecem inúmeras vantagens para sistemas HVAC, como maior vida útil, operação silenciosa, baixo consumo de energia e alta velocidade de acionamento. Sua capacidade de lidar com cargas variadas — como ventiladores, sopradores, motores e elementos de aquecimento elétrico — os torna ideais para aplicações que exigem funcionamento constante e preciso. Métodos de controle proporcional, como controle por ângulo de fase ou disparo em rajada (burst-fire), possíveis apenas com SSRs, garantem regulação de temperatura precisa em sistemas de aquecimento.

A linha de produtos da Sensata, incluindo as séries DR67 e PM67, exemplifica essa evolução. Esses SSRs, montados em trilho DIN ou painel, contam com proteção contra sobretensão integrada e configurações de entrada versáteis, oferecendo controle eficiente de ventiladores, motores e aquecedores em AHUs. Ao substituir tecnologias antigas, esses SSRs não apenas aumentam a confiabilidade e eficiência dos sistemas HVAC, como também contribuem para soluções mais silenciosas e sustentáveis.

Figura 2: Unidade de tratamento de ar controlada por vários SSRs (fonte da imagem)

Utilizou os SSRs da série DR67 da Crydom para controle de acionamento/parada de ventiladores e motores, além do controle de aquecimento.
Utilizou os SSRs da série PM67 da Crydom para controle de acionamento/parada de ventiladores e motores, bem como para controle de aquecimento.
Utilizou os SSRs da série PMP da Crydom exclusivamente para controle de aquecimento.
Utilizou os SSRs da série DR22 da Crydom em aplicações de controle de aquecimento.

Conclusão

Os relés de estado sólido (SSRs) e relés eletromecânicos (EMRs) desempenham papéis distintos na automação predial inteligente. Os SSRs se destacam pela precisão, durabilidade e operação silenciosa, sendo ideais para sistemas avançados baseados em IoT. Já os EMRs oferecem uma solução versátil e econômica para aplicações que exigem o acionamento de cargas indutivas e de alta corrente. A escolha do relé adequado exige o equilíbrio entre velocidade de acionamento, tipo de carga e viabilidade econômica. Ao avaliar cuidadosamente os requisitos do projeto, é possível explorar os pontos fortes de cada tecnologia para desenvolver soluções de automação predial mais eficientes, confiáveis e preparadas para o futuro.
