Introdução
A Fundação Raspberry Pi surpreendeu o mundo da tecnologia com o anúncio do lançamento da nova Raspberry Pi 5. Esta nova versão estará disponível no final de outubro, em duas variantes de memória, 4GB e 8GB, mantendo o popular form factor Raspberry Pi model 3 B+. Neste artigo, exploraremos as novidades da Raspberry Pi 5.
Raspberry Pi 5 – Melhorias e novidades
A Raspberry Pi 5 mantém sua compatibilidade com seu antecessor, o Raspberry Pi 4, mas apresenta melhorias substanciais em termos de desempenho e recursos. Ela pode superar em mais de duas vezes a velocidade do Raspberry Pi 4, graças ao primeiro silício interno projetado pelo time de ASIC da Fundação Raspberry Pi. Este chip de 40nm é projetado para otimizar as interfaces “de baixa velocidade” do BCM2712, lidando com Ethernet, USB, portas MIPI e o conector GPIO.
Especificações da Raspberry Pi 5
- SoC (System on a Chip): Broadcom BCM2712
- CPU: Processador quad-core Arm Cortex-A76 @ 2.4 GHz com extensões criptográficas, caches L2 de 512KB por núcleo, cache L3 compartilhado de 2MB
- GPU: GPU VideoCore VII @ 800 MHz com suporte para OpenGL ES 3.1, Vulkan 1.2, decodificador HEVC 4Kp60
- Memória do Sistema: Disponível em 4GB e 8GB de SDRAM LPDDR4X-4267 (com variantes de 1GB e 2GB possivelmente futuras)
- Armazenamento: Slot para cartão MicroSD com suporte para modo SDR104 de alta velocidade (o dobro do desempenho em relação ao Raspberry Pi 4)
- Saída/Entrada de Vídeo: Duas portas HDMI de até 4Kp60 com suporte a HDR, dois transceptores de câmera/display MIPI de 4 vias
- Rede: Porta Ethernet Gigabit RJ45 via transceptor Broadcom BCM54213PE, com suporte opcional para PoE+ por meio do Raspberry Pi PoE+ HAT
- Conectividade Sem Fio: Wi-Fi 802.11ac dual-band, Bluetooth 5.0 / Bluetooth Low Energy (BLE)
- USB: Duas portas USB 3.0 com suporte para operação simultânea de 5Gbps, duas portas USB 2.0
- Expansão: Cabeçalho GPIO Raspberry Pi de 40 pinos, interface PCIe 2.0 x1 (requer um adaptador M.2 SSD HAT separado ou outro adaptador)
- Miscelâneas: Relógio em tempo real (RTC) alimentado por uma bateria externa, botão de energia, conector UART para depuração
- Fonte de Alimentação: Alimentação de 5V/5A DC via USB-C, com suporte para Power Delivery
- Dimensões: 85 x 56 mm
Os Melhores Treinamentos sobre Sistemas embarcados e IoT
Cursos com professores qualificados para acelerar sua carreira e projetos
Destaques da Raspberry Pi 5
Além do novo SoC BCM2712, com CPU mais rápida e uma GPU VideoCore VII aprimorada, a Raspberry Pi 5 traz diversas melhorias notáveis. Ela oferece o dobro do desempenho para o cartão microSD, suporte a HDR, interfaces MIPI de 4 vias, um conector FPC PCIe 2.0 x1 para acessórios compatíveis, um RTC integrado, um botão de energia, um conector UART separado e suporte para USB PD para alimentação da placa.
RP1 – A Revolução na Arquitetura
Diferentemente das gerações anteriores, o Raspberry Pi 5 adota uma arquitetura de chiplet desagregada. Aqui, apenas as funções digitais de alta velocidade e interfaces mais rápidas são integradas ao processador de aplicação AP, enquanto todas as outras funções de E/S são tratadas por um controlador de E/S separado. O RP1, desenvolvido pela mesma equipe que entregou o RP2040, oferece uma ampla variedade de interfaces e uma conexão de alta velocidade com o BCM2712, garantindo compatibilidade com dispositivos Raspberry Pi anteriores.

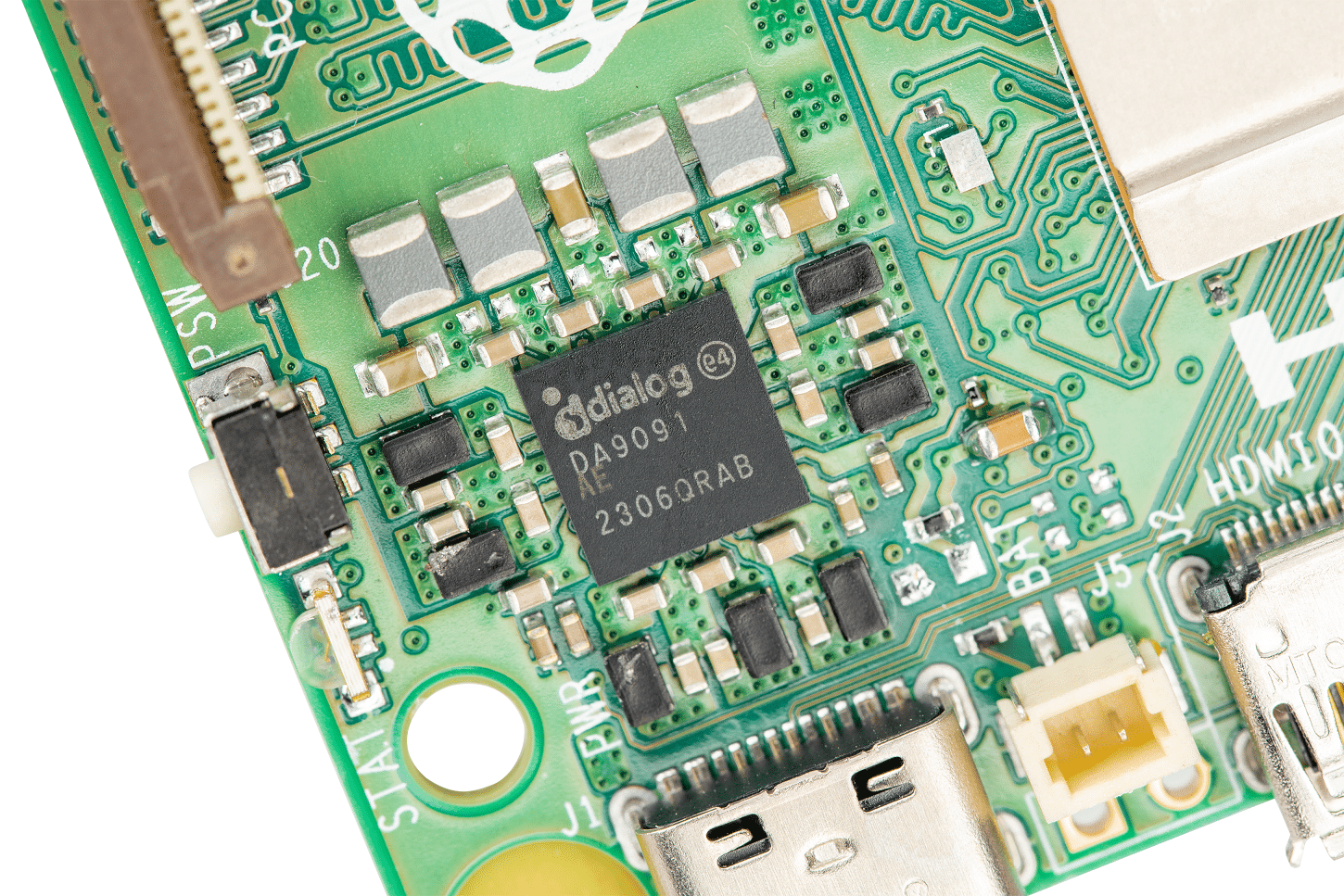

DA9091 – Gerenciando a Energia
O Renesas DA9091 “Gilmour” é o PMIC responsável pelo gerenciamento de energia no Raspberry Pi 5. Ele integra oito fontes de alimentação de comutação separadas, fornecendo as tensões necessárias para a placa, incluindo uma fonte de quatro fases para o núcleo. Além disso, ele oferece um relógio em tempo real (RTC) e um botão de energia, adicionando funcionalidades valiosas à placa.
Wi-Fi, Bluetooth e Ethernet
Para conectividade foram mantidos os chips do Raspberry Pi 4. Para conectividade sem fio é usado o chip Infineon CYW43455 para Wi-Fi dual-band 802.11ac e Bluetooth 5.0. A conectividade Ethernet é fornecida pelo PHY Gigabit Ethernet Broadcom BCM54213.
Form Factor Modernizado
O formato externo da Raspberry Pi 5 permanece compacto, mas com melhorias notáveis. Alguns elementos de design foram atualizados para se alinhar com as capacidades do novo chipset, incluindo a remoção do conector de vídeo composto, a adição de interfaces MIPI, interfaces bidirecionais (transceptores), o que significa que cada um pode se conectar a uma câmera CSI-2 ou a um display DSI.
O espaço à esquerda da placa, que anteriormente abrigava o conector do display, agora contém um conector FPC menor que fornece uma única via de conectividade PCI Express 2.0 para periféricos de alta velocidade.

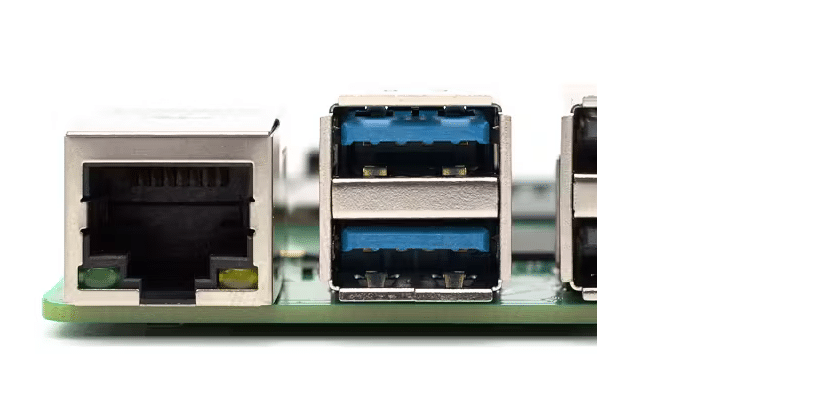

O conector Gigabit Ethernet retornou à sua posição clássica no canto inferior direito da placa, após uma breve passagem pelo canto superior direito no Raspberry Pi 4. E ele trouxe consigo o conector PoE de quatro pinos, simplificando o layout da placa, mas quebrando a compatibilidade com nossos HATs PoE e PoE+ existentes.
Por fim, foram adicionados dois furos de montagem para um dissipador de calor, bem como conectores JST para a bateria RTC (dois pinos), depuração Arm e UART (três pinos) e ventilador com controle PWM e feedback do tacômetro (quatro pinos).
Conector FPC PCI Express 2.0 para periféricos
Preços e Disponibilidade
A Raspberry Pi 5 estará disponível para compra em outubro, com preços FOB de $60 para o modelo de 4GB e $80 para o modelo de 8GB.
Raspberry Pi 4 x Raspberry Pi 5
| Características | Raspberry Pi 4 | Raspberry Pi 5 |
|---|---|---|
| Processador | Broadcom BCM2711 | Broadcom BCM2712 |
| CPU | ARM-Cortex A72 (quatro núcleos) | ARM-Cortex A76 (quatro núcleos) |
| Capacidades da CPU | 64 bits | 64 bits |
| Frequência da CPU | 1,5/1,8 GHz | 2,4 GHz |
| GPU | VideoCore VI 600 MHz | VideoCore VII 1 GHz |
| SDRAM | LPDDR4-3200 SDRAM (1GB, 2GB, 4GB, 8GB) | LPDDR4X-4267 SDRAM (4GB e 8GB disponíveis no lançamento) |
| Slot SD | Slot para cartão Micro SD | Slot para cartão Micro SD, com suporte para modo SDR104 de alta velocidade |
| WLAN | Wi-Fi 802.11ac 2,4 GHz e 5,0 GHz | Wi-Fi 802.11ac 2,4 GHz e 5,0 GHz |
| Bluetooth | Bluetooth 5.0 / Bluetooth de Baixa Energia (BLE) | Bluetooth 5.0 / Bluetooth de Baixa Energia (BLE) |
| Porta HDMI | 2 portas Micro HDMI (até 4Kp60) | 2 portas Micro HDMI (até 4Kp60 simultaneamente) |
| Portas USB | 2 portas USB 2.0 e 2 portas USB 3.0 | 2 portas USB 2.0 e 2 portas USB 3.0 que suportam operação simultânea de 5 Gbps |
| Ethernet | Ethernet Gigabit, com suporte PoE+ (requer PoE+ HAT) | Ethernet Gigabit, com suporte PoE+ (requer um novo PoE+ HAT) |
| Porta da câmera | 2-lane MIPI DSI, 2-line MIPI CSI | 2 transceptores de câmera/display MIPI de 4 lanes |
| Alimentação | 5V/3A DC (via conector USB-C ou GPIO) | 5V/5A DC power (habilitado para PD) |
| Fonte de Alimentação | USB-C | USB-C |
| Jack de Áudio | Áudio estéreo de 4 polos e vídeo composto | Não possui! |
| RTC | Não possui! | RTC e conector de bateria RTC |
| PCIe | Não possui! | Interface PCIe 2.0 x1 para periféricos de alta velocidade |
| Botão de Energia | Não | SIM! |
Conclusão
A Raspberry Pi 5 é um salto significativo em termos de desempenho e recursos, mantendo sua tradição de acessibilidade. Essa nova versão promete impulsionar projetos e aplicações de todos os tipos.
Deixe-nos saber o que você acha dessa novidade e como planeja usá-la em seus próprios projetos!
