A placa BlackBoard, é uma placa Arduino compatível fabricada pela empresa RoboCore aqui no Brasil. É bem similar às placas Arduino Uno R3 e Duemilanove, com algumas melhorias feitas pela equipe da RoboCore. Nesse artigo vamos apresentar o seu hardware e os seus recursos.
Arduino Duemilanove, Arduino UNO R3 e BlackBoard
Características da BlackBoard
|
Tamanho: |
5,3cm x 6,8cm x 1,0cm |
|
Microcontrolador:  Os Melhores Treinamentos sobre Sistemas embarcados e IoTCursos com professores qualificados para acelerar sua carreira e projetos |
ATmega328 |
|
Tensão de operação: |
5V |
|
Tensão de entrada (recomendada): |
7-12V |
|
Tensão de entrada (limites): |
6-20V |
|
Pinos de entrada/saída (I/O) digitais: |
14 (dos quais 6 podem ser saídas PWM) |
|
Pinos de entrada analógicas: |
6 |
|
Corrente DC por pino I/O: |
40mA |
|
Corrente DC para pino de 3,3V: |
50mA |
|
Memória Flash: |
32KB (dos quais, 0,5KB são usados pelo bootloader) |
|
SRAM: |
2KB |
|
EEPROM: |
1KB |
|
Velocidade de Clock: |
16MHz |
|
Temperatura de operação: |
de 10º a 60ºC |

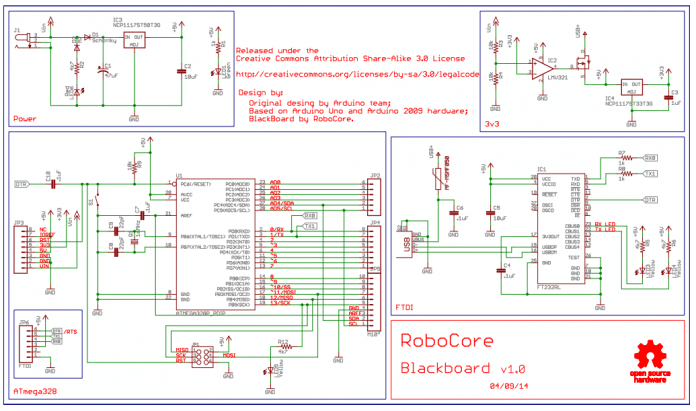

O esquema elétrico da BlackBoard pode ser baixado no site da RoboCore. Abaixo é exibido esse esquema:

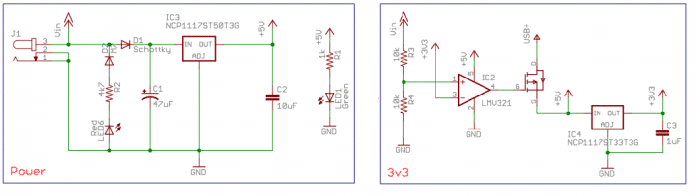

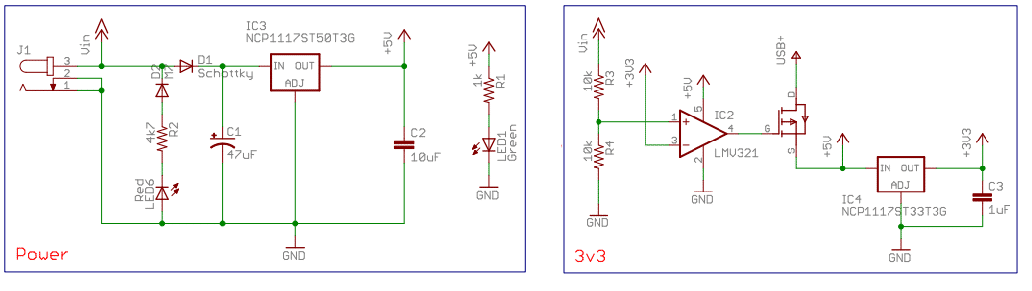

A BlackBoard é capaz de fornecer maior corrente em seu pino de alimentação 5 Volts para circuitos externos quando comparada com as placas Arduino UNO e DUEMILANOVE, conforme é exibido no video de apresentação logo abaixo. Isso é o que nos chama mais atenção nessa placa. É utilizado com regulador de tensão o TI LM1117. Já o CI regulador de 3,3 Volts da BlackBoard é o On semi NCP1117, que apresenta encapsulamento SOT-223, podendo também fornecer mais corrente ao pino de 3,3 Volts.
Outra mudança na BlackBoard foi o deslocamento dos LEDS TX e RX para o canto da placa próximo ao botão de reset, possibilitando a verificação do status da comunicação serial quando um shield é usado.

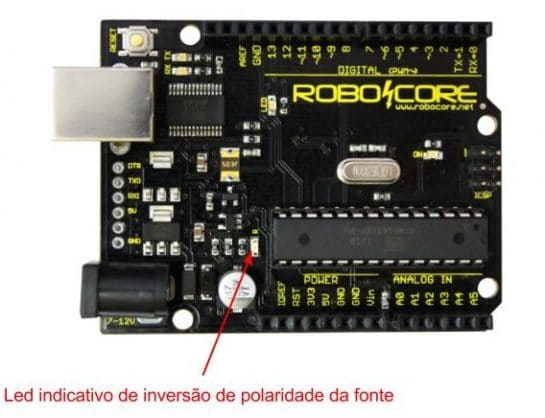

A BlackBoard possui um circuito de proteção contra a ligação invertida da fonte de alimentação externa, assim como a Arduino UNO, porém na placa da RoboCore foi adicionado um LED que indica esse erro.
A BlackBoard utiliza o mesmo conversor USB/Serial que a Arduino Duemilanove, o FT232RL, da empresa FTDI. Essa escolha foi devido aos problemas encontrados com a compatibilidade de driver da Arduino UNO com o sistema operacional Windows 8.
A BlackBoard é fabricada no Brasil, e para indicar isso foi inserido o mapa do país no lado inferior da placa:
A seguir é exibido o video de apresentação da BlackBoard pela equipe da RoboCore:
Conclusão
A BlackBoard é uma Arduino compatível bem interessante para utilizar em seus projetos, e é compatível com todos os shields desenvolvidos para a Arduino UNO R3. Apesar de eles destacarem que é um projeto open hardware, não são disponibilizados os arquivos do projeto de forma pública, apenas o PDF do esquemático.
