Os alto-falantes desempenham um papel fundamental em nossas experiências auditivas, transformando sinais elétricos nos sons dinâmicos que ouvimos. Compreender como os alto-falantes funcionam e contribuem para a produção sonora exige uma análise de seus mecanismos centrais e componentes essenciais. Neste artigo, vamos destacar o que você precisa saber sobre o uso de alto-falantes na criação de projetos de áudio, incluindo seu funcionamento básico, especificações importantes, fatores de design e os diferentes tipos de diafragmas e sistemas magnéticos.
Noções Básicas dos Alto-falantes

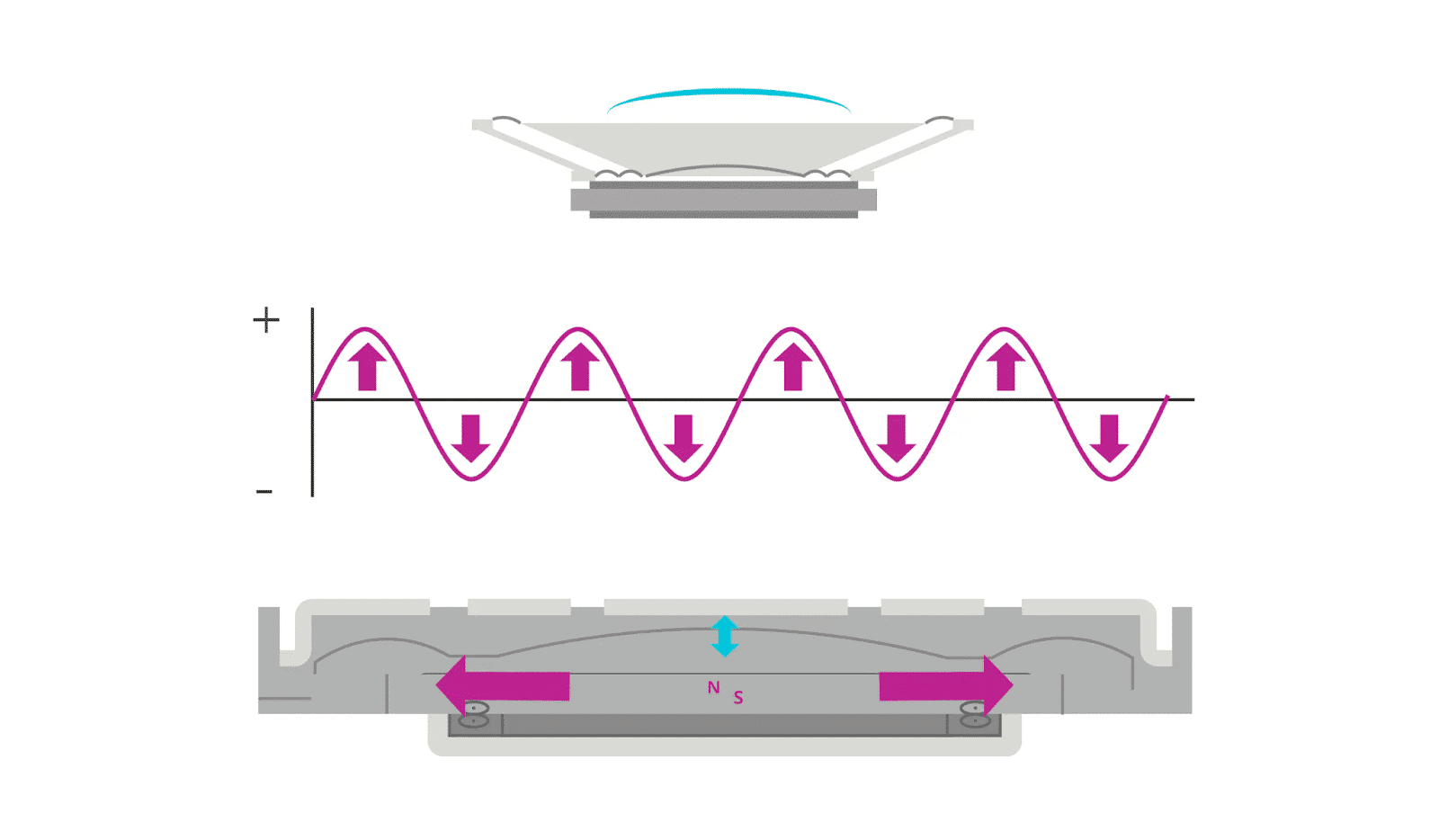

Dentro de um alto-falante, a bobina móvel e o ímã permanente estão no centro do seu funcionamento. A bobina móvel, feita de fio condutor, é fixada a um cone ou diafragma flexível e envolve o ímã permanente. Quando o sinal elétrico percorre a bobina, ele gera um campo magnético, criando uma interação dinâmica entre o magnetismo da bobina e o campo do ímã permanente (Figura 1).
Essa interação faz com que a bobina e o cone conectado a ela oscilem rapidamente. Esses movimentos empurram e puxam as moléculas de ar, gerando ondas de pressão que se propagam pelo ambiente. Essas ondas, ao alcançarem nossos ouvidos, são interpretadas pelo cérebro como som.

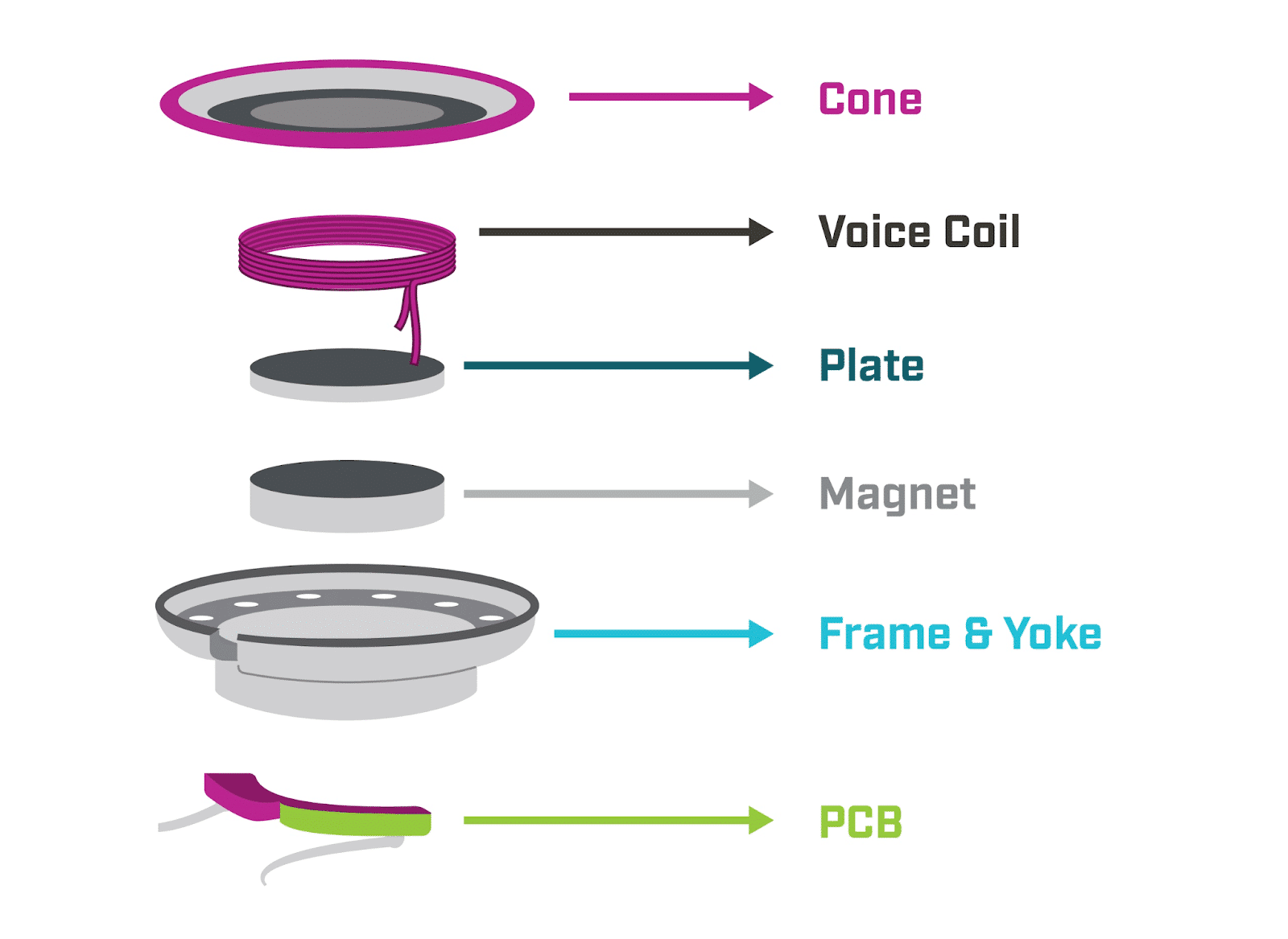

Aprofundando-se na anatomia de um alto-falante, podemos entender os principais componentes que colaboram para gerar o som: o cone, a bobina móvel, a placa, o ímã, o quadro e o suporte, e a placa de circuito impresso (PCB). A ilustração detalhada na Figura 2 exibe a estrutura de um alto-falante típico, separando os componentes essenciais para a produção sonora.
Principais Características dos Alto-falantes
Além de compreender a anatomia e o funcionamento básico dos alto-falantes, é importante considerar as especificações e critérios de desempenho ao selecionar o alto-falante ideal para seu projeto.
- Nível de Pressão Sonora (SPL) (dB): Mede a intensidade das ondas sonoras, ou o quão alto é o som. Fatores como distância e condições ambientais influenciam o nível de pressão sonora, que é medido em decibéis (dB).
- Potência Máxima de Entrada (W): Indica a potência máxima que o alto-falante pode suportar por curtos períodos sem sofrer danos permanentes.
- Potência Nominal de Entrada (W): Refere-se à potência que o alto-falante pode aguentar de forma segura durante o uso contínuo e a longo prazo.
- Impedância (Ohm): Representa a resistência ao fluxo de corrente proveniente de um amplificador. Impedâncias mais baixas exigem mais potência, tornando essencial o emparelhamento correto da impedância do alto-falante com o amplificador para um desempenho ideal e para evitar danos ao equipamento. Um emparelhamento adequado de impedância garante uma transferência de energia eficiente e mantém a qualidade sonora
- Frequência de Ressonância (Hz): A frequência na qual um alto-falante vibra com maior eficiência, oferecendo uma comparação da resposta em frequências baixas entre diferentes alto-falantes.
- Tamanho (mm): Determina o alcance de frequências do alto-falante. Alto-falantes menores são melhores em frequências mais altas, enquanto os maiores são otimizados para frequências mais baixas, como os sons graves profundos. Frequências médias são ideais para a reprodução de vozes.
- Q Total: Um parâmetro Thiele-Small que auxilia na escolha da caixa acústica. Um Q total de:
- 0,4 ou menor: Melhor para caixas reflexivas;
- 0,4 a 0,7: Adequado para caixas seladas;
- 0,7 ou maior: Ideal para configurações de ar livre, traseira semiaberta ou bafle infinito.
* Embora essas sejam diretrizes gerais, sempre avalie todos os parâmetros relevantes para os melhores resultados.
- Estilos de Montagem: Incluem terminais de fio, conexões de furo passante, pads de solda e mais, proporcionando flexibilidade para diferentes projetos de sistemas de áudio.
Medições e Testes Importantes dos Alto-falantes
Após selecionar um alto-falante com base nas características fundamentais mencionadas acima, medições e testes adicionais são essenciais para garantir a integração adequada e o desempenho ideal dentro do seu projeto.

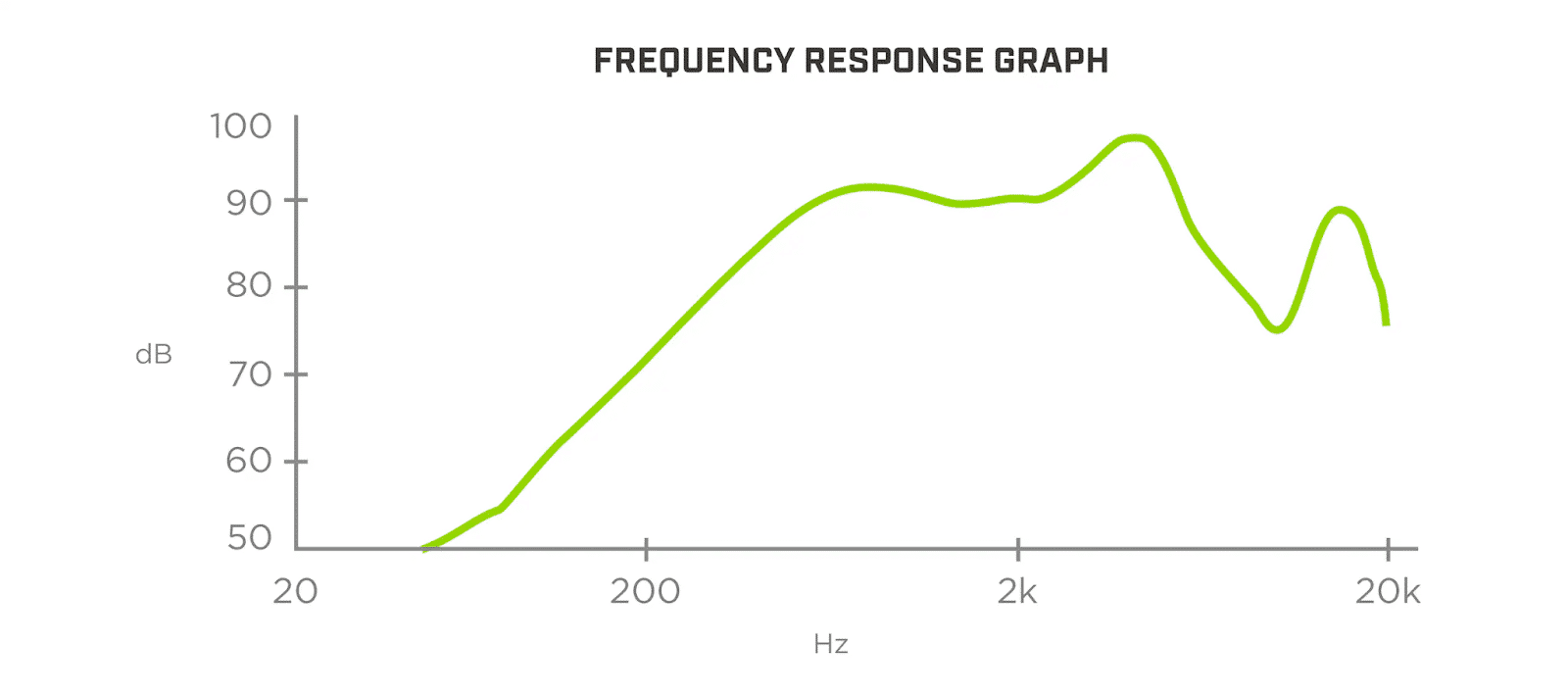

- Resposta de Frequência: No contexto dos alto-falantes, “resposta” refere-se à capacidade do alto-falante de reproduzir com precisão as frequências de entrada. Quando plotado, esses dados formam um gráfico de resposta de frequência, que representa visualmente como o alto-falante responde em uma faixa de frequências de entrada (Figura 3).
- Varredura de Frequência Passo a Passo: Semelhante ao teste de resposta de frequência, mas foca na identificação de frequências de aliasing para uma análise mais detalhada da reprodução sonora.
- Nível e Ganho: O nível mede a energia de saída de um dispositivo, enquanto o ganho representa a razão entre o nível de saída e o nível de entrada, ajudando a avaliar a eficiência de desempenho.
- Distorção Harmônica Total mais Ruído (DHT+N): Avalia a distorção harmônica, que introduz tons indesejados no sinal de áudio. O DHT+N fornece um indicador conciso e amplamente reconhecido da qualidade geral do áudio.
- Fase: Mede os deslocamentos temporais em uma forma de onda periódica em relação a uma forma de onda de referência. Testes comuns incluem a fase de entrada/saída e a fase intercanal em sistemas com múltiplos alto-falantes.
- Ruído e Zumbido: Detecta distorções harmônicas de alta frequência causadas por entradas de baixa frequência, identificando defeitos mecânicos ou problemas de alinhamento nos alto-falantes.
- Parâmetros Thiele-Small: Um conjunto detalhado de valores eletromecânicos que definem o desempenho em frequências baixas dos drivers de alto-falante. Esses parâmetros, como o Q total, são essenciais para combinar os alto-falantes com as caixas acústicas e garantir um design e testes ideais do sistema.
- Impedância: Indica a resistência do alto-falante a um sinal de corrente alternada (AC), como o áudio proveniente de um amplificador. Medida em ohms, a impedância garante a compatibilidade entre o alto-falante e o sistema de áudio para um desempenho eficiente.
Cones e Ímãs de Alto-falantes
O material utilizado no cone do alto-falante exerce um papel importante na qualidade sonora, juntamente com outros fatores. Abaixo estão os materiais mais comuns usados na fabricação de cones de alto-falantes:
- Plástico: Durável, resistente à umidade e de fácil fabricação. Cones de plástico oferecem boas propriedades de amortecimento, reduzindo a distorção. Feitos com materiais compostos, o custo varia conforme a espessura, técnicas de prensagem e tamanho.
- Papel e Tecido: Conhecidos por oferecer excelente qualidade sonora e amortecimento natural. Esses cones são produzidos com fibras de madeira misturadas a aditivos como algodão ou lã para melhorar suas características. São frequentemente usados em alto-falantes maiores devido à sua leveza.
- Espuma: Normalmente utilizada como parte de compósitos com materiais como metal, plástico ou papel, a espuma contribui para aumentar a perda interna, reduzindo alterações indesejadas no som causadas pelo material.
O tipo de ímã utilizado em um alto-falante também exerce um papel fundamental em sua construção e desempenho geral, com cada tipo oferecendo diferentes vantagens e limitações.
- Ferrite: Econômico, resistente à corrosão e confiável mesmo sob alta capacidade, embora seja pesado e menos indicado para alto-falantes portáteis.
- AlNiCo: Produz tons suaves e clássicos, com boa durabilidade, mas tem custo mais elevado. É preferido em aplicações de alto padrão que exigem ajuste fino da sonoridade.
- Neodímio: Leve, compacto e muito potente, ideal para alto-falantes pequenos com alto nível de pressão sonora (SPL), embora seja mais frágil e suscetível a quebras.
- Samário Cobalto: De alto custo, mas resistente à corrosão e estável em temperaturas elevadas, sendo adequado para ambientes agressivos, apesar de sua força inferior ao neodímio e risco de quebra.
Conclusão
Compreender a mecânica dos alto-falantes de forma sólida permite que engenheiros criem experiências sonoras imersivas. Como destacamos ao longo deste artigo, a escolha do alto-falante ideal envolve a análise de diversos componentes e especificações. No entanto, mesmo com um conhecimento aprofundado dos principais parâmetros, é fundamental realizar testes e medições apropriadas dentro do projeto final para garantir o melhor desempenho possível.
Felizmente, a Same Sky (anteriormente CUI Devices) oferece uma ampla variedade de soluções em alto-falantes — incluindo as séries CMS, CDS e outras — para atender a praticamente qualquer necessidade de design com excelência.
