Quando se fala em microcontroladores, certamente um dos primeiros nomes que nos vem à mente é o Arduino. O se pode fazer com ele não tem limites e a possibilidade de se obter um pacote com shield de display é algo de enorme interesse. Veremos como isso é possível através de um conjunto de elementos que focalizamos neste artigo elaborado com informações obtidas no site da Mouser Electronics. O pacote Arduino Giga Display Shield inclui a placa GIGA R1 Wi-Fi® (ABX00063) e o GIGA Display Shield (ASX00039).

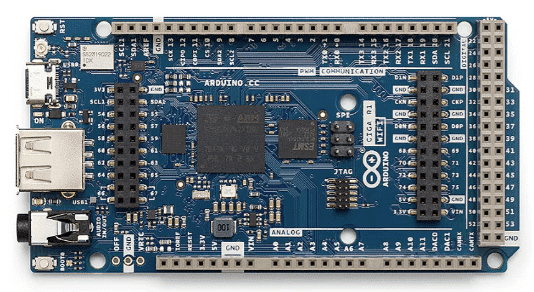

A placa Arduino GIGA R1 WiFi nivela o campo de atuação ao reunir recursos avançados em um componente acessível. Com o mesmo formato dos populares Mega e Due, a GIGA R1 WiFi é a escolha perfeita para usuários prontos para dar um passo à frente na tecnologia. A placa possui o microcontrolador STM32H7 e um processador dual-core (480MHz/240MHz), 76 GPIOs, características avançadas de ADC/DAC e conectores para câmera/tela. Uma interface USB avançada suporta HID via USB-C™ e USB Host (teclado, armazenamento em massa) via um conector USB-A dedicado. Um módulo de rádio Murata 1DX fornece comunicação Wi-Fi e BLUETOOTH®.
O Arduino GIGA Display Shield é um complemento de tela sensível ao toque para a placa Wi-Fi Arduino GIGA R1. O shield Arduino requer a placa Wi-Fi GIGA R1 para funcionar e não possui um microcontrolador.
Recursos
- Placa Wi-Fi GIGA R1 (ABX00063)
- Microcontrolador STM32H747XIH6 dual-core
- Núcleo Arm® Cortex®-M7 de 32 bits com FPU de precisão dupla e cache L1 de até 480 MHz
- Núcleo Arm® Cortex®-M4 de 32 bits com FPU de até 240 MHz
- Módulo Murata 1DX Wi-Fi/Bluetooth
- Memória STM32H747XI – 2 MB Flash, 1 MB RAM
- I/O 76 pinos de E/S digitais, 12 pinos de entrada analógica, 13 pinos PWM, 2 pinos de saída analógica (DAC0/DAC1), 4x UART, 3 I2C, 2 SPI e 1 CAN (é necessário um transceptor externo) para comunicação
- Módulo Elemento Seguro ATECC608A-MAHDA-T
Conectores
- Conector de câmera Arducam de 20 pinos, D1N, D0N, D1P, D0P, CKN, CKP e D68-D75 para display, DAC0, DAC1 e A7 para áudio
- Tensão de operação do circuito de 3,3 V
- 6 V a 24 V Faixa de tensão de entrada
- Corrente CC de 8 mA por pino de E/S
- Protetor de tela GIGA (ASX00039)
- KD040WVFID026-01-C025A Tela TFT de 3,97”
- IMU BMI270 de 6 eixos (acelerômetro e giroscópio)
- Microfone digital MP34DT06JTR
Aplicações
- Interfaces Homem-Máquina (IHMs)
- Impressão 3D
- Processamento de sinal e áudio
- Robótica
- Dispositivo de aquisição de dados
- Prototipagem de design de interação
- Assistentes de voz
Obtendo mais informações
No link você pode obter mais informações sobre este produto e como obter através da Mouser Electronics: Pacote de shield de display Arduino Giga
