Módulo Tiny RTC 1-Wire – Parte 3

Continuamos nosso estudo com o Módulo Tiny RTC I2C, e apresento para vocês a última parte dessa série. Nesta parte 3 vamos analisar o sensor de temperatura DS18B20 que o módulo permite adicionar, usando comunicação 1-Wire. Vamos entender como é feito o protocolo de comunicação e quais suas principais características.

Para quem não acompanhou, podem acessar aqui a parte 1 e parte 2 da nossa série. O Módulo Tiny RTC I2C pode ser encontrado no FILIPEFLOP, assim como os cabos utilizados para a montagem das experiências.

Esta série foi desenvolvida com o hardware oferecido pelo loja FILIPEFLOP, a qual foi fundamental para o desenvolvimento deste projeto, pois sem o auxílio do hardware, o projeto se tornaria inviável.

Comunicação 1-Wire

Muito conhecida e aplicada principalmente nos iButtons, a comunicação 1-Wire (ou One-Wire) foi desenvolvida pela Dallas Semiconductor, posteriormente adquirida pela Maxim Integrated. Trata-se de uma comunicação serial bidirecional assíncrona half-duplex, desenvolvida para que toda a comunicação aconteça com apenas uma única linha de comunicação. Daí o nome 1-Wire.

O formato do Bit

Assim como a comunicação I2C, a comunicação 1-Wire é feita através de um dreno aberto. Isso significa que o bit 0 acontece quando o transistor está fechado, e o bit 1 se dá através de um resistor de pull-up externo ao circuito.

O estado idle da comunicação, ou seja, o estado inativo de comunicação, é mantendo o valor 1 no barramento de comunicação. Cada bit é transmitido em um tempo de exatamente 60µs, iniciado por uma borda de descida. A largura em 0 é que define se a comunicação é um bit 0 ou um bit 1.

De maneira similar, acontece a leitura de um bit. Um sinal de 0 é gerado com largura específica, e o barramento é liberado para que o componente escreva 0 ou 1 dependendo do valor a ser transmitido.

Toda a comunicação 1-Wire é sincronizada com um sinal de reset. Trata-se de um pulso 0 com largura superior a 480µs. Podemos observar esse sinal na imagem abaixo.

Biblioteca 1-Wire

O Arduino já possui uma biblioteca para comunicação 1-Wire. No entanto, ela não está presente nativamente nas bibliotecas do ambiente e precisa ser instalada. Apesar disso, ela pode ser baixada no site oficial do Arduino e instalada facilmente.

https://playground.arduino.cc/Learning/OneWire

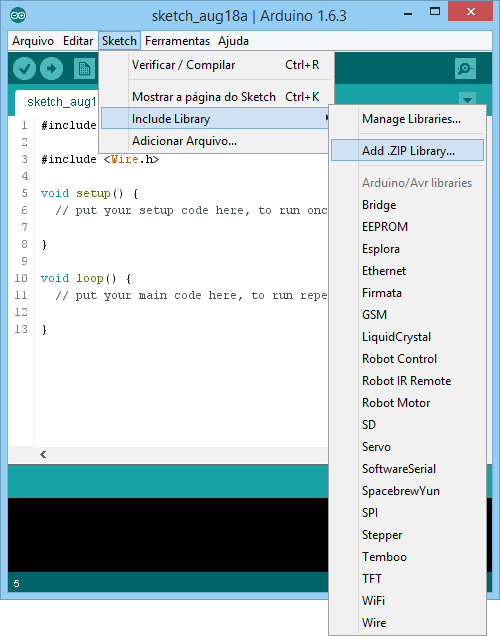

O processo é simples, após baixar o OneWire.zip, basta adicioná-lo em seu ambiente. No nosso caso, estamos utilizando a versão 1.6.3 do Arduino.

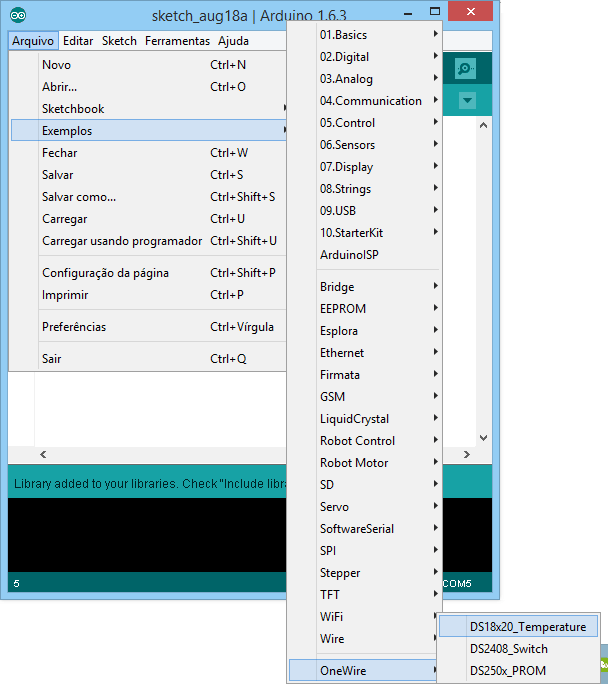

Após instalar a biblioteca, uma nova lista de exemplos é adicionada. Uma delas é específica para nosso sensor de temperatura, e é dele que vamos partir para desenvolver nosso software.

Bits de comunicação 1-Wire

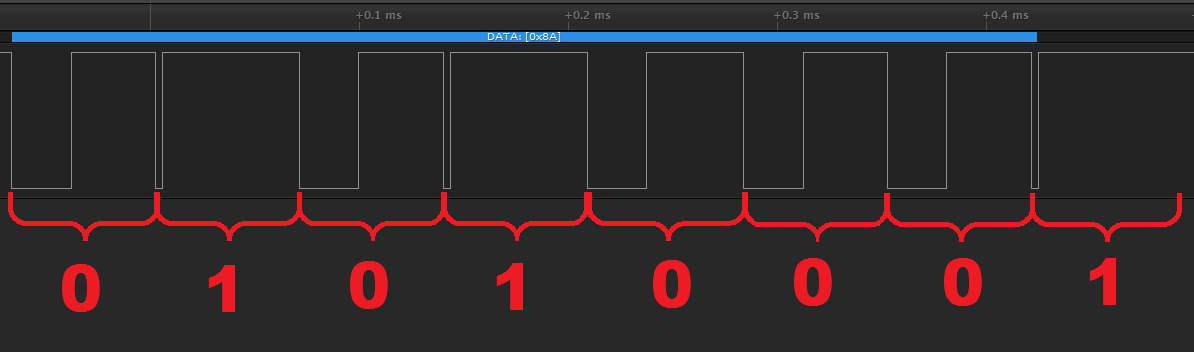

Ao realizar testes com essa biblioteca, pode-se verificar como é formado o bit 0 e 1 que verificamos na carta de tempo anteriormente. Podemos ver abaixo respectivamente os bits 0 e 1.

Dessa forma, podemos analisar a troca de um byte completo. Verificando a troca do byte 8Ah, percebemos que os primeiros bits transmitidos são os menos significativos. Dessa forma, a seguencia de bits para formar o byte 8Ah será 0101.0001, pois começará do menos significativo.

Sinal de Reset

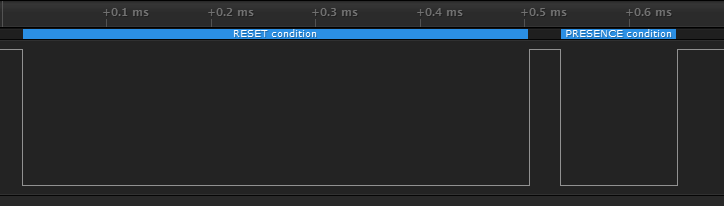

Também verificamos o sinal de Reset gerado pela biblioteca. Como verificamos na carta de tempo, é um sinal bastante largo. Após seu envio, um pulso de resposta de um dos componentes ligados a este barramento pode ser verificado.

Sensor de Temperatura DS18B20 via 1-Wire

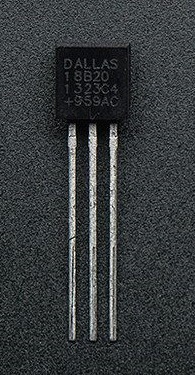

Nosso sensor de temperatura se apresenta em um encapsulamento TO-92. É fácil confundi-lo com um BC548, mas sua pinagem de nada tem a ver com um transistor. Trata-se de um circuito integrado inteiro em apenas três pinos.

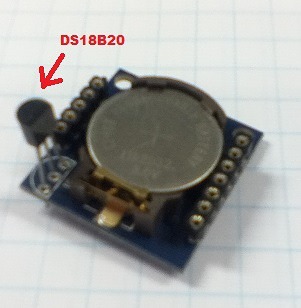

Nosso Módulo Tiny RTC I2C possui um espaço específico para esse sensor nesse encapsulamento, fornecendo acesso ao barramento de comunicação 1-Wire no pino DS em ambos os conectores (P1.6 e P2.5). É possível verificar essa conexão no esquemático do módulo.

Verificamos também que o módulo já possui o resistor de pull-up R1, de valor 3K3Ω, montado. Dessa forma, basta apenas a conexão do terminal de acesso com o Arduino.

O sensor pode trabalhar com diferentes tamanhos de palavra. Isso significa que a precisão da medida pode variar de acordo com a necessidade do sistema. No entanto, a velocidade de conversão também está ligada com o número de bits, de forma que a velocidade de conversão também varia. Podemos verificar as possibilidades conforme a tabela abaixo:

N° de Bits	Tempo de Conversão	Precisão da Medida
9	93,75ms	0,5°C
10	187,5ms	0,25°C
11	375ms	0,125°C
12	750ms	0,0625°C

Para verificar o funcionamento do sistema, vamos executar o exemplo presente na biblioteca que instalamos logo antes. Esse exemplo (DS18x20_Temperature) faz a leitura dos módulos 1-Wire presentes no sistema e executa a medida de temperatura.

#include <OneWire.h>

// OneWire DS18S20, DS18B20, DS1822 Temperature Example
//
// https://www.pjrc.com/teensy/td_libs_OneWire.html
//
// The DallasTemperature library can do all this work for you!
// https://milesburton.com/Dallas_Temperature_Control_Library

OneWire  ds(10);  // on pin 10 (a 4.7K resistor is necessary)

void setup(void) {
  Serial.begin(9600);
}

void loop(void) {
  byte i;
  byte present = 0;
  byte type_s;
  byte data[12];
  byte addr[8];
  float celsius, fahrenheit;

  if ( !ds.search(addr)) {
    Serial.println("No more addresses.");
    Serial.println();
    ds.reset_search();
    delay(250);
    return;
  }

  Serial.print("ROM =");
  for( i = 0; i < 8; i++) {
    Serial.write(' ');
    Serial.print(addr[i], HEX);
  }

  if (OneWire::crc8(addr, 7) != addr[7]) {
      Serial.println("CRC is not valid!");
      return;
  }
  Serial.println();

  // the first ROM byte indicates which chip
  switch (addr[0]) {
    case 0x10:
      Serial.println("  Chip = DS18S20");  // or old DS1820
      type_s = 1;
      break;
    case 0x28:
      Serial.println("  Chip = DS18B20");
      type_s = 0;
      break;
    case 0x22:
      Serial.println("  Chip = DS1822");
      type_s = 0;
      break;
    default:
      Serial.println("Device is not a DS18x20 family device.");
      return;
  }

  ds.reset();
  ds.select(addr);
  ds.write(0x44, 1);        // start conversion, with parasite power on at the end

  delay(1000);     // maybe 750ms is enough, maybe not
  // we might do a ds.depower() here, but the reset will take care of it.

  present = ds.reset();
  ds.select(addr);
  ds.write(0xBE);         // Read Scratchpad

  Serial.print("  Data = ");
  Serial.print(present, HEX);
  Serial.print(" ");
  for ( i = 0; i < 9; i++) {           // we need 9 bytes
    data[i] = ds.read();
    Serial.print(data[i], HEX);
    Serial.print(" ");
  }
  Serial.print(" CRC=");
  Serial.print(OneWire::crc8(data, 8), HEX);
  Serial.println();

  // Convert the data to actual temperature
  // because the result is a 16 bit signed integer, it should
  // be stored to an "int16_t" type, which is always 16 bits
  // even when compiled on a 32 bit processor.
  int16_t raw = (data[1] << 8) | data[0];
  if (type_s) {
    raw = raw << 3; // 9 bit resolution default
    if (data[7] == 0x10) {
      // "count remain" gives full 12 bit resolution
      raw = (raw & 0xFFF0) + 12 - data[6];
    }
  } else {
    byte cfg = (data[4] & 0x60);
    // at lower res, the low bits are undefined, so let's zero them
    if (cfg == 0x00) raw = raw & ~7;  // 9 bit resolution, 93.75 ms
    else if (cfg == 0x20) raw = raw & ~3; // 10 bit res, 187.5 ms
    else if (cfg == 0x40) raw = raw & ~1; // 11 bit res, 375 ms
    //// default is 12 bit resolution, 750 ms conversion time
  }
  celsius = (float)raw / 16.0;
  fahrenheit = celsius * 1.8 + 32.0;
  Serial.print("  Temperature = ");
  Serial.print(celsius);
  Serial.print(" Celsius, ");
  Serial.print(fahrenheit);
  Serial.println(" Fahrenheit");
}

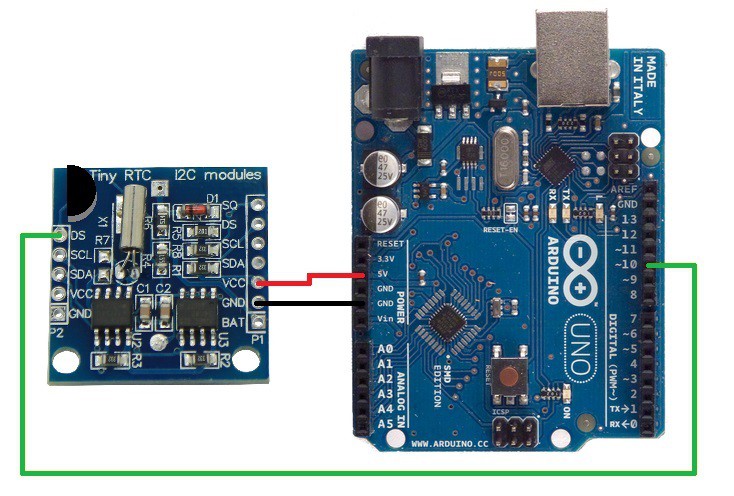

A montagem realizada foi bastante simples, fazendo uso do pino 10 do Arduino, conforme indicado no software. Além da alimentação (Vcc + GND), apenas 1 pino de dados é necessário nessa comunicação 1-Wire.

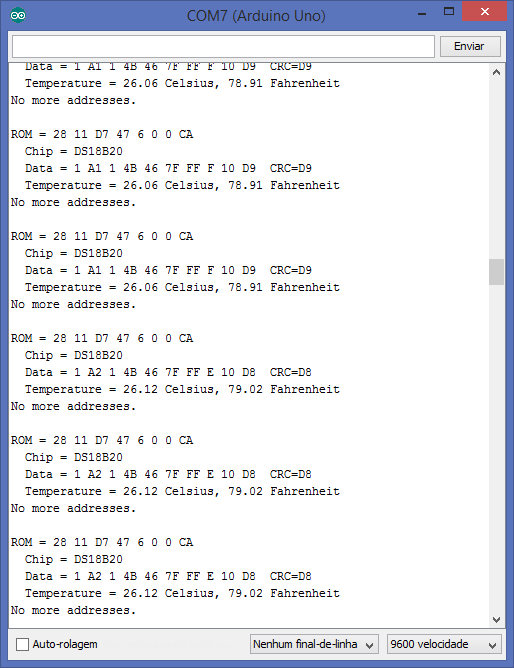

Ao executar o exemplo DS18x20_Temperature da biblioteca, temos o seguinte resultado no terminal:

Para compreender o resultado, vamos analisar o campo Data que foi trocado na comunicação. Essa transferência de dados teve os seguintes resultados.

Temp LSB	Temp MSB	Th	Tl	Conf. Register	Res.	Res.	Res.	CRC
A2	01	4B	46	7F	FF	0E	10	D8

Temperatura

A temperatura é dada por alguns bits de sinal e um valor em ponto fixo. Sua estrutura possui sempre 16 bits, embora sejam utilizados até 12. O excedente mais significativo será o sinal, sendo 0 para positivo e 1 para negativo.

15	14	13	12	11	10	9	8	7	6	5	4	3	2	1	0
S	S	S	S	S	26	25	24	23	22	21	20	2-1	2-2	2-3	2-4

A partir dessa informação, podemos calcular que nosso valor 01.A2h, representado pelo valor 0000.0001.1010.0010b. Sabemos que os 5 primeiros bits serão idênticos e representam o sinal, neste caso positivo. Dessa forma, nossa informação de temperatura está nos bits 001.1010.0010b.

0*26	= 0*64	= 0
0*25	= 0*32	= 0
1*24	= 1*16	= 16
1*23	= 1*8	= 8
0*22	= 0*4	= 0
1*21	= 1*2	= 2
0*20	= 0*1	= 0
0*2-1	= 0*0,5	= 0
0*2-2	= 0*0,25	= 0
1*2-3	= 0*0,125	= 0,125
0*2-4	= 0*0,0625	= 0

A soma de todos os valores, no caso 16+8+2+0,125, dão o resultado da temperatura. O valor de 26,125°C condiz com o valor de 26,12°C verificado no resultado do teste.
