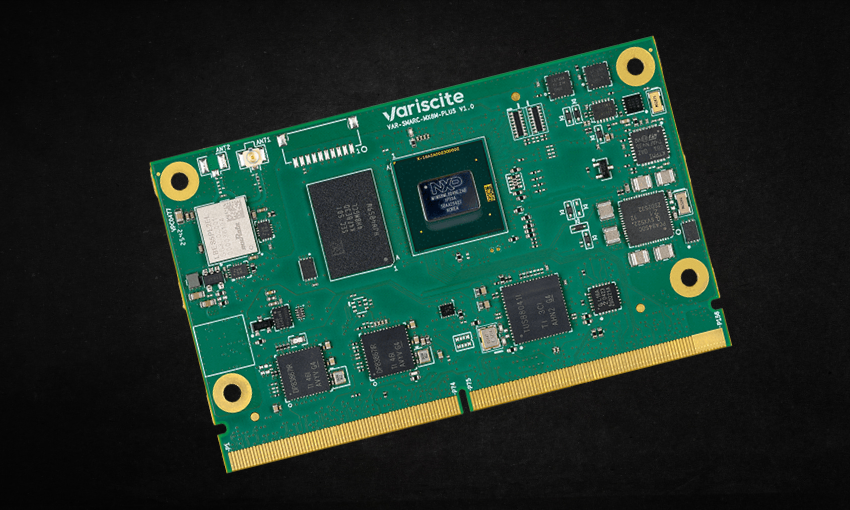

A Variscite anunciou a expansão de seu portfólio de módulos com o VAR-SMARC-MX8M-PLUS, um System on Module compatível com o padrão SMARC e baseado no processador NXP i.MX 8M Plus. O módulo marca a entrada da empresa em soluções padronizadas SMARC, mantendo o foco em sistemas embarcados compactos que integram processamento Linux, capacidades de inteligência artificial, visão computacional e requisitos de segurança.
Este artigo apresenta os principais detalhes técnicos do VAR-SMARC-MX8M-PLUS e seu posicionamento em aplicações embarcadas de borda.
Arquitetura do VAR-SMARC-MX8M-PLUS baseada em SMARC
O VAR-SMARC-MX8M-PLUS é construído sobre o processador NXP i.MX 8M Plus e adota uma arquitetura heterogênea voltada a aplicações embarcadas complexas. A plataforma combina quatro núcleos Arm Cortex-A53 operando a até 1,8 GHz com um núcleo Arm Cortex-M7 de 800 MHz dedicado a tarefas em tempo real.
Essa abordagem permite a execução simultânea de sistemas operacionais de alto nível e rotinas determinísticas, reduzindo, em determinados projetos, a necessidade de um microcontrolador externo.
Os Melhores Treinamentos sobre Sistemas embarcados e IoT
Cursos com professores qualificados para acelerar sua carreira e projetos
O módulo segue o formato SMARC, com dimensões de 50 × 80 mm, o que garante compatibilidade com carriers padronizados e facilita a escalabilidade dentro da família VAR-SMARC, respeitando as limitações de multiplexação de pinos.
Um dos principais diferenciais do VAR-SMARC-MX8M-PLUS é a integração de uma unidade de processamento neural capaz de entregar até 2,3 TOPS, voltada a cargas de trabalho de inferência de machine learning na borda. Esse recurso é complementado por um Image Signal Processor integrado, com suporte a duas interfaces MIPI CSI-2, atendendo aplicações de visão computacional.
No subsistema multimídia, o módulo oferece aceleração por hardware para codificação e decodificação de vídeo H.265 e H.264 em até 1080p60, além de uma GPU 2D/3D voltada a interfaces gráficas. As interfaces de vídeo incluem HDMI 2.0a com suporte a até 4Kp30, além de MIPI-DSI e LVDS de canal duplo.
Conectividade e interfaces do VAR-SMARC-MX8M-PLUS
O VAR-SMARC-MX8M-PLUS oferece um conjunto de interfaces direcionado a sistemas industriais e dispositivos conectados. O módulo incorpora duas interfaces Gigabit Ethernet, com suporte a IEEE 1588 e TSN em uma das portas, permitindo sincronização precisa em redes industriais.
Há suporte a PCIe Gen 3, USB 3.0 e USB 2.0 em diferentes configurações, além de duas interfaces CAN-FD voltadas a aplicações industriais. O bloco Alternate Function do padrão SMARC permite flexibilidade na atribuição de sinais, mantendo compatibilidade elétrica e mecânica entre os módulos da família VAR-SMARC.
Segurança integrada no VAR-SMARC-MX8M-PLUS
A segurança é tratada de forma explícita no VAR-SMARC-MX8M-PLUS. O módulo integra um chip dedicado de Trusted Platform Module compatível com TPM 2.0, responsável por operações criptográficas e pela proteção de dados sensíveis, como chaves e credenciais.
Em conjunto com os mecanismos de secure boot e aceleração criptográfica do i.MX 8M Plus, o módulo atende aos requisitos associados ao Cyber Resilience Act da União Europeia e está alinhado ao padrão FIPS 140-3 para proteção de dados e resistência a violações.
Suporte de software e customização no VAR-SMARC-MX8M-PLUS
O VAR-SMARC-MX8M-PLUS é disponibilizado com Board Support Package baseado em Yocto Linux, além de suporte direto a Debian, Android, FreeRTOS, Zephyr e QNX. Esse suporte é oferecido sem custo adicional.
Outro ponto relevante é a possibilidade de customização completa da configuração do SoM em volumes a partir de 20 unidades, permitindo ajustes de memória, armazenamento e conectividade de acordo com os requisitos do projeto final.
Resumo técnico do VAR-SMARC-MX8M-PLUS
- Processador
- NXP i.MX 8M Plus
- Quad-core Arm Cortex-A53 até 1,8 GHz
- Co-processador Arm Cortex-M7 em tempo real a 800 MHz
- NPU integrada com desempenho de até 2,3 TOPS
- Memória
- Até 8 GB de LPDDR4
- Armazenamento
- Até 128 GB de eMMC
- Display
- HDMI 2.0a com suporte a até 4Kp30
- MIPI-DSI até 1920 × 1080
- LVDS de canal duplo até 1920 × 1080
- Câmera
- Duas interfaces MIPI CSI-2
- Image Signal Processor integrado
- Conectividade
- Duas interfaces Gigabit Ethernet, sendo uma com suporte a TSN
- PCIe Gen 3
- Conectividade sem fio (opcional)
- Wi-Fi 6 certificado (802.11ax/ac/a/b/g/n)
- Bluetooth 5.4
- Opcional 802.15.4
- USB
- USB 3.0 e USB 2.0 em modos Host e OTG, dependente da configuração
- I/O industrial
- Duas interfaces CAN-FD
- Múltiplas interfaces UART, I²C, SPI, I²S e GPIO
- Segurança
- TPM 2.0 dedicado com conformidade FIPS 140-3 Nível 2
- Secure boot e aceleração criptográfica
- Temperatura de operação
- Comercial: 0 °C a 70 °C
- Estendida: –25 °C a 85 °C
- Industrial: –40 °C a 85 °C
- Mecânica
- Formato SMARC
- Dimensões de 50 × 80 mm
Conclusão
O VAR-SMARC-MX8M-PLUS representa a ampliação do portfólio da Variscite para módulos compatíveis com o padrão SMARC, reunindo recursos de processamento, visão, conectividade e segurança em um formato compacto. A combinação do i.MX 8M Plus com um ecossistema de software amplo e opções de customização viabiliza seu uso em sistemas embarcados de borda que exigem padronização, escalabilidade e conformidade regulatória.
