Introdução
Projetos modernos de sistemas embarcados frequentemente exigem processamento determinístico, alta largura de banda de I/O e controle preciso de temporização. Em muitos desses cenários, microcontroladores e processadores tradicionais não oferecem o nível de paralelismo ou previsibilidade necessário, enquanto um projeto FPGA totalmente discreto pode aumentar significativamente o risco de hardware, o tempo de desenvolvimento e a complexidade do layout.
É nesse contexto que módulos FPGA ganham relevância. Eles permitem encapsular em uma única solução os aspectos mais críticos do projeto — como alimentação, clock, memória de configuração e interfaces de alta velocidade — deixando para a placa base apenas a lógica específica da aplicação. Este artigo analisa tecnicamente o módulo FPGA TEG2000, da Trenz Electronic, baseado no GateMate CCGM1A1 da Cologne Chip, destacando suas decisões arquiteturais, subsistemas e cenários de uso.
Visão geral da solução

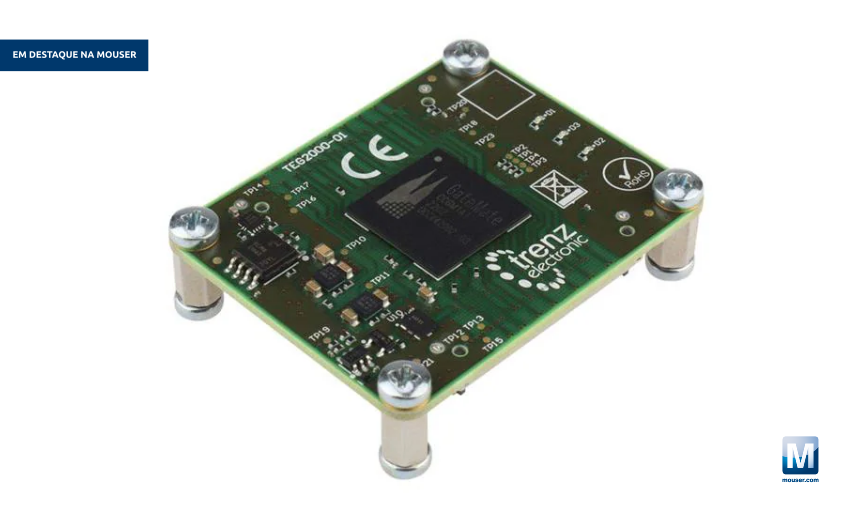

O TEG2000 é um módulo FPGA compacto, com aproximadamente 4 × 5 cm, projetado para ser integrado a uma carrier board por meio de conectores board-to-board de alta densidade. Ele concentra no próprio módulo o FPGA GateMate CCGM1A1, memória QSPI para configuração, oscilador de clock, conversores DC-DC e interfaces elétricas críticas.
Diferentemente de placas de desenvolvimento genéricas, o TEG2000 não tem como objetivo ser uma plataforma standalone. Sua proposta é servir como núcleo de processamento lógico em sistemas embarcados industriais, instrumentação e aquisição de dados, onde o FPGA é parte integrante da arquitetura final do produto.
Arquitetura e subsistemas
Processamento
No centro do módulo está o FPGA GateMate CCGM1A1, operando em modo econômico, com alimentação de core em 1 V. Trata-se de uma arquitetura de lógica programável pura, sem CPU ou sistema operacional embarcado. Isso direciona o uso para aplicações determinísticas, com pipelines de dados, máquinas de estado e processamento paralelo em hardware.
Essa decisão arquitetural reduz latência e variabilidade temporal, características importantes em controle industrial, aquisição síncrona de dados e interfaces de alta velocidade.
Interfaces

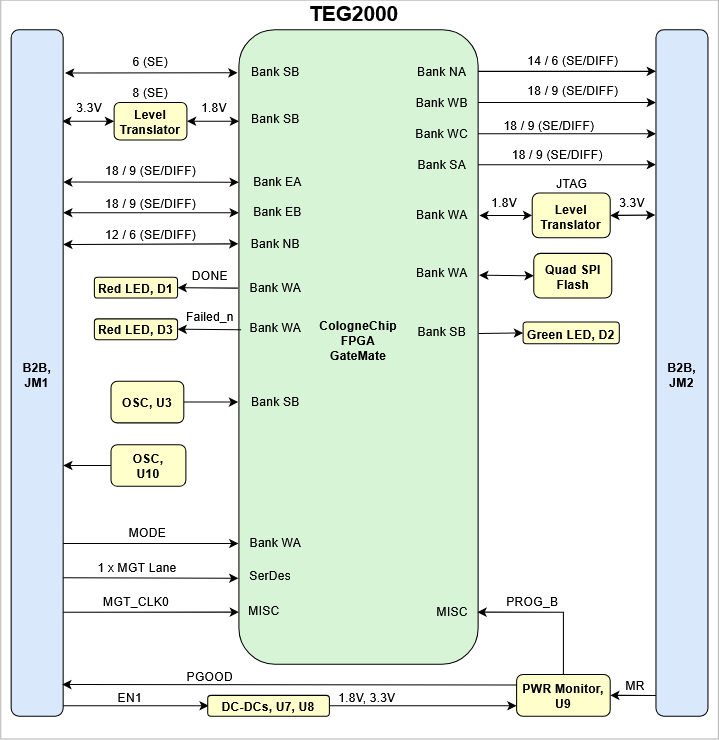

O TEG2000 expõe seus sinais por meio de dois conectores board-to-board, permitindo acesso a múltiplos bancos de I/O. A organização desses bancos é um ponto central do projeto: a maior parte é destinada a uso geral, com suporte tanto a sinais single-ended quanto a pares diferenciais LVDS, enquanto alguns bancos são dedicados a funções específicas, como configuração, clock e interfaces de alta velocidade.
Um destaque importante é a presença de uma interface SerDes com uma lane MGT dedicada, incluindo pares diferenciais de transmissão, recepção e clock de referência. Essa interface permite links ponto a ponto de alta velocidade, sem assumir protocolos específicos, o que dá liberdade ao projetista para implementar soluções proprietárias ou customizadas.
Memória e fluxo de dados
A configuração do FPGA é feita a partir de uma memória Quad-SPI de 16 MB, integrada ao módulo. Após o power-up, o FPGA carrega automaticamente seu bitstream a partir dessa memória, sem necessidade de componentes externos adicionais na placa base.
Além da configuração, a QSPI pode ser utilizada como armazenamento auxiliar para dados da aplicação, dependendo da arquitetura implementada no FPGA. Esse arranjo simplifica o fluxo de dados e reduz a quantidade de dispositivos externos no sistema.
Periféricos, I/O e energia
O gerenciamento de energia é totalmente integrado ao TEG2000. O módulo pode ser alimentado com 3,3 V ou 5 V diretamente da carrier board, e conversores DC-DC onboard geram os trilhos necessários para o core do FPGA, lógica auxiliar e I/Os, com correntes adequadas para aplicações profissionais.
O projeto inclui lógica de sequenciamento e sinais de power-good, garantindo uma inicialização previsível do sistema. Sinais como PROG_B, DONE e FAILED ficam disponíveis externamente, facilitando supervisão e debug durante o desenvolvimento.
Segurança
O módulo não implementa mecanismos de segurança criptográfica dedicados. O foco está na confiabilidade operacional: garantir que o FPGA inicialize corretamente, indique falhas de configuração e permita diagnóstico claro durante o desenvolvimento e a operação.
Desempenho e casos de uso
Do ponto de vista de desempenho, o TEG2000 se beneficia diretamente da arquitetura FPGA e da organização de suas interfaces. O uso de LVDS permite aquisição de dados em alta velocidade com boa integridade de sinal, enquanto o SerDes viabiliza links ponto a ponto com taxas de até 5 Gb/s.
Casos de uso típicos incluem:
- Interfaceamento LVDS com sensores ou ADCs de alta velocidade
- Bridges de dados entre módulos ou sistemas via SerDes
- Processamento digital determinístico em sistemas industriais
- Plataformas de prototipagem para arquiteturas FPGA antes de um design dedicado
Como limitação, vale destacar que aplicações que exigem software complexo, stacks de comunicação ou interfaces de alto nível podem demandar um processador externo, trabalhando em conjunto com o FPGA.
Desenvolvimento e ferramentas
O uso de um módulo como o TEG2000 reduz significativamente o esforço inicial de hardware. Elementos críticos como distribuição de energia, clock e roteamento de sinais de alta velocidade já estão resolvidos no módulo, o que diminui o número de iterações de PCB e os riscos associados a power integrity e signal integrity.
A configuração via QSPI Flash, JTAG ou USB oferece flexibilidade durante o ciclo de desenvolvimento, desde prototipagem até produção. Essa abordagem modular permite que o time foque na lógica do FPGA e na integração com a aplicação final.
Conclusão
O módulo FPGA TEG2000 com GateMate CCGM1A1 é uma solução bem definida para projetos que exigem processamento determinístico, interfaces diferenciais e integração profissional. Sua arquitetura modular, aliada ao gerenciamento de energia e às interfaces de alta velocidade, o torna especialmente adequado para sistemas industriais, instrumentação e aquisição de dados.
Para equipes que buscam reduzir riscos de hardware e acelerar o desenvolvimento de soluções baseadas em FPGA, o TEG2000 oferece uma base técnica sólida, permitindo que o foco do projeto esteja na lógica e na aplicação, e não na infraestrutura de suporte.
No final, a escolha por um módulo como esse faz sentido quando previsibilidade, confiabilidade e tempo de desenvolvimento são fatores decisivos no projeto.
Conheça mais detalhes técnicos e a disponibilidade do módulo FPGA TEG2000 na Mouser Electronics: Trenz Electronic TEG2000-01-A1I-1A FPGA Module.
Texto desenvolvido pelo Embarcados com base na página do produto disponível na Mouser Electronics.Visite a página da Mouser Electronics no Embarcados.
