Integração de Sistemas na Automação Residencial: A Chave para uma Casa Inteligente

Introdução

A automação residencial vem ganhando cada vez mais espaço no mercado, proporcionando aos moradores maior controle, segurança e conforto em suas residências. Para muitos, ela é sinônimo de conforto e conveniência, oferecendo a capacidade de controlar luzes, temperatura e segurança com um toque de botão ou através de comandos de voz.

No entanto, o conceito vai muito além de simples dispositivos automáticos ou protocolos de comunicação. A verdadeira inteligência da automação residencial reside na capacidade de fazer os subsistemas residenciais trabalharem juntos de forma harmoniosa, promovendo não apenas uma casa repleta de dispositivos inteligentes, mas sim um ambiente que se adapta às necessidades e rotinas dos moradores.

O objetivo deste artigo é compartilhar minha visão e experiências sobre o que realmente considero automação residencial inteligente, destacando a diferença entre uma casa repleta de dispositivos automáticos e um verdadeiro sistema integrado.

Minha intenção é, acima de tudo, inspirar novas abordagens e maneiras de pensar a automação, focando na integração de sistemas como o verdadeiro diferencial que torna uma residência verdadeiramente inteligente. Isso envolve fazer com que dispositivos e subsistemas que muitas vezes são tratados de maneira isolada, funcionem juntos de forma complementar.

Ao longo deste artigo, veremos como a história da automação revela que, mesmo antes das tecnologias modernas, já existiam estratégias para otimizar o funcionamento das residências. Em seguida, discutiremos como a inteligência na automação começa na arquitetura, demonstrando que a integração entre tecnologia e o planejamento arquitetônico é essencial para criar um ambiente eficiente e funcional.

Também veremos os elementos básicos, divididos em sensores, elementos de atuação, interfaces e controladores e as infraestruturas de automação centralizada, descentralizada e mista.

Passaremos pela identificação dos subsistemas residenciais e veremos como podem ser estrategicamente agrupados para facilitar o planejamento da automação.

Finalmente, abordaremos a integração de sistemas, onde a verdadeira inteligência da automação é revelada ao fazer subsistemas aparentemente independentes trabalharem em conjunto para maximizar o conforto, a segurança e a economia de recursos.

Automação Residencial: Uma abordagem inicial

A definição de Automação Residencial (A.R.) pode variar de acordo com a perspectiva de cada usuário, fabricante, integrador ou instalador. No entanto, de forma geral, ela pode ser descrita como sendo a integração inteligente de diversos sistemas, tornando as interações do dia a dia mais práticas e eficientes para os moradores.

Automação Residencial vai muito além da escolha de uma tecnologia, protocolo ou produto específico. Trata-se de um conceito mais abrangente, que envolve adaptar e integrar soluções de maneira personalizada para atender as necessidades, preferências e estilo de vida dos moradores de uma casa.

O que diferencia um sistema de automação verdadeiramente eficaz não é apenas a presença de dispositivos como assistentes de voz, sistemas de controle de luzes, câmeras ou alarmes, mas como esses elementos se conectam e trabalham juntos de forma harmoniosa, criando ambientes funcionais e inteligentes.

Uma casa equipada com vários dispositivos automáticos pode parecer tecnologicamente avançada, mas sem uma integração entre eles, esses dispositivos acabam operando de forma isolada. Isso limita o seu potencial, resultando em uma subutilização das funcionalidades.

Um dos objetivos é encontrar maneiras de conectar esses subsistemas de maneira que eles trabalhem em conjunto.

O foco deste artigo não será discutir tecnologias, marcas ou produtos específicos, como Alexa, Home Assistant, Google Nest ou Tuya, nem focar em padrões ou protocolos como Thread, Zigbee, Matter e KNX.

Em vez disso, a proposta é desvincular o conceito de automação residencial dessas tecnologias específicas e te inspirar para encontrar soluções inteligentes capacidade de integração dos sistemas.

À medida que avançarmos nos tópicos, ficará claro que a automação residencial pode ir muito além de um simples controle remoto digital.

Contexto Histórico

Embora o avanço tecnológico tenha impulsionado a automação residencial, abrindo novas possibilidades de conectividade, protocolos e equipamentos, é importante entender que a ideia de automação já existia muito antes das inovações modernas. O conceito de criar mecanismos automáticos para facilitar tarefas é antigo, e mesmo sem tecnologias como Wi-Fi, assistentes de voz ou redes inteligentes, já era possível implementar soluções automatizadas.

Nos anos 80 e 90, sistemas como o X10 começaram a ganhar popularidade, permitindo o controle remoto de luzes e eletrodomésticos através da fiação elétrica da casa. Esses sistemas pioneiros possibilitaram que os usuários programassem horários para acender e apagar luzes, marcando de certa forma, o início da automação residencial.

Com o passar dos anos, as tecnologias evoluíram, ampliaram o escopo da automação e tornaram as soluções mais acessíveis, mas a essência sempre foi a mesma: facilitar a vida e otimizar recursos.

O verdadeiro valor da automação não está apenas na sofisticação dos dispositivos atuais, mas na maneira como eles são integrados e utilizados para resolver problemas cotidianos, otimizando recursos e atendendo às necessidades específicas dos moradores de forma eficiente.

Compreender esse contexto é essencial para desmistificar a ideia de que automação é sinônimo de alta tecnologia.

O conceito de automatizar uma residência não se limita ao uso de gadgets ou sistemas ultramodernos; ele está, acima de tudo, relacionado à busca por soluções inteligentes e práticas que melhoram o cotidiano.

A Inteligência Começa na Arquitetura

Uma reflexão importante ao falar de automação residencial é: A tecnologia resolve tudo? E, mais ainda: Automação é sinônimo de inteligência? Refletir sobre essas perguntas nos leva a perceber que, embora a tecnologia tenha um papel essencial, ela não é, por si só, suficiente para garantir um sistema eficiente e verdadeiramente inteligente.

Por exemplo, a ventilação cruzada é uma técnica arquitetônica que facilita a circulação de ar, permitindo que o ar quente saia por uma abertura enquanto o ar fresco entra por outra, criando um fluxo natural e contínuo.

Já o aproveitamento de luz natural pode ser alcançado com grandes janelas, claraboias e paredes de vidro, reduzindo a dependência de iluminação artificial e aumentando o conforto dos ambientes.

Outras soluções, como coletores solares para aquecimento de água, ajudam a reduzir o consumo de eletricidade ou gás, enquanto a separação de água pluvial da água tratada oferece um uso mais sustentável dos recursos hídricos, armazenando a água da chuva para fins não potáveis, como irrigação e limpeza externa.

Adicionalmente, a implementação de telhados verdes melhora a estabilidade térmica da residência, e o sistema de irrigação por gotejamento fornece água de forma lenta e constante, otimizando o consumo.

Com isso, podemos retomar a pergunta inicial: A tecnologia resolve tudo? Aqui, a resposta é clara: a verdadeira inteligência começa na arquitetura. Imagine o desperdício de energia elétrica em uma residência que não considera esses aspectos arquitetônicos, como um ambiente mal ventilado que requer resfriamento constante, ou um cômodo escuro que não aproveita a luz natural de maneira eficiente. Talvez aqui, nem a mais moderna automação vai ser eficaz o suficiente.

Quando falamos de uma residência inteligente, o estereótipo muitas vezes remete a uma casa totalmente controlada remotamente, repleta de botões e luzes piscando, evocando a ideia de uma casa futurista. Contudo, a verdadeira inteligência na automação começa na arquitetura. A tecnologia entra aqui como uma grande aliada, ampliando as possibilidades e potencializando as soluções já criadas por um bom planejamento arquitetônico.

Conforto x Segurança x Economia: O que é mais importante para você?

Quando alguém decide automatizar uma residência, geralmente direciona suas escolhas para três aspectos fundamentais: segurança, conforto e economia.

Cada um desses elementos desempenha um papel significativo e, muitas vezes, influencia diretamente na decisão sobre quais equipamentos e soluções adotar.

Segurança

A segurança é uma preocupação, e muitos moradores optam por priorizar este aspecto ao implementar sistemas de automação. Essa decisão pode se traduzir na escolha de funcionalidades de alarmes, câmeras de segurança e controle de acesso remoto.

Um sistema integrado de câmeras de vigilância pode alertar os moradores sobre atividades suspeitas. Além disso, sistemas de controle de acesso, como fechaduras inteligentes, permitem gerenciar quem entra e sai da residência, reforçando a segurança.

Conforto

Por outro lado, o conforto é frequentemente a principal motivação para muitos ao implementarem sistemas de automação residencial.

Quando o foco é o conforto, os moradores podem optar por controlar remotamente as luzes da casa, acionar persianas e gerenciar dispositivos através de assistentes de voz.

Por exemplo, um sistema que permite ajustar a iluminação e a temperatura do ambiente com um simples comando de voz pode transformar a experiência cotidiana, tornando-a mais agradável e adaptável às necessidades de cada membro da família.

Economia

Quando a atenção se volta para a economia, as escolhas podem se concentrar em soluções que ajudam a reduzir o consumo de energia.

Isso inclui sistemas de gerenciamento de energia, sensores de presença que desligam dispositivos em ambientes desocupados, iluminação automática que se adapta às condições de luz natural, dimerização e termostatos inteligentes que ajustam a temperatura com base na presença dos moradores.

Decisão Pessoal

É importante ressaltar que a decisão sobre como priorizar cada um desses aspectos é pessoal e varia de acordo com as necessidades e preferências de cada família.

Alguns podem valorizar mais a segurança e, consequentemente, investir em um robusto sistema de vigilância, enquanto outros podem priorizar o conforto e optar por um sistema de automação que integre a iluminação e o sistema de climatização de maneira mais conveniente.

Cada residência torna-se um reflexo das prioridades e estilo de vida dos moradores.

Elementos Básicos

Gosto de dividir um sistema de automação residencial em quatro partes que chamei de Elementos Básicos. Essa abordagem ajuda a separar os componentes que geram informações daqueles que realizam ações, além de identificar como os usuários interagem com o sistema e quais elementos são responsáveis pela lógica.

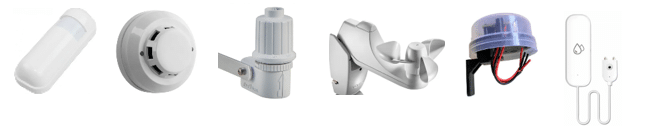

Sensores

Os sensores são dispositivos que capturam informações do ambiente. Eles podem detectar diversas condições, como temperatura, umidade, movimento e luminosidade.

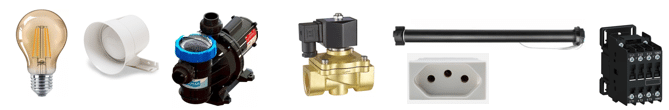

Unidades de Atuação

São responsáveis por realizar ações dentro do sistema de automação. Eles podem controlar luzes, persianas, aquecimento e sistemas de segurança, atuando em resposta aos comandos dos sensores ou às instruções do controlador.

Unidades de Interação (Interfaces)

As interfaces são os pontos de interação entre os usuários e o sistema de automação. Elas podem incluir os aplicativos móveis, painéis de controle, assistentes de voz e interfaces gráficas de usuário.

Através de interfaces intuitivas e acessíveis, os moradores podem monitorar e controlar os dispositivos da casa, personalizando as configurações de acordo com suas necessidades.

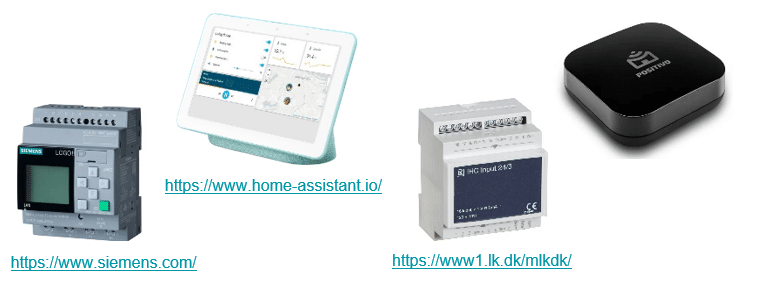

Unidades de Lógica (Controladores)

Por fim, os controladores são a “inteligência” do sistema, responsáveis por processar as informações dos sensores e emitir comandos para os atuadores.

Infraestruturas

A infraestrutura de um sistema de automação residencial é fundamental para determinar como os diferentes componentes interagem entre si. Ao escolher a infraestrutura, é importante considerar fatores como o tipo de equipamentos, as tecnologias adotadas e até mesmo o momento em que a pessoa decidiu investir em automação.

Em geral, as infraestruturas podem ser divididas em três categorias principais: centralizada, descentralizada e mista.

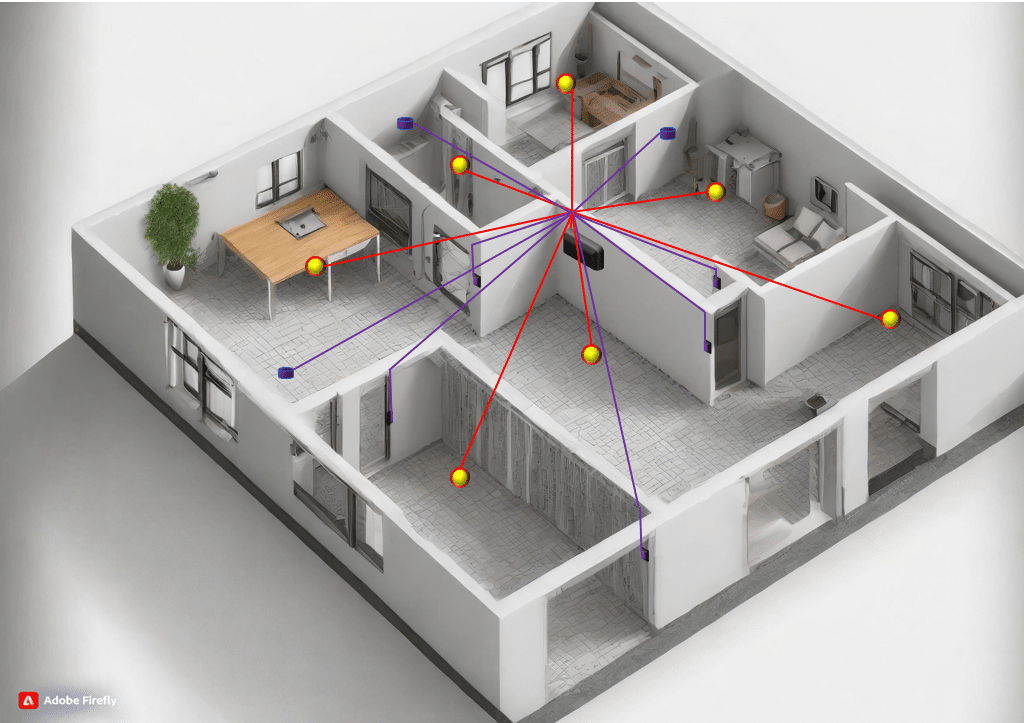

Infraestrutura Centralizada

Na infraestrutura centralizada, todos os dispositivos são conectados a uma única central de automação. Essa central é responsável por gerenciar e controlar todas as funções da residência, permitindo uma gestão simplificada e uma configuração unificada.

Entre as vantagens dessa abordagem, destacam-se:

Facilidade de instalação e configuração: Um único ponto de controle simplifica a instalação e a manutenção.

Integração: É mais fácil garantir que todos os dispositivos funcionem em conjunto, pois a central controla a lógica de automação.

Custo-benefício: Pode ser mais econômica em instalações menores, onde um número reduzido de dispositivos está em uso.

No entanto, essa abordagem também apresenta desvantagens, como a vulnerabilidade de ter um único ponto de falha. Se a central apresentar problemas, toda a automação da residência pode ser comprometida. O que reforça a necessidade de se escolher equipamentos confiáveis.

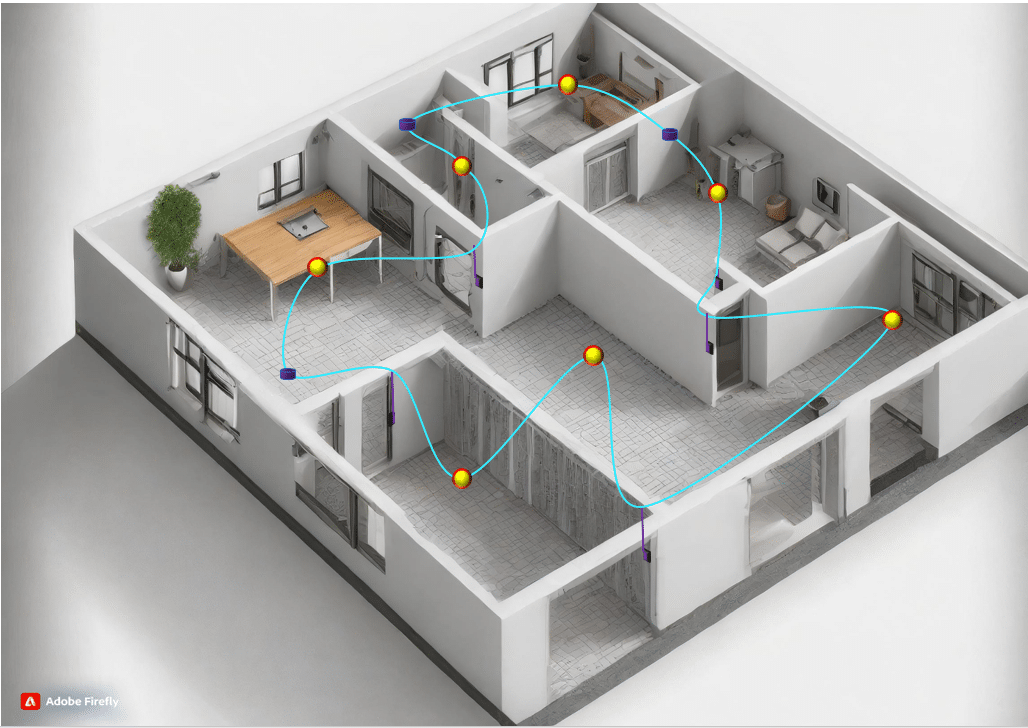

Infraestrutura Descentralizada

A infraestrutura descentralizada, por outro lado, distribui a lógica de automação entre vários dispositivos.

Essa abordagem tem como principais vantagens:

• Resiliência: Se um dispositivo falhar, os outros continuarão funcionando normalmente, garantindo que a automação não fique totalmente comprometida.
• Flexibilidade: Permite que os moradores personalizem a automação de acordo com suas preferências e necessidades, sem depender de uma única central.
• Escalabilidade: Facilita a adição de novos dispositivos ao sistema sem grandes reconfigurações.

No entanto, a descentralização pode levar a uma complexidade maior na instalação e na configuração, além de possíveis dificuldades na integração de dispositivos de diferentes fabricantes.

Infraestrutura Mista

A infraestrutura mista combina elementos das abordagens centralizada e descentralizada.

Figura 11: Exemplo simples de infraestrutura mista Fonte: AdobeFirefly

Essa abordagem busca aproveitar o melhor de ambos os mundos, oferecendo flexibilidade e simplicidade ao mesmo tempo. As vantagens incluem:

• Eficiência: Permite que os dispositivos mais críticos sejam gerenciados centralmente, enquanto funções menos essenciais podem operar de forma independente.
• Integração: Facilita a integração de dispositivos de diferentes fabricantes, mantendo uma estrutura lógica na automação.
• Adaptação: Os moradores podem ajustar a configuração da automação conforme suas necessidades mudam ao longo do tempo.

A escolha da infraestrutura para um sistema de automação residencial deve ser baseada em uma análise cuidadosa das necessidades e preferências dos moradores.

É importante ponderar os custos, a complexidade da instalação e a flexibilidade desejada.

Subsistemas Residenciais

Os subsistemas residenciais são uma forma didática de agrupar elementos que realizam atividades específicas dentro de uma casa.

Considero aqui um grupo de elementos (sensores, unidades de atuação, controle e interfaces) que juntos são responsáveis por alguma função relativamente isolada dentro da residência.

Ao dividir os subsistemas desta forma, torna-se mais fácil identificar elementos em comum e funcionalidades complementares, facilitando o planejamento da atividade de Integração que veremos logo em seguida.

A categorização pode variar de acordo com a visão do profissional de automação, mas, em geral, podemos identificar os seguintes subsistemas:

• Rede Elétrica: Este subsistema abrange toda a infraestrutura elétrica da residência, incluindo iluminação, tomadas e os diversos tipos de sensores.
• Entretenimento: Inclui sistemas de áudio e vídeo, como home theaters, televisores inteligentes e dispositivos de streaming.
• Cortinas e Persianas: Este subsistema envolve a automação de elementos de proteção solar e privacidade, como cortinas, toldos e persianas. Neste subsistema também são incluídos os dispositivos abertura e fechamento (motorização), controles remotos e sensores.
• Climatização (HVAC): Refere-se ao sistema de aquecimento, ventilação e ar condicionado.
• Irrigação: Sistemas de irrigação automatizados utilizam sensores de umidade do solo e programações temporizadas para garantir que as plantas recebam a quantidade certa de água.
• Piscinas: A automação de piscinas envolve o controle de sistemas de filtragem, aquecimento e iluminação.
• Segurança: Este subsistema é crucial para a proteção da residência e abrange câmeras de vigilância, alarmes e controles de acesso.
• Utilidades: Engloba elementos que não foram incluídos nos demais como aspiração central, telefonia, eletrodomésticos, etc.

Integração de sistemas: A verdadeira inteligência!

A integração de sistemas é, sem dúvida, o ponto mais importante da automação residencial, é aqui que a verdadeira inteligência se revela: “a inteligência está em fazer os diversos subsistemas funcionarem em harmonia, e não apenas em ter uma coleção de dispositivos automáticos espalhados pela casa“.

Eu entendo que é muito legal poder acionar dispositivos como a iluminação, o ar-condicionado, a cafeteira, o som ambiente e muito mais por meio de comandos de voz ou de um aplicativo, além de ter acesso a todas as câmeras pelo celular. No entanto, isso representa apenas uma parte da automação residencial inteligente. Para mim, a verdadeira inteligência vai muito além dessas funcionalidades básicas.

Quando olhamos para os subsistemas de forma isolada, é comum pensarmos em automatizar cada um deles sem levar em conta o funcionamento integrado da casa como um todo. No entanto, essa abordagem limitada pode deixar de explorar todo o potencial da automação residencial.

Existem diversas relações “ocultas” entre os subsistemas que, quando identificadas, permitem criar soluções muito mais eficientes e inteligentes.

Por exemplo, um sensor de chuva utilizado para controlar a irrigação do jardim pode também ser integrado ao sistema de persianas, fechando-as automaticamente em dias chuvosos.

Da mesma forma, sensores de presença usados para acender luzes podem ser aproveitados para desligar o ar-condicionado quando um ambiente está vazio, promovendo economia de energia.

Quer mais?

• Sensor de fumaça, ventilação e sistema elétrico
  Em caso de detecção de fumaça, o sensor pode acionar automaticamente o sistema de ventilação, além de desligar preventivamente o sistema elétrico para evitar curto-circuito ou incêndios.

• Sensor de movimento, iluminação e sistema de segurança
  O sensor de movimento pode acionar normalmente iluminação ao detectar presença e, em horários noturnos ou específicos, o mesmo sensor, também ativar o sistema de segurança, disparando um alarme ou enviando uma notificação em caso de movimentos suspeitos.

• Sensor de temperatura, climatização e persianas automáticas
  O sensor de temperatura pode ajustar automaticamente o sistema de climatização para manter o ambiente confortável, enquanto as persianas se fecham durante o horário mais quente do dia, reduzindo o consumo de energia.

• Sensores de umidade, irrigação e previsão do tempo
  Sensores de umidade no solo podem interromper o sistema de irrigação se o solo já estiver suficientemente úmido. Além disso, o sistema pode integrar dados de previsão do tempo para otimizar o consumo de água.

• Fechaduras inteligentes, câmeras de segurança e campainha
  A câmera pode identificar visitantes e, em conjunto com uma fechadura inteligente, permitir o desbloqueio remoto da porta. Ou até mesmo impedir que a campainha toque caso aquela visita indesejada seja identificada pela câmera de segurança na porta

Com essa visão integrada, a automação residencial deixa de ser um conjunto de sistemas independentes e se transforma em um ecossistema inteligente, onde cada componente complementa o outro e contribui para uma experiência mais eficiente, confortável e segura.

O limite aqui é apenas sua imaginação!

Considerações Finais

Eu reforcei várias vezes ao longo deste artigo, que a automação residencial é muito mais do que simplesmente ter dispositivos tecnológicos espalhados pela casa e que ela vai além de um produto, protocolo ou tecnologia. Ela representa a integração inteligente e coordenada de diferentes sistemas, visando melhorar o conforto, a segurança e a economia.

No entanto, incentivo que você pesquise tecnologias, padrões e protocolos disponíveis. Invista tempo, busque conhecimento e novas possibilidades para criar seu projeto.

Além disso, considere sempre equipamentos bons e confiáveis, invista nisso. Existem muitas opções no mercado, mas lembre-se que você estará entregando o conforto e a segurança do seu lar a ele!

Conclusão

Ao longo deste artigo, vimos como a automação deve ser adaptada às necessidades e preferências dos moradores, e como as soluções mais inteligentes são aquelas que fazem os sistemas se comunicarem entre si.

A integração é o ponto central dessa inteligência, permitindo que subsistemas aparentemente isolados, funcionem de forma coordenada para otimizar e extrair o máximo de suas potencialidades.

Quando essa integração é bem planejada, não só conseguimos uma casa mais prática e confortável, mas também utilizamos melhor os recursos disponíveis, criando um ambiente verdadeiramente eficiente e inteligente.
