A transição da tecnologia analógica para a digital transformou a vida moderna, convertendo produtos tradicionais em dispositivos inteligentes e conectados. Ao integrar tecnologias digitais, sensores e conectividade sem fio, os fabricantes de equipamentos originais (OEMs) ampliaram as capacidades dos produtos, permitindo monitoramento em tempo real, coleta de dados e recursos de segurança aprimorados. Tecnologias como Internet das Coisas (IoT), inteligência artificial (IA), 5G, aprendizado de máquina e robótica estão sendo utilizadas para aumentar a eficiência, reduzir custos e melhorar as experiências dos usuários. Conectores de alta velocidade desempenham um papel crucial nessa evolução, apoiando os OEMs na criação de produtos mais inteligentes em setores como automotivo, eletrônicos de consumo e aplicações industriais. Este artigo analisa as opções de conectividade para projetos de produtos industriais mais inteligentes.
Exemplos de Aplicações

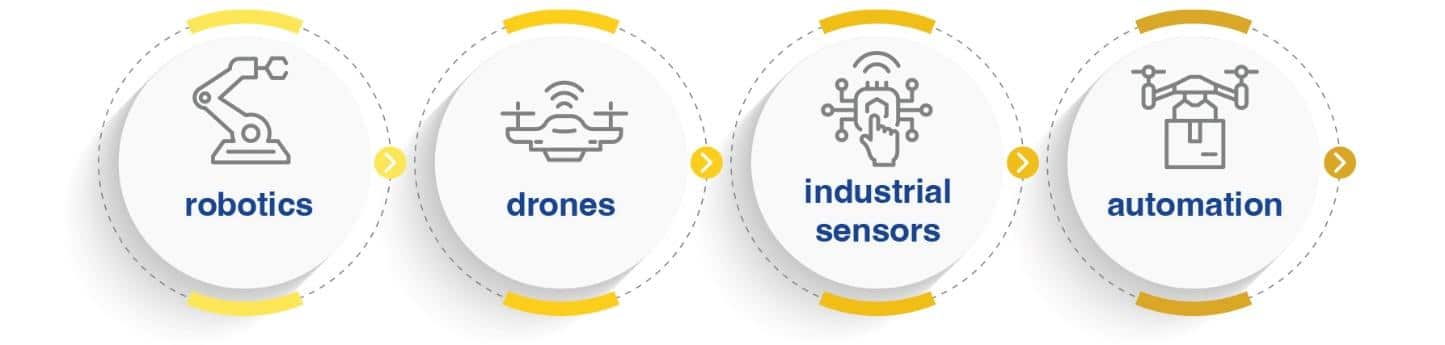

Produtos industriais inteligentes incorporam sensores avançados e soluções de conectividade para viabilizar a coleta e análise de dados em tempo real. Essas capacidades impulsionam funcionalidades aprimoradas, automação e insights acionáveis para os usuários. Exemplos comuns incluem sistemas de realidade aumentada (AR), manufatura aditiva, robôs industriais e cobots, veículos guiados automatizados (AGVs) e robôs móveis autônomos (AMRs). Esses produtos são essenciais para melhorar a eficiência, aumentar a produtividade e reduzir os custos de fabricação.
Requisitos de Conectores
Construir uma rede confiável e de alta velocidade para produtos industriais inteligentes impulsionados por IA e IoT apresenta desafios únicos. Muitas aplicações industriais operam em ambientes adversos, exigindo soluções capazes de suportar interferências de sinal (ruído), temperaturas extremas, poeira, umidade, choques e vibrações. Além disso, aspectos como restrições de tamanho, capacidades de energia e compatibilidade com diversos protocolos de comunicação são essenciais para garantir um desempenho eficiente e confiável.
Compatibilidade de Protocolos
Conectores de alta velocidade são projetados para suportar diversos protocolos de comunicação, atendendo à crescente demanda por transmissão de dados mais rápida em aplicações industriais. Produtos industriais inteligentes dependem de protocolos como Modbus, Ethernet/IP, Profibus, Profinet, OPC-UA, EtherCAT, FANUC FOCAS, IO-Link e CAN bus para viabilizar a troca eficiente de dados e a conectividade. Esses protocolos permitem monitoramento em tempo real, coleta de dados e funcionalidades avançadas em sistemas industriais. A escolha de um protocolo geralmente depende dos requisitos da aplicação, da infraestrutura existente e das preferências dos fornecedores. Sistemas modernos frequentemente suportam múltiplos protocolos para aumentar a flexibilidade.
Ao selecionar conectores de alta velocidade para protocolos específicos, quatro fatores principais devem ser considerados:
- Taxas de Dados: Certifique-se de que o conector suporta as velocidades de transmissão de dados exigidas pelo protocolo.
- Integridade do Sinal (SI): Mantenha a qualidade do sinal em altas frequências com designs que incluam blindagem para reduzir interferências eletromagnéticas e de rádio frequência, além de correspondência de impedância para minimizar reflexões de sinal.
- Fatores Ambientais: Conectores robustos podem ser necessários para ambientes industriais adversos, garantindo, ao mesmo tempo, compatibilidade com o protocolo.
- Design Compacto: A eficiência no uso do espaço é crucial no design de muitos dispositivos inteligentes. Os conectores devem ser compactos e leves para integração perfeita em designs com espaço limitado.
Miniaturização e Problemas de Calor
O calor excessivo pode levar componentes eletrônicos, como conectores, a apresentarem mau funcionamento ou até falharem completamente. A miniaturização dos dispositivos IoT agrava os problemas de calor, já que a densidade aumentada de componentes concentra calor em áreas menores. Isso resulta em pontos de aquecimento localizados e temperaturas gerais mais altas, comprometendo o desempenho e a confiabilidade do dispositivo.
Designs compactos também reduzem o espaço para métodos tradicionais de resfriamento, como dissipadores de calor ou ventiladores, e limitam a circulação natural de ar, dificultando a dissipação eficiente do calor. Para garantir uma operação confiável, é essencial selecionar conectores com classificações de alta temperatura, assegurando desempenho adequado e longa vida útil nessas aplicações.
Problemas de SI e EMI
A miniaturização dos dispositivos IoT afeta significativamente a integridade do sinal (SI) e a interferência eletromagnética (EMI) de diversas maneiras. A proximidade maior entre os traços aumenta o risco de acoplamento eletromagnético e diafonia. Traços mais curtos e curvas mais fechadas podem criar descontinuidades e incompatibilidades de impedância, causando reflexões e degradação do sinal. Além disso, condutores menores e camadas mais finas de PCBs podem aumentar a atenuação do sinal, reduzindo sua força.
Tamanhos reduzidos também limitam o espaço para blindagem e aterramento adequados, tornando os dispositivos mais suscetíveis a EMI externa e menos eficazes em conter emissões internas. O ruído de redes compactas de distribuição de energia, como fontes de alimentação chaveadas, também pode elevar os níveis de EMI.
A introdução do 5G intensificou esses desafios. Operando em frequências de até 39 GHz ou mais, o 5G aumenta a suscetibilidade à perda de sinal, atenuação e interferência eletromagnética. Sua largura de banda mais ampla complica ainda mais os designs, deixando os dispositivos mais vulneráveis a EMI.
Para resolver esses problemas, os designers devem adotar estratégias avançadas de layout de PCB, selecionar conectores de alto desempenho e empregar soluções inovadoras de blindagem. Conectores de alta densidade e do tipo mezzanine são particularmente eficazes na manutenção da integridade do sinal e na minimização de EMI em aplicações compactas de IoT.
Soluções de Conectores
Conectores de Alta Densidade
Produtos inteligentes integram diversos componentes, como sensores, displays, baterias, microcontroladores e módulos de comunicação. À medida que os OEMs buscam incorporar mais funcionalidades em dispositivos cada vez menores, conectores de alta densidade tornaram-se essenciais para o avanço das tecnologias de IA e IoT, permitindo uma integração perfeita e acessibilidade.
Conectores de alta densidade oferecem mais contatos em uma área menor (pitch) para suportar maiores taxas de dados em um design compacto. Por exemplo, a série de conectores DF40 board-to-FPC oferece benefícios de alta densidade de montagem e economia de espaço. Com suporte à transmissão USB4 Gen2 (10 Gbps), o DF40 apresenta um pitch de 0,4 mm e uma profundidade de montagem de apenas 3,68 mm. A série inclui versões com alta resistência a temperaturas, trava positiva e blindagem EMC, além de configurações com ou sem abas de retenção.
FFC/FPC
Conectores FFC (Flat Flexible Cable) e FPC (Flexible Printed Circuit) oferecem instalação compacta, econômica e sem necessidade de ferramentas, tornando-os ideais para aplicações com restrições de espaço. Esses conectores são soluções econômicas, mas confiáveis, para implementar interconexões em designs compactos.
Os travamentos de força de inserção zero (ZIF) representam uma melhoria em relação aos conectores convencionais de baixa força de inserção (LIF), simplificando o processo de conexão e aumentando a resistência da ligação. Novos conectores com travamento One Action levam essa eficiência ainda mais longe, chegando com a trava pré-fechada, permitindo a conexão sem necessidade de abrir a trava.

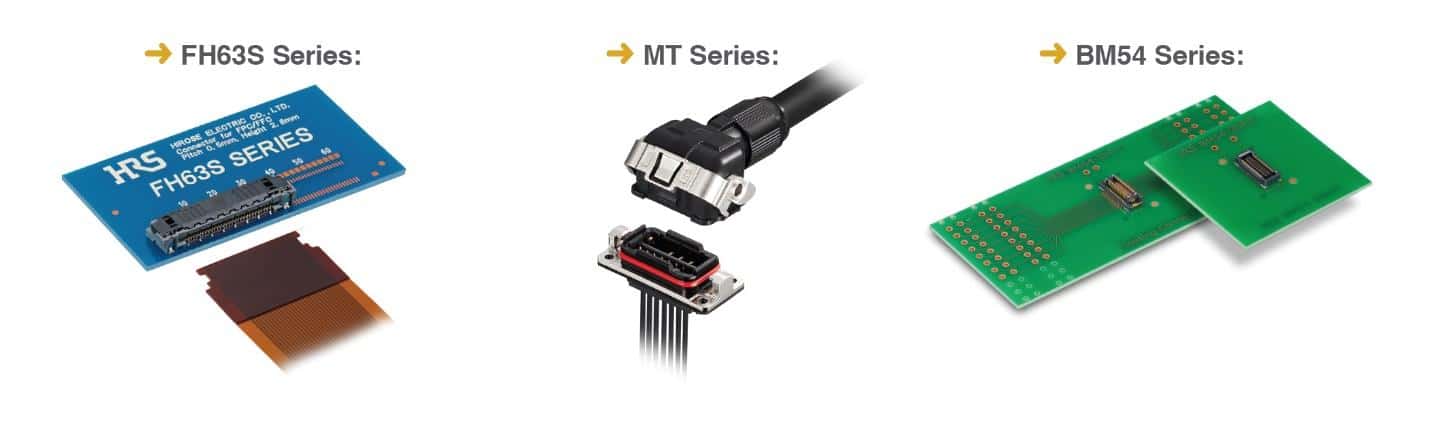

Por exemplo, a série One Action FH63S foi projetada especificamente para ambientes com espaço limitado, onde o acesso a atuadores de conectores ZIF com flip-lock é restrito. Seu design inovador permite uma conexão segura em espaços apertados sem a necessidade de manipulação da trava. O FH63S também suporta operação em altas temperaturas de até 105°C e inclui blindagem contra EMI para desempenho confiável.
Benefícios de Eficiência: Conectores One Action reduzem significativamente o tempo de conexão. Enquanto os tradicionais conectores ZIF de flip frontal levam cerca de três segundos por ciclo de conexão, os conectores One Action completam o processo em menos de um segundo. Essa abordagem otimizada economiza tempo e custos, especialmente em ambientes de produção em larga escala.
Vantagens na Automação: A operação sem contato dos conectores One Action é ideal para montagem robótica. Sistemas automatizados podem inserir cabos flexíveis sem intervenção manual. Conectores flexíveis avançados também permitem que as linhas de produção verifiquem o acoplamento correto usando sistemas de inspeção baseados em câmeras, garantindo precisão e confiabilidade.
Conectividade e Compatibilidade: Produtos inteligentes devem se comunicar de forma integrada com dispositivos como smartphones, tablets ou computadores. Conectores híbridos podem incluir interfaces padrão, como USB, HDMI ou outros conectores padrão da indústria, garantindo compatibilidade e interoperabilidade. A série FH63S suporta transmissão USB 3.0, HDMI 1.4a, Embedded DisplayPort 1.3 e protocolos V-by-One HS. Sua carcaça blindada garante capacidades de transmissão em alta velocidade, enquanto minimiza o ruído.
Conectores Híbridos
Conectores híbridos board-to-board consolidam sinais de energia e dados em uma solução única e compacta. Essa abordagem simplifica o design dos dispositivos, mantendo transmissões de alta velocidade e minimizando ruídos por meio de uma carcaça blindada. O resultado é uma conexão mais eficiente e compacta para lidar com a complexidade dos elementos presentes nos dispositivos inteligentes modernos.
O uso de conectores separados para conexões de energia, dados e sinais frequentemente cria uma confusão de cabos e componentes. Conectores híbridos otimizam o processo de fabricação e montagem ao reduzir o número de conectores individuais que precisam ser soldados ou fixados na PCB. Essa simplificação pode levar a tempos de montagem mais rápidos e custos de fabricação mais baixos.
A série MT exemplifica a versatilidade dos conectores híbridos, oferecendo configurações híbridas de energia/sinal, além de capacidades à prova d’água. Essas características tornam a série MT ideal para aplicações que envolvem motores compactos, cada vez mais comuns em ambientes industriais inteligentes. Projetados para conveniência do usuário, esses conectores incorporam um mecanismo de trava com alavanca que facilita o acoplamento e o desacoplamento, permitindo montagem e desmontagem rápidas. Esse design amigável ao usuário é especialmente vantajoso em ambientes industriais, onde minimizar o tempo de inatividade é crucial.
Mezanino Empilhável
Conectores de mezanino empilhável simplificam o design e a montagem de produtos inteligentes para consumidores e aplicações industriais. Ao permitir o empilhamento vertical de PCBs, esses conectores ajudam a maximizar a utilização do espaço em dispositivos inteligentes compactos, tornando-se indispensáveis para produtos de pequeno porte com espaço interno limitado.
Esses conectores suportam designs modulares, permitindo que os fabricantes adicionem ou substituam placas e componentes com facilidade. Essa flexibilidade simplifica iterações de produtos e personalizações.
O design empilhável também reduz a necessidade de chicotes de fiação complexos entre as placas. As PCBs podem ser conectadas diretamente em uma configuração vertical, simplificando a montagem e reduzindo possíveis pontos de falha.
Muitos conectores de mezanino da Hirose suportam protocolos de transmissão de dados de alta velocidade, como USB 3.0 e PCIe, viabilizando funcionalidades avançadas em dispositivos industriais inteligentes. Opções de perfil ultrabaixo, como os conectores da série BM, possuem alturas de empilhamento a partir de apenas 0,6 mm, permitindo designs de produtos extremamente finos e compactos.
Conectores empilháveis também estão disponíveis em versões híbridas, como a série BM29, que combina energia e sinal em um único conector compacto. Isso reduz a quantidade de componentes e a complexidade de fabricação. Ao oferecer esses benefícios, conectores de mezanino empilhável capacitam os designers de produtos a inovar, acelerar o tempo de lançamento no mercado e entregar dispositivos inteligentes mais confiáveis e de alto desempenho.
Sistemas de Contato Flutuante
Conectores board-to-board com sistemas de contato flutuante simplificam a montagem, reduzem os custos de mão de obra e economizam espaço. Esses sistemas são particularmente adequados para configurações densamente povoadas que exigem múltiplos conectores nas mesmas duas placas. O design flutuante oferece resistência superior a vibrações, aumentando a confiabilidade ao reduzir o estresse nas juntas de solda causado por conectores desalinhados. Essa característica também melhora a durabilidade, prevenindo rachaduras na solda.
Ao combinar sistemas de contato flutuante com capacidades de alta taxa de dados, blindagem contra EMI e pitches compactos, esses conectores facilitam o design e a montagem de produtos industriais inteligentes.
Conectores como a série FX23/FX23L oferecem uma faixa de flutuação de ± 0,6 mm nas direções dos eixos X e Y, e tolerância de ± 0,75 mm entre placas na direção Z. Essa característica evita desalinhamentos durante a instalação e montagem das placas. A parte de mola do terminal absorve erros de montagem, reduzindo a necessidade de retrabalho corretivo.
A série BM54, o menor conector board-to-board flutuante do mundo, oferece uma faixa de flutuação de ± 0,4 mm na direção XY, mantendo uma largura compacta de apenas 3,8 mm. Com resistência ao calor de até 125°C, a série BM54 é ideal para aplicações automotivas e equipamentos industriais. Ela também suporta PCI-ex Gen4 (16 Gbps) e MIPI D-PHY Ver. 2.1, tudo isso em um pitch de 0,4 mm.
Conclusão
Os sistemas de produtos industriais inteligentes estão se tornando mais avançados e ricos em funcionalidades, incorporando uma ampla gama de novas funções. Esses dispositivos exigem conectores diversificados, adaptados a requisitos e restrições específicos de aplicação. Ao selecionar cuidadosamente conectores que equilibrem funcionalidade, modularidade e confiabilidade, os fabricantes podem enfrentar as complexidades dos designs modernos. Frequentemente, uma combinação de tipos de conectores oferece a solução ideal para alcançar desempenho e eficiência nos dinâmicos ambientes industriais de hoje.
