A Espressif colocou à venda o SoC ESP32-C61 e os módulos das famílias WROOM e MINI baseados nele, versão que veio como alternativa de baixo custo ao ESP32-C6. O ESP32-C61 foi apresentado em janeiro de 2024, mantendo o núcleo RISC-V de 32 bits a até 160 MHz, mas cortando SRAM de 512 KB para 320 KB e removendo o rádio IEEE 802.15.4 presente no C6. A ideia era repetir com Wi-Fi 6 o que o ESP32-C2 e o ESP32-C3 já faziam para reduzir custo em projetos que não precisam de todos os recursos do chip principal da linha.
Variantes do SoC
O chip ESP32-C61 é vendido em quatro combinações de memória, todas com 30 GPIOs e núcleo RISC-V single-core a até 160 MHz:
- ESP32-C61HR2: 320 KB SRAM, sem flash integrada, 2 MB de PSRAM, QFN 5×5. Disponível.
- ESP32-C61HF4: 320 KB SRAM, 4 MB de flash, sem PSRAM, QFN 5×5. Disponível.
- ESP32-C61HR8: 320 KB SRAM, sem flash, 8 MB de PSRAM, QFN 5×5. Ainda sem opção de compra.
- ESP32-C61NF8R8LA: 320 KB SRAM, 8 MB de flash, 8 MB de PSRAM, encapsulamento LGA 5×5. Ainda sem opção de compra.
Quem quer o chip com 8 MB de flash e 8 MB de PSRAM ao mesmo tempo ainda não consegue comprar. As duas variantes liberadas forçam a escolher entre flash ou PSRAM, não os dois juntos.

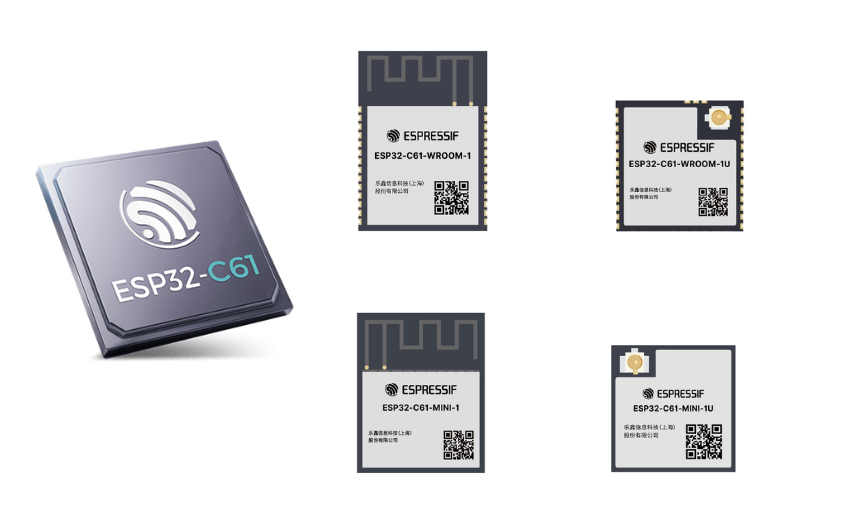

Módulos: WROOM e MINI
Além do SoC, a Espressif vende dois módulos por família, um com antena integrada e outro com conector para antena externa:

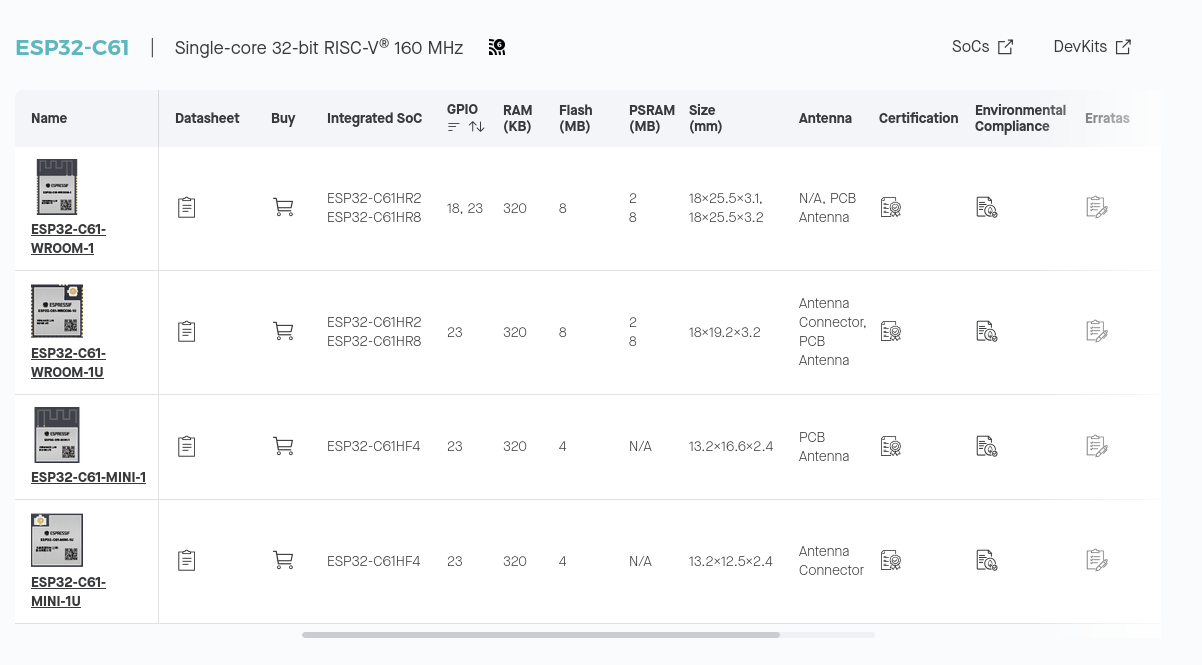

- ESP32-C61-WROOM-1 e -1U: usam o ESP32-C61HR2 ou o HR8 como base, 18 a 23 GPIOs conforme a versão, 320 KB SRAM, 8 MB de flash e 2 ou 8 MB de PSRAM. O WROOM-1 mede 18 × 25,5 × 3,1/3,2 mm; o WROOM-1U, com conector de antena, mede 18 × 19,2 × 3,2 mm.
- ESP32-C61-MINI-1 e -1U: usam o ESP32-C61HF4 como base, 23 GPIOs, 320 KB SRAM, 4 MB de flash e sem PSRAM. O MINI-1 mede 13,2 × 16,6 × 2,4 mm com antena PCB on-board; o MINI-1U, com conector de antena externa, mede 13,2 × 12,5 × 2,4 mm.
A diferença prática entre as duas famílias é memória e footprint: o WROOM sempre vem com 8 MB de flash e ainda soma PSRAM, o MINI fica limitado a 4 MB de flash sem PSRAM, mas ocupa bem menos espaço de placa.

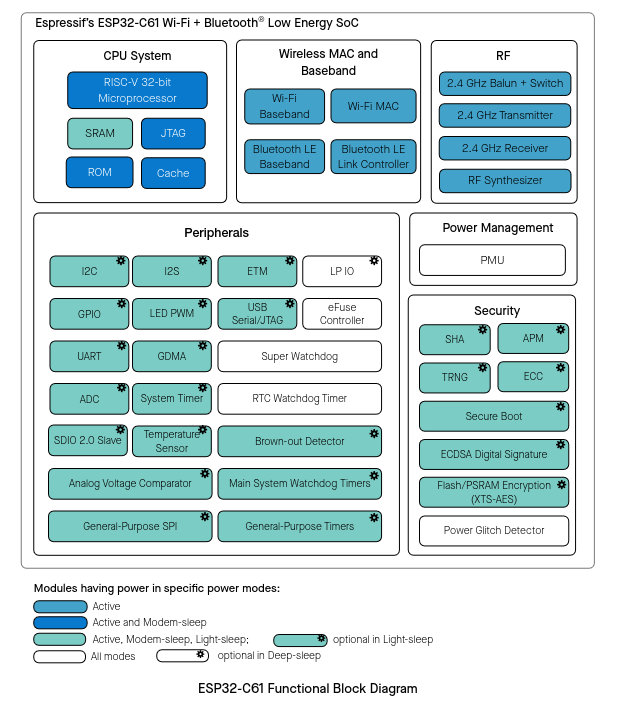

Especificações comuns do ESP32-C61
- Wi-Fi: 2,4 GHz, 1T1R, compatível com 802.11ax (OFDMA, MU-MIMO, Target Wake Time) e retrocompatível com 802.11b/g/n até 150 Mbps
- Bluetooth: BLE 5.3 certificado, Bluetooth mesh, modo de alta potência (20 dBm), coexistência interna com o Wi-Fi na mesma antena
- Periféricos: GPIO, SPI, UART, I2C, I2S, LED PWM, USB, controlador Serial/JTAG, GDMA, ADC, sensor de temperatura, comparador analógico e timers
- Alimentação: 3,0 a 3,6 V
- Temperatura de operação: -40 a 85°C
O C61 não tem rádio IEEE 802.15.4. Quem precisa de Thread ou Zigbee nativo no chip continua precisando do C6 ou de outro SoC com suporte. O C61 cobre só Wi-Fi 6 e Bluetooth LE, ainda que suporte Matter via Wi-Fi.

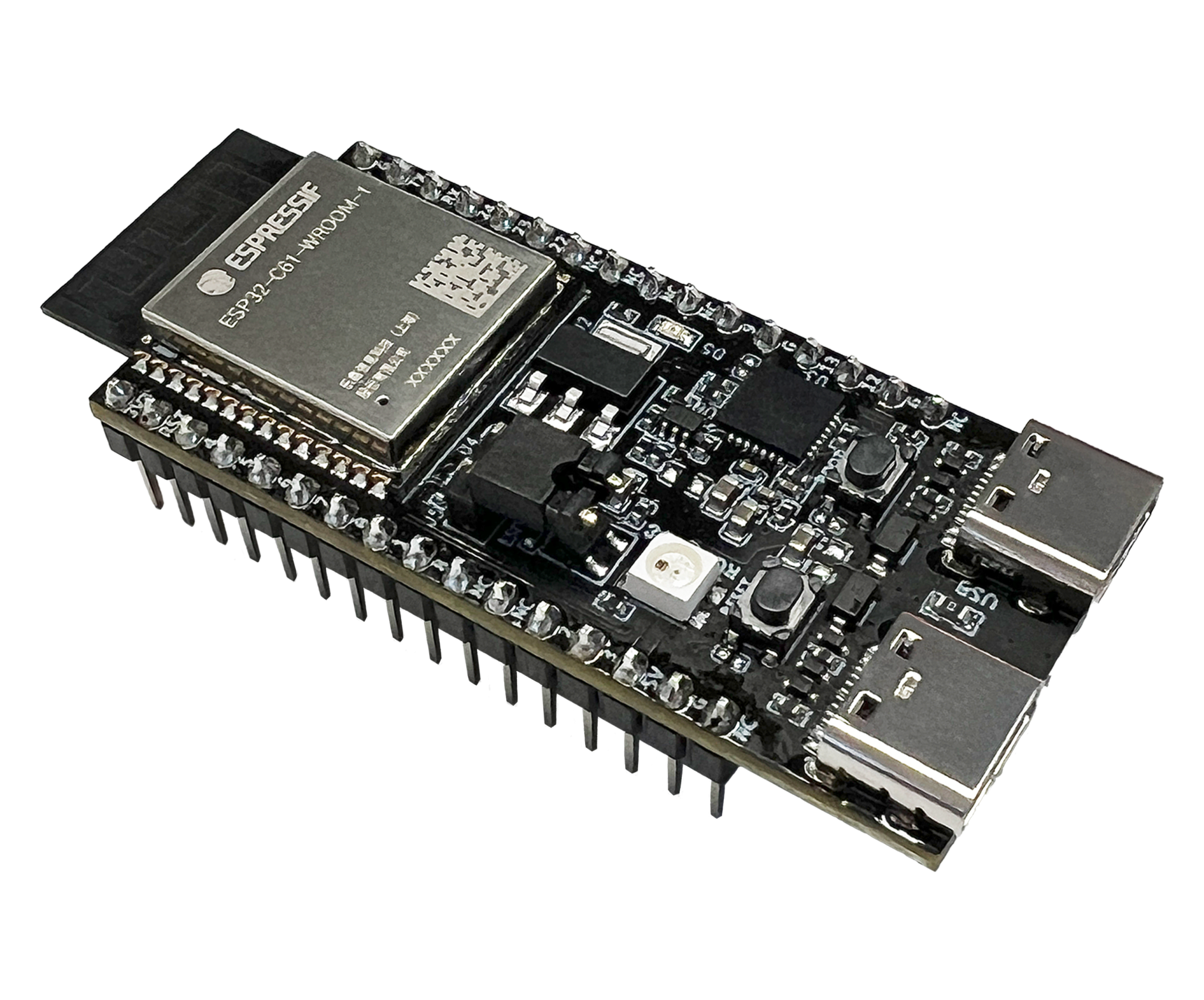

Placa de desenvolvimento: ESP32-C61-DevKitC-1
A Espressif também oferece a ESP32-C61-DevKitC-1 v2.0, placa de desenvolvimento de entrada construída em torno do módulo ESP32-C61-WROOM-1. O módulo usado nessa placa é a variante com 8 MB de flash SPI e 2 MB de PSRAM, com antena PCB integrada.

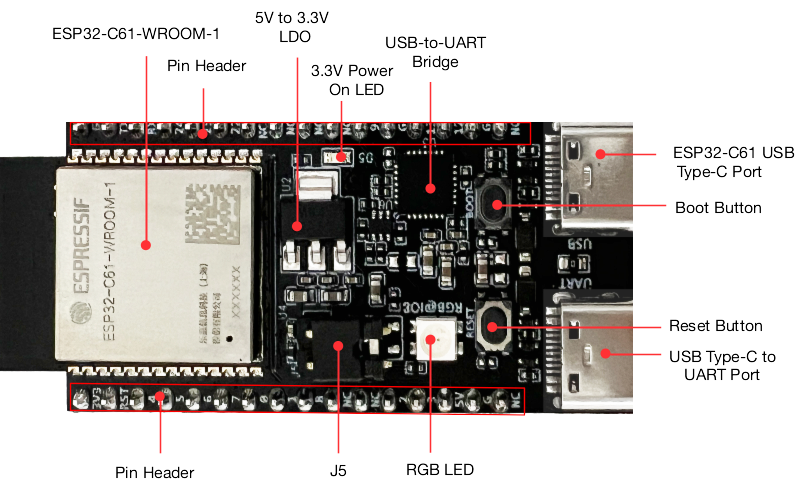

A maior parte dos pinos GPIO é levada para os headers J1 e J3, nas duas bordas da placa, o que facilita conectar periféricos com jumpers ou montar a placa em protoboard. Dois botões ficam disponíveis: Boot, que segurado junto com Reset entra em modo de download de firmware pela serial, e Reset, para reiniciar o sistema. Um LED RGB endereçável, ligado ao GPIO8, também vem embutido.
A placa tem duas portas USB-C. A porta USB Type-C to UART, recomendada como padrão, usa uma ponte USB-para-serial com taxa de até 3 Mbps. A outra porta, ligada direto ao periférico USB nativo do ESP32-C61, segue o USB 2.0 full speed, até 12 Mbps, sem suporte ao modo high-speed de 480 Mbps, e também serve para flash, comunicação USB e debug via JTAG. Segundo a própria documentação da Espressif, o suporte de software para essa porta nativa ainda não está completo, então vale usar a porta UART como padrão até isso mudar.
Alimentação vem por três vias mutuamente exclusivas: USB (recomendado), pino 5V ou pino 3V3. A placa opera em 5V e exige no mínimo 0,5 A; aplicações que consomem mais que isso devem passar por um hub USB com alimentação própria. Para medir o consumo só do módulo, existe o jumper J5: removendo-o e conectando um amperímetro em série, dá para isolar a corrente drenada pelo WROOM-1 do resto da placa.
A Espressif atualizou o mapeamento de pinos dos headers J1 e J3 na revisão v2.0 em relação à v1.0, válido para placas com número PW igual ou posterior a PW-2025-05-0781. Quem tiver uma DevKitC-1 v1.0 e migrar para a v2.0 precisa revisar a fiação antes de reaproveitar o projeto.
Suporte de software
O ESP-IDF ja suporta o ESP32-C61 desde a versão 5.5.2, assim como a versão 6 lançada recentemente. Arduino também funciona, mas não de forma direta: a documentação oficial do Arduino-ESP32 recomenda usar o Arduino como componente do ESP-IDF ou recompilar as bibliotecas estáticas para o C61, o mesmo caminho pedido para o ESP32-C2. Não encontrei informações sobre suporte no Zephyr e Nuttx.
Disponibilidade
SoC e módulos já estão disponíveis para compra nos canais oficiais da Espressif, com exceção das variantes de 8 MB de flash mais 8 MB de PSRAM do chip nu (HR8 e NF8R8LA), que seguem sem opção de compra.
