Este post faz parte da série Franzininho C0 Sem o STM32Cube

Neste terceiro artigo da série criaremos um arquivo Makefile para automatizar o processo de compilação e geração do binário necessário para a programação da placa. Além disso, utilizaremos o OpenOCD para realizar a gravação do binário diretamente na Franzininho C0.

Criação arquivo MAKE para compilação

Na estrutura do seu projeto crie um arquivo “Makefile”.

Neste arquivo, adicione os seguintes comandos:

firmware.elf: src/main.o src/startup_stm32c011xx.o src/system_stm32c0xx.o
	arm-none-eabi-gcc \
		src/main.o \
		src/startup_stm32c011xx.o \
		src/system_stm32c0xx.o \
		-specs=nosys.specs \
		-T STM32C011F6PX_FLASH.ld \
		-mcpu=cortex-m0 \
		-mthumb \
		-o build/firmware.elf \
		-g

src/main.o: src/main.c
	arm-none-eabi-gcc \
		src/main.c \
		-specs=nosys.specs \
		-Istm/CMSIS/Device/ST/STM32C0xx/Include \
		-Istm/CMSIS/Include \
		-Istm/STM32C0xx_HAL_Driver/Inc \
		-Istm/STM32C0xx_HAL_Driver/Src \
		-DSTM32C011xx \
		-mcpu=cortex-m0 \
		-mthumb \
		-Os \
		-o src/main.o \
		-g -c

src/startup_stm32c011xx.o: src/startup_stm32c011xx.s
	arm-none-eabi-gcc \
		src/startup_stm32c011xx.s \
		-specs=nosys.specs \
		-Istm/CMSIS/Device/ST/STM32C0xx/Include \
		-Istm/CMSIS/Include \
		-Istm/STM32C0xx_HAL_Driver/Inc \
		-Istm/STM32C0xx_HAL_Driver/Src \
		-DSTM32C011xx \
		-mcpu=cortex-m0 \
		-mthumb \
		-Os \
		-o src/startup_stm32c011xx.0 \
		-g -c

src/system_stm32c0xx.o: src/system_stm32c0xx.c
	arm-none-eabi-gcc \
		src/system_stm32c0xx.c \
		-specs=nosys.specs \
		-Istm/CMSIS/Device/ST/STM32C0xx/Include \
		-Istm/CMSIS/Include \
		-Istm/STM32C0xx_HAL_Driver/Inc \
		-Istm/STM32C0xx_HAL_Driver/Src \
		-DSTM32C011xx \
		-mcpu=cortex-m0 \
		-mthumb \
		-Os \
		-o src/system_stm32c0xx.0 \
		-g -c

clean:
	rm -f firmware.elf firmware.bin src/*.o

Neste Makefile estamos definindo os passos para compilar individualmente cada componente (main, startup, e system), transformá-los em arquivos objeto e finalmente linká-los em um binário .elf, que pode ser gravado na memória do microcontrolador. Para gerar o elf digite no terminal:

Os Melhores Treinamentos sobre Sistemas embarcados e IoT

Cursos com professores qualificados para acelerar sua carreira e projetos

MATRÍCULE-SE AGORA

make

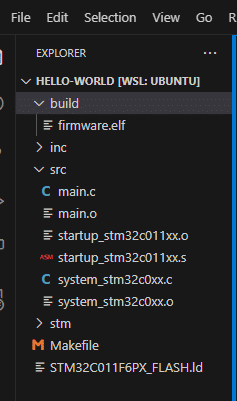

Após esse comando, o arquivo .elf será salvo na pasta build.

Apesar do nosso Makefile estar funcional ele não segue boas práticas, visto que está repetindo muitos comandos. Podemos modificá-lo utilizando variáveis e regras genéricas para simplificar e generalizar o processo de compilação. Substitua os comandos do arquivo Makefile por:

# Compilador e linker
CC := arm-none-eabi-gcc

# Flags de compilação
CFLAGS := -mcpu=cortex-m0 -mthumb -Os -g -DSTM32C011xx \
          -Istm/CMSIS/Device/ST/STM32C0xx/Include \
          -Istm/CMSIS/Include -specs=nosys.specs
LDFLAGS := -mcpu=cortex-m0 -mthumb -T STM32C011F6PX_FLASH.ld -specs=nosys.specs

# Diretórios
SRC_DIR := src
BUILD_DIR := build
OBJ_DIR := $(BUILD_DIR)/obj

# Arquivos
SRCS := $(wildcard $(SRC_DIR)/*.c $(SRC_DIR)/*.s)
OBJS := $(patsubst $(SRC_DIR)/%.c,$(OBJ_DIR)/%.o,$(patsubst $(SRC_DIR)/%.s,$(OBJ_DIR)/%.o,$(SRCS)))
TARGET := $(BUILD_DIR)/firmware.elf

# Regras
all: $(TARGET)

# Geração do ELF
$(TARGET): $(OBJS)
	@mkdir -p $(BUILD_DIR)
	$(CC) $(OBJS) $(LDFLAGS) -o $@

# Regras para objetos
$(OBJ_DIR)/%.o: $(SRC_DIR)/%.c
	@mkdir -p $(OBJ_DIR)
	$(CC) $(CFLAGS) -c $< -o $@

$(OBJ_DIR)/%.o: $(SRC_DIR)/%.s
	@mkdir -p $(OBJ_DIR)
	$(CC) $(CFLAGS) -c $< -o $@

# Limpeza
clean:
	rm -rf $(BUILD_DIR)

.PHONY: all clean

Neste novo Makefile temos:

1. Variáveis

CC: Define o compilador utilizado, neste caso, o arm-none-eabi-gcc.
CFLAGS: Contém as flags de compilação, incluindo:
- -mcpu=cortex-m0 e -mthumb: Configuram a arquitetura e o conjunto de instruções.
- -Os: Otimização para reduzir o tamanho do código.
- -g: Adiciona informações de depuração.
- -DSTM32C011xx: Define uma macro para identificar o microcontrolador.
- -I…: Inclui os diretórios de cabeçalhos.
LDFLAGS: Flags específicas para o linkador, como o script de link (-T STM32C011F6PX_FLASH.ld).
SRC_DIR, BUILD_DIR, OBJ_DIR: Diretórios organizando o código-fonte, os objetos compilados e a saída final.

2. Listas de arquivos

SRCS: Busca automaticamente todos os arquivos .c e .s no diretório src.
OBJS: Gera a lista de arquivos objeto (.o) correspondente aos arquivos fonte.

3. Regras

all: $(TARGET): Gera o firmware final (firmware.elf).

Junta todos os arquivos objeto ($(OBJS)) para criar o binário ELF.
Cria o diretório de saída ($(BUILD_DIR)) se não existir.
Usa padrões (%.o) para compilar arquivos fonte (.c e .s) em objetos.
clean: Remove o diretório de compilação ($(BUILD_DIR)), apagando os arquivos gerados.

Quando você digitar make no terminal, os arquivos serão gerados.

make

Dicas:

Após a geração do arquivo elf você usar os seguintes comandos:

Para gerar tamanho do binário:

arm-none-eabi-size build/firmware.elf

Para gerar mapeamento detalhado:

arm-none-eabi-gcc -Wl,-Map=firmware.map -o build/firmware.elf

Gravação na Franzininho C0 usando OpenOCD

Com o ST-Link conectado à Franzininho C0 e devidamente reconhecido pelo WSL, siga os passos abaixo para realizar a gravação do firmware:

Instale ferramenta st-link

sudo add-apt-repository ppa:team-gcc-arm-embedded/ppa sudo apt update sudo apt install stlink-tools

Digite o seguinte comando no terminal do Ubuntu:

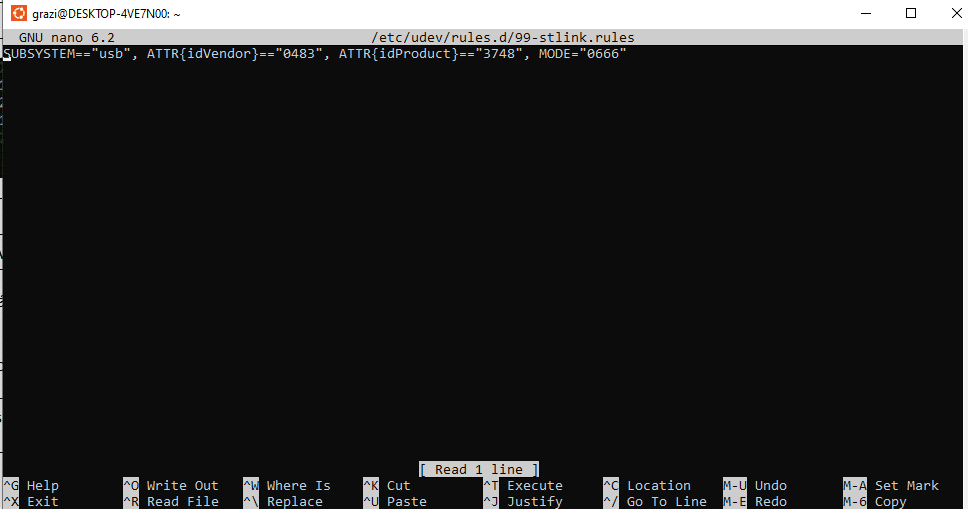

sudo nano /etc/udev/rules.d/99-stlink.rules

Esse comando abrirá um arquivo para regra personalizada.

No arquivo aberto adicione a regra, substituindo o idVendor e idProduct pelos valores exibidos no comando lsusb

SUBSYSTEM=="usb", ATTR{idVendor}=="0483", ATTR{idProduct}=="3748", MODE="0666"

Substitua 0483 e 374b pelos valores específicos exibidos no seu sistema. Para sair do arquivo, pressione CTRL+X e, em seguida, confirme com Y que deseja salvar alterações feitas.

Crie um arquivo de configuração stm32c011f6.cfg e insira os comandos

ource [find interface/stlink.cfg]
transport select hla_swd

set CHIPNAME stm32c011f6
source [find target/stm32c0x.cfg]

reset_config srst_only

Inicie o Openocd, digitando no terminal o seguinte:

sudo openocd -f interface/stlink.cfg -f target/stm32c0x.cfg

A saída deve ser algo semelhante

Mantenha este terminal ativo. Em seguida, abra outro terminal e execute o comando:

telnet localhost 4444

Se o comando não funcionar, tente instalar o telnet com sudo apt install telnet.

No prompt do Telnet (após conectar), use o comando abaixo para gravar o arquivo ELF na memória da placa. Certifique-se de ajustar o caminho conforme a localização do seu arquivo:

program /home/grazi/hello-world/build/firmware.elf verify reset

Substitua /home/grazi/hello-world/build/firmware.elf pelo caminho completo onde o arquivo ELF está salvo no seu sistema.

Funcionamento

Desafio

Adapte o código para também piscar o LED conectado ao pino PB7. Após realizar a modificação, recompilhe o projeto para gerar o novo arquivo .elf e, em seguida, grave-o na placa.

Conclusão

Nesta série “Programando Franzininho C0 na Unha Sem o Ecossistema STM32Cube”, dividida em três partes, você aprendeu do zero como desenvolver um sistema capaz de gravar códigos no microcontrolador e a escrever códigos acessando diretamente os registradores com o auxílio das macros do CMSIS. Utilizamos ferramentas como OpenOCD, Make, CMSIS e a GNU ARM Embedded Toolchain para criar um fluxo completo e funcional.

O projeto completo está disponível aqui: https://github.com/Graziele-Rodrigues/blink_stm32c0_com_cmsis
