Criando o arquivo de configuração Kconfig para sua aplicação IDF com o ESP32

06/11/2020

ÍNDICE DE CONTEÚDO

O que é o arquivo Kconfig?

O arquivo Kconfig foi criado com intuito de tornar o kernel do Linux altamente modular e também personalizável, possibilitando fornecer as configurações de símbolos e atributos do kernel.

Para a esp-idf, o Kconfig é utilizado com o mesmo intuito, ele fornece as configurações do projeto em tempo de compilação. Os exemplos foram desenvolvidos na versão 4.1 da esp-idf , nessa versão tivemos muitas mudanças no menu de configuração em relação às versões anteriores.

Criação do arquivo Kconfig no seu projeto

Foi utilizado o template da Espressif para a elaboração do projeto de teste.

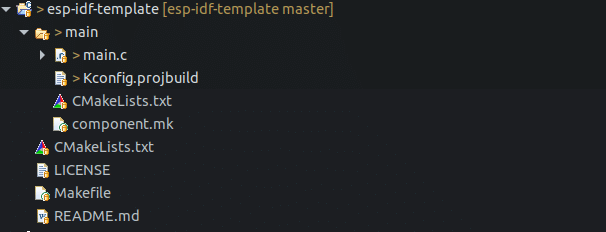

Como apresentado na Figura 1, a arquitetura do projeto contempla um arquivo Kconfig.projbuild, localizado no diretório main, para o desenvolvimento do exemplo utilizaremos dessa mesma estrutura.

Os Melhores Treinamentos sobre Sistemas embarcados e IoT

Cursos com professores qualificados para acelerar sua carreira e projetos

MATRÍCULE-SE AGORA

Criaremos um menu chamado “Configurações do projeto teste”, para isso utilizaremos os seguintes comandos:

menu : Menu principal de um bloco de configurações, deve ter seu fim indicado através do endmenu.
config : Entrada(s) de configuração ( atributo do menu ), cada uma delas define uma opção de configuração.

Abra um editor de sua preferência e edite o arquivo o Kconfig.projbuild, como apresentado no exemplo abaixo.

# Kconfig exemplo
menu "Configurações do projeto teste"

    config GPIO_LED_2
        int "GPIO do led 2"
        default 10
        range 1 10
        help
        Essa opção possibilita a configuração do pino
endmenu

Notamos no código, que a frente de config possuímos o nome da entrada, chamada GPIO_LED_2, esse nome posteriormente na etapa de compilação se transformará em uma definição, onde receberá o valor configurado.

Abaixo da entrada config se encontram seus atributos:

int : A entrada deve assumir um valor inteiro. A frente temos o nome do campo que aparecerá na entrada.
default : Valor padrão da entrada.
range : Intervalo de valores válidos ( entre 1 e 10 no exemplo ).
help : Mensagem de ajuda que será apresentada no menuconfig.

Após o desenvolvimento do arquivo Kconfig, utilizaremos o menu de configurações, para isso digite o comando idf.py menuconfig na pasta raiz do projeto. A Figura 2 apresenta a tela inicial do menu de configurações, onde se encontra nosso submenu “Configurações do projeto teste”.

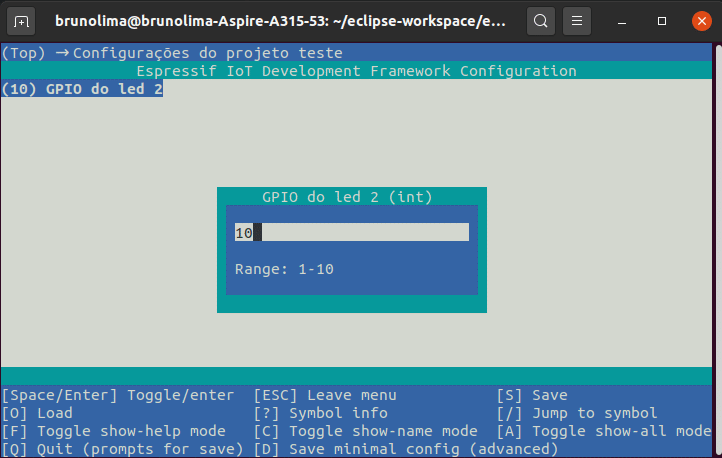

Podemos utilizar as teclas ->, espaço e enter para navegar no menu, ao entrar na opção em destaque na Figura 2 será apresentado o item de configuração “GPIO do led 2”, como destacado na Figura 3.

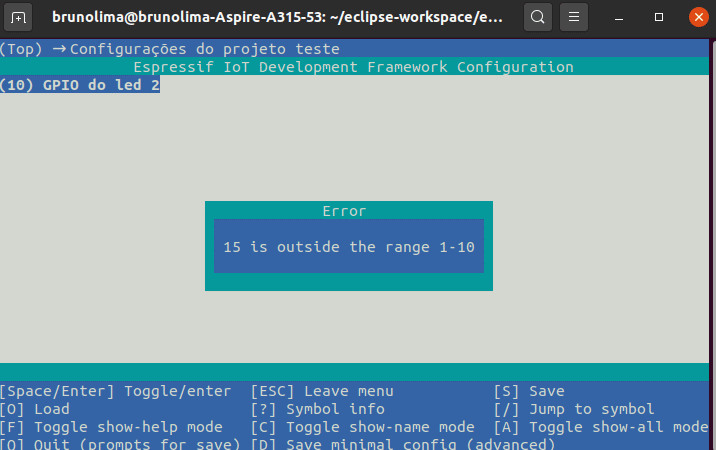

A opção de configuração, definida com um valor inteiro, apresenta um intervalo válido de entradas, foi simulado uma entrada de valor fora do especificado pelo atributo range, o resultado é uma mensagem de erro apresentada na Figura 4.

Ao pressionar a tecla “?” será apresentado a tela de informação, com o texto que transcrevemos no atributo help, além de informações sobre a entrada. A Figura 5 apresenta a tela de informação.

Podemos alterar o tipo de entrada para outros além de int, no exemplo abaixo utilizamos uma entrada em hexadecimal, para mais informações sobre os tipos de entrada consulte a documentação do kernel.

# Kconfig exemplo
menu "Configurações do projeto teste"

    config REGISTRO_1
        hex
        prompt "Valor do registro"
        default 0x05
        help
              valor do registro 1
endmenu

Abaixo da entrada config se encontram seus atributos:

hex : A entrada deve assumir um valor hexadecimal.
prompt : Mensagem apresentada da configuração.

Notamos que no exemplo anterior não utilizamos o atributo prompt para apresentar a mensagem da configuração, essa mensagem também pode ser escrita a frente do tipo da entrada, deixando o prompt opcional em alguns casos. A Figura 6 apresenta a entrada em hexadecimal.

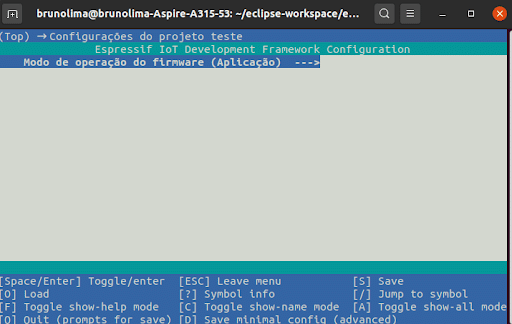

O Kconfig possui outras entradas além das numéricas, uma delas é a opção choice, que permite a escolha entre uma ou mais opções dentro de uma única configuração. Abaixo temos um exemplo onde possuímos duas opções dentro da configuração, “Aplicação” e “Teste”.

# Kconfig exemplo
menu "Configurações do projeto teste"

    choice MODO_OPERACAO_FW
        prompt "Modo de operação do firmware"
        default MODO_DE_APLICACAO
        help
          Configuração do modo de operação do FW.

            config MODO_DE_APLICACAO
                bool "Aplicação"

            config MODO_DE_TESTE
                bool "Teste"
    endchoice
endmenu

As opções presentes dentro de um choice podem pertencer apenas ao tipo bool, como apresentado no exemplo.

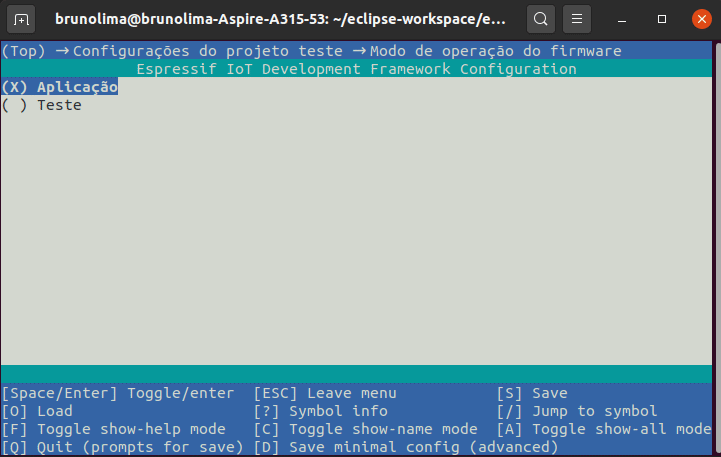

Ao entrar no submenu é apresentado todas as opções possíveis para a configuração, assim como representado na Figura 8.

É muito comum termos dependências entre as configurações presentes no menu, o exemplo abaixo utiliza de um atributo denominado depends on, a frente dele temos todas as dependências de uma configuração.

# Kconfig exemplo
menu "Configurações do projeto teste"

    config SENSOR_STATUS
        bool "Habilita o sensor"
        default "n"
        help
            Selecione esta opção para habilitar o sensor.

    config SENSOR_PINO
        int "pino do sensor"
        default 10
        depends on SENSOR_STATUS
        help
            Pino do sensor.
endmenu

No código a opção “pino do sensor” depende de SENSOR_STATUS estar habilitado, caso queira inverter a ordem basta adicionar o sinal de negação ! ao início de SENSOR_STATUS (depends on !SENSOR_STATUS).

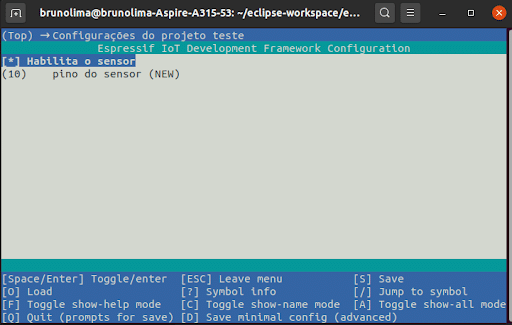

Notamos que ao marcar o checkbox a opção “pino de sensor” é apresentada no menu, como apresentado na Figura 10.

O atributo depends on também pode ser utilizado em menus, comentários, entre outros. Consulte a documentação do kernel para mais informações.

Podemos utilizar a lógica if na elaboração do Kconfig, como demonstrado no exemplo abaixo, foi utilizado o if em um atributo de configuração:

# Kconfig exemplo
menu "Configurações do projeto teste"


    config PINO_SENSOR_1
        int "pino do sensor 1"
        default 15
        help
            Pino do sensor 1.

    config PINO_SENSOR_2
        int
        prompt "pino do sensor 2" if PINO_SENSOR_1 < 10
        default 10
        help
            Pino do sensor 2.
endmenu

O código possui duas entradas do tipo int, PIN_SENSOR_1 e PIN_SENSOR_2, notamos que a segunda entrada possui um atributo prompt, o mesmo utiliza da lógica if, sendo assim a opção prompt só estará visível se o valor do primeiro argumento for menor do que 10.

Figura 11 – Entrada de dados do sensor 1.

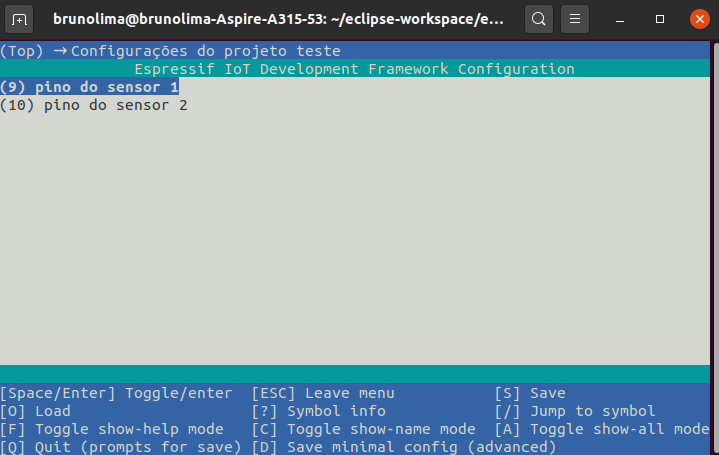

Figura 12 – Lógica if no campo pino do sensor 2.

Utilizamos o if junto a um atributo, porém seu uso pode ser feito de outras maneiras. Para mais informações sobre a lógica if consulte a documentação do kernel.

O Kconfig possui uma gama de tipos de menu, atributos e lógicas além das apresentadas nesse documento. Nos exemplos utilizamos a extensão “.projbuild”, porém podemos criar o arquivo em outros formatos, isso irá depender da aplicação em que será utilizado.

Implementação das definições no código C/C++

Faremos uma breve demonstração de uma implementação em C/C++, para essa demonstração, utilizaremos o exemplo apresentado nas figuras 7 e 8.

Após configurarmos o modo de operação do firmware através da ferramenta menuconfig, iremos compilar o código, para isso, basta executar o comando “idf.py build”.

Abaixo temos o código de exemplo, implementado na classe main.

#include <stdio.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"

#include "sdkconfig.h"

void app_main(void)
{
    while (1) {
#ifdef CONFIG_MODO_DE_APLICACAO
        //executar o firmware em modo de aplicação
#else
        //executar o firmware em modo de teste
#endif
        vTaskDelay(5000 / portTICK_PERIOD_MS);
    }
}

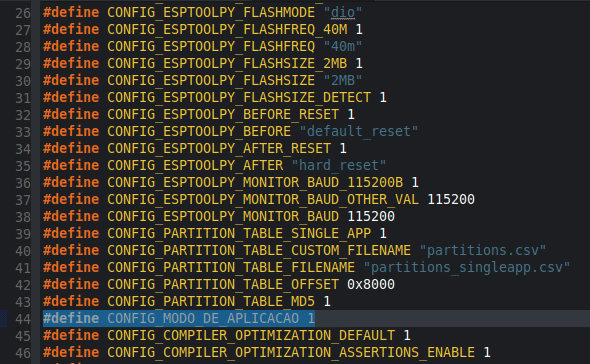

Notamos que no código temos a inclusão do arquivo de cabeçalho “sdkconfig.h”, esse arquivo é gerado após a compilação e contém todas as definições de configurações, onde é adicionado ao início de cada definição o prefixo “CONFIG_”. A Figura 13 apresenta um trecho do arquivo gerado após a compilação, destacando a definição gerada pelo nosso exemplo.

Conclusão

O uso do menu é uma boa prática em projetos, visto que deixar as configurações escritas à mão dentro do código é menos rastreável e menos organizado. O artigo teve um intuito introdutório, recomenda-se que leia as documentações para utilizar a ferramenta com todos os recursos disponíveis.
