Em aplicações automotivas, industriais, médicas e de eletrônicos comerciais, as arquiteturas de cabeamento precisam encontrar um equilíbrio entre confiabilidade, facilidade de fabricação e capacidade de manutenção a longo prazo. Conectores fio-para-placa (WtB) desempenham um papel crítico ao interligar chicotes a módulos de controle, sensores e sistemas de energia — muitas vezes em ambientes expostos à vibração, variações de temperatura e manuseio repetido.
Para essas aplicações, conectores com passo de 2,0 mm ou maior continuam sendo uma escolha comprovada, oferecendo engate mecânico robusto, capacidade de corrente confiável e compatibilidade com ferramentas de produção já estabelecidas.
Por que conectores de maior passo ainda são importantes
Enquanto conectores de passo fino dominam projetos de consumo com restrição de espaço, ambientes automotivos e industriais exigem durabilidade e estabilidade de produção. Conectores com passo de 2,0 mm ou maior são bem adequados a esses requisitos porque:
- Mantêm forte retenção mecânica sob vibração e choque
- Fornecem espaçamento de escoamento e isolação suficientes para garantir confiabilidade de energia e integridade de sinal
- Suportam níveis mais altos de corrente para ECUs, acionamentos de motores, sensores e módulos relacionados a baterias
- Integram-se facilmente às linhas de fabricação utilizando prensas de crimpagem e aplicadores padrão
Essas características ajudam os fabricantes a manter a consistência do projeto, ao mesmo tempo, em que minimizam a necessidade de readequação de ferramentas e os riscos de produção.
Visão de Manufatura
O acoplamento seguro é fundamental na produção em alto volume. Conectores com mecanismos de travamento por fricção ou trava ativa — e com um clique audível e tátil claro — ajudam os montadores a verificar rapidamente o engate completo, mesmo quando o acesso visual é limitado.
Visão Geral do Portfólio
Para facilitar a navegação em seu portfólio de conectores fio-para-placa, a Hirose agrupa muitos conectores em famílias focadas em aplicações, com base em requisitos funcionais:
- SignalBee™ – Conectores fio-para-placa otimizados para transmissão de sinais
https://www.hirose.com/en/product/en/pr/signalbee/ - EnerBee™ – Conectores fio-para-placa projetados para fornecimento de energia
https://www.hirose.com/en/product/en/pr/enerbee/ - SnapBee™ – Conectores de acoplamento superior (top-mate) destinados a áreas estreitas ou de difícil acesso
https://www.hirose.com/en/product/en/pr/snapbee/
As seguintes séries de conectores destacam como essas abordagens de projeto são aplicadas em sistemas automotivos e industriais do mundo real.

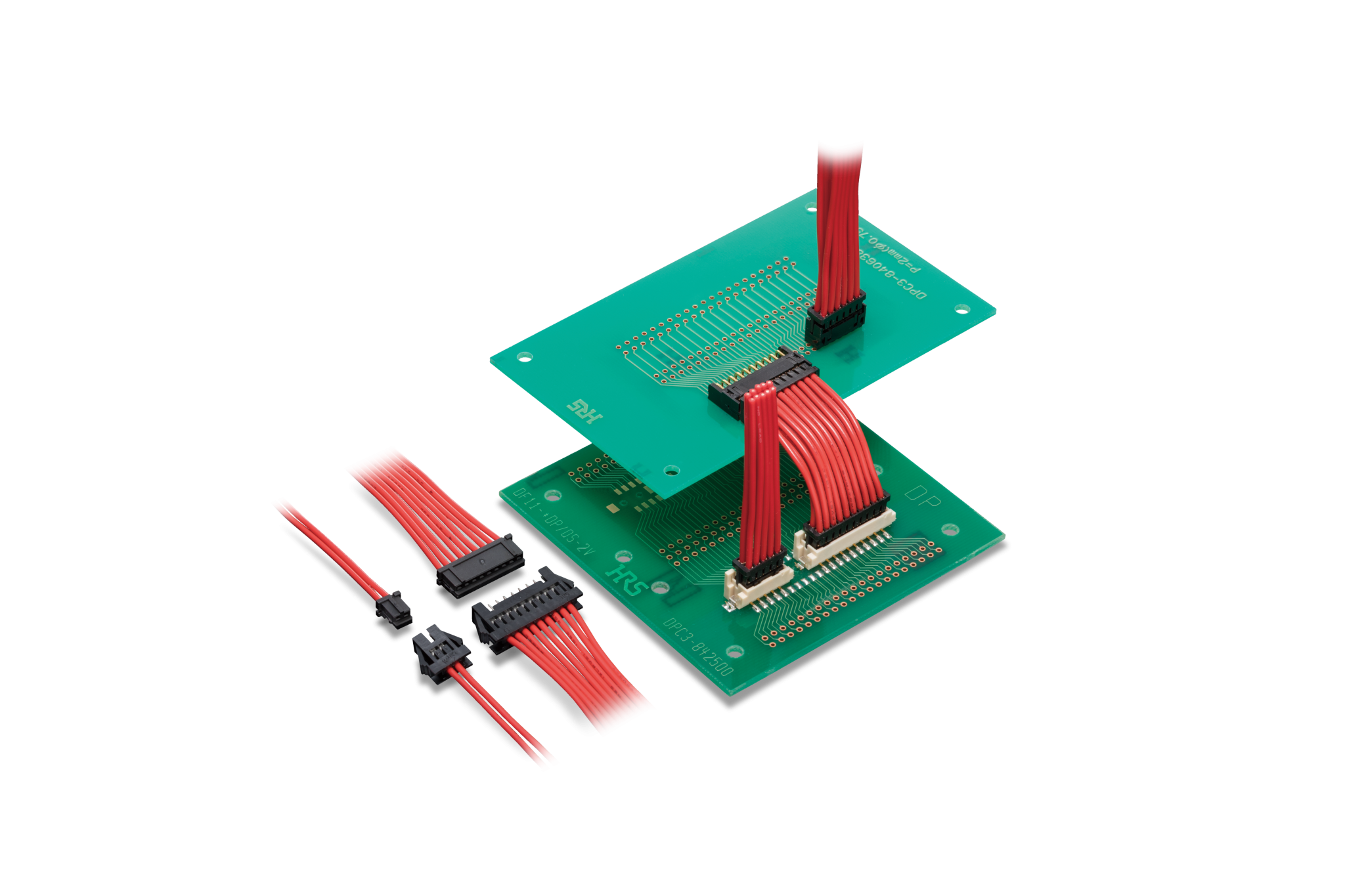

Série DF11
Um conector compacto fio-para-placa de dupla fileira com passo de 2,0 mm, o DF11, oferece alta densidade de contatos mantendo forte estabilidade mecânica. Sua ampla variedade de opções de cabeçalho (vertical e em ângulo reto) e sua estrutura de travamento robusta o tornam ideal para unidades de controle, controladores de movimento e módulos de I/O industriais, onde o espaço é limitado, mas a confiabilidade elétrica é crítica.
Série DF3
Projeto com passo de 2,0 mm. Com um mecanismo de travamento positivo seguro e excelente retenção de contato, o DF3 garante transmissão de sinal estável mesmo sob vibração intensa ou choque. Ele oferece flexibilidade na quantidade de pinos e nas opções de revestimento, permitindo que os engenheiros ajustem desempenho e custo para módulos de sensores, inversores e outros eletrônicos expostos ao campo.
Série DF62W
Compacta e com classificação IP67/IP68, a Série DF62W oferece conectividade confiável para ambientes externos ou expostos, tanto em aplicações industriais quanto veiculares. Seu perfil compacto e a estrutura de travamento robusta simplificam a instalação em espaços reduzidos, enquanto os contatos banhados a ouro e o sistema de retenção com dupla trava garantem desempenho confiável contra vibração, poeira e umidade.
Série DF22
Projetados para aplicações de maior corrente, os conectores DF22 combinam um passo robusto de 3,96 mm com terminais do tipo crimp e um design de carcaça resistente. Capazes de conduzir até 10 A por contato, os DF22 são ideais para distribuição de energia em ECUs, pacotes de baterias e controladores industriais que exigem durabilidade e robustez elétrica em formatos compactos.
Série DF51K
A Série DF51K apresenta uma estrutura de travamento central que minimiza a largura do conector, ao mesmo tempo, em que suporta alta densidade de pinos. Seu design opcional selado em resina e resistente à água (IPX5) a torna uma solução confiável para robótica, automação industrial e módulos de eletrônica de carroceria, onde vibração e exposição ambiental são comuns. As versões com terminais through-hole também permitem encapsulamento (potting), proporcionando proteção adicional contra umidade e estresse mecânico em conjuntos selados ou encapsulados. Disponível nos estilos reto ou em ângulo reto e com 6 a 30 posições, a DF51K equilibra compacidade e proteção.
Série DF51
A Série DF51 compartilha o mesmo passo de 2,0 mm da DF51K, mas conta com uma estrutura de travamento lateral para simplificar a transmissão de energia e sinais em nível de placa, economizando espaço. Ela oferece forte retenção, polarização para evitar conexões incorretas e opções de terminação vertical ou em ângulo reto — garantindo conexões confiáveis em ECUs, módulos de iluminação e placas de controle compactas.
Visão de Projeto
Os conectores DF11 e DF51 compartilham o mesmo terminal, e os terminais da DF51K utilizam ferramentas de crimpagem compatíveis. Isso permite que os engenheiros utilizem o mesmo ferramental entre diferentes famílias — reduzindo a complexidade das ferramentas e o custo total.
Você sabia?
A Hirose fabrica um dos menores conectores fio-para-placa do setor, a Série DF53, destacando sua liderança em design de conectores de alta densidade.
A mesma abordagem de engenharia utilizada em produtos ultracompactos é aplicada também às famílias de conectores de maior passo, garantindo precisão, confiabilidade e desempenho a longo prazo.
Visão Automotiva
Embora muitos conectores fio-para-placa sejam utilizados em diversos setores, as aplicações automotivas introduzem desafios adicionais — especialmente temperaturas elevadas, vibração contínua e exposição prolongada a condições severas de operação.
Um exemplo é a Série ZE05, uma família de conectores fio-para-placa de perfil baixo projetada para ambientes automotivos, fora de estrada e de transporte exigentes. As principais características incluem:
- Passo de 2,0 mm com design compacto de terminal
- Estrutura de contato com mola dupla e três pontos, que mantém desempenho elétrico estável sob vibração
- Contatos estanhados para condutividade econômica em ambientes de alto estresse
- Classificação de até 125 °C, adequada para aplicações sob o capô e expostas ao calor
- Configurações reta e em ângulo reto para flexibilidade de layout
Além disso, versões com classificação automotiva das Séries DF51 e DF51K, oferecidas com terminais banhados a ouro, ampliam a mesma durabilidade dentro da mesma faixa de passo.
Para uma visão mais ampla do portfólio de conectores automotivos da Hirose:
https://www.hirose.com/en/product/pr/automotive/
Conclusão
Conectores fio-para-placa com passo de 2,0 mm ou maior continuam desempenhando um papel fundamental em sistemas automotivos e industriais — equilibrando resistência mecânica, desempenho elétrico e compatibilidade com processos de fabricação. Ao combinar arquiteturas de conectores já comprovadas com designs específicos para cada aplicação, a Hirose oferece suporte à integração confiável nos veículos e ambientes de produção atuais, sem introduzir complexidade desnecessária em ferramentas ou processos.
