Muitos já sabem que é possível usar o ESP8266 como um microcontrolador, utilizando-o no lugar do Arduino. Com essa possibilidade fica muito mais fácil realizar diversos projetos de maneira mais simples. Um ESP8266 conectado direto ao sensor e enviando dados para a nuvem, facilita muito os projetos mais simples que tentam abocanhar um pouco dessa grande área que é a internet das coisas (IoT).
Contudo, ainda vejo muitas pessoas, nos hackathons que participei, com grandes dificuldades para conseguir realizar a conexão do ESP8266 com algumas plataformas de IoT. Neste artigo vou mostrar como realizar essa conexão com a plataforma da IBM, o Bluemix.
Pré-requisitos
- Uma conta no Bluemix;
- Um ESP8266;
- Um computador com o Arduino IDE.
Observações sobre os materiais utilizados
- Arduino IDE versão 1.8.3 (Windows e Linux);
- Configuração no Boards Manager do ESP8266 versão 2.3.0;
- Biblioteca PubSubClient versão 2.6.0;
- ESP8266 12E;
- Windows 10 Profissional.
Configurando a IDE Arduino para programar o ESP8266
Para configurar a IDE para programar o módulo ESP8266, execute os seguintes passos:
- Dentro da interface da IDE clique em File > Preferences;
- Adicione a URL https://arduino.esp8266.com/stable/package_esp8266com_index.json no campo Additional Boards Manager URLs e clique OK;
- Clique em Tools > Board > Bards Manager;
- Encontre a placa esp8266 by ESP8266 Community, selecione a versão 2.3.0 e clique em instalar.
Assim teremos disponíveis as placas da linha ESP8266, suas bibliotecas e exemplos incluídos.
Configurando o IBM Bluemix
Primeiro, é preciso criar e configurar uma aplicação na plataforma bluemix para receber os dados do nosso dispositivo. Para isso, acesse o portal do bluemix, e crie uma conta. Depois de criada, realize o login. Crie uma organização e um space para suas aplicações. A região escolhida no meu caso foi “US South”.
Você irá se deparar com uma página similar a apresentada na Figura 1.

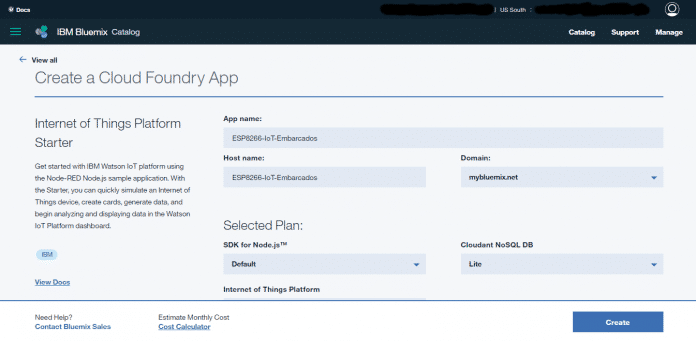

Dentro da categoria “Apps”, busque por “Internet of Things Platform Starter”. Criaremos uma instância desse aplicativo na cloud.
Dê um nome a nosso aplicativo, e finalize a criação do App clicando em “Create”. Esta aplicação nos criará uma interface com Node-Red, a qual utilizaremos para receber e tratar os dados dos sensores recebidos. No meu caso, dei o nome de “ESP8266-IoT-Embarcados”.
Após isso, a aplicação será inicializada. O processo de inicialização da aplicação pode levar alguns minutos.
Após isso, acesse a página criada para sua aplicação. No meu caso este link. Esta página é para a criação de sua aplicação Node-Red. Ao acessá-la pela primeira vez, você terá que configurá-la com um usuário e senha, fato que fortemente recomendo, pois a página é pública e aberta a toda a internet. Depois disso, você poderá acessar o editor e criar sua aplicação. Um pequeno exemplo é criado quando começamos, mostrado na Figura 4.
Aplicação embarcada
Não vou entrar no mérito da aplicação embarcada. Mas deixo aqui todo o código fonte usado.
Basicamente, a conexão com a cloud é feita com MQTT, um protocolo já vastamente discutido e cheio de exemplos aqui no Embarcados.
Para o funcionamento do código é necessário adicionar a biblioteca “PubSubClient” em Library Manager.
Segue o código. Modifique as variáveis necessárias para conectar-se na rede Wifi, e para conectar-se na cloud.
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 |
//__ Aplicação de exemplo do artigo do embarcados // Conecta-se a uma rede wifi, conecta-se na cloud da IBM via MQTT e envia dados // // Daniel Junho - 09/07/2017 #include <ESP8266WiFi.h> #include <PubSubClient.h> //__ Informações do WIFI const char* ssid = "SSID"; const char* password = "Senha Wifi"; //__ Informações do dispositivo #define DEVICE_TYPE "Nos_da_rede" #define DEVICE_ID "Dispositivo1" //__ Informações da conexão com o servidor #define ORG "xxxxxx" #define TOKEN "xxxxxxxxxxxxxxxxxx" //__ Variáveis de conexão com o servidor (Não customizaveis) char server[] = ORG ".messaging.internetofthings.ibmcloud.com"; char topic[] = "iot-2/evt/status/fmt/json"; char authMeth[] = "use-token-auth"; char token[] = TOKEN; char clientId[] = "d:" ORG ":" DEVICE_TYPE ":" DEVICE_ID; WiFiClient wifiClient; PubSubClient client(server, 1883, NULL, wifiClient); //__ Função de setup do arduino void setup() { //__ Inicializa a serial Serial.begin(115200); Serial.println(); Serial.print("Conectando-se na rede "); Serial.print(ssid); //__ Conecta-se na rede WIFI WiFi.begin(ssid, password); while (WiFi.status() != WL_CONNECTED) { delay(500); Serial.print("."); } Serial.println(""); Serial.print("Conectado, endereço de IP: "); Serial.println(WiFi.localIP()); } //__ Envia os dados para a cloud void enviaDado(String nome_campo, int dado){ //__ Formata a string que será envia para a cloud (JSON) String payload = "{\"d\":{\"" + nome_campo + "\":"; payload += dado; payload += "}}"; Serial.print("Sending payload: "); Serial.println(payload); //__ Envia o dado if (client.publish(topic, (char*) payload.c_str())) { Serial.println("Publish ok"); } else { Serial.println("Publish failed"); } } //__ Variável a ser publicada int counter = 0; //__ Função principal void loop() { //__ Verifica se está conectada a cloud para envio dos dados if (!!!client.connected()) { //__ Caso não esteja conectada, tenta a conexão Serial.print("Reconectando-se em "); Serial.println(server); while (!!!client.connect(clientId, authMeth, token)) { Serial.print("."); delay(500); } Serial.println(); } //__ Envia um dado para a cloud enviaDado(String("counter"), counter); //__ Incrementa o contador, mudando o valor a ser enviado para a cloud. ++counter; //__ Faz o envio a cada 10 segundos. delay(10000); } |
Enviando os dados para a Cloud
Existem duas maneiras de receber seus dados na Cloud. Em uma das maneiras os dados são públicos e podem ser acessados por qualquer pessoa, desde que saiba o device id do dispositivo. Na outra maneira, os dados são privados, e a única forma de acesso é com credenciais.
Envio dos dados de modo público
A vantagem do envio dos dados em forma pública é que existe uma página para verificar se o seu dispositivo está enviando dados corretamente. Dessa forma, conseguimos validar uma das pontas do nosso sistema, do dispositivo para a nuvem.
Para isso, modifique o define ORG para quickstart na aplicação do ESP8266. Isso implica que os dados publicados serão enviados para uma organização já conhecida e pública da plataforma. Note que os valores do define TOKEN e o método de autenticação não serão validados na cloud, e portanto, seu valor não faz diferença na aplicação.

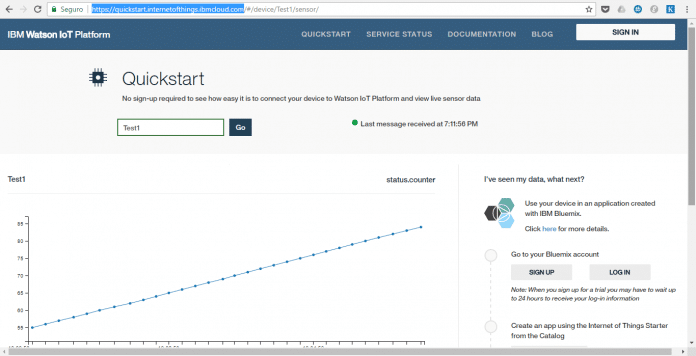

Depois de carregada sua aplicação no ESP8266, verifique se o mesmo se conectou na sua rede WIFI, observando os dados sendo impressos pela serial. Assim que conectado, o dispositivo passará a enviar os dados para a nuvem. Para validar os dados que chegam na cloud acesse esta página e insira o nome que o dispositivo se registra na cloud, nome definido no define DEVICE_ID. Os dados recebidos então serão apresentados na página.
Envio dos dados de modo privado
Depois de validada a conexão entre o device e a cloud, vamos migrar os dados do nosso dispositivo para um envio de dados seguro e criptografado.

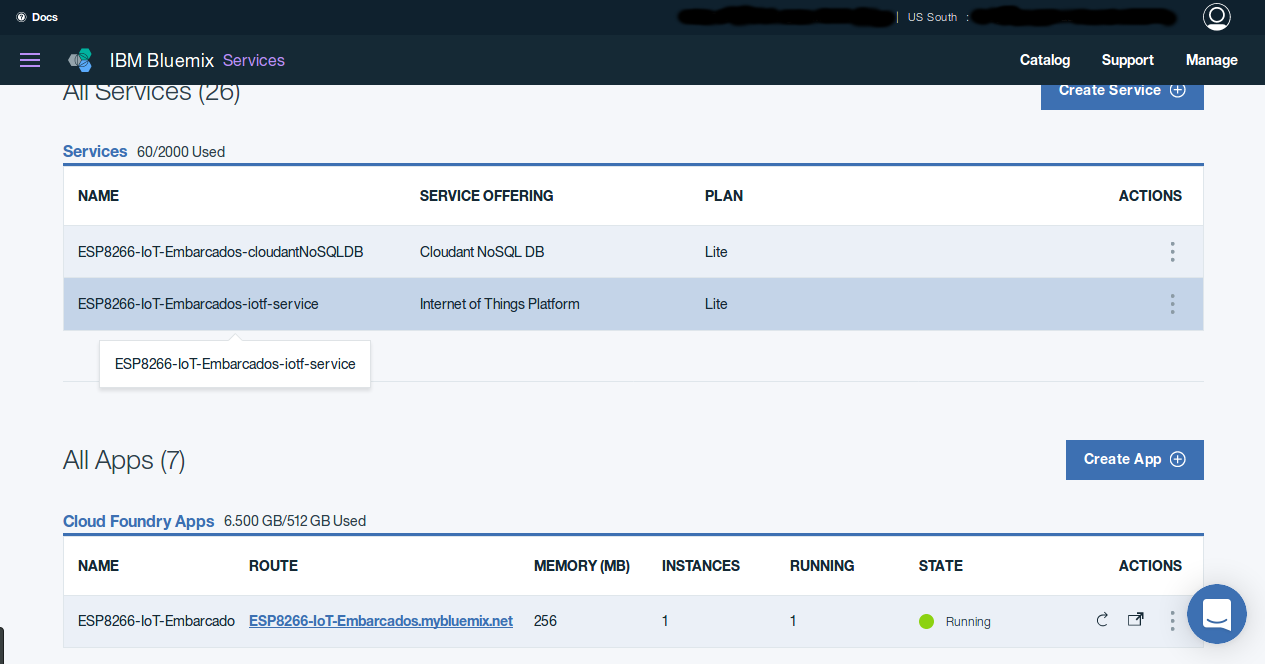

Para isso, acesse o serviço de internet das coisas, um dos serviços criados juntos com nossa aplicação.

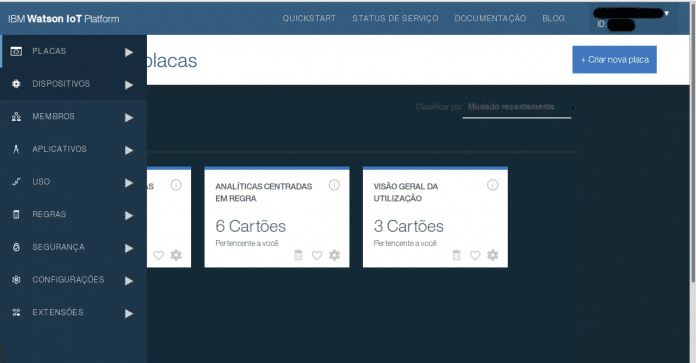

Depois entre na dashboard para adicionar e gerenciar os dispositivos.
Dentro dessa dashboard, selecione no menu a opção dispositivos, e depois clique no botão “Incluir dispositivo”.
Como não existe nenhum tipo de dispositivo ainda, teremos que criar um tipo para a nossa rede. Dessa forma, clique “Criar tipo de dispositivo”, depois clique novamente em “Criar tipo de dispositivo”, e dê um nome a ele.
Depois, uma página onde serão apresentados alguns atributos para vincular ao tipo de dispositivo aparecerá. Essas opções são opcionais, adicione-as conforme for o contexto da sua aplicação.
Depois de criado o tipo, iremos finalizar a criação do dispositivo. Dê um nome/ID a ele, e finalize a criação.
No final da criação, seremos questionados sobre o token de autenticação. Sugiro deixar o serviço criar um automaticamente para você. Mas, caso queira, existe a opção de fornecer o token.
Ao final da criação do dispositivo teremos um resumo, onde as informações necessárias para conexão do dispositivo com a cloud são fornecidas. Copie e guarde bem essas informações.
Agora, copie a informação do “ID da organização” e substitua no valor do define ORG na aplicação embarcada. Depois faça o mesmo com a informação de “token de autenticação” no define TOKEN. Depois, com a informação “Tipo de Dispositivo” no define DEVICE_TYPE. E por último, a informação “ID do dispositivo” no define DEVICE_ID.

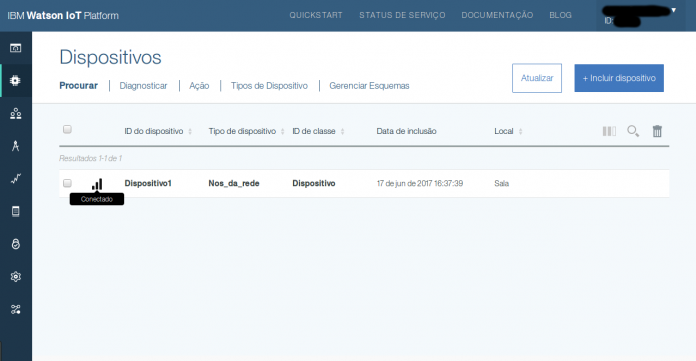

Depois carregue a aplicação na placa. Feito isso, e depois de conectada, veremos na dashboard uma indicação que o dispositivo está conectado e enviando dados.
Voltemos a nossa aplicação no NodeRed
A aplicação presente ainda é um exemplo obtido quando criada. Iremos removê-la e criar uma nova. Para isso, clique em qualquer um dos blocos e pressione as teclas “Crtl + A” e depois “delete”.

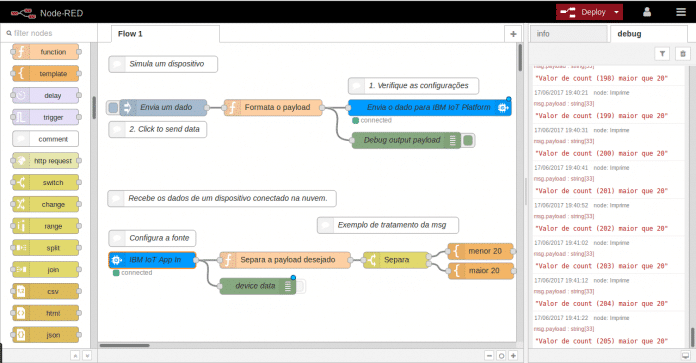

Na imagem abaixo temos a nossa aplicação NodeRed já formatada para a utilização em forma privada. Para usá-la, basta importar o código para sua aplicação. Para isso, acesse menu > Import > Clipboard e insira o código.
Depois de importada, clique em “deploy” e então a aplicação já estará funcional. A aplicação contém alguns comentários explicando seu funcionamento.
Caso queira mudar a aplicação para receber os dados de forma pública, modifique o nó “IBM IoT App In” clicando duas vezes sobre ele para abrir suas configurações. Modifique o campo “Authentication” para “Quickstart” e insira o “Device Type” e o “Device Id” configurados em seu dispositivo.
Para aprender um pouco mais sobre nodered, acesse o site oficial. É interessante que com essa aplicação em nodeRed podemos realizar diversas análises sobre os dados recebidos e desencadear ações sobre os sistemas implementados de forma visual. Para os mais hardcore ainda se pode inserir códigos em node.js, unindo o útil ao agradável. Uma ferramenta simples e prática que acelera o desenvolvimento de uma aplicação.
Final
Com este artigo, construímos uma aplicação simples que simula um dado (um contador) e envia através de sua conexão com a internet o dado para a cloud da IBM. Tudo isso, de forma simples, sem grandes complicações e com segurança.
Use os passos aqui tratados adaptando-os para seu projeto.
