Biblioteca PWM para FRDM-KL25Z

Olá caro leitor, esse é mais um artigo da série Biblioteca de Software para a FreedomBoard KL25Z. Será apresentada a biblioteca de software para utilizar o periférico de PWM (Pulse–Width Modulation – Modulação por Largura de Pulso) e exemplo de aplicação utilizando Servomotor.

As bibliotecas aqui apresentadas são compatíveis com o Kinetis Design Studio IDE e CodeWarrior IDE. Também são facilmente portáveis para as demais Freedom Board.

O microcontrolador presente na Freedom Board KL25Z é o MKL25Z128VLK4. O PWM é um dos módulos pertencentes ao TPM (Timer/PWM Module), que se trata de um dos Timers existentes no microcontrolador. O microcontrolador presente na Freedom Board contém três periféricos de TPM (TPM0, TPM1 e TPM2), esse Timer possui um contador de 16 bits.

Demostrarei a seguir a biblioteca de software com as configurações mínimas para trabalhar com Timer/PWM Module, apresentando funções de inicialização dos periféricos, inicialização do canal de saída do PWM e a função de que ajusta o valor do Duty Cycle.

O PWM trata-se de uma técnica de Modulação por Largura de Pulso (MLP). Essa técnica permite a geração de onda quadrada, baseada na variação da largura de pulso de acordo com o valor do item chamado de Duty Cycle. Para obter mais informações detalhadas sobre PWM, recomendo conferir o artigo Arduino – Saídas PWM, produzido pelo Fábio Souza. Na figura a seguir temos uma imagem que ilustra bem o funcionamento do PWM.

Inicializando o módulo Timer/PWM

Configurando o Clock do Periférico

O primeiro item a ser configurado para inicializar o periférico Timer/PWM Module é o registrador System Clock Gating Control Register 6 (SIM_SCGC6).

Como dito anteriormente, o microcontrolador MKL25Z128VLK4 possui três TPM (TPM0, TPM1 e TPM2). Para cada módulo possui uma macro específica para escrever no registrador System Clock Gating Control Register 6 (SIM_SCGC6). Para o TPM0, utilizar a macro SIM_SCGC6_TPM0_MASK, TPM1 temos o SIM_SCGC6_TPM1_MASK e por fim para o TPM2 usar a macro SIM_SCGC6_TPM2_MASK.

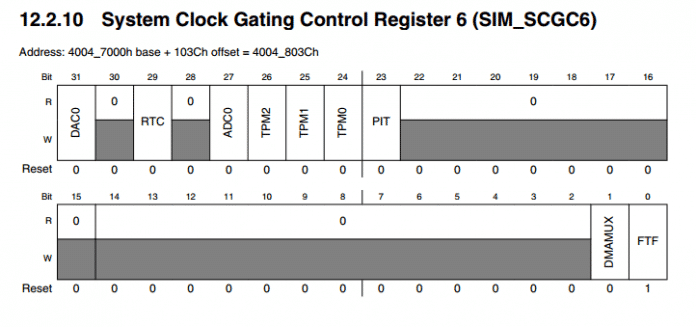

As figuras abaixo ilustram os itens pertencentes ao registrador System Clock Gating Control Register 6 (SIM_SCGC6).

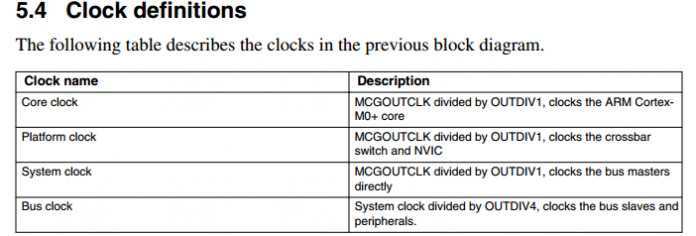

Outro item importante a ser configurado para utilização do Timer/PWM Module é sua fonte de clock. Para essa tarefa deve-se configurar o registrador System Options Register 2 (SIM_SOPT2). Os módulos TPM possuem três fontes de clock, são elas; MCGFLLCLK clock or MCGPLLCLK/2, OSCERCLK clock e MCGIRCLK clock. As figuras a abaixo descrevem brevemente o que é cada item. Para maiores informação sobre as fontes de clock, sugiro consultar o Reference Manual.

Para realizar a seleção da fonte de clock deve-se utilizar a macro SIM_SOPT2_TPMSRC(x), onde x é o valor que corresponde ao número da opção da fonte de clock. A seguir temos as imagens que demonstram o registrador e o valor para cada opção de clock.

Configurando os Parâmetros Timer/PWM Module

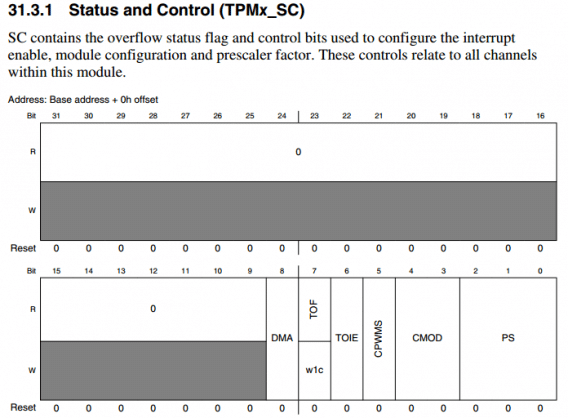

O primeiro item a ser configurado é modo de contagem do TPM. A escolha do modo de contagem é feita através do bit CMOD (Clock Mode Selection) do registrador Status and Control (TPMx_SC). A figura abaixo exibe com maiores detalhes o registrador Status and Control (TPMx_SC) e o bit CMOD.

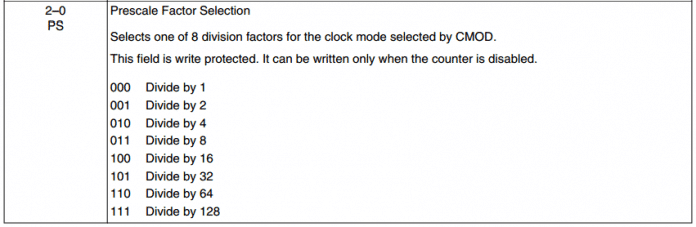

A frequência do sinal do PWM é determinada pelo o valor clock atribuído ao periférico, por meio do registrador System Options Register 2 (SIM_SOPT2), o valor salvo no registrador Modulo (TPMx_MOD) e pelo o valor configurado ao Prescale, através no registrador Status and Control (TPMx_SC). As figuras abaixo têm os valores destinados ao Prescale, e detalhes do registrador Modulo (TPMx_MOD).

O valor do sinal do PWM é expresso pela equação apresentada a abaixo:

• f core – Frequência atribuída ao periférico pelo registrador SIM_SOPT2.
• f pwm – Frequência do sinal do PWM
• TPMxMOD – Valor atribuído ao TPMxMOD
• Prescale – Prescale Factor Selection

Realizando algumas manipulações com a equação acima, é possível determinar o valor do TPMxMOD a partir da frequência desejada ao sinal PWM.

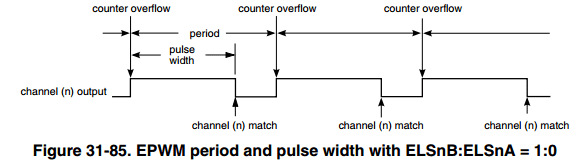

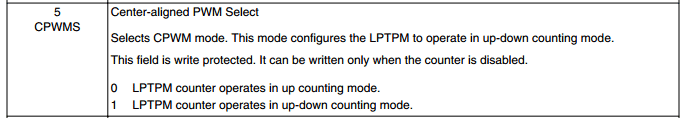

Outro item do registrador Status and Control (TPMx_SC) que deve ser configurado é o bit CPWMS (Center-aligned PWM Selec). É através desse bit que é determinado o alinhamento do sinal do PWM. Nas figuras abaixo são detalhados os recursos do bit CPWMS (Center-aligned PWM Selec).

Inicialização do canal de PWM

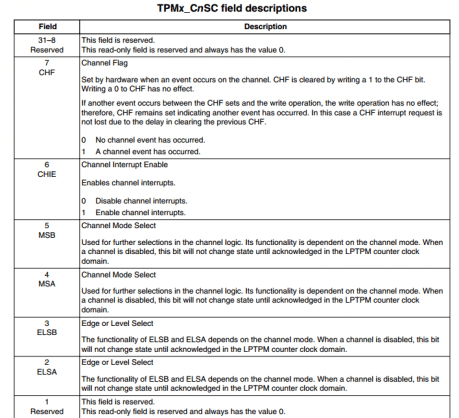

Para configurar o canal como saída do sinal do Timer/PWM Module, é através do registrador Channel (n) Status and Control (TPMx_CnSC). Para selecionar o canal é utilizada a macro TPM_CnSC_REG(base,index), onde base é módulo TPM (TPM0, TPM1 ou TPM2), e a escolha do canal é através da variável index.

O último ponto a ser configurado para utilizar o PWM é o pino de saída do sinal. Configurar o pino deveram inicializar o sinal do clock e definir a funcionalidade do pino.

Para configurar o clock do pino, deve-se utilizar o registrador System Clock Gating Control Register 5 (SIM_SCGC5). Através da macro SIM_SCGC5_PORTx_MASK, onde x é a letra que corresponde ao PORT que pertence ao pino.

A configuração da funcionalidade do pino é feita pelo Signal Multiplexing, os canais dos periféricos Timer/PWM Module pertencem toda à terceira alternativa da tabela KL25 Signal Multiplexing and Pin Assignments. A tabela a seguir apresenta os pinos que podem ser configurados com sinal do PWM.

TPM0
Canal 0	Canal 1	Canal 2	Canal 3	Canal 4	Canal 5
PTA3	PTA4	PTA5			PTA0
PTC1	PTC2	PTC3	PTC4	PTC8	PTC9
PTD0	PTD1	PTD2	PTD3	PTD4	PTD5
PTE24	PTE25	PTE29	PTE30	PTE31
TPM1
PTA12	PTA13
PTB0	PTB1
PTE20	PTE21
TPM2
PTA1	PTEA2
PTB2	PTB3
PTB18	PTB19
PTE22	PTE23

Valor do Duty Cycle

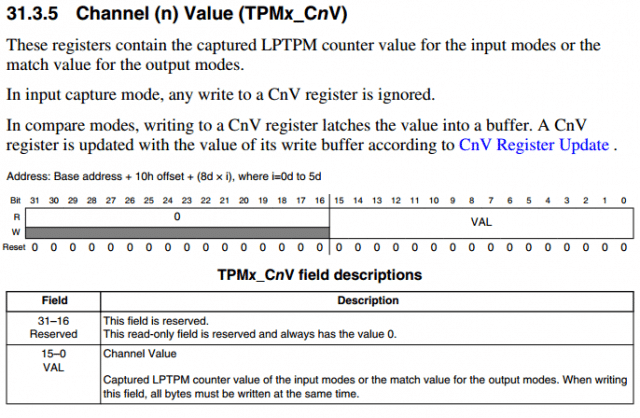

A determinação do valor da Duty Cycle é através do registrador Channel (n) Value (TPMx_CnV). Para escrever neste registrador deve ser utilizada a macro TPM_CnV_REG(base,index), onde base é TPM (TPM0, TPM1 ou TPM2) e index é o número do canal. Na figura abaixo são apresentados os detalhes do registrador Channel (n) Value (TPMx_CnV).

A seguir é apresentado o código fonte do arquivo pwm.h.

/*
 * pwm.h
 *
 * Created on: 07/01/2017
 * Author: Evandro
 */
#ifndef SOURCES_PWM_H_
#define SOURCES_PWM_H_

#include "MKL25Z4.h"
//#include "externs.h"
#include "stdbool.h"

// TPM clock source select
// Selects the clock source for the TPM counter clock
#define TPM_CLK_DIS 	0 	// Clock disabled
#define TPM_PLLFLL 		1 	// MCGFLLCLK clock or MCGPLLCLK/2 clock
#define TPM_OSCERCLK 	2 	// OSCERCLK clock
#define TPM_MCGIRCLK 	3 	// MCGIRCLK clock
// counter is disabled
#define TPM_CNT_DIS 	0
// counter increments on every LPTPM counter clock
#define TPM_CLK 		1
// counter increments on rising edge of LPTPM_EXTCLK synchronized to the LPTPM counter clock
#define TPM_EXT_CLK 	2

#define PS_1 			0 // Prescale Factor Selection
#define PS_2 			1
#define PS_4 			2
#define PS_8 			3
#define PS_16 			4
#define PS_32 			5
#define PS_64 			6
#define PS_128 			7

#define TPM_OC_TOGGLE 	TPM_CnSC_MSA_MASK|TPM_CnSC_ELSA_MASK
#define TPM_OC_CLR 		TPM_CnSC_MSA_MASK|TPM_CnSC_ELSB_MASK
#define TPM_OC_SET 		TPM_CnSC_MSA_MASK|TPM_CnSC_ELSA_MASK|TPM_CnSC_ELSB_MASK
#define TPM_OC_OUTL 	TPM_CnSC_MSB_MASK|TPM_CnSC_MSA_MASK|TPM_CnSC_ELSB_MASK
#define TPM_OC_OUTH 	TPM_CnSC_MSB_MASK|TPM_CnSC_MSA_MASK|TPM_CnSC_ELSA_MASK

#define TPM_PWM_H 		TPM_CnSC_MSB_MASK|TPM_CnSC_ELSB_MASK
#define TPM_PWM_L 		TPM_CnSC_MSB_MASK|TPM_CnSC_ELSA_MASK

#define EDGE_PWM 		0
#define CENTER_PWM 		1

bool pwm_tpm_Init(TPM_MemMapPtr tpm, uint16_t clk, uint16_t module,
uint8_t clock_mode,uint8_t ps, bool counting_mode);

//void pwm_tpm_Ch_Init(TPM_MemMapPtr tpm, uint16_t channel, uint8_t mode);

bool pwm_tpm_Ch_Init(TPM_MemMapPtr tpm, uint16_t channel, uint8_t mode,
GPIO_MemMapPtr gpio,uint8_t pin);

void pwm_tpm_CnV(TPM_MemMapPtr TPMx, uint16_t channel, uint16_t value);

#endif /* SOURCES_PWM_H_ */

A seguir é apresentado o código fonte do arquivo pwm.c.

/*
 * pwm.c
 *
 * Created on: 07/01/2017
 * Author: Evandro
 *
 */
#include "pwm.h"

bool pwm_tpm_Init(TPM_MemMapPtr tpm, uint16_t clk, uint16_t module, uint8_t clock_mode,
                  uint8_t ps, bool counting_mode)
{
	if(tpm == TPM0)
	{
		SIM_SCGC6 |= SIM_SCGC6_TPM0_MASK;
	}
	else if(tpm == TPM1)
	{
		SIM_SCGC6 |= SIM_SCGC6_TPM1_MASK;
	}
	else if(tpm == TPM2)
	{
		SIM_SCGC6 |= SIM_SCGC6_TPM2_MASK;
	}
	else
	{
		return false;
	}

	SIM_SOPT2 |= SIM_SOPT2_TPMSRC(clk);

	tpm->MOD = module;

	tpm->SC |= TPM_SC_CMOD(clock_mode) | TPM_SC_PS(ps);

	if(counting_mode == CENTER_PWM)
	{
		tpm->SC |= TPM_SC_CPWMS_MASK;
	}
	else if(counting_mode == EDGE_PWM)
	{
		tpm->SC &= ~TPM_SC_CPWMS_MASK;
	}
	else
	{
		return false;
	}
	return true;
}
/****************************************************************************************
*
*****************************************************************************************/
bool pwm_tpm_Ch_Init(TPM_MemMapPtr tpm, uint16_t channel, uint8_t mode,
                     GPIO_MemMapPtr gpio,uint8_t pin)
{
	if(tpm == TPM0)
	{
		// PTA3 - CH0
		// PTA4 - CH1
		// PTA5 - CH2
		// PTA0 - CH5
		if(gpio == GPIOA)
		{
			if((channel<=2)||(channel==5))
			{
				if((pin>=3) || (pin<=5))
				{
					SIM_SCGC5 |= SIM_SCGC5_PORTA_MASK;
					PORT_PCR_REG(PORTA_BASE_PTR,pin) = PORT_PCR_MUX(3);
				}
				else return false;
			}
			else return false;
		}
		// PTC1 - CH0
		// PTC2 - CH1
		// PTC3 - CH2
		// PTC4 - CH3
		// PTC8 - CH4
		// PTC9 - CH5
		else if(gpio == GPIOC)
		{
			if(channel<=5)
			{
				if((pin>=1 || pin<=4) || (pin==8) || (pin==9))
				{
					SIM_SCGC5 |= SIM_SCGC5_PORTC_MASK;
					PORT_PCR_REG(PORTC_BASE_PTR,pin) = PORT_PCR_MUX(3);
				}
				else return false;
			}
			else return false;
		}
		// PTD0 - CH0
		// PTD1 - CH1
		// PTD2 - CH2
		// PTD3 - CH3
		// PTD4 - CH4
		// PTD5 - CH5
		else if(gpio == GPIOD)
		{
			if(channel<=5)
			{
				if(pin<=5)
				{
					SIM_SCGC5 |= SIM_SCGC5_PORTD_MASK;
					PORT_PCR_REG(PORTD_BASE_PTR,pin) = PORT_PCR_MUX(3);
				}
				else return false;
			}
			else return false;
		}
		// PTE24 - CH0
		// PTE25 - CH1
		// PTE29 - CH2
		// PTE30 - CH3
		// PTE31 - CH4
		else if(gpio == GPIOE)
		{
			if(channel<=4)
			{
				if( (pin>=24 || pin<=25) || (pin>=29 || pin<=31) )
				{
					SIM_SCGC5 |= SIM_SCGC5_PORTE_MASK;
					PORT_PCR_REG(PORTE_BASE_PTR,pin) = PORT_PCR_MUX(3);
				}
				else return false;
			}
			else return false;
		}
		else return false;
	}
	else if(tpm == TPM1)
	{
		if(channel <= 1)
		{
			// PTA12 - CH0
			// PTA13 - CH1
			if(gpio == GPIOA)
			{
				if(pin>=12 || pin<=13)
				{
					SIM_SCGC5 |= SIM_SCGC5_PORTA_MASK;
					PORT_PCR_REG(PORTA_BASE_PTR,pin) = PORT_PCR_MUX(3);
				}
				else return false;
			}
			// PTB0 - CH0
			// PTB1 - CH1
			else if(gpio == GPIOB)
			{
				if(pin<=1)
				{
					SIM_SCGC5 |= SIM_SCGC5_PORTB_MASK;
					PORT_PCR_REG(PORTB_BASE_PTR,pin) = PORT_PCR_MUX(3);
				}
				else return false;
			}
			// PTE20 - CH0
			// PTE21 - CH1
			else if(gpio == GPIOE)
			{
				if(pin>=20 || pin<=21)
				{
					SIM_SCGC5 |= SIM_SCGC5_PORTE_MASK;
					PORT_PCR_REG(PORTE_BASE_PTR,pin) = PORT_PCR_MUX(3);
				}
				else return false;
			}
			else return false;
		}
		else return false;
	}
	else if(tpm == TPM2)
	{
		if(channel <= 1)
		{
			// PTA1 - CH0
			// PTA2 - CH1
			if(gpio == GPIOA)
			{
				if(pin>=1 || pin<=2)
				{
					SIM_SCGC5 |= SIM_SCGC5_PORTA_MASK;
					PORT_PCR_REG(PORTA_BASE_PTR,pin) = PORT_PCR_MUX(3);
				}
				else return false;
			}
			// PTB2 - CH0
			// PTB3 - CH1
			// PTB18 - CH0
			// PTB19 - CH1
			else if(gpio == GPIOB)
			{
				if((pin>=2||pin<=3) || (pin>=18||pin<19))
				{
					SIM_SCGC5 |= SIM_SCGC5_PORTB_MASK;
					PORT_PCR_REG(PORTB_BASE_PTR,pin) = PORT_PCR_MUX(3);
				}
				else return false;
			}
			// PTE22 - CH0
			// PTE23 - CH1
			else if(gpio == GPIOE)
			{
				if(pin>=22 || pin<=23)
				{
					SIM_SCGC5 |= SIM_SCGC5_PORTE_MASK;
					PORT_PCR_REG(PORTE_BASE_PTR,pin) = PORT_PCR_MUX(3);
				}
				else return false;
			}
			else return false;
		}
		else return false;
	}
	else return false;

	TPM_CnSC_REG(tpm, channel) |= mode;

	return true;
}
/****************************************************************************************
*
*****************************************************************************************/
void pwm_tpm_CnV(TPM_MemMapPtr tpm, uint16_t channel, uint16_t value)
{
	TPM_CnV_REG(tpm, channel) = value;
}
/***************************************************************************************/

Aplicação com Servomotor

Servomotores são dispositivos eletromecânicos, quando aplicado um sinal elétrico pode movimentar o seu eixo em uma determinada posição angular. Para realizar o posicionamento do eixo é utilizado o sinal de PWM, que deve possuir uma frequência de 50Hz. A posição angular é determinada pela largura do pulso. O servomotor utilizado neste artigo é o modelo HXT900, que possibilita movimentar o seu eixo da posição 0º a 180º. A figura abaixo ilustra com detalhes o controle da posição do eixo do servomotor.

Para o desenvolvimento da aplicação com o PWM foi utilizado o pino PTB0 como saída do sinal. Como dito acima, o valor da frequência deve ser de 50Hz. Para configurá-la é necessário calcular o valor para o TPMxMOD. A fonte de clock utilizada é MCGFLLCLK clock or MCGPLLCLK/2, que por padrão o seu valor é 20971520 (encontrado no arquivo system_MKL25Z4.h) e fator de divisão Prescale utilizado é de 128. Utilizando a segunda equação, com esses valores apresentados, temos que o valor para o TPMxMOD é aproximadamente 3276.

#define DEFAULT_SYSTEM_CLOCK 20971520u /* Default System clock value */

Sabemos que para um sinal de 50Hz, temos um período de 20 milissegundos. Para calcular o valor mínimo (1 milissegundo) basta dividir o valor encontrado para o TPMxMOD por 20, que corresponde aproximadamente a 163 e para calcular o valor máximo (2 milissegundos) do Duty Cycle é usado o dobro do valor mínimo, que é aproximadamente 327.

A seguir é apresentado o código fonte da aplicação. Arquivo main.c.

/*
** Projeto: servomotor lib PWM
** Autor: Evandro Teixeira
*/
#include "pwm.h"
#include "MKL25Z4.h"

#define TPM_MODULE 3275
#define DUTY_MIN 165
#define DUTY_MAX 325

uint16_t i = 0;
uint16_t x = 0;

int main(void)
{
	x = DUTY_MIN;
	// Inicializa TPM
	pwm_tpm_Init(TPM1_BASE_PTR, TPM_PLLFLL, TPM_MODULE, TPM_CLK, PS_128, EDGE_PWM);
	// Inicializa I/O com o sinal do PWM
	pwm_tpm_Ch_Init(TPM1, 0, TPM_PWM_H,GPIOB,0);
	// Set valor Duty Cycle
	pwm_tpm_CnV(TPM1, 0, x);

	for (;;)
	{
		// delay
		for(i=0;i<10000;i++);
		// Set valor Duty Cycle
		pwm_tpm_CnV(TPM1, 0,x);
		// Incrementa o valor de x
		x++;
		if(x >= DUTY_MAX) x = DUTY_MIN;
	}
	return 0;
}

Conclusão

Neste artigo foi apresentada mais uma biblioteca de software para a Freedom Board KL25Z e uma aplicação simples com servo motor, demonstrando o uso do PWM.

Nos próximos artigos vamos apresentar outras bibliotecas de software (Timer, UART e entre outras) para utilizar com FRDM-KL25. A biblioteca apresentada aqui está disponível no meu GitHub.
