Wio Tracker L1 Pro: Bluetooth, LoRa, GPS e pronto para Meshtastic ou MeshCore
Recentemente adquiri 2 unidades do Wio Tracker L1 Pro: um nó de rede mesh via LoRa com GPS integrado, tela OLED, bateria de 2000 mAh embutida e case injetado em PC+ABS. Processador Nordic nRF52840, rádio Wio-SX1262 e módulo GPS L76K formam a base de hardware, com a placa saindo de fábrica pré-gravada com firmware Meshtastic. É o único modelo da família que dispensa impressão 3D ou montagem de bateria externa para ir a campo.
Nesse artigo vamos explorar todos os detalhes do Wio Tracker L1 Pro, entender o seu hardware e onde ele pode ser aplicado.
Hardware Wio Tracker L1 Pro
O núcleo do Wio Tracker L1 Pro é o Nordic nRF52840, um ARM Cortex-M4 com FPU rodando a até 64 MHz, com 1 MB de flash e 256 KB de RAM. Além do rádio LoRa dedicado, o próprio SoC nRF52840 traz rádio para Bluetooth 5, Thread, ANT, Bluetooth Mesh, 802.15.4 (Zigbee) e protocolo proprietário de 2,4 GHz, recursos que o firmware Meshtastic/MeshCore não usa hoje, mas que ficam disponíveis para quem quiser usar em projetos customizados.
A comunicação de longo alcance fica por conta do módulo Wio-SX1262, baseado no chip Semtech SX1262, operando na faixa de 862 a 930 MHz e com suporte a antena externa. O GPS é o módulo L76K, compatível com GPS, BeiDou, GLONASS e QZSS.
Na interface com o usuário, o L1 Pro tem tela OLED de 1,3″ com 128×64 pixels, Buzzer embutido, botão de power, botão de reset, joystick de 4 direções com botão de menu, LED amarelo para status da rede mesh, LED amarelo para entrada solar e LED vermelho para status de carregamento. A conexão com o computador é feita por uma única porta USB Type-C, usada tanto para alimentar o dispositivo quanto para gravar firmware.

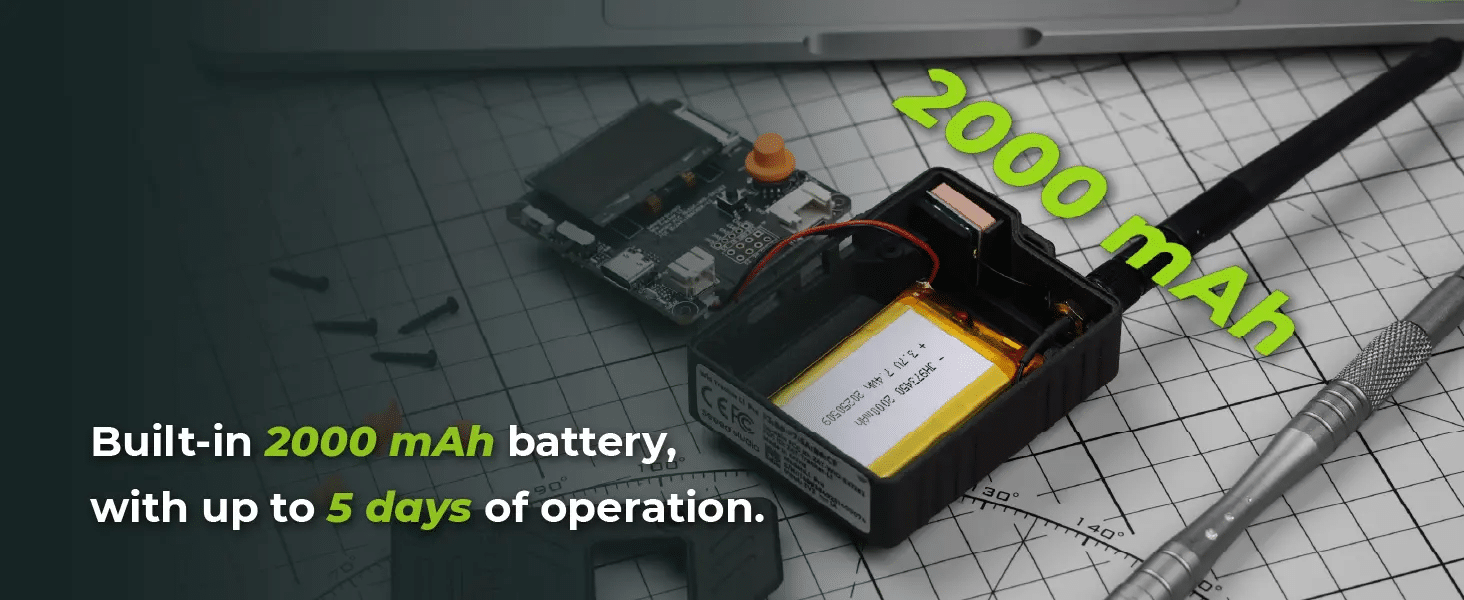

O L1 Pro aceita carregamento via USB Type-C, painel solar (conector de 2 mm, 2 pinos, limitado a 5V) e a própria bateria interna de 2000 mAh. Essa combinação cobre tanto o uso portátil quanto instalação fixa ao ar livre, alimentada por energia solar sem intervenção.
Diagrama de blocos
Posição dos componentes externos
Especificações completas
| Componente | Especificação |
|---|---|
| Processador | Nordic nRF52840, ARM Cortex-M4 com FPU, até 64 MHz |
| Memória | 1 MB flash, 256 KB RAM |
| Rádios do SoC | Bluetooth 5, Thread, ANT, Bluetooth Mesh, 802.15.4 (Zigbee), proprietário 2,4 GHz |
| LoRa | Módulo Wio-SX1262 (Semtech SX1262), 862-930 MHz, suporte a antena externa, antena inclusa de 3 dBi |
| GPS | L76K (GPS, BeiDou, GLONASS, QZSS) |
| Tela | OLED 1,3″, 128×64 pixels, área ativa de 34,5 x 23,0 mm |
| Áudio | Buzzer embutido |
| Controles | Botão de power, botão de reset, joystick de 4 direções com botão de menu |
| Indicadores | LED amarelo (status da rede mesh), LED amarelo (entrada solar), LED vermelho (carregamento) |
| Conector | 1x USB Type-C (alimentação e gravação) |
| Interfaces de expansão | 1x Grove (UART/I2C/GPIO), PTH com UART/I2C/GPIO/Analógico, pontos de solda para SWD |
| Alimentação | USB Type-C 5V/1A, entrada solar 5V/1A (não exceder 5V), bateria de lítio 3,7V/1A |
| Bateria | Li-Po 2000 mAh embutida |
| Certificações | FCC, CE, RoHS |
Onde o Pro se encaixa na família L1

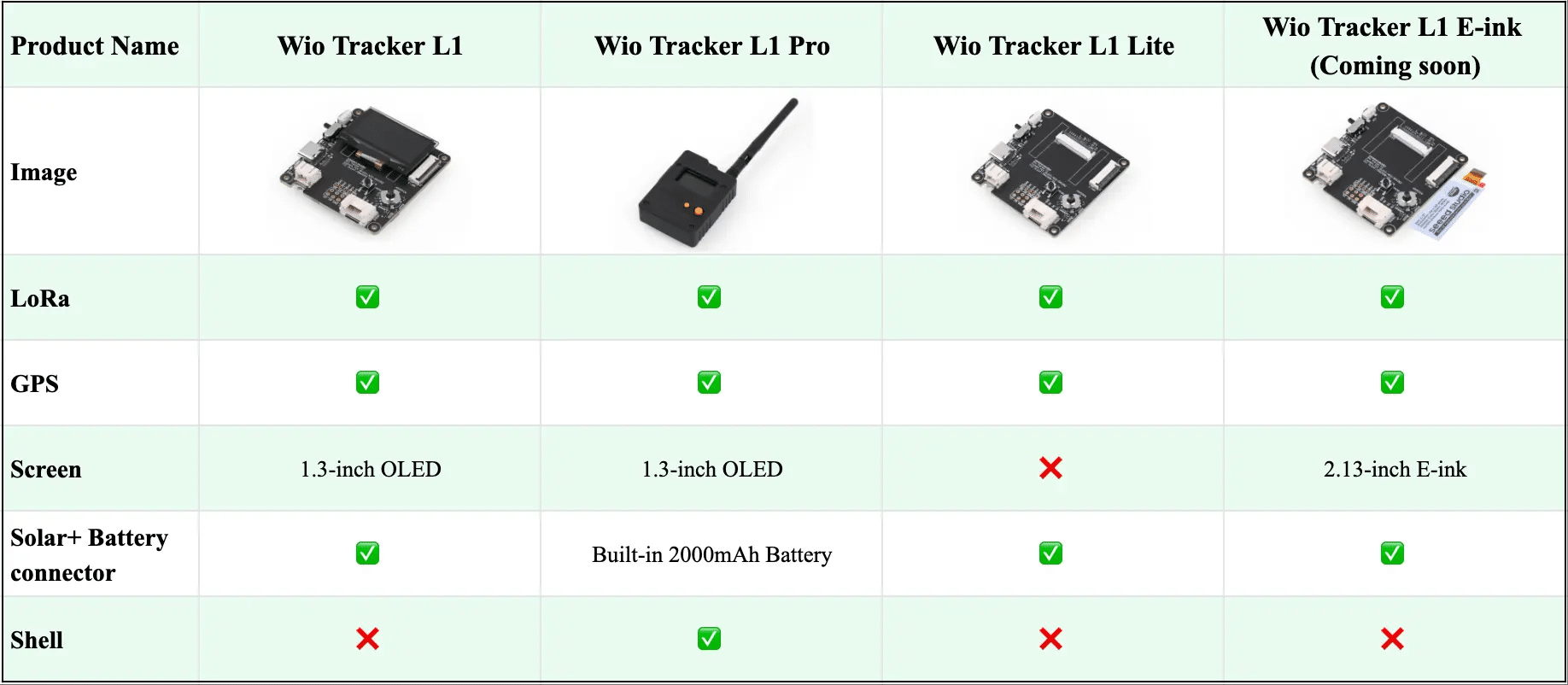

A linha Wio Tracker L1 tem quatro variantes, todas com o mesmo rádio LoRa e o mesmo módulo GPS:
| Modelo | Tela | Alimentação | Case |
|---|---|---|---|
| L1 Lite | Sem tela | Conector para solar + bateria | Não incluso |
| L1 | OLED 1,3″ | Conector para solar + bateria | Não incluso |
| L1 Pro | OLED 1,3″ | Bateria de 2000 mAh embutida | Injetado em PC+ABS |
| L1 E-Ink | E-ink 2,13″ | Conector para solar + bateria | Não incluso |
Na prática, o “Pro” não é sobre rádio mais potente ou processamento extra: processador, LoRa e GPS são idênticos nas quatro versões. A diferença é a embalagem física. O L1 Pro é o único que já vem com bateria integrada e um case pronto para uso ao ar livre, em vez de depender de impressão 3D ou de comprar bateria à parte.
Redes mesh via LoRa: Meshtastic e MeshCore
O Wio Tracker L1 Pro foi desenvolvido para o ecossistema de comunicação sem fio baseado em rede mesh LoRa. Ele pode ser usado com os projetos Meshtastic e MeshCore.
Meshtastic e MeshCore são dois projetos open source de rede mesh via LoRa, pensados para trocar mensagens e localização sem depender de operadora, Wi-Fi ou internet. Em ambos, cada dispositivo funciona como um nó que retransmite pacotes para os vizinhos dentro do alcance de rádio, formando uma rede que se estende conforme mais nós entram no ar.
O L1 Pro sai de fábrica configurado para Meshtastic, uso padrão do produto. Para rodar MeshCore, dá para regravar o firmware pelo MeshCore Web Flasher, que já lista o “Seeed Studio Wio Tracker L1 Pro” no grupo de firmwares da comunidade, com opção de flash via navegador (DFU) ou por drag-and-drop do arquivo UF2.
Aplicações
O GPS integrado e a autonomia da bateria de 2000 mAh colocam o L1 Pro em cenários de rastreamento e comunicação fora de área de cobertura: trilhas e expedições, comunicação em fazendas e sítios sem sinal de operadora, apoio em eventos ao ar livre e redes de backup para times de campo em situações de emergência. As interfaces Grove e PTH permitem ainda acoplar sensores externos e transformar o nó em um ponto de coleta de dados que trafega pela própria rede mesh, sem depender de conectividade celular ou Wi-Fi.
Conclusão
O Wio Tracker L1 Pro entrega, num único produto, o hardware que normalmente exigiria montar um nó do zero: nRF52840, rádio LoRa, GPS, tela, bateria e case, tudo integrado e pronto pra ligar. Sair de fábrica com Meshtastic facilita o primeiro contato, mas a possibilidade de regravar para MeshCore evita prender o usuário a um único projeto de rede mesh. Para quem já pensa em testar mais de uma rede ou trocar de firmware conforme o projeto evolui, isso pesa na escolha do hardware.
