QOMPi CM5: Kurokawa Controls lança módulo industrial em trilho DIN baseado no Raspberry Pi CM5

20/08/2026

ÍNDICE DE CONTEÚDO

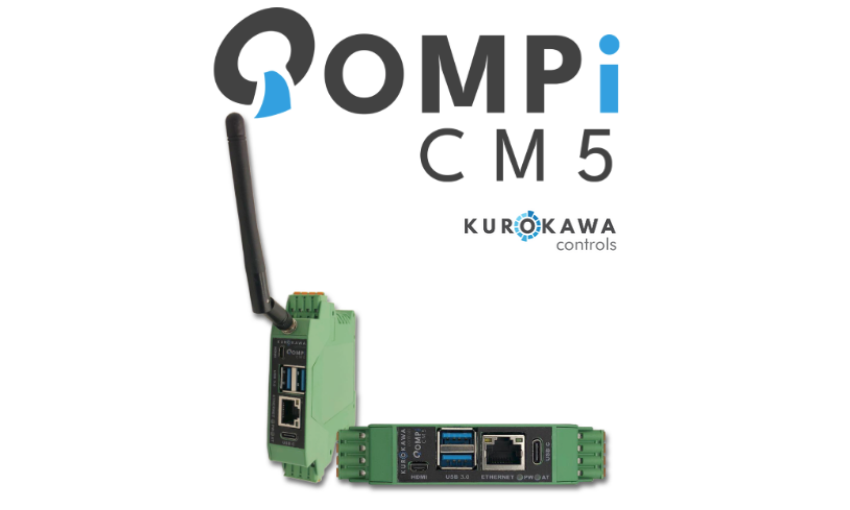

A Kurokawa Controls, parceira de design da Raspberry Pi, lançou o QOMPi CM5, computador industrial em formato de trilho DIN construído em torno do módulo Raspberry Pi CM5. A placa vem pronta para rodar Linux ou Android e é ideal para aplicações como gateways, IHMs industriais, computadores de bordo, armários inteligentes, terminais PDV e telemetria.

O produto pesa 117 g e é compatível com toda a família de módulos CM5 da Raspberry Pi, o que permite trocar a unidade de processamento sem redesenhar a placa base.

Quem quiser colocar a mão na massa e testar o QOMPi CM5 pode se inscrever no workshop Visão Computacional e IA na Indústria, promovido por Raspberry Pi, Kurokawa Controls, Newark e LATeRe durante o Embarcados Experience 2026, em Curitiba. Ao final, cada participante leva para casa uma QOMPi CM5 com módulo Raspberry Pi CM5 incluso. Vagas limitadas: https://embarcados.com.br/embarcados-experience-2026/

Escolha entre três variantes de comunicação

O QOMPi CM5 sai de fábrica em três configurações, todas com uma porta CAN FD:

CAN, RS-232 e RS-485: uma porta de cada protocolo
CAN e 2x RS-232: CAN FD mais duas portas RS-232
CAN e 2x RS-485: CAN FD mais duas portas RS-485

Em todas as variantes, o primeiro conector reúne a primeira porta serial e a alimentação (TX/RX ou A/B, mais 7 a 28V DC e GND), e o segundo conector traz CAN FD e a segunda porta serial. O circuito de entrada tem proteção contra surto de tensão e inversão de polaridade, mas a Kurokawa avisa que as interfaces não têm isolação galvânica: loops de terra e outras perturbações podem danificar os circuitos.

Nas taxas de comunicação, RS-232 chega a 256 Kbps, RS-485 vai a 1 Mbps, e o CAN FD opera a 1 Mbps na fase de arbitragem e mais de 5 Mbps na fase de dados.

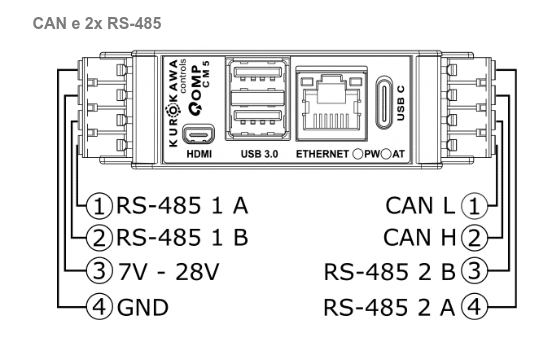

Variante CAN e 2x RS-485: CAN FD mais duas portas RS-485

Conectividade e periféricos

Além das portas seriais industriais, o módulo tem Ethernet RJ45 a 100/1000 Mbps, duas portas USB 3.0 no painel frontal, saída HDMI tipo D (micro HDMI) com resolução máxima de 4K a 60 fps, e uma porta USB-C que alterna entre dois modos por meio de uma chave DIP na parte traseira: console, com USB 2.0 comum e as duas USB 3.0 ativas, ou gravação, com USB OTG para gravar uma imagem no módulo, o que desativa as USB 3.0 enquanto estiver ativo. A Kurokawa alerta para nunca mexer nessa chave com o dispositivo energizado.

Wi-Fi e Bluetooth dependem da variante do módulo Raspberry Pi CM5 usado, com suporte a 2,4/5 GHz 802.11b/g/n/ac e Bluetooth 5.0. A antena pode ser interna, embutida no próprio módulo Raspberry Pi, ou externa via conector opcional, com a seleção feita no arquivo config.txt (dtparam=ant1 ou ant2) durante o boot, sem possibilidade de troca em operação.

EEPROM e TPM

A placa tem uma EEPROM de 256 Kbit (24LC256T-I/SN) no barramento I2C-2, endereço 0x50, com proteção de escrita controlada por hardware pelo GPIO26: nível alto bloqueia a escrita, nível baixo libera. Também traz um chip TPM (SLM9670AQ20FW1311XTMA1) no barramento SPI3, para armazenamento seguro de senhas, chaves criptográficas e certificados digitais, com chip select no GPIO25, interrupt no GPIO10 e reset no GPIO22.

A combinação de TPM com EEPROM protegível por hardware e CAN FD indica um produto pensado para gateway de borda em rede industrial: dá para guardar credenciais e certificados localmente, com proteção contra escrita acidental, em vez de depender de autenticação toda hora na nuvem.

Diagrama de Blocos

Instalação e aterramento

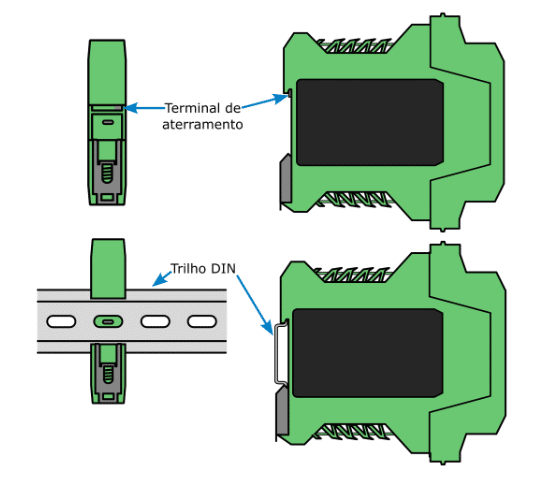

O módulo mede 99 x 22,5 mm no painel frontal e 111,25 x 113,95 mm de profundidade, com temperatura de operação de 0°C a 70°C e armazenamento de -25°C a 85°C. A fixação em trilho DIN inclui um terminal de aterramento que faz contato direto com o trilho: a Kurokawa recomenda usar um trilho aterrado para reduzir interferência e evitar choques elétricos.

O datasheet também chama atenção para a troca do módulo Raspberry Pi CM5: o conector de alta densidade não perdoa força excessiva nem encaixe em diagonal. A recomendação é alinhar os pinos paralelamente ao inserir e puxar reto ao remover, nunca pela lateral estreita da placa.
